Descripción:
Juego de transistores de potencia TO-3P complementarios uno del otro para aplicaciones de amplificador de poder.
El 2SA1943O es un transistor de silicio epitaxial PNP con una excelente linealidad de ganancia para THD baja, alta capacidad de corriente y alta disipación de potencia.
El 2SC5200OTU es un transistor epitaxial de silicio NPN de 250 V que ofrece una alta capacidad de corriente y una alta disipación de potencia.
Esta pareja de transistores son adecuados para los amplificador de salida de audio de alta fidelidad y aplicaciones de amplificador de potencia de uso general. Este producto es de uso general y adecuado para muchas aplicaciones diferentes.
Especificaciones:
Complemento uno del otro
Excelente linealidad de ganancia para baja THD
Amplio SOA para operación confiable
Alto voltaje y alta frecuencia
Disipación de alta potencia
Aplicaciones: Audio, procesado de señal
Información Básica 2SA1943
Polaridad del transistor: PNP
Voltaje colector base VCBO: -230 V
Voltaje colector emisor VCEO: -230 V
Voltaje emisor base VEBO: - 5 V
Corriente colector Ic: -15 A
Corriente base Ib: - 1.5 A
Disipación de potencia de colector PC (Tc=25 °C): 150 W
Temperatura de operación mínima: -65 °C
Temperatura de operación máxima: 150 °C
Complemento: 2SC5200
Encapsulado: TO-3P
Número de pines: 3
Incluye:

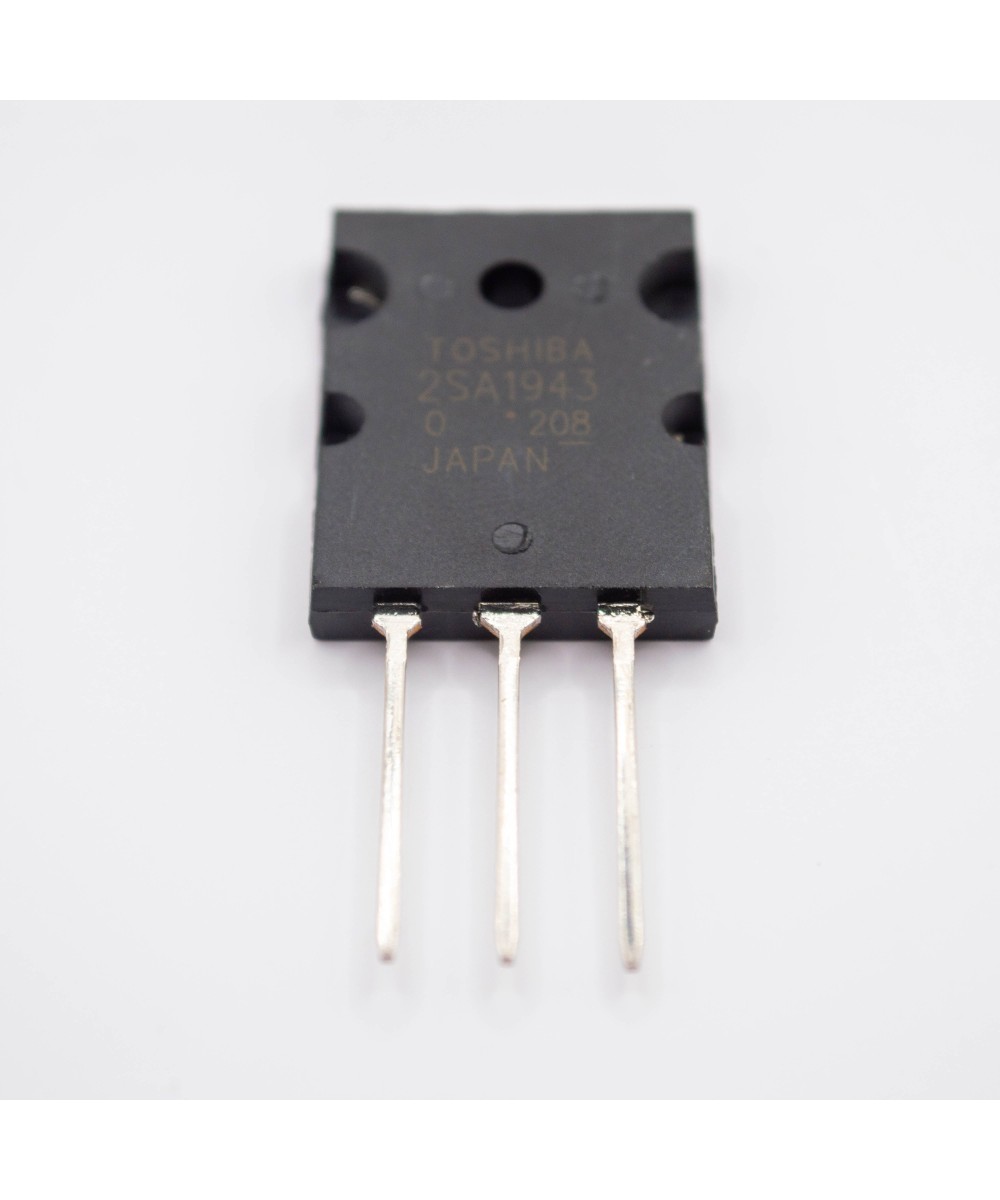

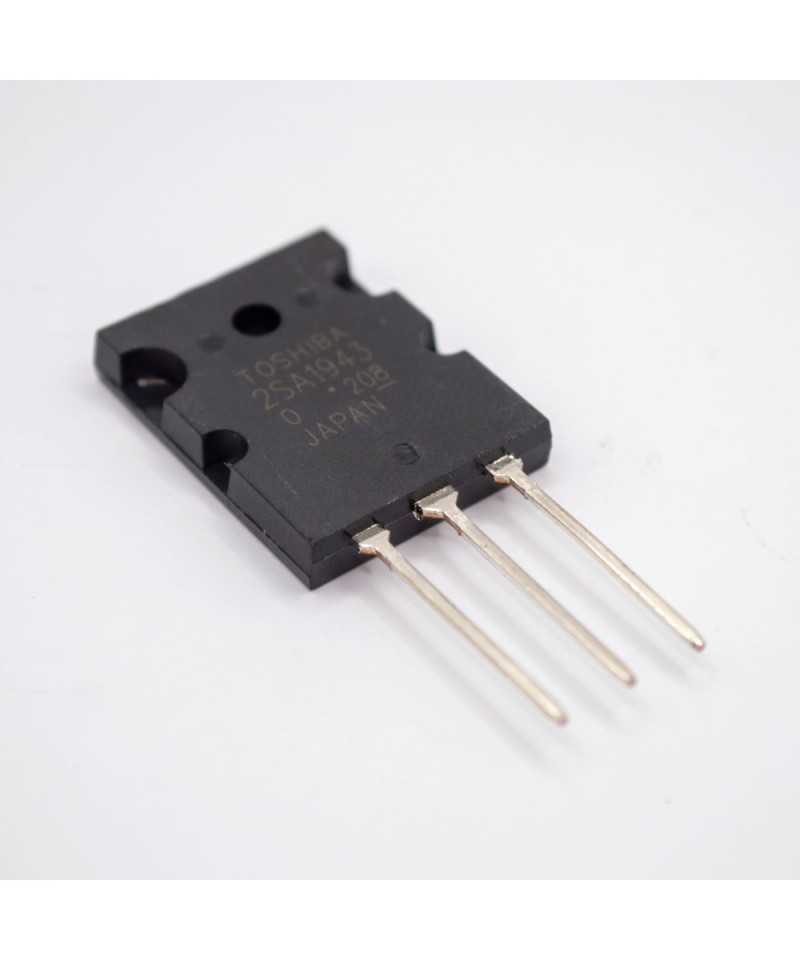

1 x Transistor de Potencia 2SA1943 PNP (TO-3P)
