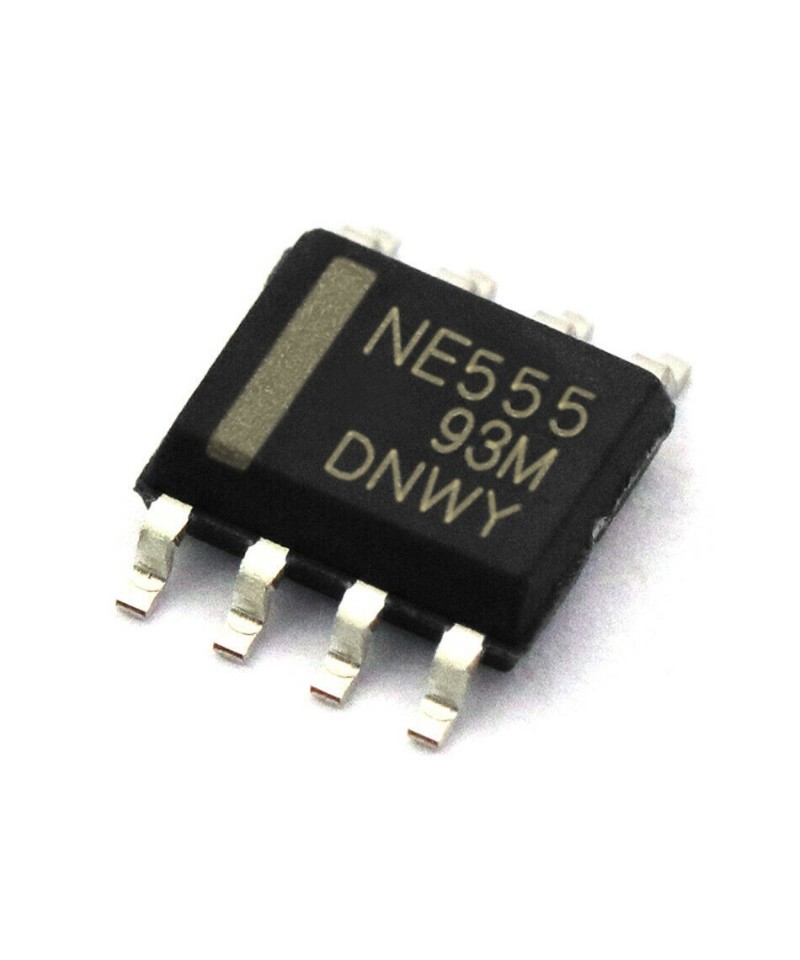

Temporizador NE555 SMD (SOP-8)

Descripción

El NE555D es un circuito de temporización de precisión capaz de producir retrasos u oscilaciones de tiempo precisos. En el modo de operación con retardo de tiempo o monoestable, el intervalo cronometrado es controlado por una sola red externa de resistencia y capacitor. En el modo de funcionamiento estable, la frecuencia y el ciclo de trabajo se pueden controlar de forma independiente con dos resistencias externas y un solo condensador externo. Los niveles de umbral y activación normalmente son dos tercios y un tercio, respectivamente, de VCC. Estos niveles se pueden alterar mediante el uso de la terminal de voltaje de control. Cuando la entrada del disparador cae por debajo del nivel del disparador, el flip-flop se establece y la salida sube. Si la entrada de disparo está por encima del nivel de disparo y la entrada de umbral está por encima del nivel de umbral, el flip-flop se restablece y la salida es baja.

Características Técnicas:

• Máxima frecuencia de operación mayor a 500 kHz.

• Temporizador desde microsegundos a horas.

• Puede operar en modo monoestable o astable.

• La salida puede suministrar hasta 200 mA en modo fuente o modo sumidero.

• Ciclo de trabajo ajustable.

• Compatible TTL.

• Estabilidad con la temperatura de 0.005% por C.

• Voltaje de alimentación: 4.5V a 16V.

• Como monoestable, el tiempo es precisamente controlado por una resistencia y un condensador externos. Como astable la frecuencia y el ciclo de trabajo pueden ser controlados por dos                  resistencias y un condensador externos.

• Dimensiones: 5mm (Largo) x 3.8mm (Ancho) x 1.4mm (Alto).
