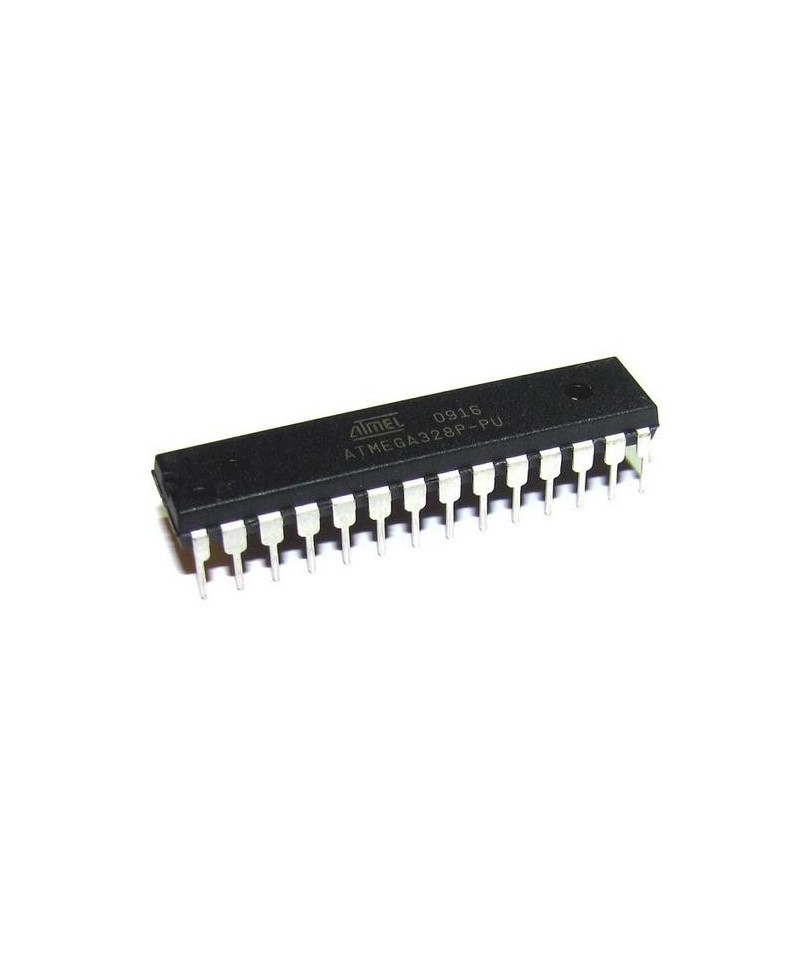

Microcontrolador ATMEGA 328P-PU 28P

Descripción:

El circuito integrado ATMEGA328P-PU es un microcontrolador de 32 K basado en la tecnología RISC AVR Atmel picoPower de alto desempeño y  bajo consumo de 8 bits que combina la memoria flash ISP de 32 kB con capacidades de lectura mientras realiza escritura, EEPROM de 1024 bytes, SRAM de 2 kB, 23 líneas de E/S de propósito general, 32 registros de trabajo, tres temporizadores/contadores flexibles con modos de comparación, interrupciones internas y externas, puerto serie USART programable, interfaz de puerto serie de 2 cables orientada a bytes, puerto serie SPI, convertidor A/D de 6 canales y 10 bits (8 canales en paquetes TQFP y QFN/FML), temporizador de vigilancia programable con oscilador interno y cinco modos de ahorro de energía seleccionables por software. El dispositivo funciona entre 1.8 y 5.5 voltios.

Al ejecutar instrucciones potentes en un solo ciclo de reloj, ATMEGA328-PU logra rendimientos aproximados a 1MIPS por MHz, permitiendo que el diseñador del sistema optimice el consumo de energía en comparación con la velocidad de procesamiento.

131 poderosas instrucciones - La mayoría de las ejecuciones de ciclo de reloj único

32 x 8 registros de trabajo de uso general

Operación completamente estática

Hasta 20 MIPS de rendimiento a 20 MHz

Multiplicador en 2 ciclos en el chip

Ciclos de escritura / borrado: 10,000 flash / 100,000 EEPROM

Sección de código de inicio opcional con bits de bloqueo independientes

En la programación del sistema mediante un programa de arranque en chip

Verdadera lectura durante la operación de escritura

Bloqueo de programación para la seguridad del software

Soporte de la biblioteca Atmel® QTouch®

Botones táctiles capacitivos, deslizadores y ruedas

Adquisición de QTouch y QMatrix®

Hasta 64 canales de detección

Dos temporizadores / contadores de 8 bits con preescalador por separado y modo de comparación

Un temporizador / contador de 16 bits con preescalador separado, modo de comparación y modo de captura

Contador de tiempo real con oscilador separado

Seis canales de PWM

Programable serial USART

Maestro / Esclavo SPI

Aplicaciones:

Automatización y Control de Procesos, Comunicaciones y Rojo, Electrónica de Consumo, Diseño Embebido y Desarrollo, Multimedia, Dispositivos Portátiles, Robótica, Instrumentación y Medida, Seguridad

Especificaciones:

Familia/series del controlador: ATmega

Tipo de interfaz integrada: I2C, SPI, UART

Periféricos:  ADC / Comparator / PWM / RTC / Timer / Temperature Sensor

Tipo oscilador:  External, Internal

Número de temporizadores: 3

Número  de canales PWM:  6

Tamaño del núcleo:  8bit

Velocidad de CPU: 20 MHz

Tamaño memoria programable: 32 KB

Tamaño de memoria RAM: 2 KB

Tamaño de memoria EEPROM: 1 KB

Número de entradas/salidas: 23E/S's

Tensión de alimentación mínima: 1.8 V

Tensión de alimentación máxima: 5.5 V

Temperatura de trabajo mínima: . -40 °C

Temperatura de trabajo máxima: 85 °C

Encapsulado: DIP

28 pines

Contenido:

1 x Microcontrolador ATMEGA 328P-PU 28P
