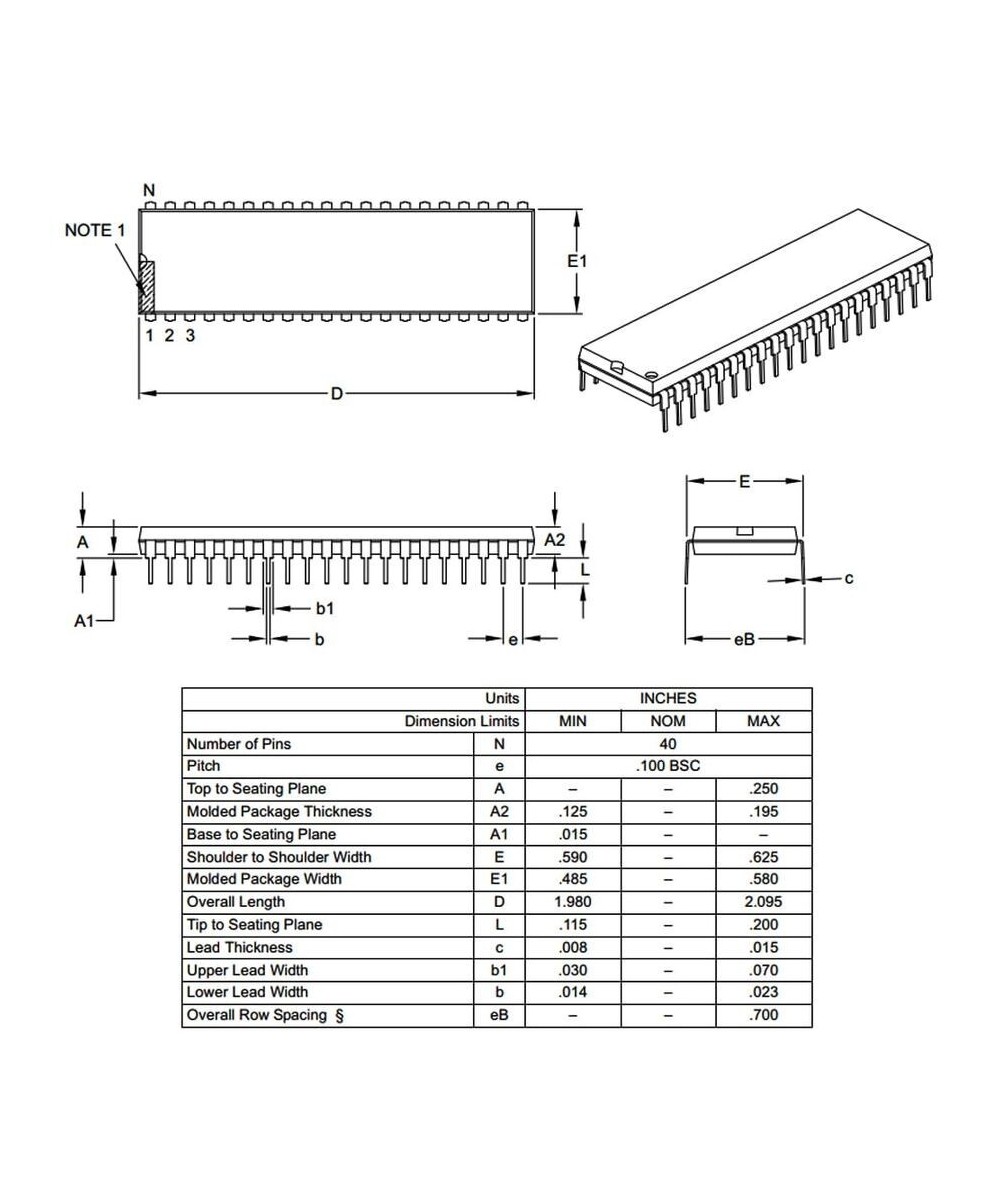

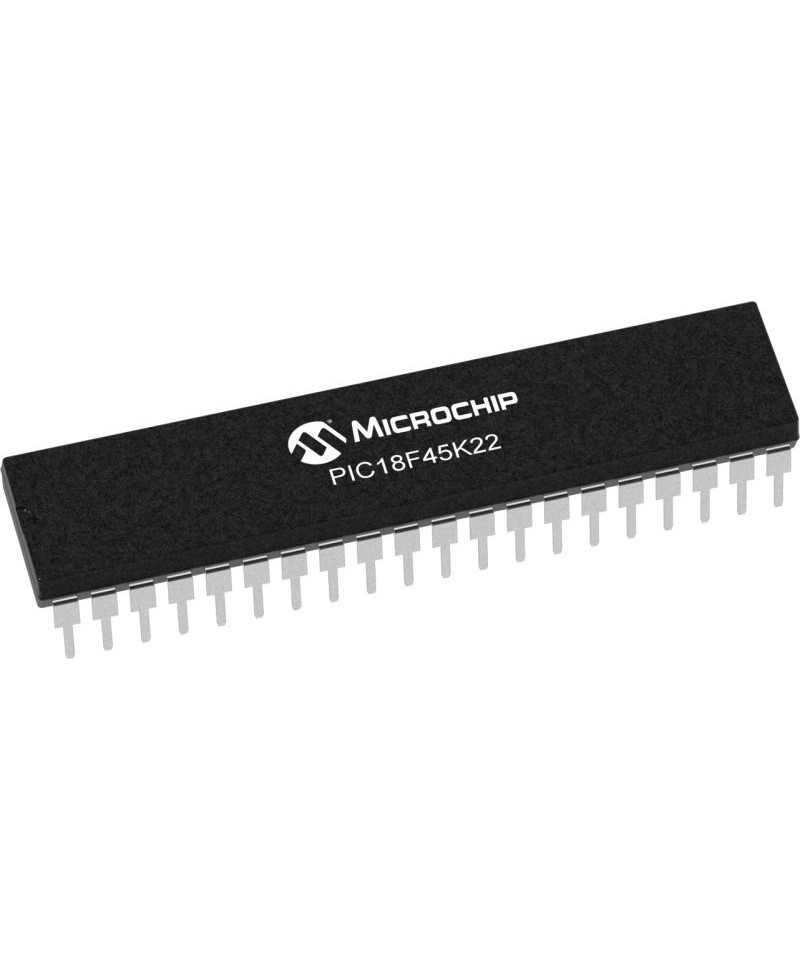

Microcontrolador Programable PIC 18F45K22-IP DIP-40

Descripción:

Esta familia ofrece las ventajas de todos los microcontroladores PIC18, es decir, alto rendimiento computacional a un precio económico, con la adición de memoria de programa Flash de alta resistencia. Además de estas características, la familia PIC18(L)F2X/4XK22 presenta mejoras de diseño que hacen de estos microcontroladores una opción lógica para muchas aplicaciones sensibles a la energía y de alto rendimiento.

Características:

Conjunto de instrucciones/arquitectura optimizada del compilador C

Datos EEPROM a 1024 bytes

Direccionamiento de memoria de programa lineal a 64 Kbytes

Direccionamiento de memoria de datos lineal a 4 Kbytes

Operación de hasta 16 MIPS

Instrucciones de 16 bits de ancho, ruta de datos de 8 bits de ancho

Niveles de prioridad para interrupciones

Pila de hardware accesible por software de 31 niveles

Multiplicador de hardware de ciclo único 8 x 8

Modo de suspensión: 100 nA, típico

Temporizador de vigilancia: 500 nA, típico

Oscilador Timer1: 500 nA a 32 kHz típico Estructura de oscilador flexible

Calibrado de fábrica a ± 1%

Rango de frecuencias seleccionables por software de 31 kHz a 16 MHz

Rendimiento de 64 MHz disponible mediante PLL

no se requieren componentes externos

Cuatro modos Crystal hasta 64 MHz

Dos modos de reloj externo de hasta 64 MHz

Bucle de bloqueo de fase 4X (PLL)

Oscilador secundario usando Timer1 @ 32 kHz

Permite un apagado seguro si el reloj periférico se detiene

Puesta en marcha del oscilador de dos velocidades

Funcionamiento completo de 5,5 V (PIC18F2XK22/4XK22)

Opción de bajo voltaje disponible para operación de 1.8V-3.6V (PIC18LF2XK22/4XK22)

Auto-reprogramable bajo control de software

Restablecimiento de encendido (POR), Temporizador de encendido (PWRT) y Temporizador de arranque del oscilador (OST)

Restablecimiento de apagón programable (BOR)

Temporizador de vigilancia extendido (WDT) con oscilador en chip y habilitación de software

Protección de código programable

In-Circuit Serial Programming™ (ICSP™) a través de dos pines

Depuración en circuito a través de dos pines

resolución de 10 bits

17 canales de entrada analógica (PIC18F/LF2XK22)

28 canales de entrada analógica (PIC18F/LF4XK22)

Capacidad de adquisición automática

Conversión disponible durante el sueño

Módulo programable de detección de alto/bajo voltaje (PLVD)

Hasta 28 canales para entrada de botón, sensor o deslizador

Dos comparadores analógicos de riel a riel

Entradas y salidas del comparador accesibles desde el exterior y configurables

Módulo de referencia de voltaje programable en chip (CVREF) (% de VDD)

Referencia de voltaje fijo en chip seleccionable

Sumidero/fuente de alta corriente 25 mA/25 mA

Dominadas débiles programables individualmente

Cambio de interrupción en el pin programable individualmente

Tres pines de interrupción externos

Hasta cuatro temporizadores/contadores de 16 bits con preescalador

Hasta tres temporizadores/contadores de 8 bits

Oscilador Timer1 dedicado y de baja potencia

Hasta dos módulos Capture/Compare/PWM (CCP)

Una, dos o cuatro salidas PWM

Polaridad seleccionable

Tiempo muerto programable

Apagado automático y reinicio automático

Control de dirección de salida PWM

SPI de 3 cables (admite los 4 modos SPI)

Modos maestro y esclavo I2C™ (modo esclavo con enmascaramiento de dirección)

Soporta RS-232, RS-485 y LIN 2.0

Detección automática de baudios

Activación automática en el bit de inicio

Incluye:

1 x Microcontrolador Programable PIC 18F45K22-IP DIP-40
