Descripcion:
El sensor de proximidad fotoeléctrico E18-D80NK te permite detectar objetos sin necesidad de contacto en un rango de hasta 80cm. De fácil integración con sistemas digitales como Arduino, Pics o PLCs. Solo es necesario conectar la salida del sensor a una entrada digital del microcontrolador. La salida de este sensor es de tipo NPN normalmente abierto, por lo que al detectar un objeto la salida será GND y en estado de reposo VCC. Puede ser alimentado con 5V y trabajar directamente con Arduino. La sensibilidad del sensor es regulable mediante un potenciómetro dentro del mismo sensor. Además posee un led que se activa cuando el sensor detecta un objeto, lo que nos permite calibrar y comprobar el buen funcionamiento del sensor.
Los sensores de proximidad fotoeléctricos utilizan como principio de detección el cambio de intensidad de luz. Este sensor fotoeléctrico es de tipo difuso, por lo que tanto el emisor como el receptor de luz están integrados dentro del sensor y no necesita de un espejo fijo adicional (como los de tipo reflex). Su funcionamiento es el siguiente: el emisor emite un haz de luz infrarroja que al impactar sobre un objeto es reflejado, este reflejo es detectado por el receptor fotoeléctrico y se emite una señal de detección. El sensor no emite una señal con la distancia, únicamente muestra estados on/off.
El sensor es utilizado ampliamente en 2 campos: la robótica móvil y la automatización industrial. En robótica móvil permite detectar obstáculos a distancia y así evitar choques o buscar una nueva ruta. En automatización se utiliza para el conteo de piezas en fajas transportadoras, puede detectar materiales como: cartón, vidrio, metal, madera. Se recomienda un espaciado de al menos 3 cm entre objeto y objeto para evitar perder cuentas.
Especificaciones:
Voltaje de Operación: 5V DC
Corriente de trabajo: 20mA máx.
Corriente de salida (carga): 100mA máx.
Rango de detección: 3cm a 80cm
Ajuste de rango de detección mediante potenciómetro
Emisor de luz: Led infrarrojo

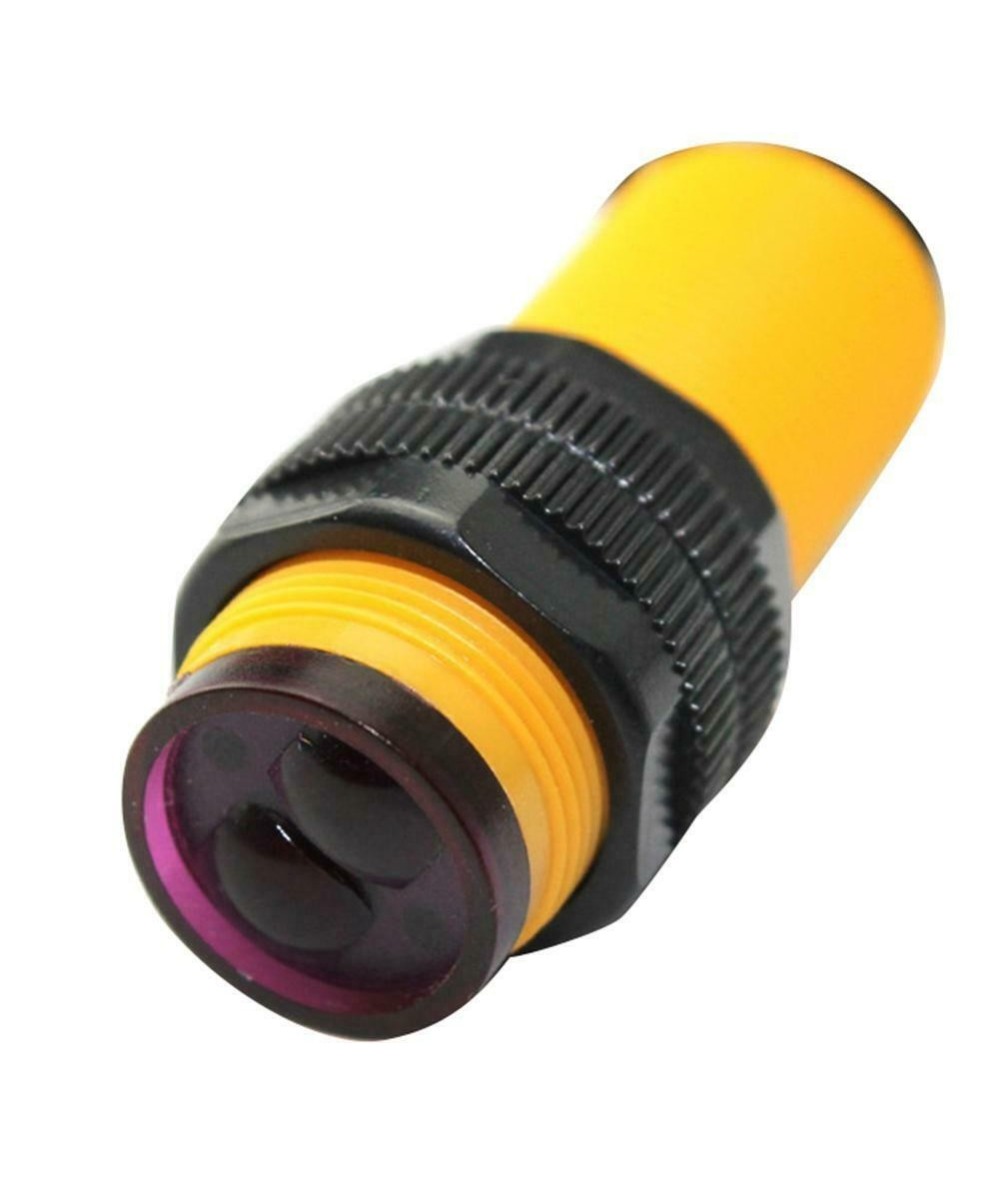

Sensor fotoeléctrico infrarrojo tipo difuso / opaco
Salida: Tipo NPN normalmente abierto NO ON:GND / OFF:VCC
Dimensiones: D18mm x L50mm
Cuerpo roscado de plástico
Material carcasa: plástico

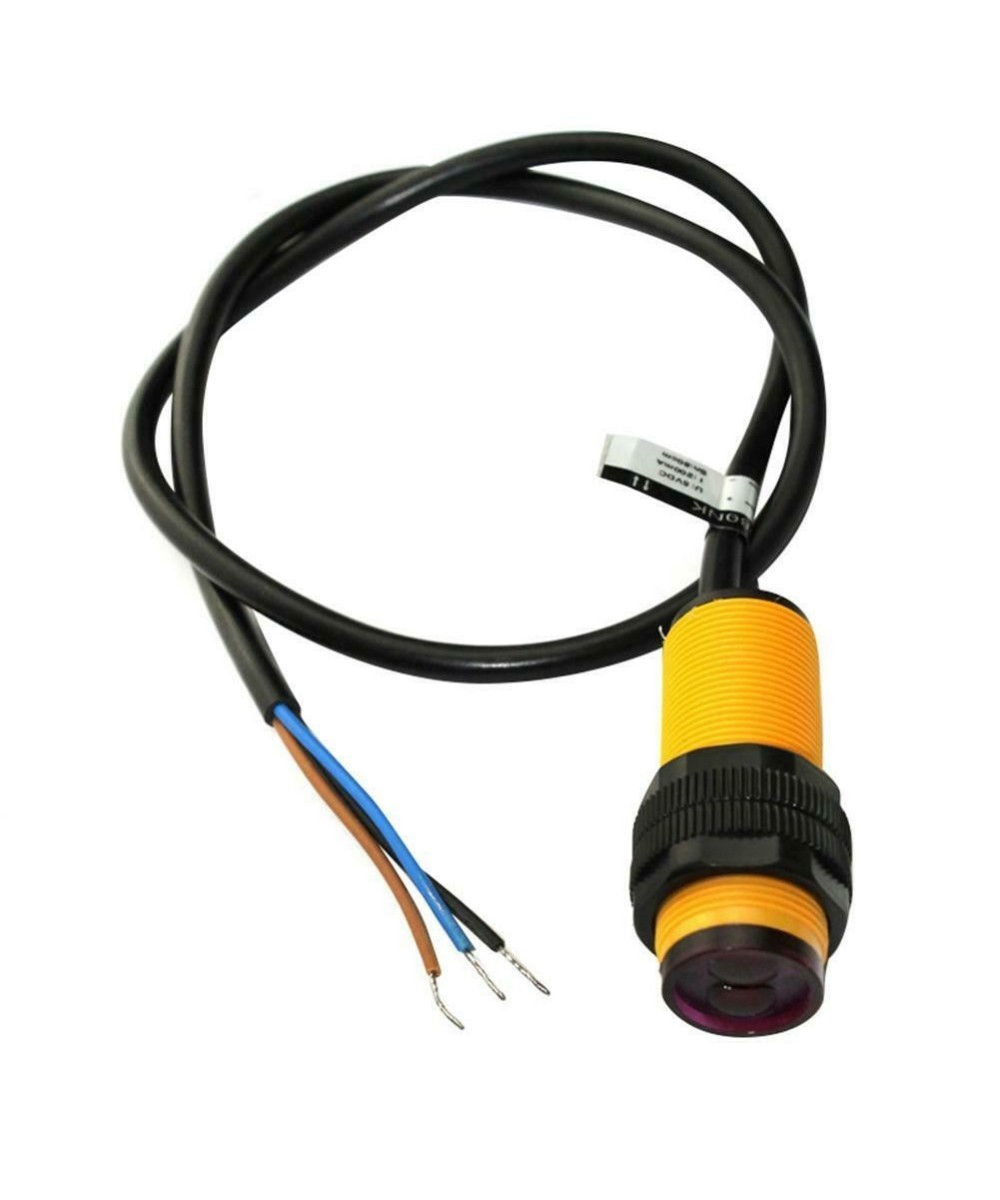

Longitud del cable: 80cm
Indicador de detección: LED rojo
Temperatura de trabajo: -25 a 70°C
Peso: 42 gr.

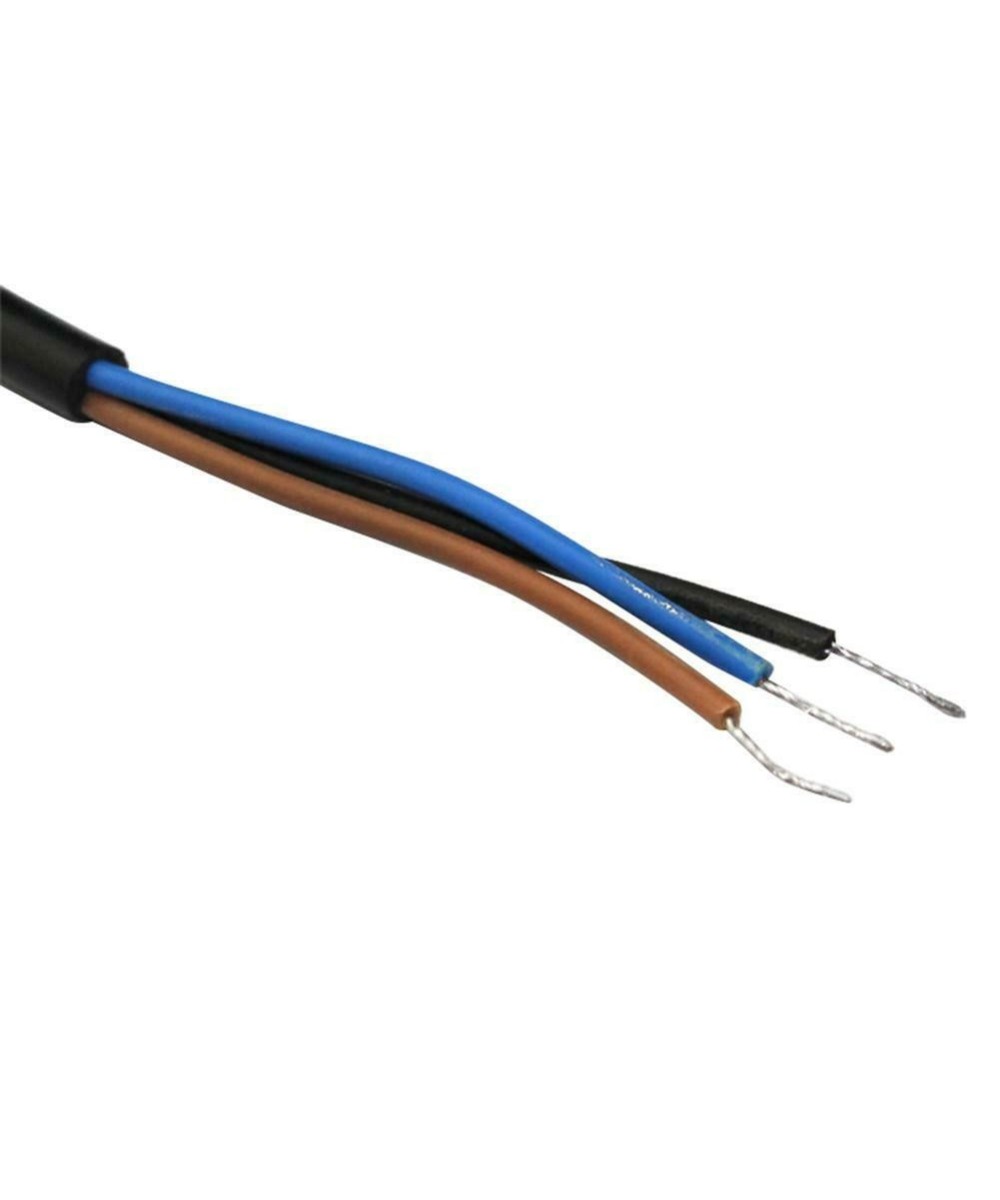

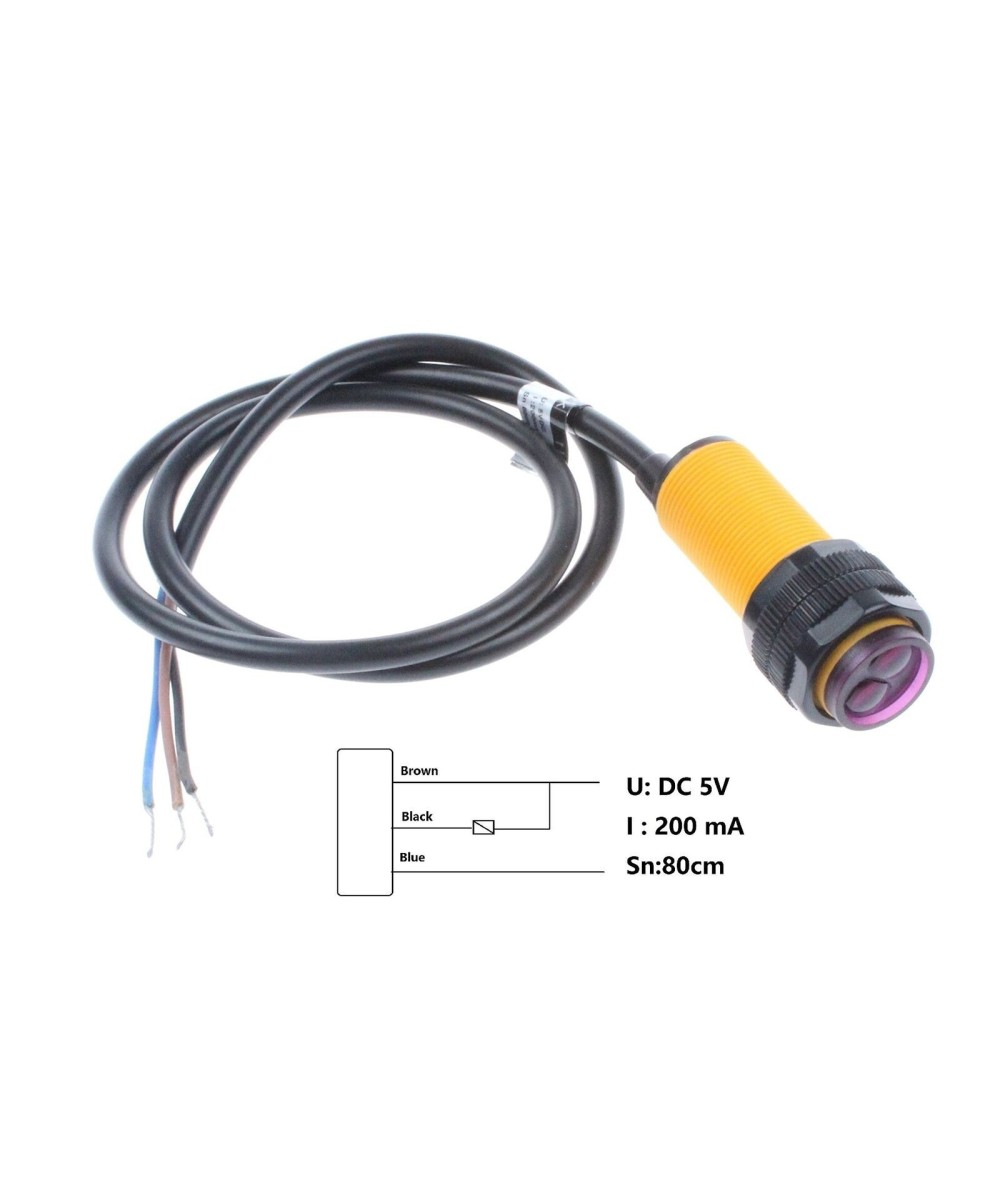

Conexiones:
Cable Marrón: +5V DC (VCC)
Cable Azul: 0V (GND)
Cable Negro: Salida NPN NO (Detección: GND, Reposo: VCC)
Contenido:

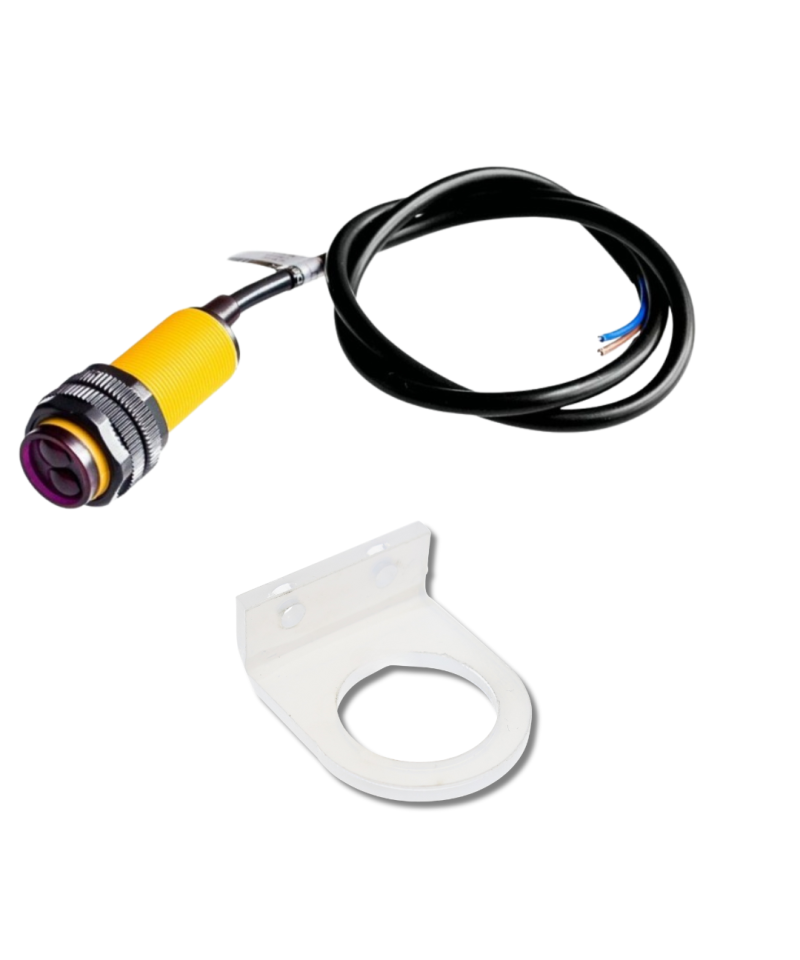

1 x Sensor de proximidad fotoeléctrico Infrarrojo E18-D80NK
