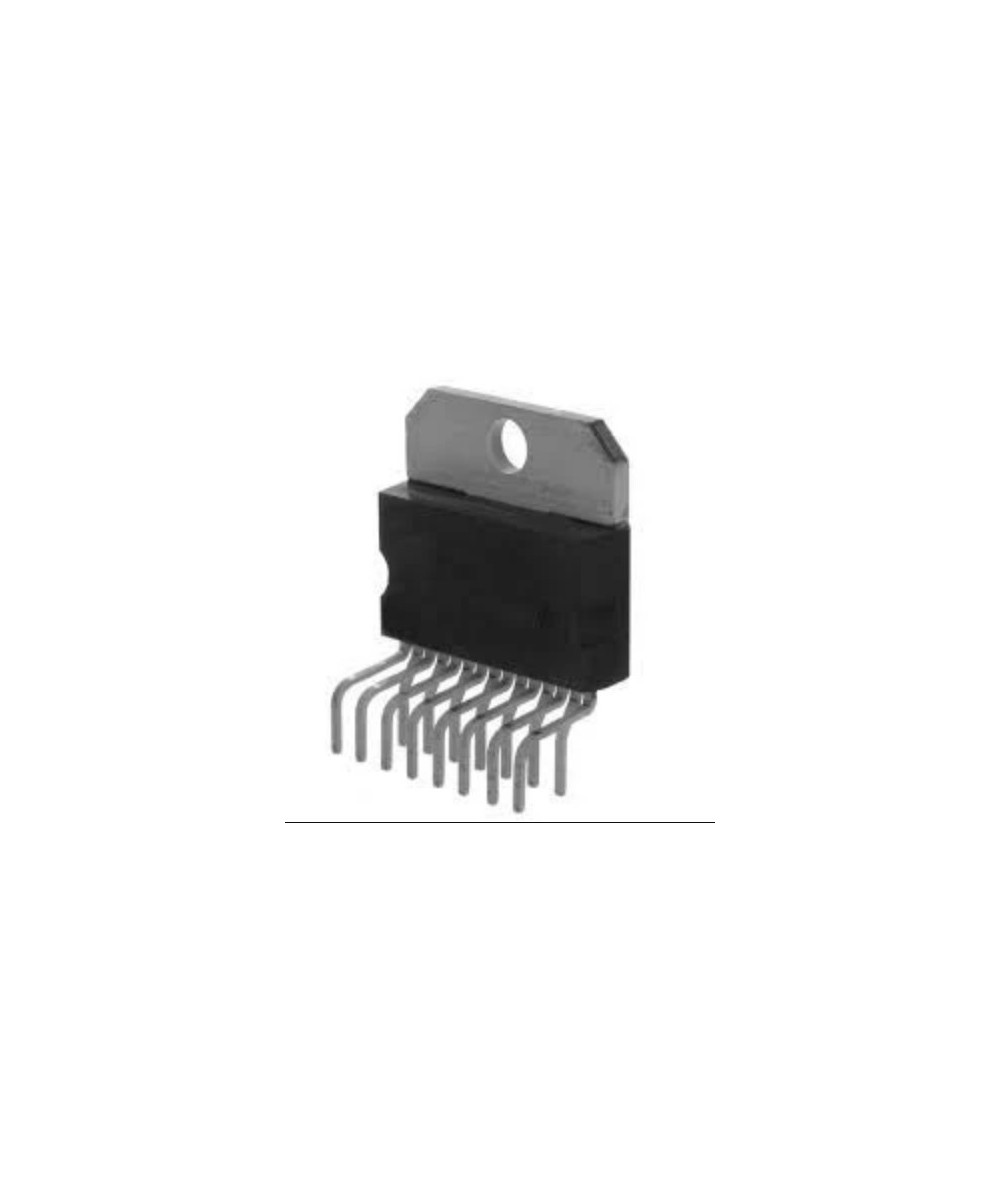

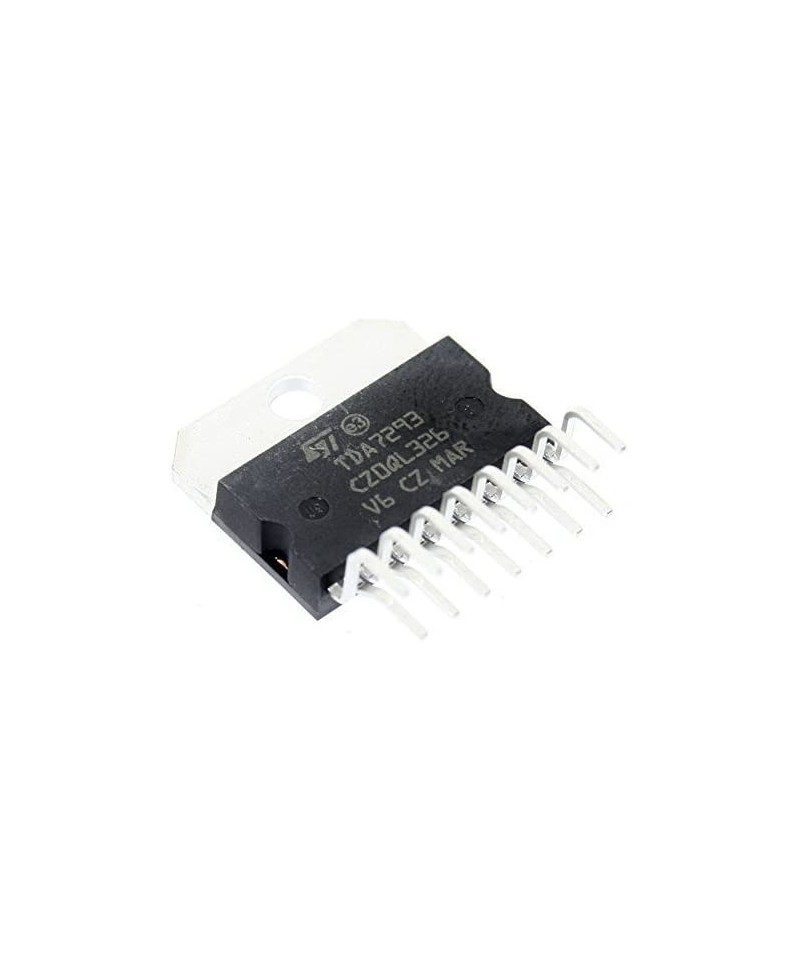

Amplificador de Audio TDA7293V AB 100W (multiwatt)

Descripción

El circuito integrado TDA7293V es un amplificador de audio de 120Vy de 100W, clase AB DMOS. Está diseñado para ser utilizado como amplificador de clase AB en aplicaciones de campo Hi-Fi como estéreo en casa, altavoces autoalimentados y TV de primera clase. Debido a su amplio rango devoltaje y a su gran  capacidad de salida de corriente de salida de potencia alta.  los suministros TDA7293V más alto de potencia suministra potencia tanto en cargas de 4ohm y 8ohm. La función integrada de silenciamiento con retardo de conexión simplifica la operación remota, evitando ruidos de encendido y apagado de conmutación. El modo paralelo es posible mediante la conexión de varios dispositivos y el uso de pin11. Alta potencia de salida puede ser entregado a muy bajas cargas de impedancia mediante la optimización de la disipación térmica del sistema.

Multipower tecnología BCD

Etapa de potencia DMOS

Alta potencia de salida de 100 W en 8 ohmios de carga en el THD = 10% y VS = ± 40V

Hay un interruptor de encendido / apagado ruido

Muy baja distorsión y muy bajo nivel de ruido

El corto circuito protegido sin señal de entrada aplicada

Gama de temperaturas ambiente de 0 ° C a 70 ° C

10V / microsiemens velocidad de subida

Especificaciones:

Fabricante: STMicroelectronics

Categoría de producto: Amplificadores de audio

RoHS: Detalles

Serie: TDA7293

Producto: Amplificadores de audio

Clase: Clase-AB

Potencia de salida: 100 W

Estilo de montaje: Through Hole

Tipo: Mono de 1 canal

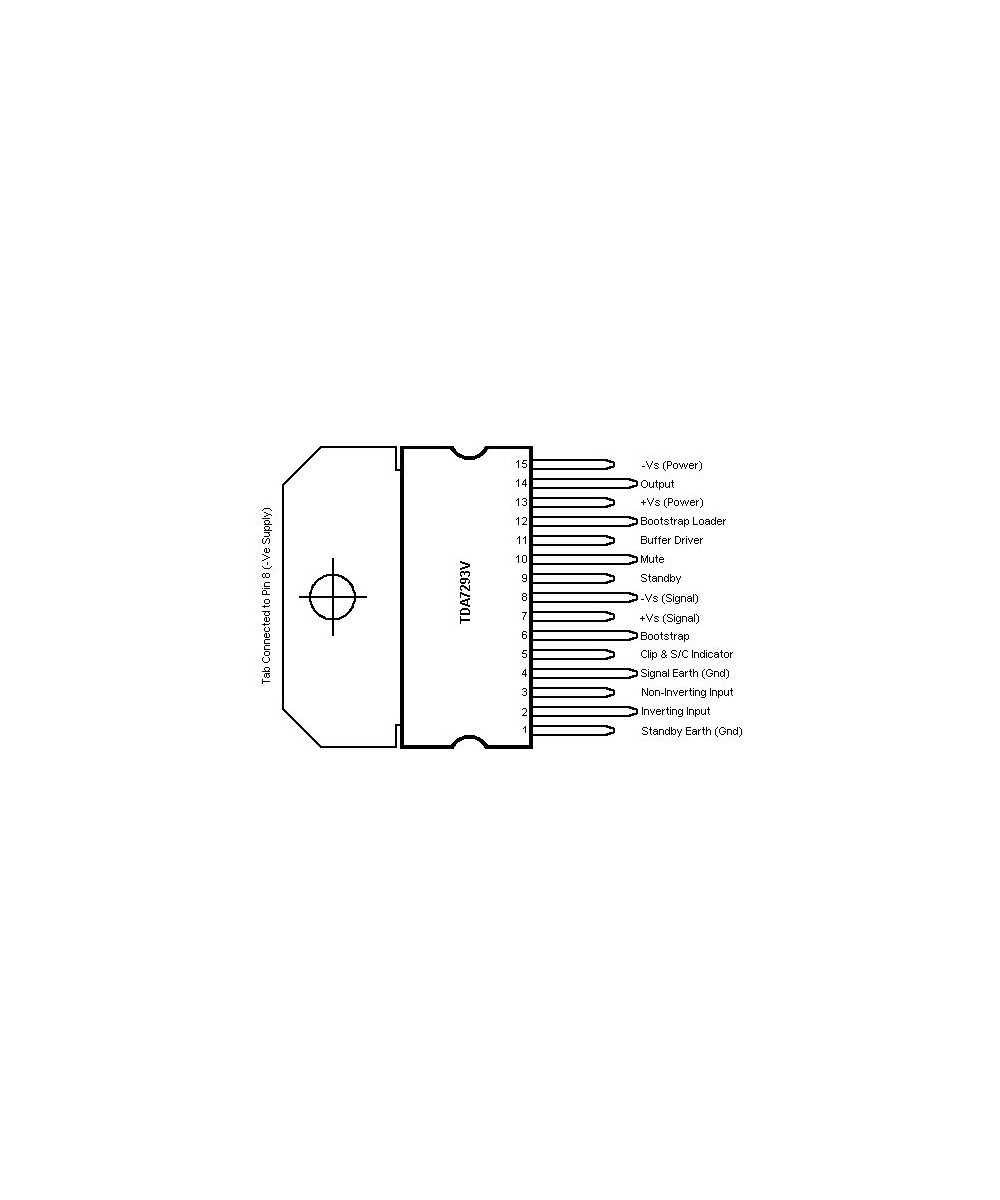

Paquete / Cubierta: Multiwatt-15

Audio - Impedancia de carga: 8 Ohms

Distorsión armónica total THD más ruido: 0,005%

Temperatura de trabajo mínima: 0 C

Temperatura de trabajo máxima: + 70 C

Empaquetado: Tube

Descripción / Función: Speaker

Altura: 10,7 mm

Tipo de entrada: Sencilla

Longitud: 19,6 mm

Corriente de salida: 10 A

Tipo de suministro: Dual

Ancho: 5 mm

Marca: STMicroelectronics

Ganancia: 80 dB

Número de canales: 1 canal

Voltaje de alimentación doble: +/- 15 V, +/- 18 V, +/- 24 V, +/- 28 V

Ib - Polarización de entrada de tensión: 1 uA

Máximo voltaje de alimentación doble: +/- 50 V

Mínimo voltaje de alimentación doble: +/- 12 V

Corriente de suministro operativa: 10 A

Voltaje de alimentación operativo: +/- 60 V

Tipo de señal de salida: Single

Dp - Disipación de potencia: 50000 mW

Tipo de producto: Amplificadores de audio

PSRR - Proporción de rechazo de suministro de energía: 75 dB

Cantidad de empaque de fábrica: 500

Subcategoría: Circuitos integrados de audio

Vos - Tensión offset de entrada: 10 mV

Peso de la unidad: 5.670 g

Contenido:

1 x Amplificador de audio TDA7293V 100W
