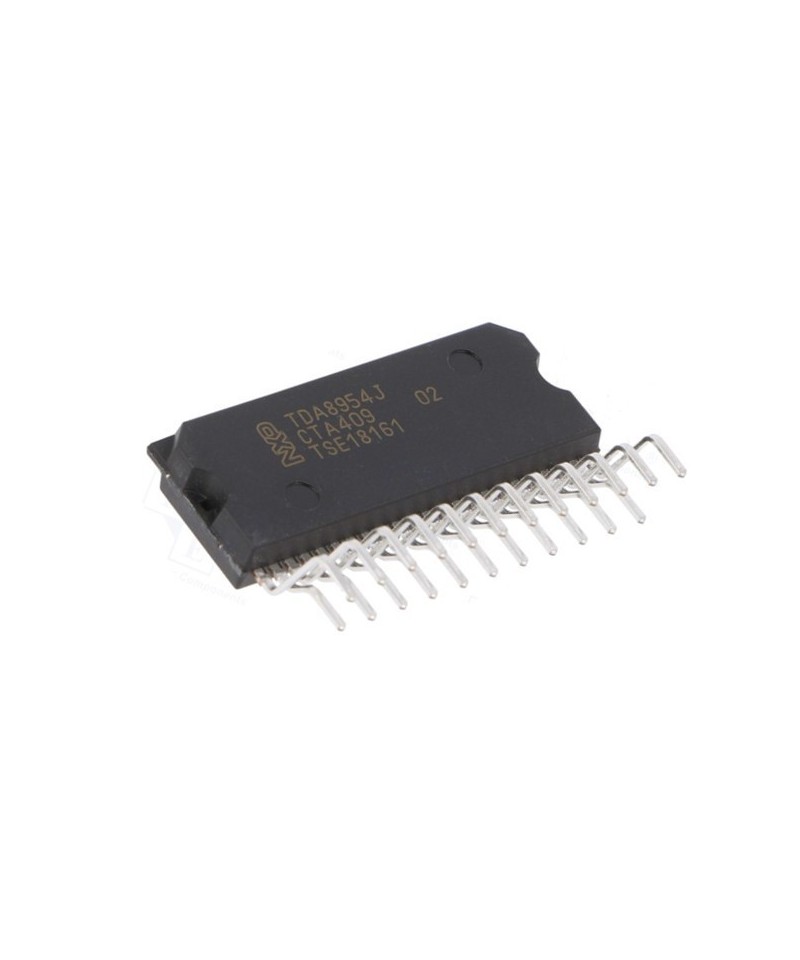

Amplificador de audio TDA8954J ZIP23

El TDA8950 es un amplificador de potencia de audio de clase D de alta eficiencia. La potencia de salida típica es de 2 × 210 W con una impedancia de carga de altavoz de 8Ω. El amplificador funciona en un amplio rango de voltaje de suministro desde ± 12,5 V a ± 42.5 V y presenta un bajo consumo de corriente en reposo.

Especificaciones:

Rango de voltaje de suministro de funcionamiento simétrico de ± 12,5 V a ± 42.5 V SE o amplificador monoBridge-Tied Load BTL

SE 2 × 210 W, RL = 4 Ω VDD = 41 V; VSS = −41 V

SE 2 × 235 W, RL = 3 Ω VDD = 39 V; VSS = −39 V

SE 2 × 150 W, RL = 6 Ω VDD = 41 V; VSS = −41 V

BTL 1 × 420 W, RL = 8 Ω VDD = 41 V; VSS = −41 V

Bajo nivel de ruido

Arranque y apagado suaves y sin ruido

Cero tiempo muerto de conmutación

Frecuencia fija

Reloj interno o externo

Alto eficiencia

Corriente de reposo baja

Estrategia de protección avanzada: protección de voltaje y limitación de la corriente de salida

Pliegue térmico hacia atrás  TFB

Ganancia fija de 30 dB en SE y 36 dB en aplicaciones BTL

Totalmente a prueba de cortocircuitos en la carga

Modulación BD en configuración BTL

Aplicaciones: DVD, mini y micro receptor, sistema Home Theater In A Box HTIAB, sistema de altavoces de alta potencia

Caracteristicas:

Suministro de voltaje mínima de operación: ±12.5 V

Suministro de voltaje máximo de operación: ±42.5 V

Corriente de reposo total máxima:  75 mA

Temperatura de operación mínima: -25 grados

Temperatura de operación máxima: 85 grados

Encapsulado: DIP

Número de pines: 24

Contenido:

1 x Amplificador de audio TDA8954J ZIP23
