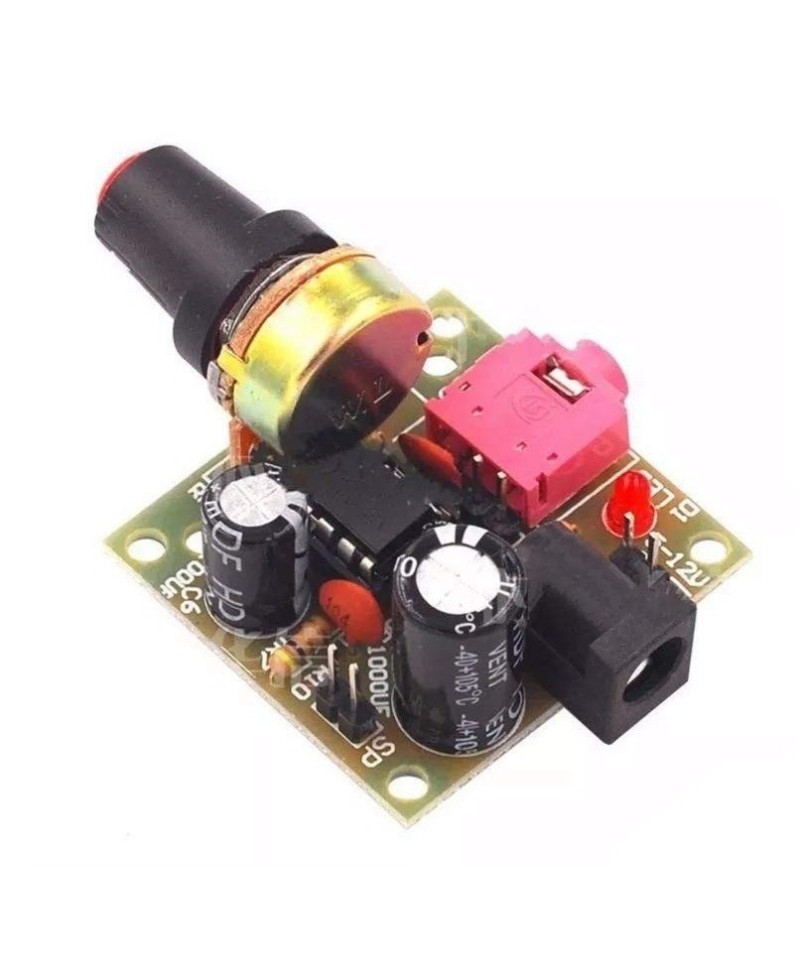

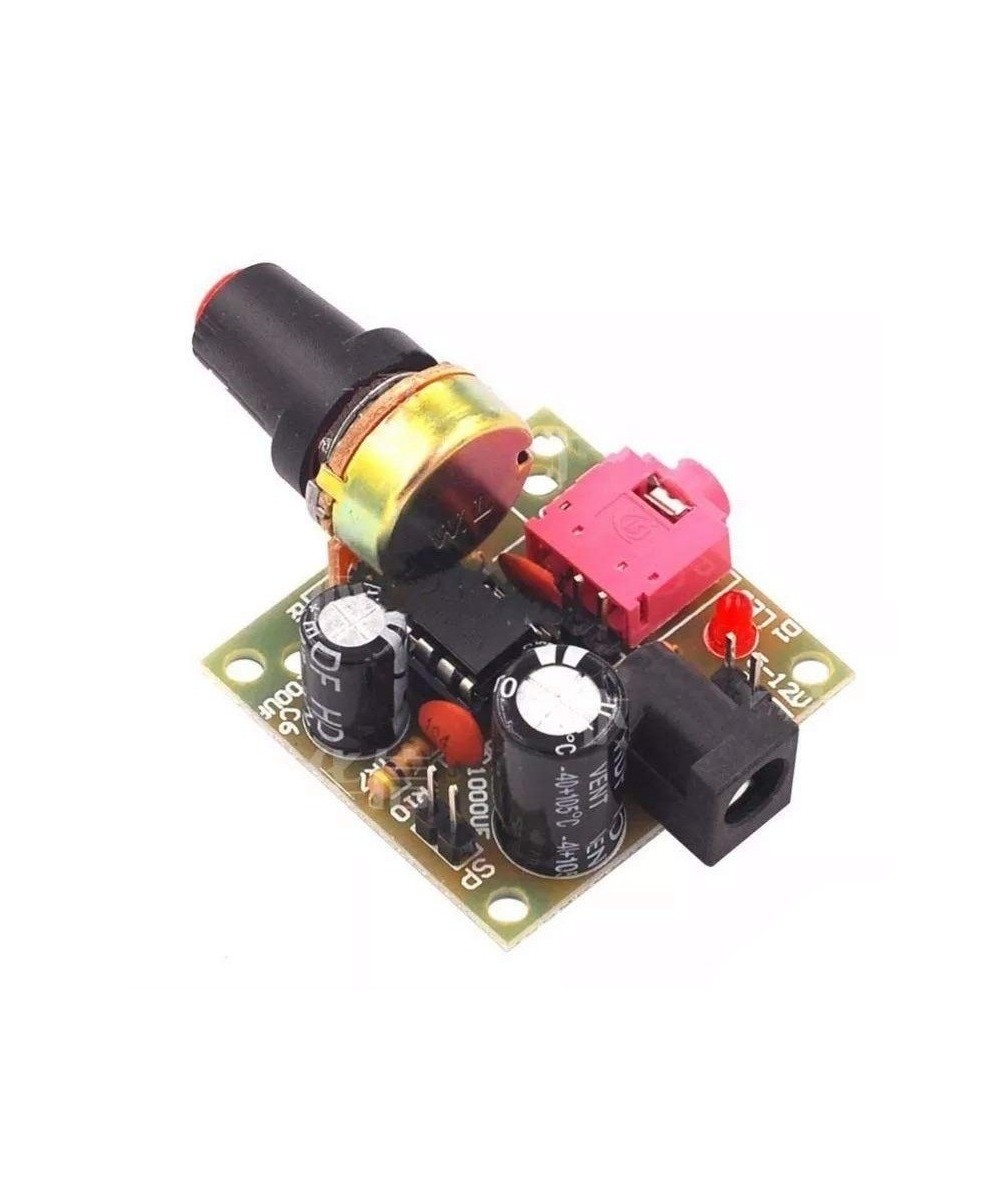

tarjeta amplificador de audio LM386 3-12V

Descripcion:

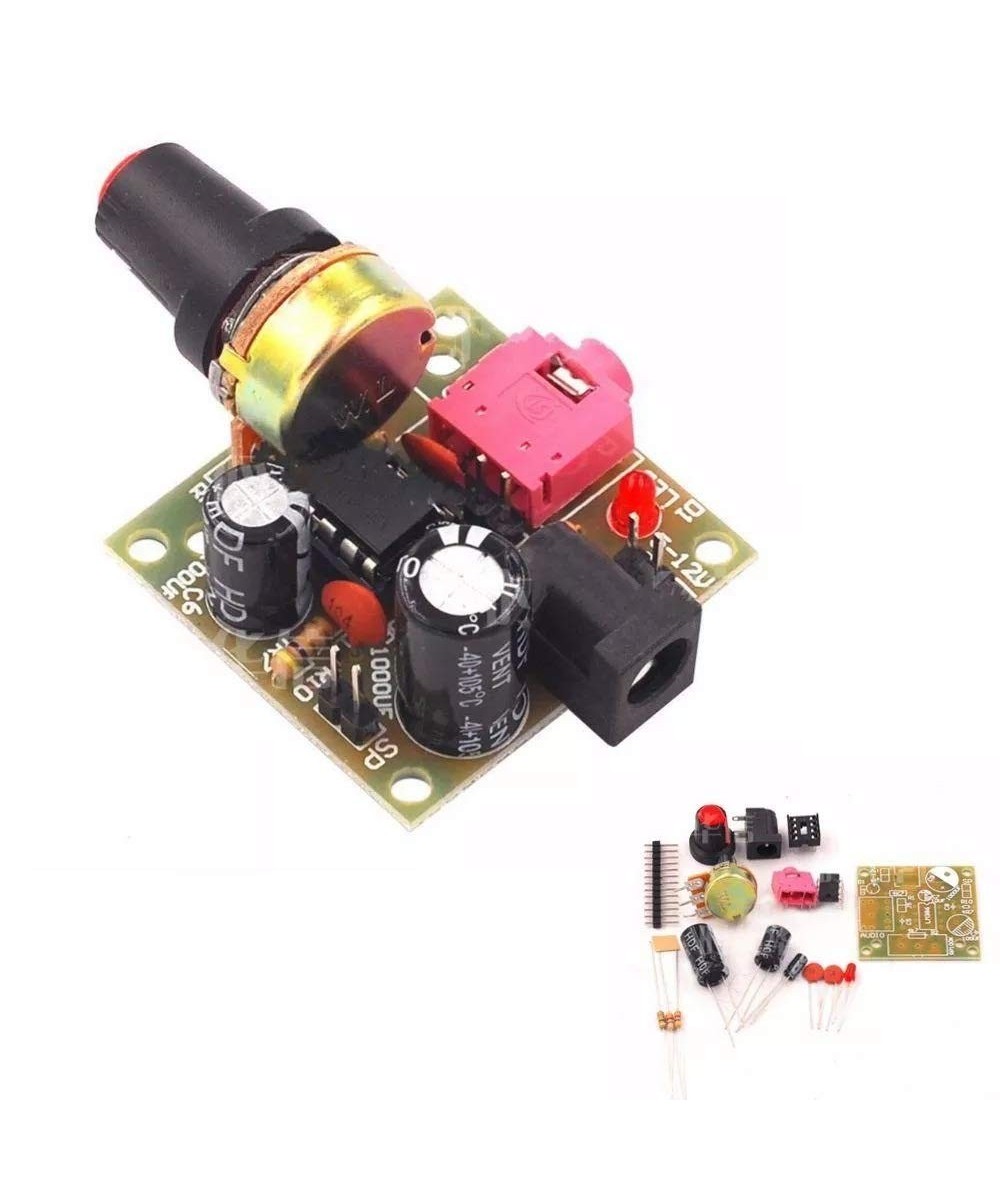

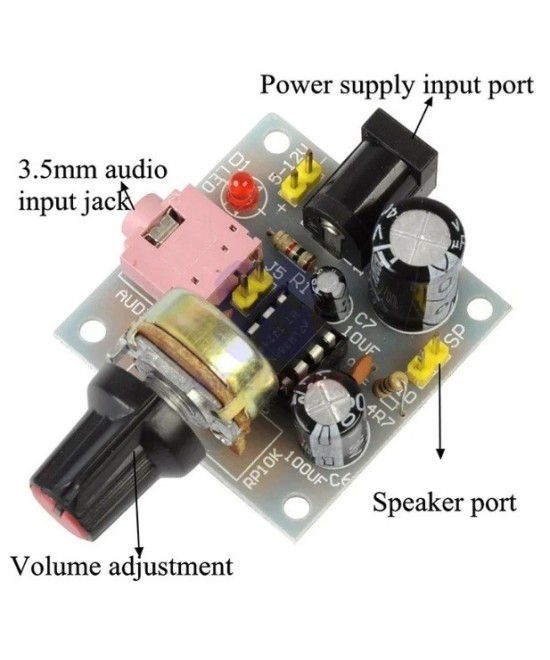

Este dispositivo es un amplificador de audio mono de baja potencia basado en el popular circuito integrado LM386. Diseñado para aplicaciones de bajo voltaje, es ideal para proyectos que funcionan con baterías. El módulo incluye un potenciómetro para control de volumen, un jack de audio de 3.5 mm para entrada y terminales para conectar un altavoz. Se presenta comúnmente como un kit de "hazlo tú mismo" (DIY), lo que permite a estudiantes y aficionados practicar técnicas de soldadura mientras construyen un dispositivo funcional.

Caracteristicas:

Chip Principal: LM386 (Amplificador de potencia de audio de bajo voltaje).

Voltaje de Operación: 3V a 12V DC (Recomendado ≥5V para mejor rendimiento).

Potencia de Salida: 0.5W a 0.7W (típica), puede alcanzar hasta 1W dependiendo del voltaje y la carga.

Ganancia: Configurada de fábrica en 200x (mediante un condensador entre los pines 1 y 8).

Control de Volumen: Potenciómetro de 10KΩ integrado con perilla.

Entrada de Audio: Conector Jack hembra de 3.5 mm y pines auxiliares de entrada.

Salida de Audio: Bloque de terminales de 2 pines (no polarizado para el altavoz).

Consumo en Reposo: ~4 mA (Ideal para dispositivos a batería).

Dimensiones del PCB: Aproximadamente 37 mm x 41 mm.
