Descripción:
Este circuito se puede alimentar con una fuente de Alimentación de 5-7.5 VDC, el interruptor S1 es el interruptor de alimentación, la resistencia R1 y el LED D1 se utilizan para la indicación de potencia. El sensor MQ-3 debe calentarse a una cierta temperatura durante el funcionamiento, por lo que hay una sección de calefacción eléctrica en el interior. Resistor R4 es la resistencia limitadora de corriente del cable de calentamiento. Después de encender, MQ-3 el calentamiento es normal. Cuando MQ-3 no detecta vapor de alcohol, su resistencia interna es muy grande, la caída de voltaje de R3, RW es muy baja, el voltaje del pin 2 DE NE555 es inferior al voltaje del disparador (VCC/3), su salida de 3 pines es de alto nivel, D2 se extingue. El Zumbador no suena y el relé no se mueve. Cuando MQ-3 detecta vapor de alcohol, la resistencia interna disminuye, el voltaje de R3, RW aumenta, el voltaje de pin 2 DE NE555 es mayor que el voltaje del disparador, los 3 pines se vuelven de nivel bajo, d2 enciende la luz y El Zumbador fluye. La corriente comienza a sonar y la bobina electromagnética del relé se activa para atraer el interruptor.
incluye:

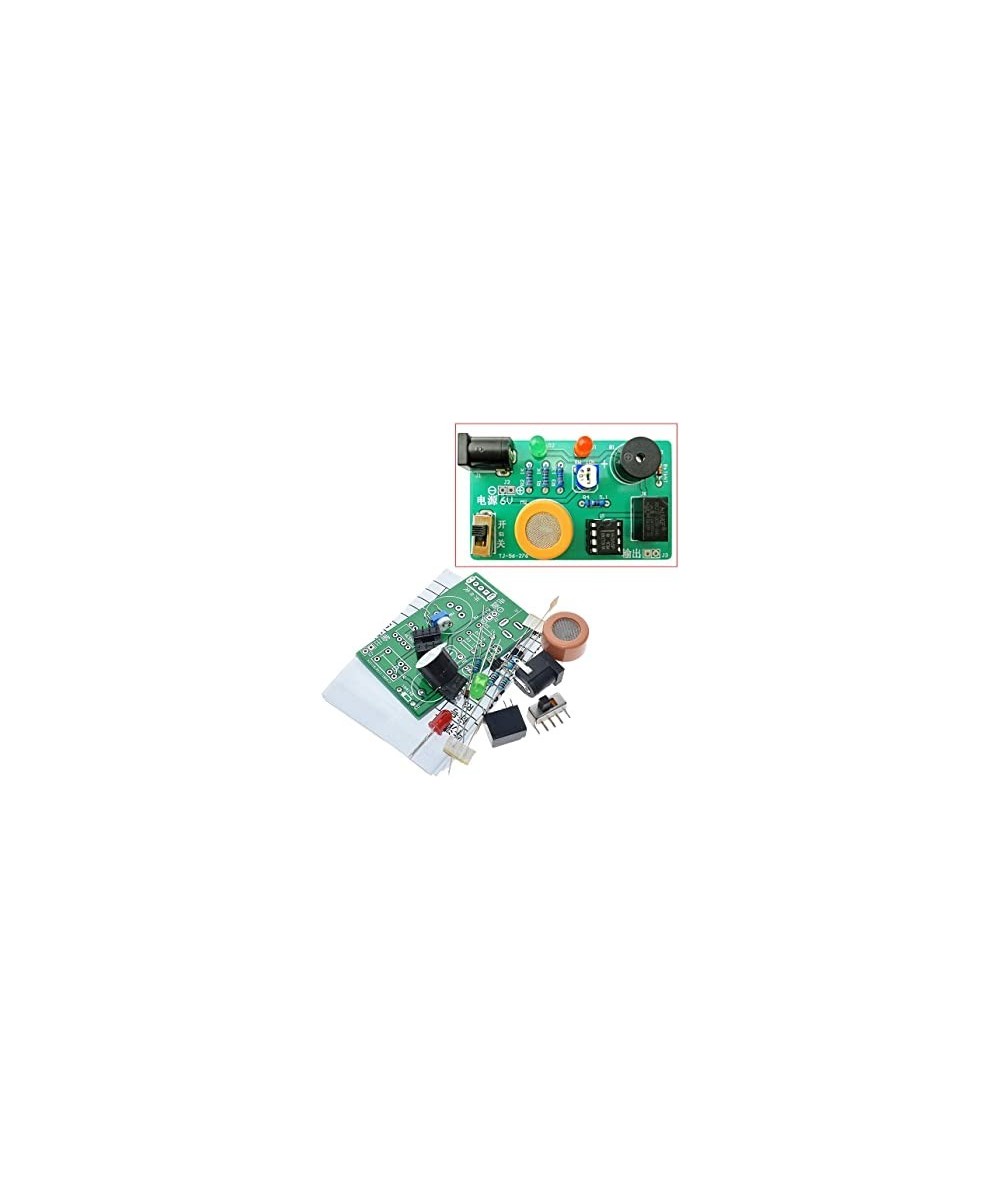

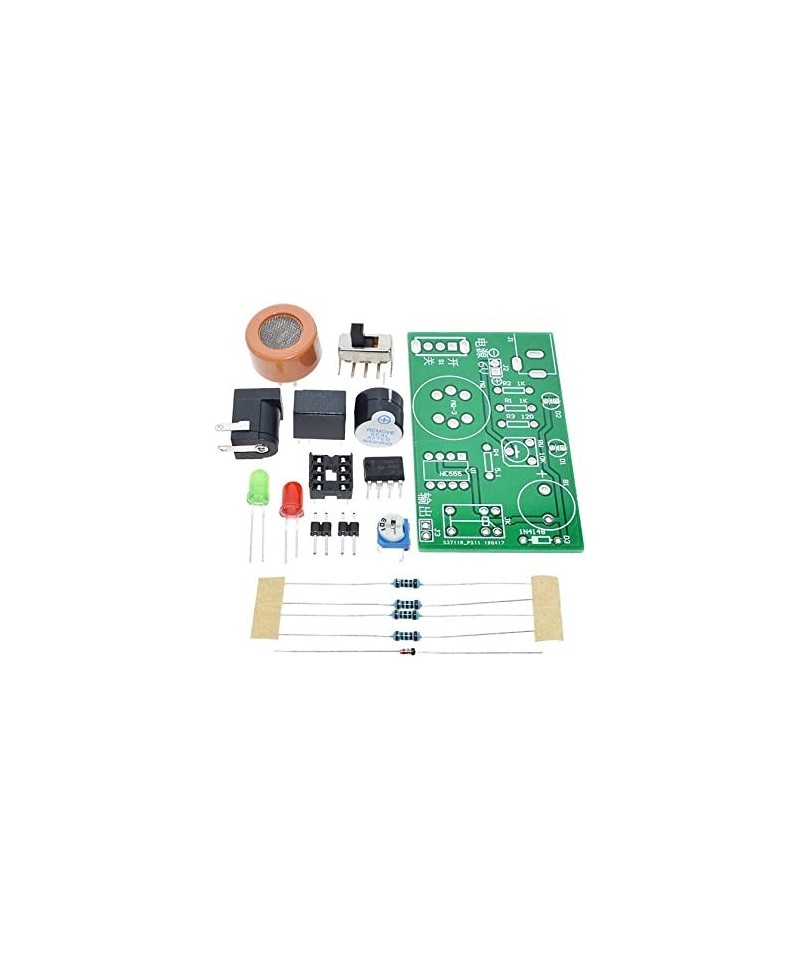

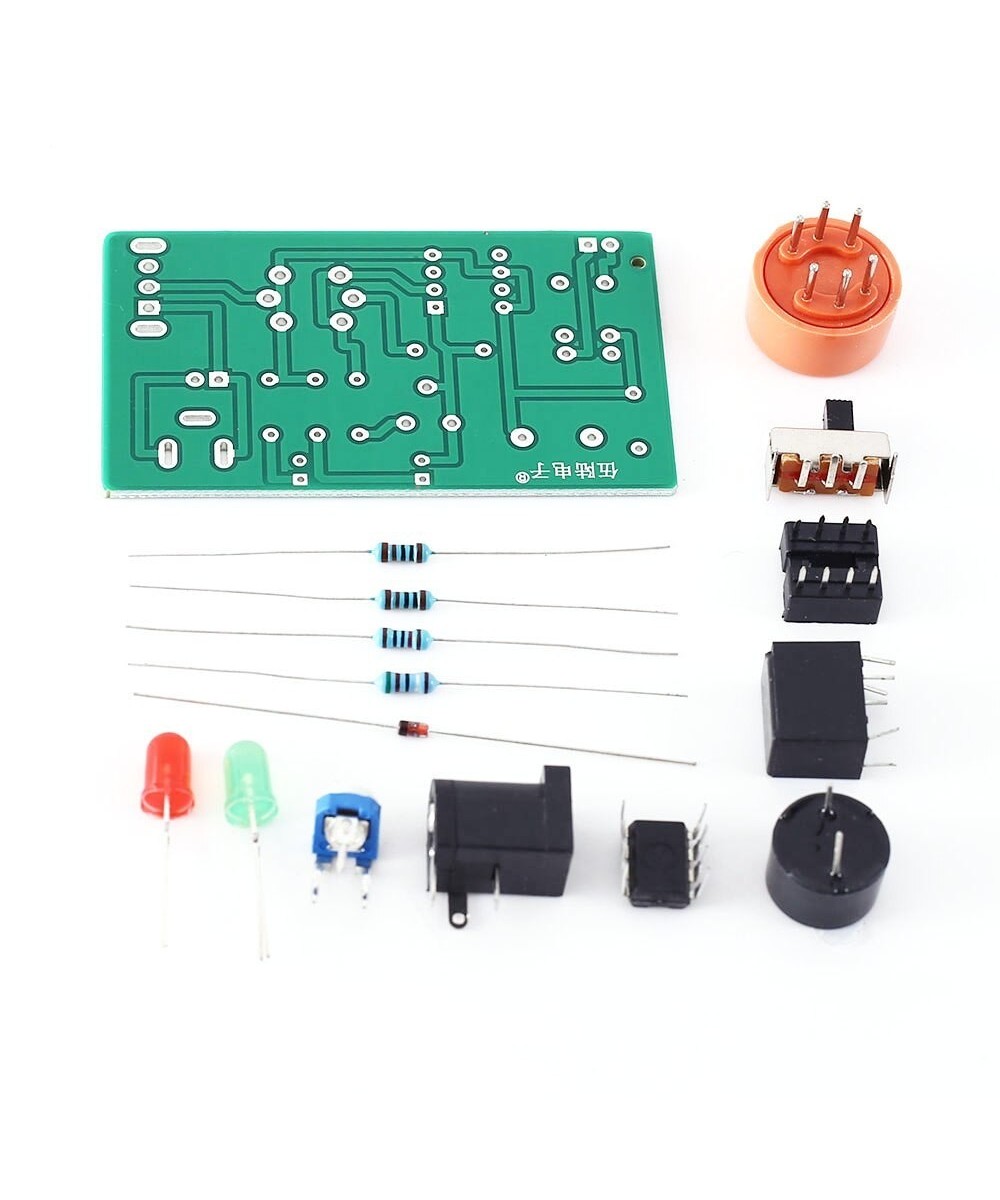

1x Kit para detección de alcohol DIY
