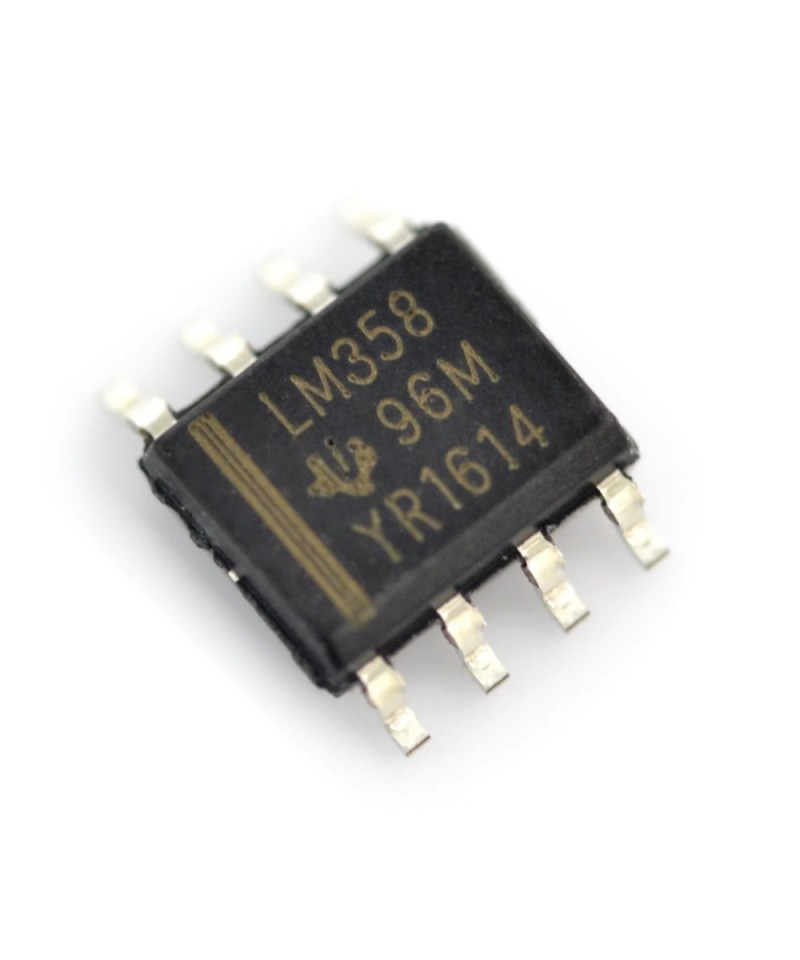

Amplificador Operacional LM358 SMD (SOP-8)

Descripción

LM358 SMD AMPLIFICADOR OPERACIONAL DUAL FUENTE SIMPLE

La serie LM358 consta de dos amplificadores independientes, de alta ganancia, compensados internamente. Estos amplificadores operacionales fueron diseñados específicamente para operar desde una sola fuente de alimentación en una amplia gama de tensiones. También es posible el funcionamiento con fuentes de alimentación divididas y el drenaje de corriente de la fuente de alimentación baja es independiente de la magnitud de la tensión de alimentación.

Las tensiones de entrada diferenciales grandes pueden acomodarse fácilmente y, como los diodos de protección de voltaje diferencial de entrada no son necesarios, no hay grandes corrientes de entrada resultantes de grandes tensiones de entrada diferencial. La tensión de entrada diferencial puede ser mayor que V + sin dañar el dispositivo. Deberá proporcionarse protección para evitar que las tensiones de entrada se vuelvan negativas más de -0,3 VDC (a 25 ° C). Se puede utilizar un diodo de abrazadera de entrada con una resistencia al terminal de entrada del CI.

CARACTERISTICAS:

Frecuencia interna compensada por unidad de ganancia

Gran ganancia de voltaje de CC: 100 dB

Ancho de banda ancho (Unity Gain): 1 MHz (Compensación de temperatura)

Amplio rango de suministro de energía:

- Suministro único: 3V a 32V

- O fuentes duales: ± 1.5V a ± 16V

Baja Tensión de Desplazamiento de Entrada: 2 mV

Rango de voltaje de entrada diferencial igual al voltaje de la fuente de alimentación

Encapsulado: SOP 8 pines
