Sujetador para sensor ultrasonico y servomotor SG90

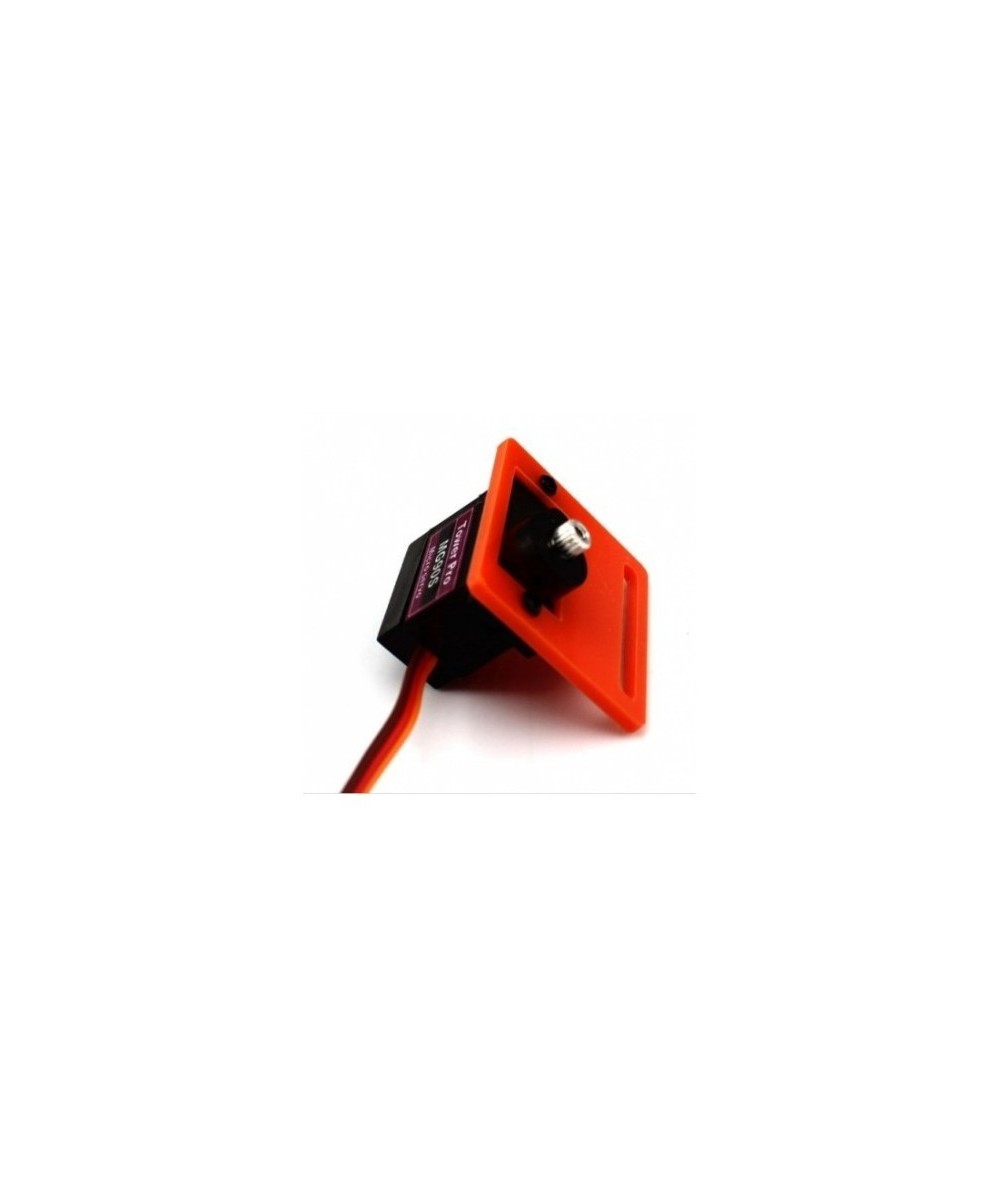

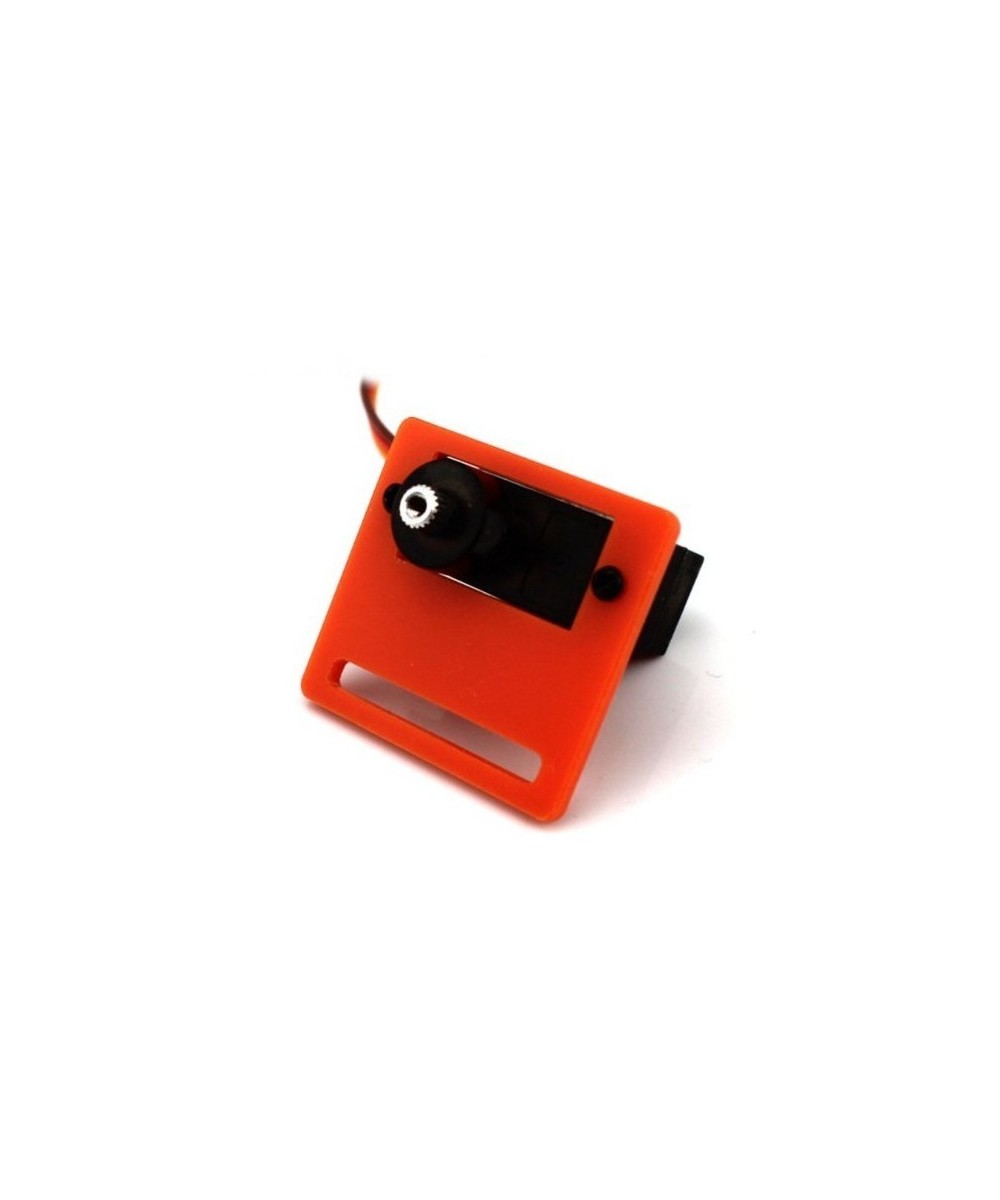

Sujetador para servomotor SG90:

Descripción:

Dimensión: 34X35 mm

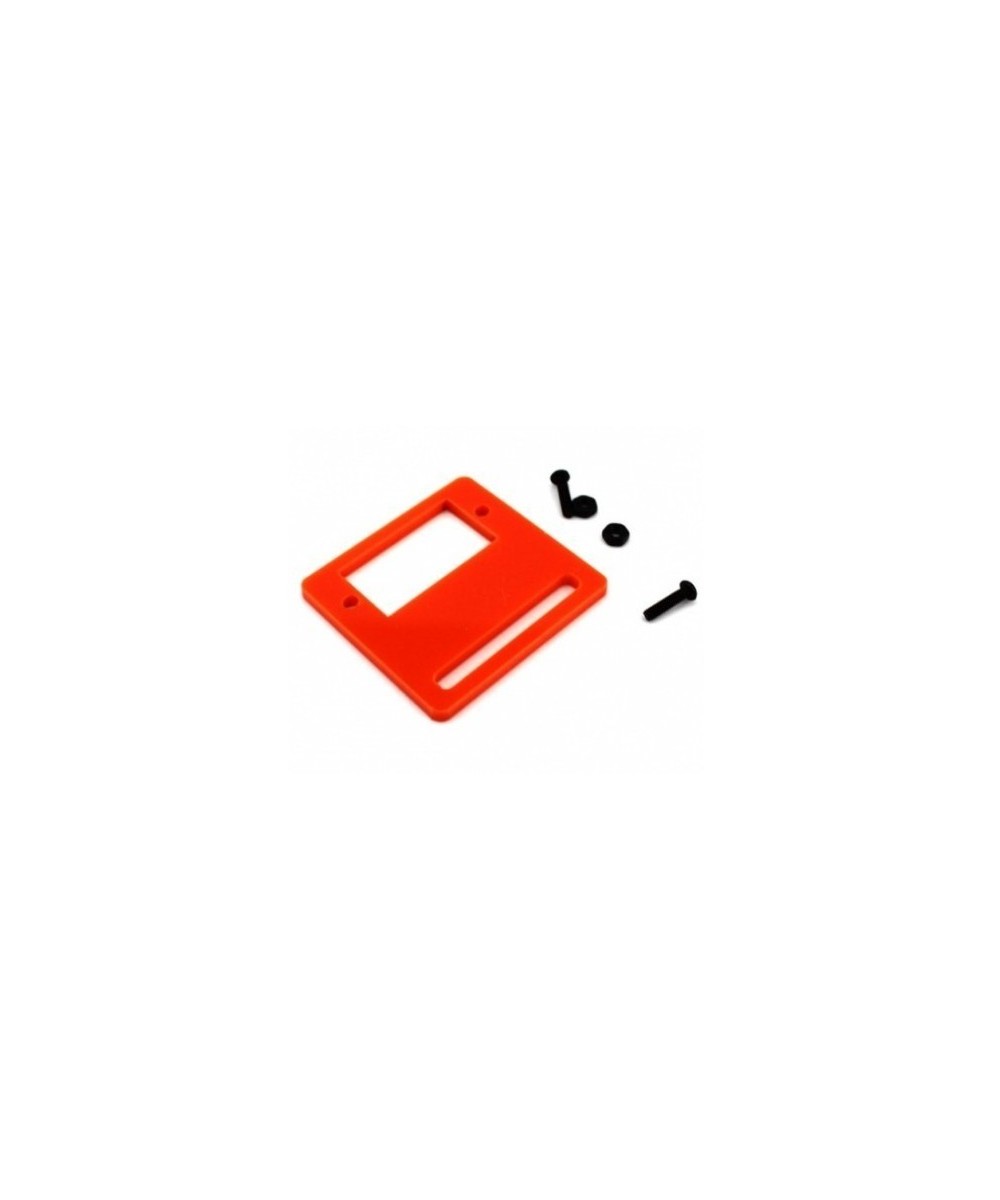

Tornillo: M2 * 8 tornillo x2, M3 * 12 tornillo x2

Uso: Base fija para SG90 9g servo.

Contenido:

1 x Sujetador para servomotor SG90

Sujetador para sensor ultrasónico HC-SR04/HYSRF05:

Características del soporte:

Color disponible: azul

Material: plexiglás

Espesor: 3 mm

Tamaño: 56x68x28mm

Peso: 8g

Aplicación: módulos de sensores ultrasónicos estacionarios

Paquete incluido:

1 X Bracket de montaje del sensor ultrasónico

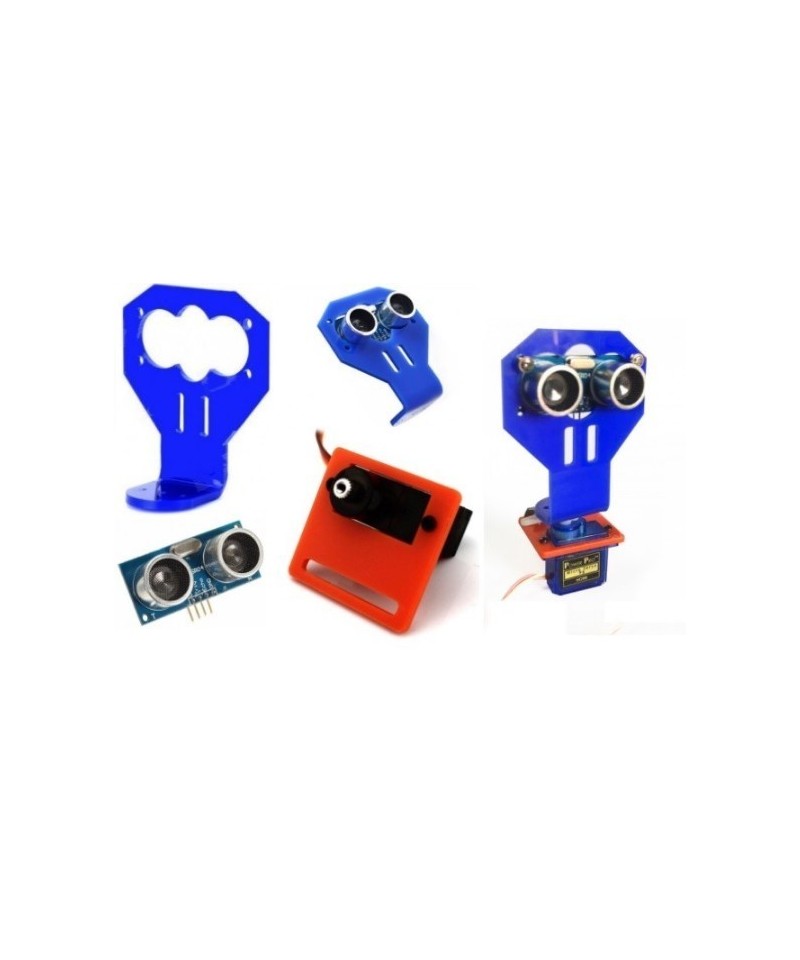

Sujetador para sensor ultrasónico y sujetador para servomotor:

Bracket de Sensor ultrasónico HC-SR04 / HYSRF05

Características del soporte:

Color disponible: azul

Material: plexiglás

Espesor: 3 mm

Tamaño: 56x68x28mm

Peso: 8g

Aplicación: módulos de sensores ultrasónicos estacionarios

Bracket de Servomotor SG90

Descripción:

Nombre del elemento: Servo Bracket

Dimensión: 34X35 mm

Tornillo: M2 * 8 tornillo x2, M3 * 12 tornillo x2

Uso: Base fija para SG90 9g servo.

**No incluye sensor ni servomotor

Paquete incluido:

1x Bracket  para sensor ultrasónico y servomotor SG90

Sujetador y sensor ultrasónico HC-SR04:

Características del módulo HC-SR04:

Voltaje de trabajo: 5V (DC)

Corriente estática: menos de 2 mA

Señal de salida: señal de frecuencia eléctrica, nivel alto 5V, nivel bajo 0V

Ángulo del sensor: no más de 15 grados

Distancia de detección: 2cm - 450cm

Alta precisión: hasta 0.3cm

Señal de activación de entrada: 10us impulso TTL

Señal de eco: señal de salida TTL PWL

Modo de conexión:

VCC

trig (T)

echo (R)

GND

Método de uso:

El módulo de suministro con 5V, la salida será de 5V mientras que el obstáculo estará en el rango, o 0V si no. El pin de salida de este módulo se usa como una salida de conmutación cuando el módulo antirrobo, y sin los pies cuando varía el módulo

Principio de funcionamiento del módulo:

Adopte el disparador IO suministrando al menos 10us secuencia de señal de alto nivel.

El módulo envía automáticamente ocho ondas cuadradas de 40 kHz y detecta automáticamente si recibe la señal de pulso de retorno.

Si hay señales de retorno, a través de la salida de alto nivel y el tiempo de alto nivel continuando, es el tiempo transcurrido desde la transmisión ultrasónica hasta la recepción. Distancia de prueba = (velocidad de sonido de alto nivel * (340M / S) / 2.

Paquete incluido:

1 x Sujetador y sensor ultrasónico  HC-SR04
