Descripción:
El sistema de estación ambiental inteligente adopta tecnología de detección avanzada y modo de arquitectura en la nube para lograr la recopilación de datos ambientales como temperatura y humedad, presión atmosférica, velocidad y dirección del viento, lluvia y nieve, calidad del aire PM2.5/PM10 y acceso por cable o inalámbrico. GPRS. Nube, almacenamiento automático de datos ambientales y análisis y monitoreo en línea. El usuario puede iniciar sesión en el sistema a través de la PC o el terminal móvil para obtener el servicio de nube de información de datos ambientales en el área de la estación ambiental, mejorando así la eficiencia y la calidad de la producción y la vida.
Se utiliza para medir la lluvia en la naturaleza y convertirla en salida de información digital en forma de interruptor para satisfacer las necesidades de transmisión, procesamiento, registro y visualización de información.

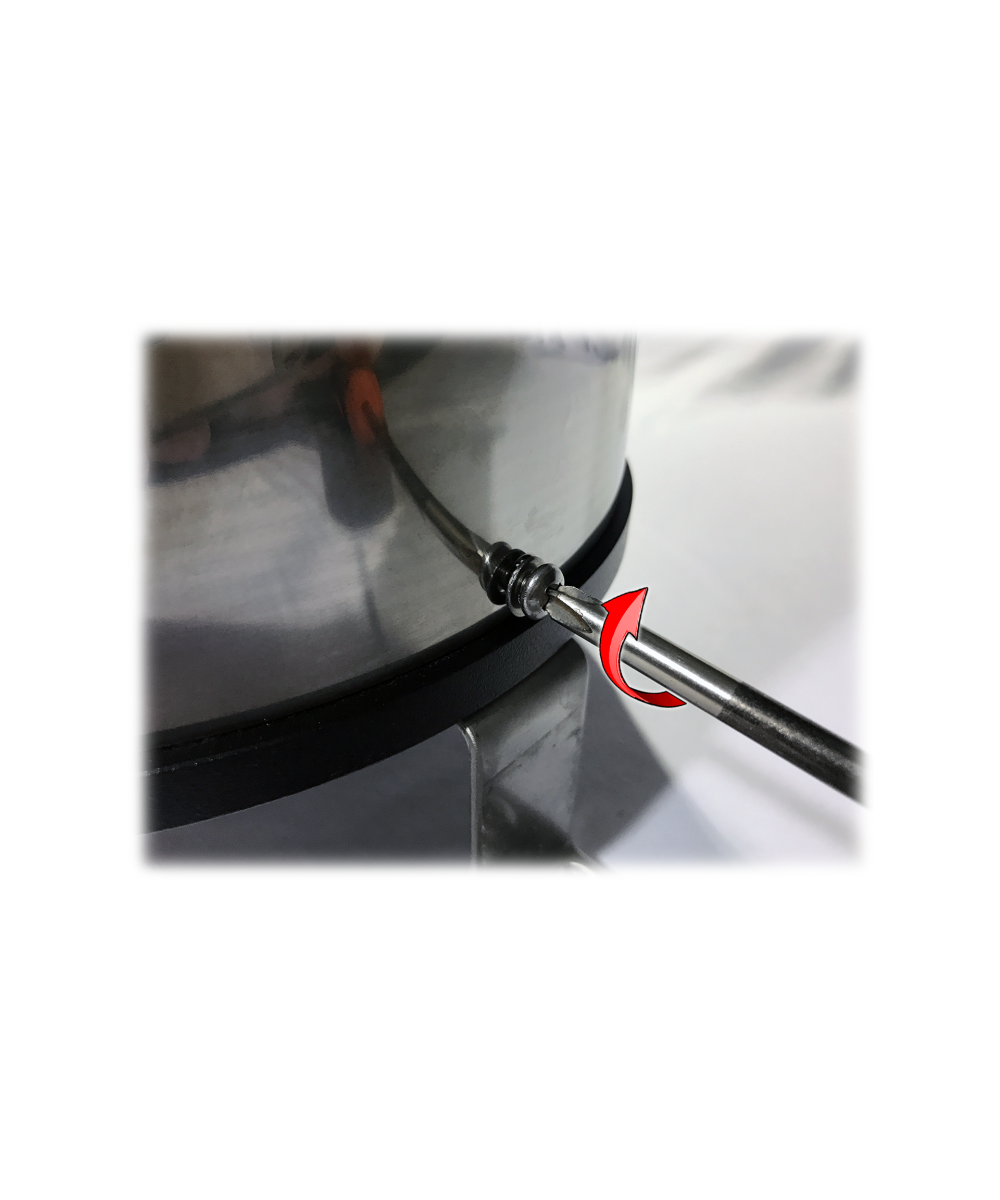

Instalación de tornillos, fácil instalación, buena versatilidad, se puede aplicar a más condiciones de trabajo.
El sistema de soporte de la parte basculante está bien hecho, el par de fricción es pequeño, la parte basculante gira con sensibilidad, el rendimiento es estable y el trabajo es estable.
Proceso de trabajo

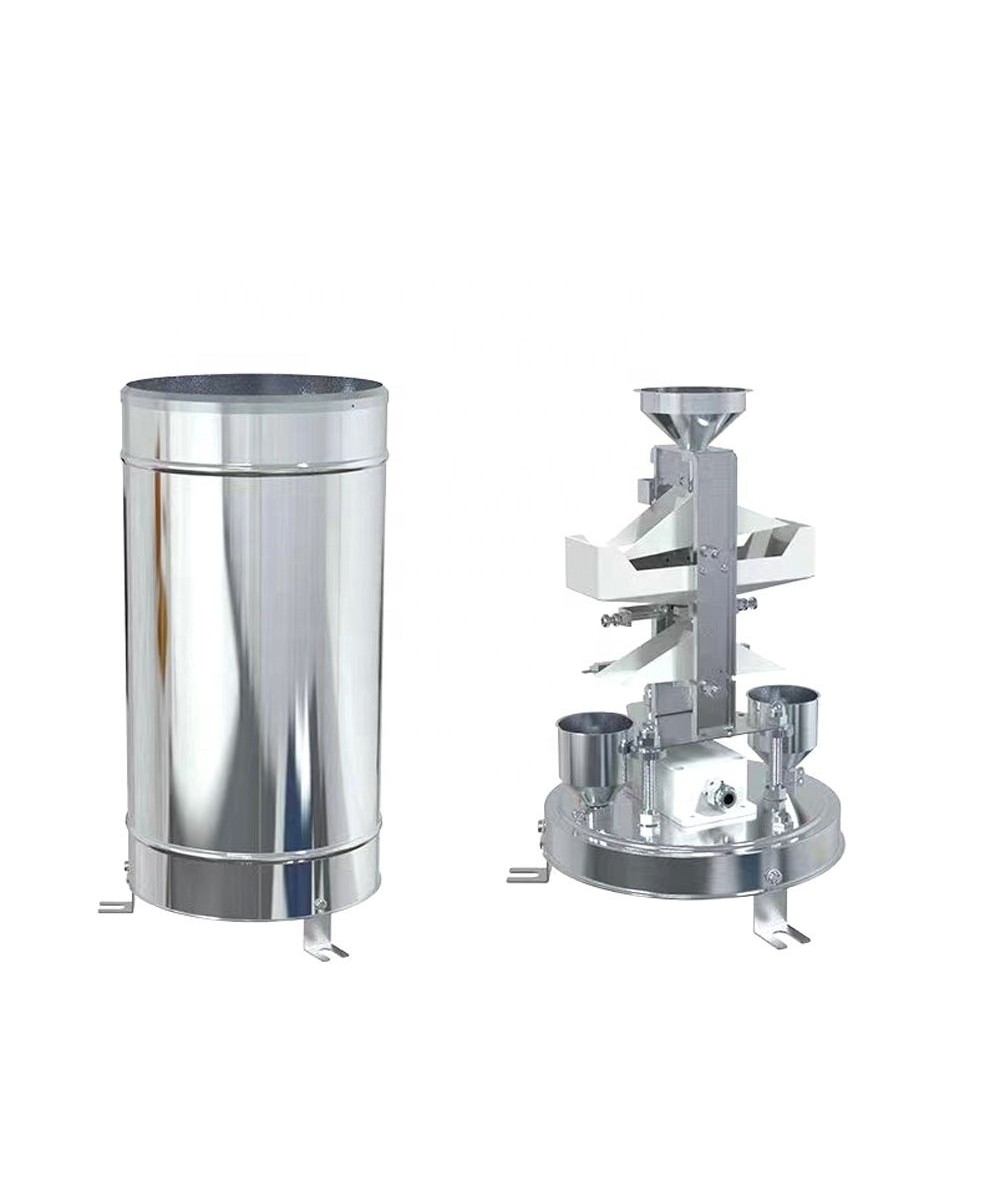

La lluvia se captura en el embudo colector de 200 mm de diámetro y se dirige a través de una tubería de suministro para llenar un dispositivo de cubo basculante moldeado por inyección de ABS dividido. El balde gira a través de su centro y tiene una calibración preestablecida para volcarse para 0,2 mm de lluvia. Cuando el balde está "lleno", gira y se vacía; esta acción cierra y abre magnéticamente un interruptor de láminas, enviando una señal de pulso al registrador de datos o contador electrónico. A través de esta acción de "balancín" basculante, el otro lado del balde se alinea para recibir el flujo de la tubería de entrega. Este ciclo de registro y volcado continúa con las lluvias.
Parámetros técnicos:
Tamaño de entrada del barril Diámetro 200 mm
Rango de intensidad de lluvia 0.01mm-4mm/min (Permitir máxima intensidad de lluvia)
Precisión de prueba Menor o igual que 3 por ciento.
Tensión de alimentación 5-24 V CC 12-24 V CC
Salida de señal de encendido/apagado de contacto doble del modo de comunicación
Resolución 0,2 mm
Temperatura ambiente -10 hasta 50C
Humedad relativa menor que 95% (40C)

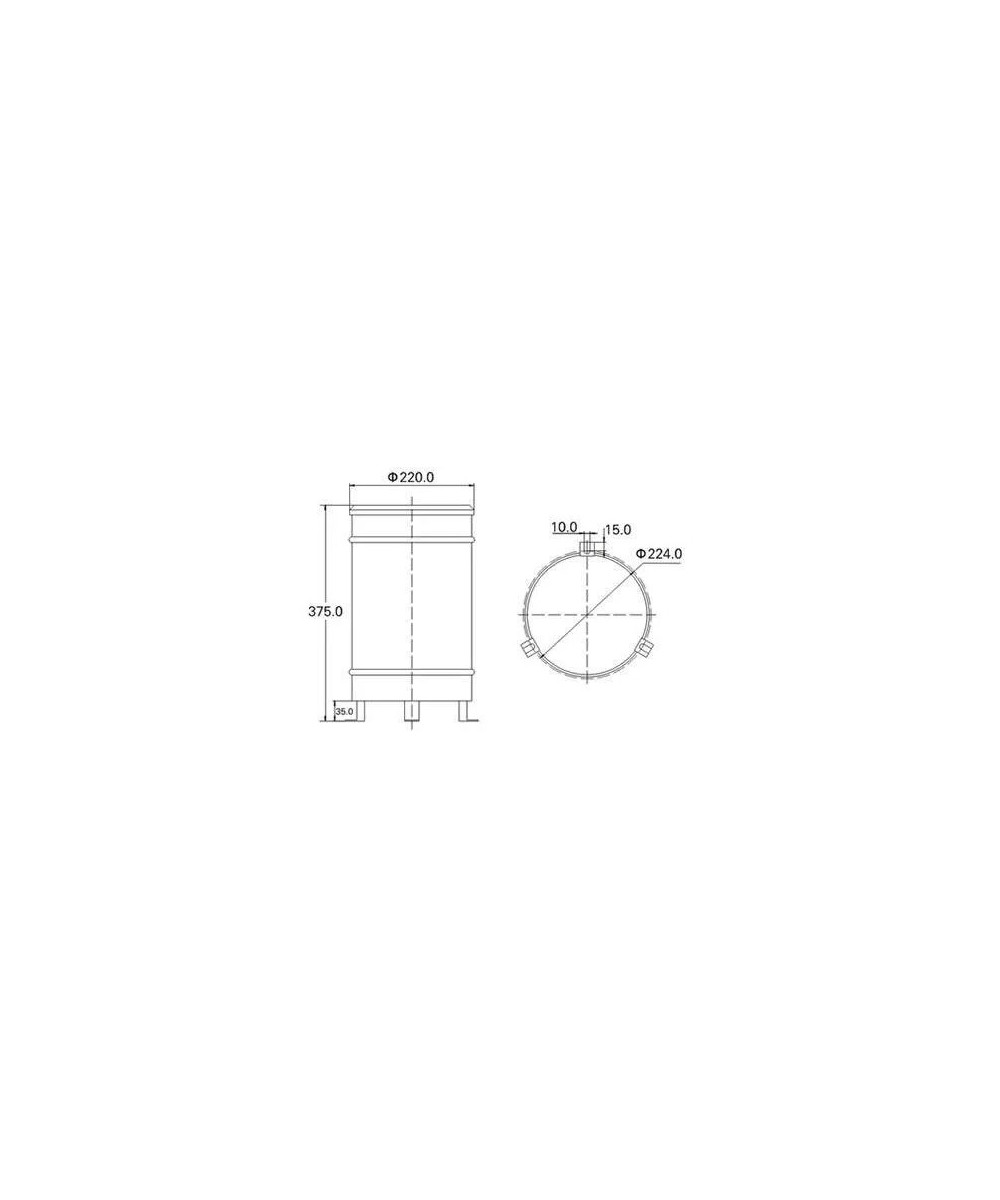

Tamaño de diámetro 216x460mm

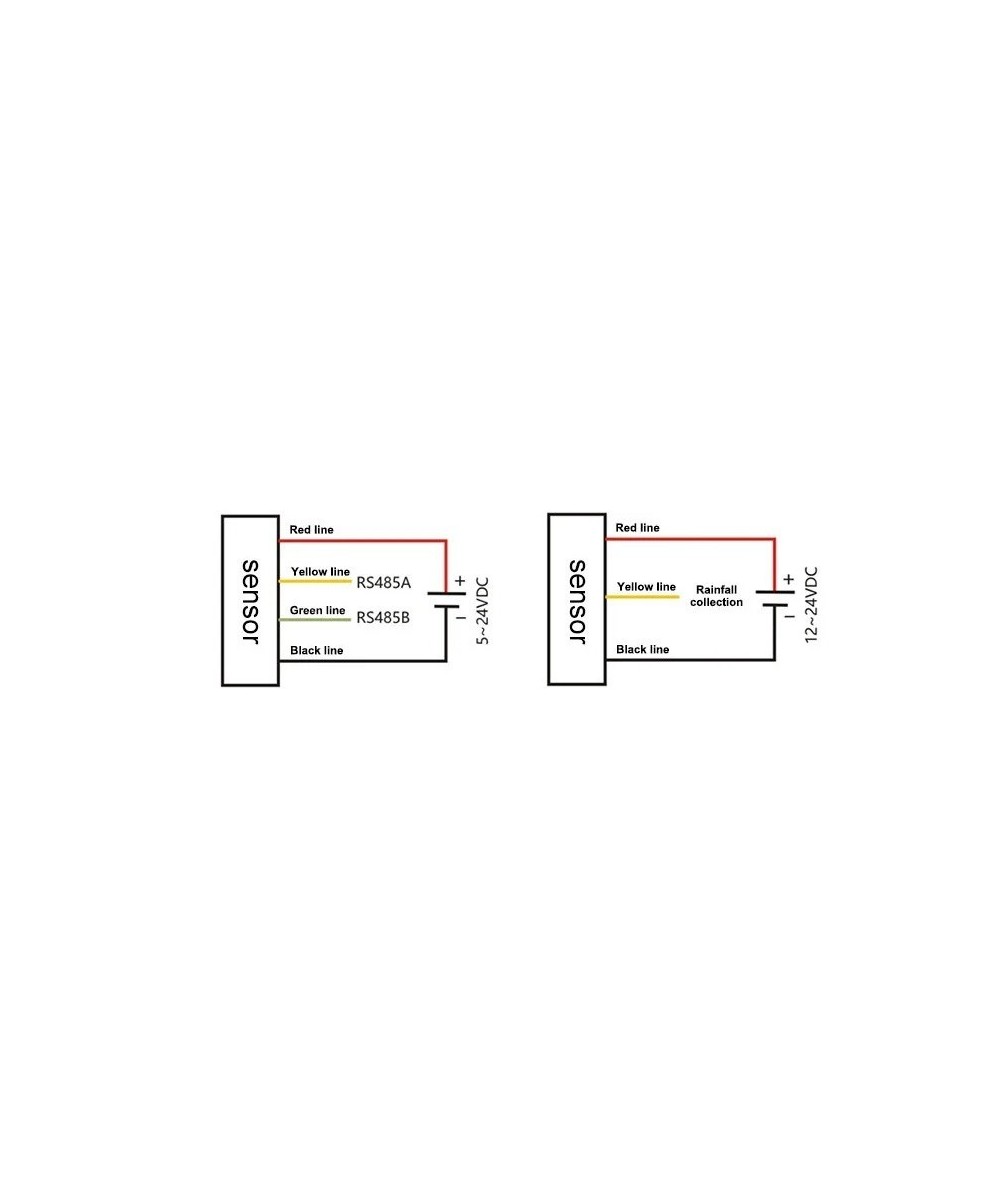

Señal de salida:
-Modo de señal Método de conversión de datos
-Señal de tensión 0-2vdc Lluvia=50*V
-Señal de tensión 0-5vdc Lluvia=20*V
-Señal de tensión 0-10vdc Lluvia=10*V
-Señal de corriente 4-20mA Lluvia=6.25*A-25
-Señal de pulso (pulso) 1 pulso representa 0,2 mm de lluvia
-Protocolo Modbus-RTU estándar de señal digital (RS485), tasa de baudios 9600
Referencia:
El sensor E18-D80NK permite detectar objetos dentro de su rango de detección. Utilizado en proyectos de robótica, móvil y automatización industrial.
Sensor seguidor de línea KY-033 TCRT5000
Electrodo no tejido tipo parche.
Sensor de proximidad infrarrojo retroreflectivo S18SN6L
Módulo ultrasónico a prueba de agua JSN-SR04T Sensor de transductor de medición de distancia integrado a prueba de agua para Arduino
Sensor de sismos 3 ejes D7S-A0001
Presión negativa del módulo transmisor del sensor de presión de gas 0.5-4.5V -100 a 0kPa XGZP6847
IR es ampliamente utilizado en el control remoto. Con este receptor de infrarrojos, el proyecto Arduino es capaz de recibir comandos desde cualquier controlador más alejado del IR si tiene el decodificador derecha.
Modulo Shield de Interfaz Digital MIDI Compatible con Arduino
TSL2561 Sensor de luminosidad Sensor infrarrojo de integración de sensor de luminosidad
Módulo de ecg AD8232 ecg pulso corazon ecg monitor sensor modulo kit
Buzzer electrónico 12V con luz indicadora BJ-3
Mide la distancia a un objeto un rango de 10 a 80cm / 100-550cm, utiliza un haz de luz infrarrojo invisible al ojo humano, posee salida en voltaje analógico.
Tipo K Termopar Tipo de resorte Sensor de temperatura Sonda 2M Cable 5x30mm 0-600C
Sensor de luz para arduino Lilypad
Disipadores de Calor para Raspberry Pi 4 (3 Unidades)
*No inlcuye placa Raspberry.
Tarjeta electrónica de repuesto para impresora 3D MK4 PRUSA

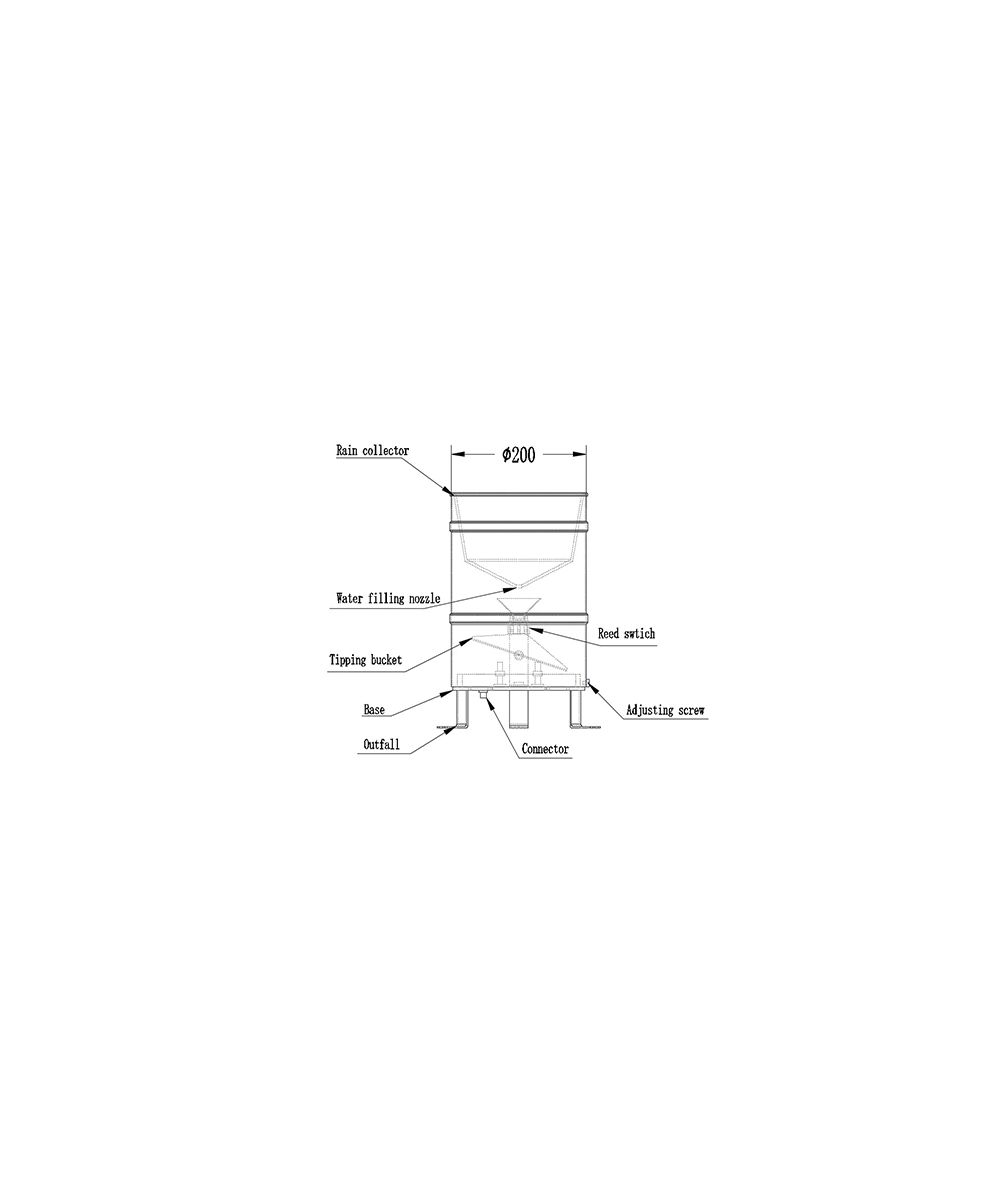

Principio de detección:
El agua de lluvia ingresa al receptor de agua desde el puerto receptor de agua superior, cae en el orificio receptor de agua y fluye hacia
el balde basculante a través de la boca del embudo.
