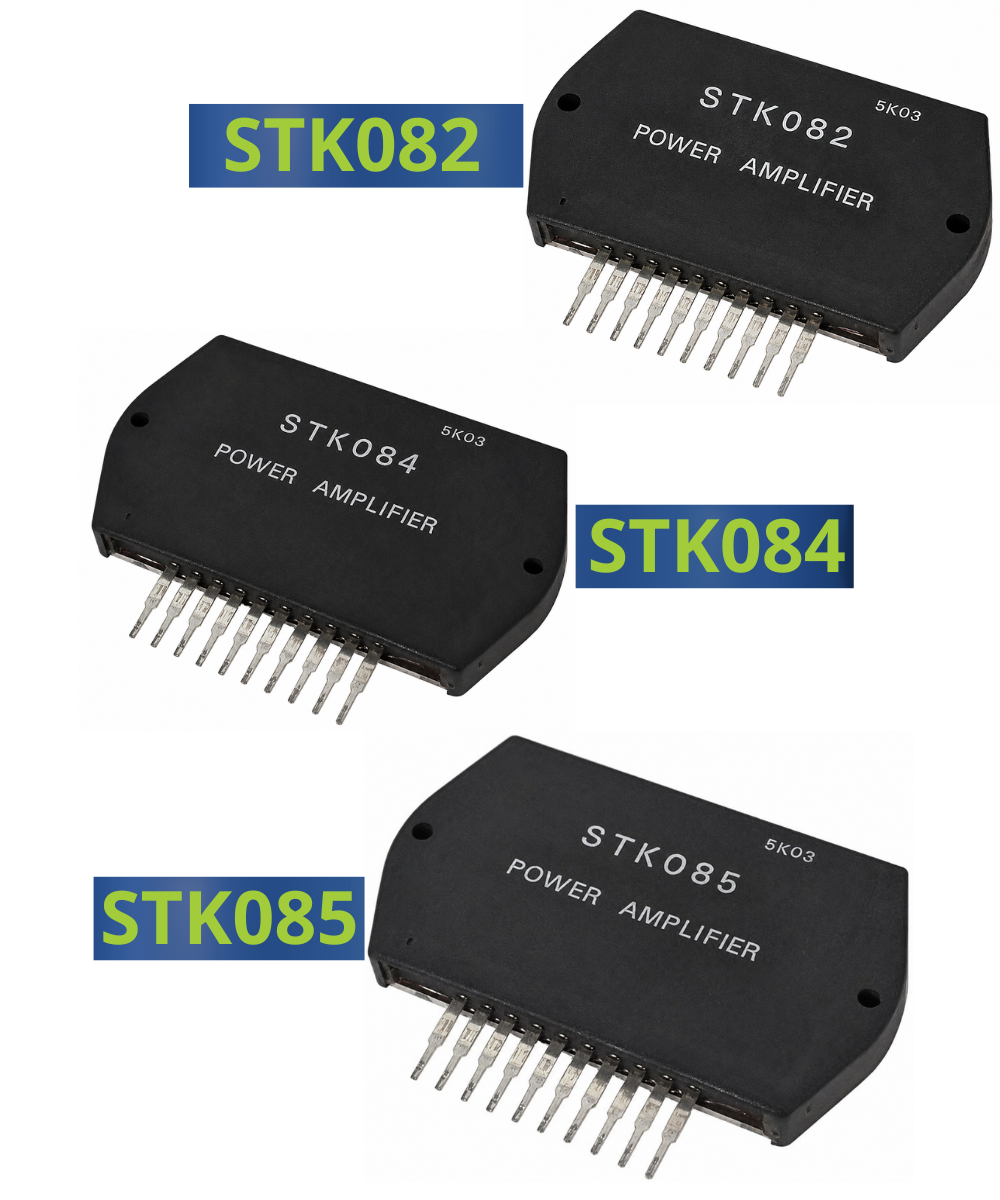

amplificadores de Audio STKxxx

Descripción:

Módulos amplificadores de potencia de audio de frecuencia (AF) en configuración de circuito integrado híbrido de película gruesa (Thick Film Hybrid IC), originalmente desarrollados por Sanyo Semiconductor. Esta serie está diseñada para ofrecer una salida de audio monocanal de alta fidelidad, utilizando una fuente de alimentación simétrica o dual. Su diseño compacto encapsulado integra transistores de salida, etapas de conducción diferencial con corriente constante y capacidades de control de tono, simplificando drásticamente el espacio y el cableado requeridos en circuitos amplificadores tradicionales.

Especificaciones Técnicas por Modelo

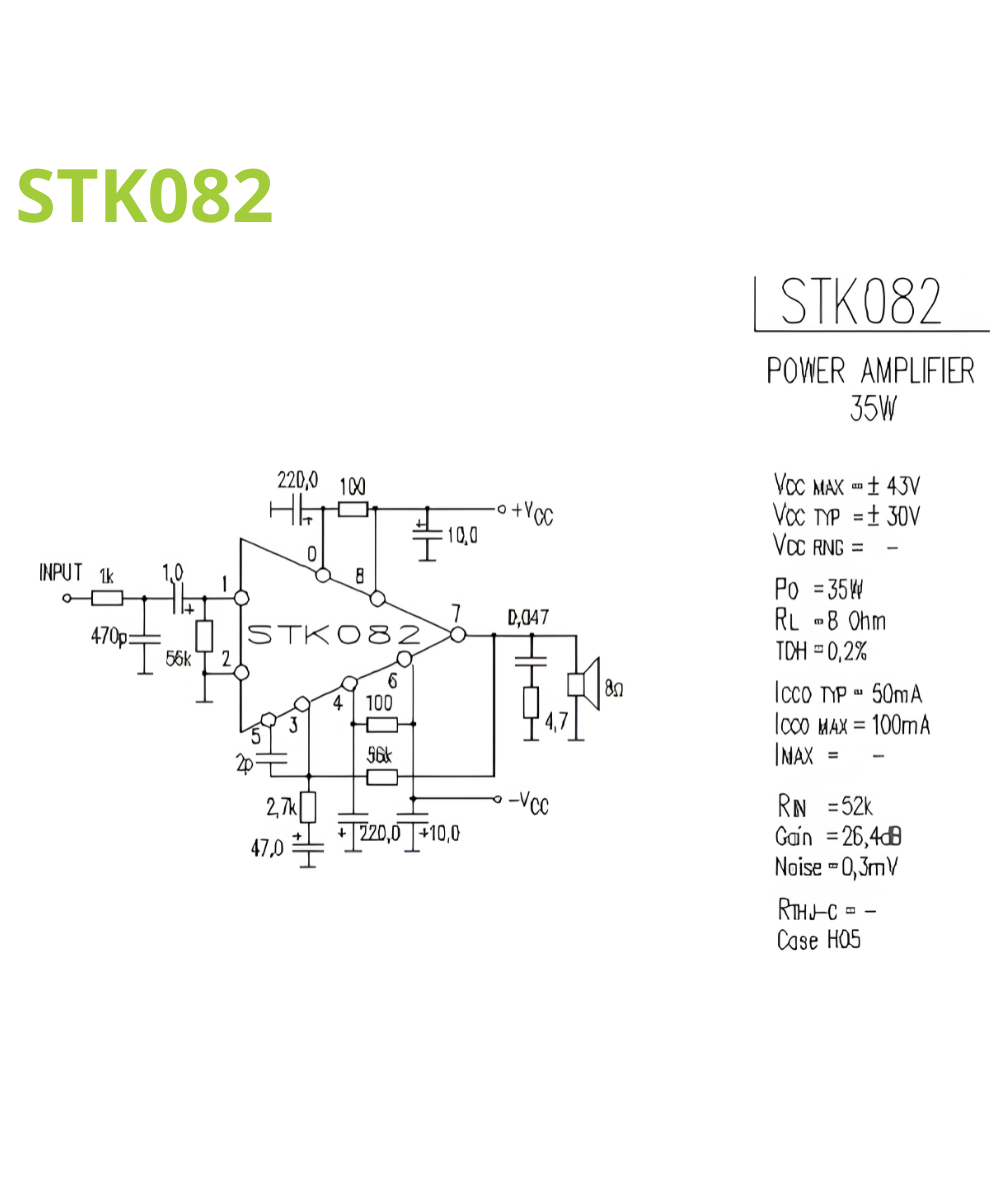

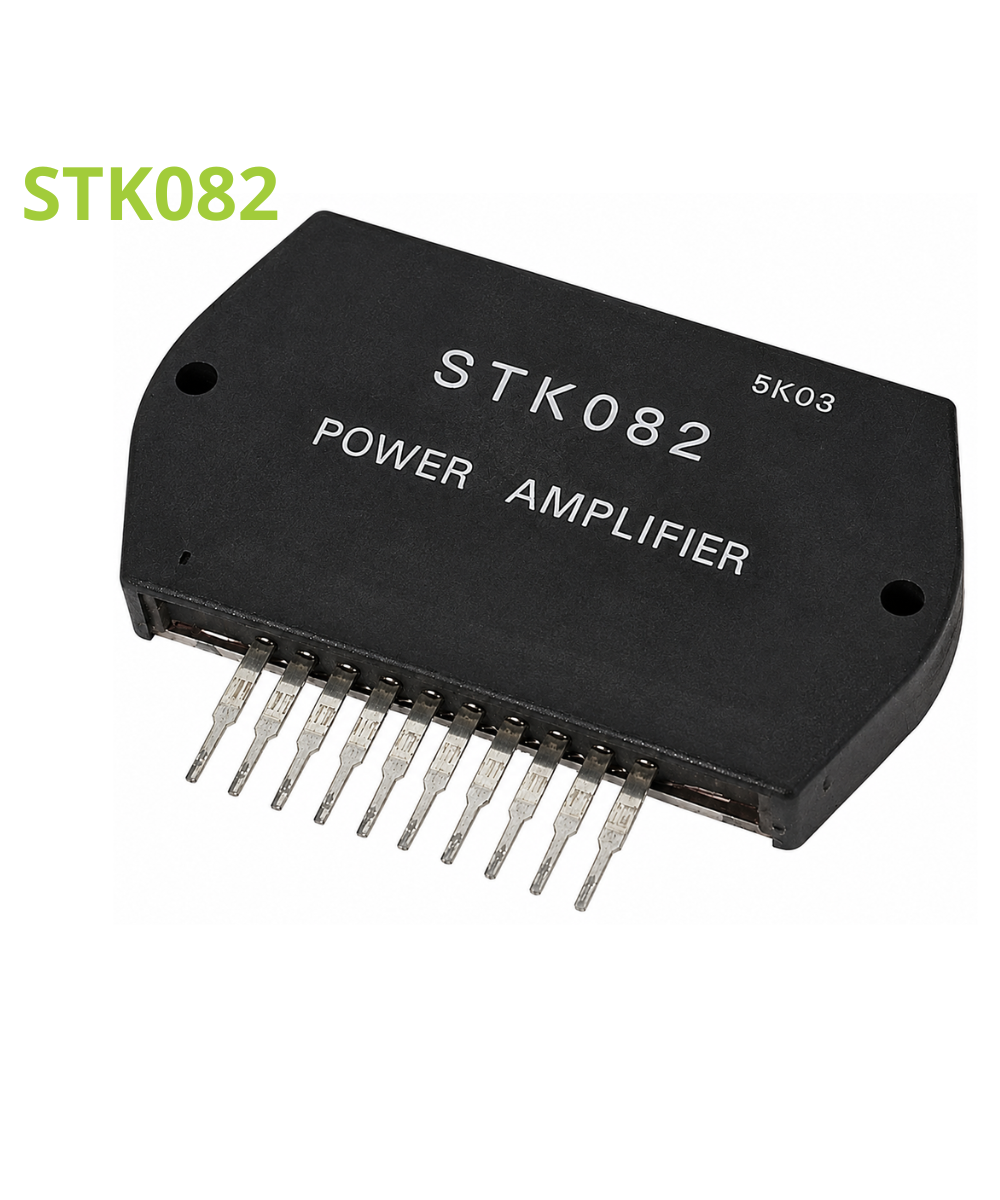

1. Modelo STK082

Potencia Mínima de Salida (AF): 35 Watts (sobre carga de 8 Ohmios).

Voltaje de Alimentación Recomendado: +/-30V CC (Fuente Dual Simétrica).

Voltaje Máximo de Operación: +/-43V CC.

Distorsión Armónica Total (THD): Menor a 0.2% a potencia nominal (frecuencias de 20 Hz a 20 kHz).

2. Modelo STK084

Potencia Mínima de Salida (AF): 50 Watts (sobre carga de 8 Ohmios).

Voltaje de Alimentación Recomendado: +/-35V CC (Fuente Dual Simétrica).

Voltaje Máximo de Operación: +/-50V CC.

Distorsión Armónica Total (THD): Menor a 0.2% a potencia nominal (frecuencias de 20 Hz a 20 kHz).

Corriente Máxima del Colector: 7 Amperios.

3. Modelo STK085

Potencia Mínima de Salida (AF): 60 Watts (sobre carga de 8 Ohmios).

Voltaje de Alimentación Recomendado: +/-38V CC a +/-40V CC (Fuente Dual Simétrica).

Voltaje Máximo de Operación: +/-55V CC.

Distorsión Armónica Total (THD): Menor a 0.2% a potencia nominal (frecuencias de 20 Hz a 20 kHz).
