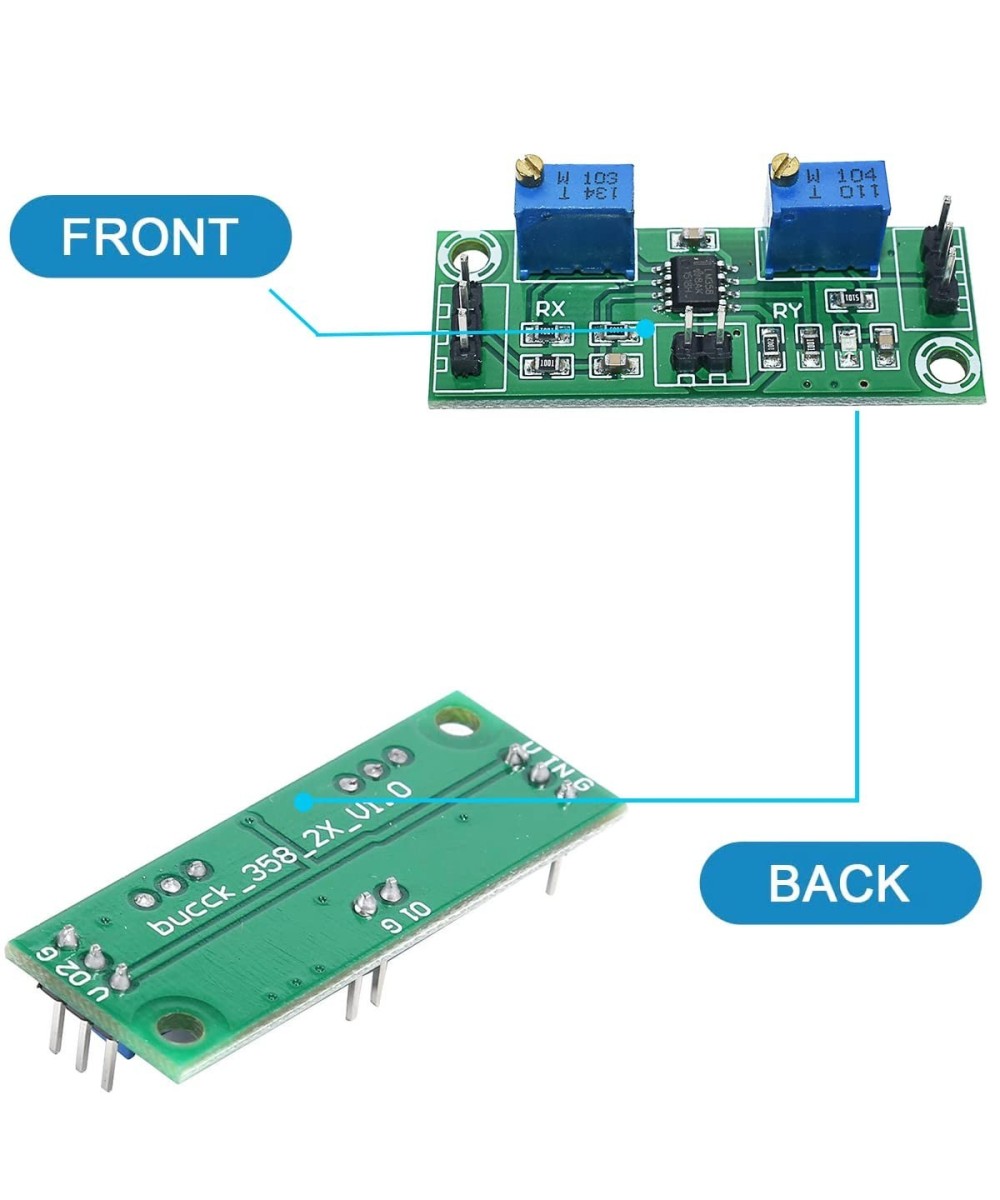

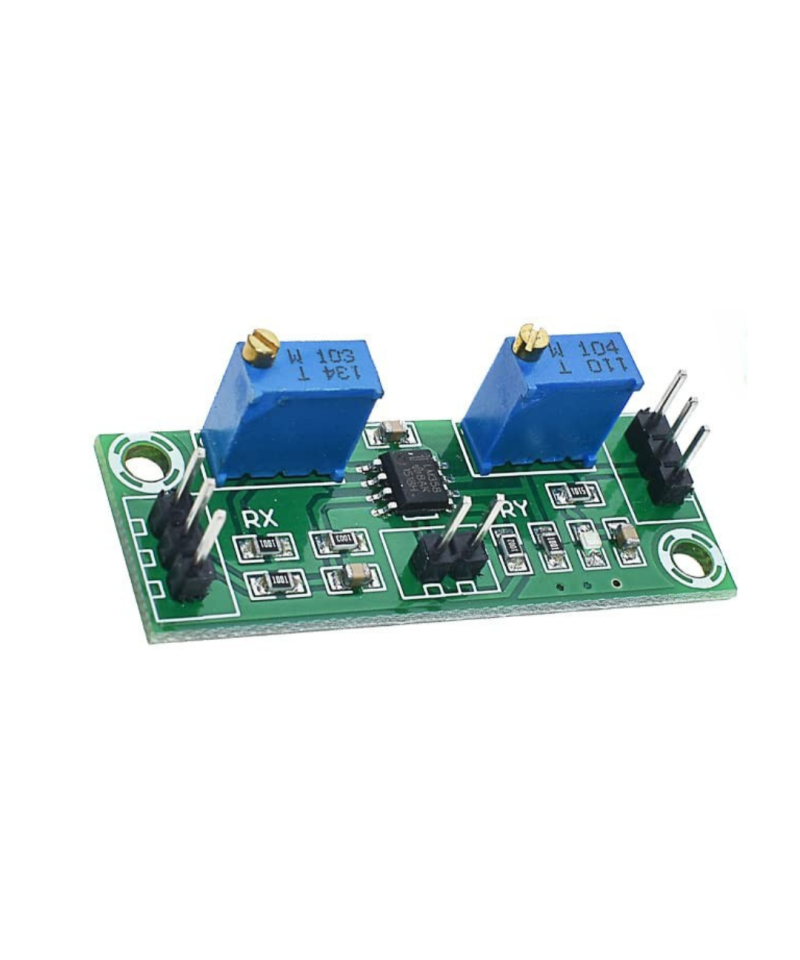

Amplificador operacional LM358 de señal y voltaje debil

Descripción:

LM358 es el amplificador operacional de dos etapas central, que puede amplificar señales débiles de CC, como señales de voltaje de CC y señales de pulso de CC, y puede amplificar señales de milivoltios o incluso más débiles.

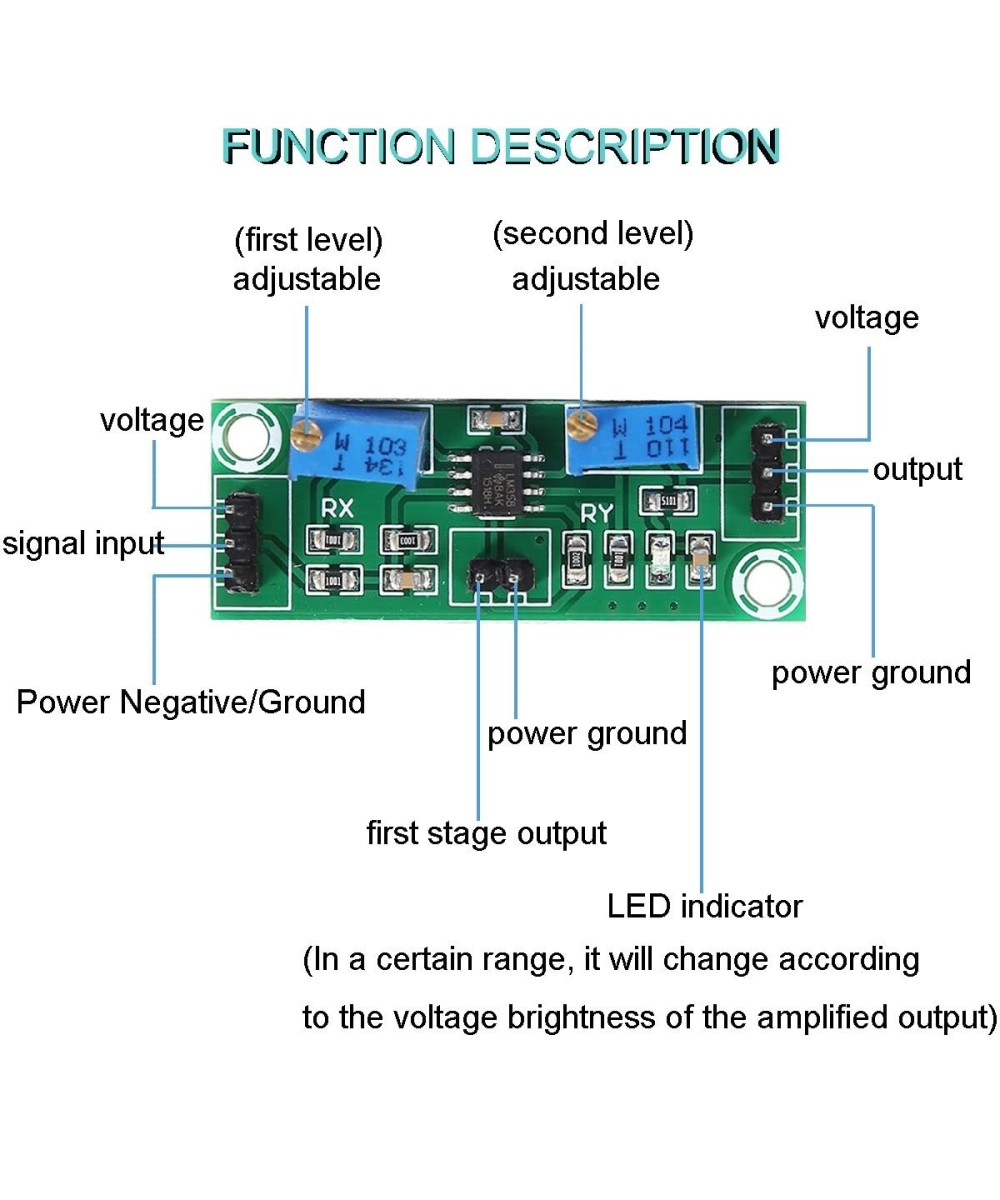

Hay dos potenciómetros para el primer y el segundo nivel es para ajuste de aumento de un solo nivel, pero el aumento total es el producto del aumento de dos niveles, por lo que el aumento se ajustará a un valor muy grande.

Características:

Voltaje de fuente de alimentación: fuente de alimentación de 3.5-24V DC

Salida de corriente: máximo 15-20MA (no lineal)

Voltaje de salida: salida = señal de voltaje de entrada * aumento

Ampliación: múltiple total = primer nivel múltiple * segundo nivel múltiple

Los dos potenciómetros en la placa giran en sentido antihorario para aumentar el múltiplo.

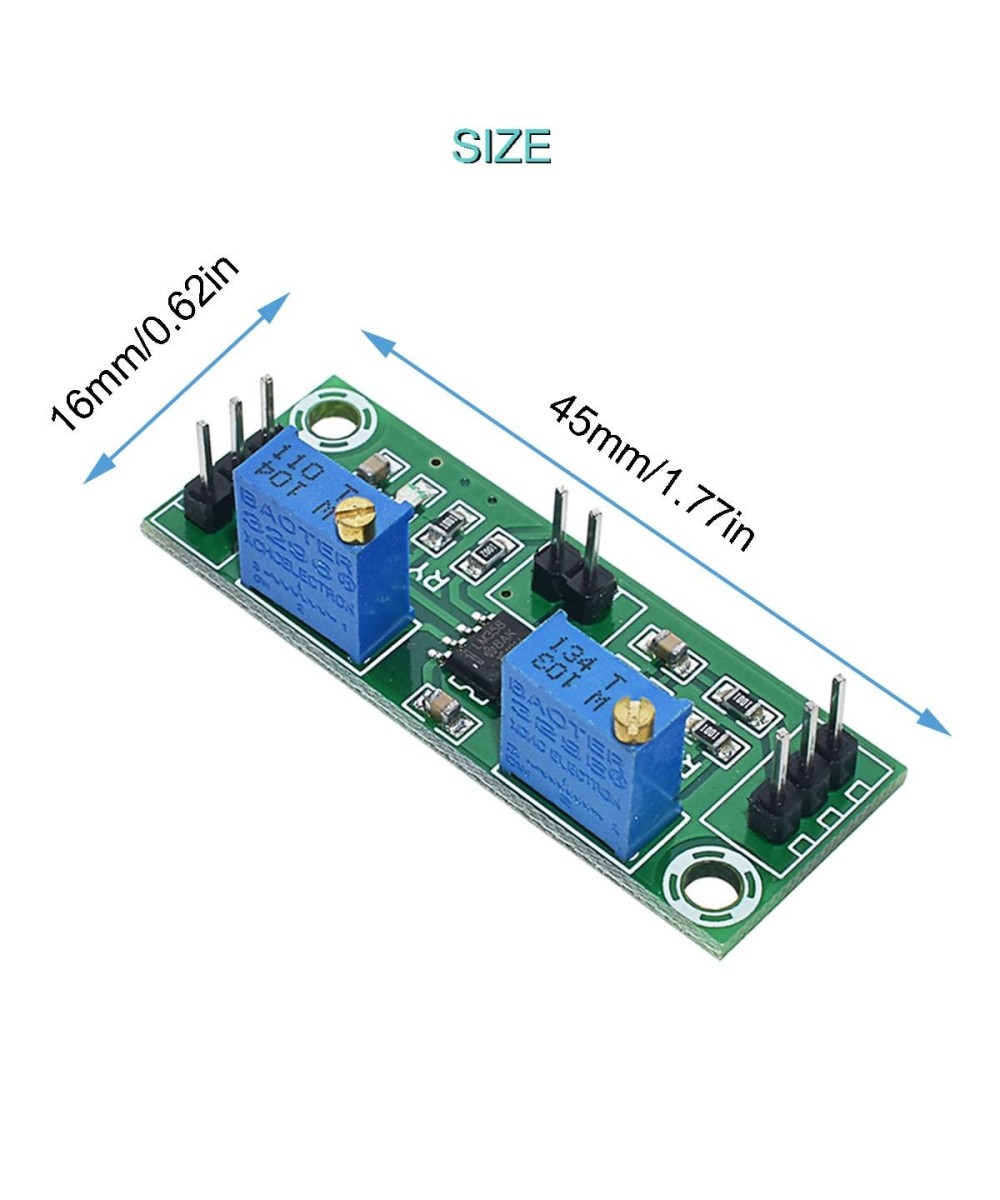

Tamaño del tablero: 45 × 0.669 in
