Modulo Convertidor Analogo 420 a Digital RS485 N4AIA04 8-25VDC

Descripción:

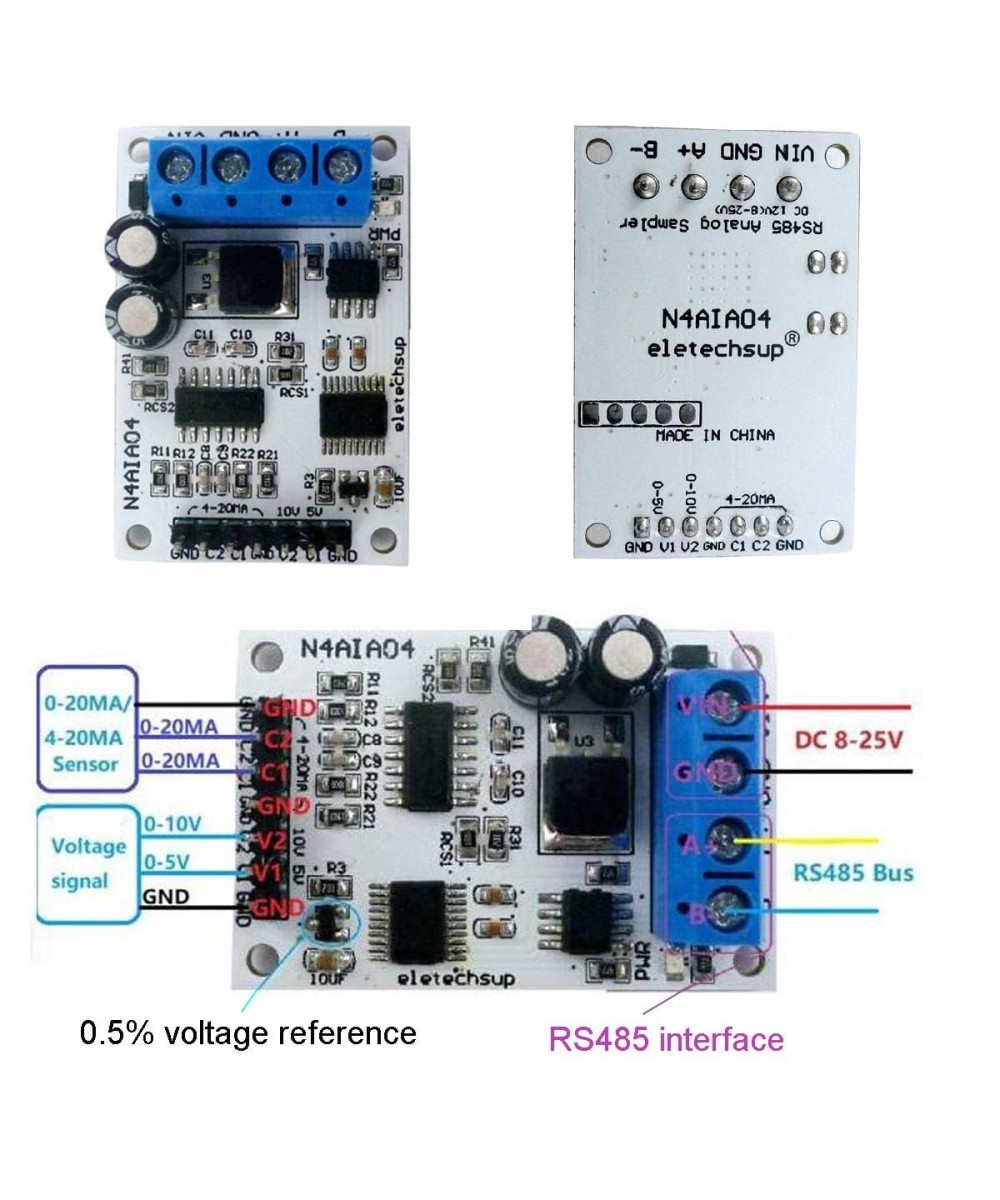

El N4AIA04 es un módulo que convierte lecturas analógicas en digitales. El módulo tiene 4 lecturas de entrada. Los 2 primeros (C1 y C2) se usan para leer 0-20 mA, el tercer canal se usa para 0-5 V (V1) y el cuarto se usa para 0-10 V (V2). El módulo se comunica mediante Modbus RS485. Con el uso de N4AIA04, por ejemplo, aumenta la cantidad de lecturas analógicas de entrada para el ESP32, que solo puede leer voltaje 0-3.3V.

Especificaciones:

Voltaje de funcionamiento: CC 8-25V

Corriente de funcionamiento: 10-14mA

El comando MODBUS RTU admite el código de función 03 06

El rango de medición de voltaje del canal V1 (CH1) es de 0-5 V, el rango de medición de voltaje del canal V2 (CH2) es de 0-10 V, el rango de medición de corriente del canal C1/C2 (CH3/4) es de 0-20 mA/4-20 mA

La resolución de voltaje es de 0,01 V, la precisión de la medición es del 1 %; la resolución actual es 0.1MA, la precisión de medición es 1%; si el error es superior al 1%, se puede calibrar

Los comandos MODBUS se pueden hacer serial HyperTerminal (asistente serial) O PLC Enter

El modo de comando MODBUS admite hasta 247 dispositivos en paralelo

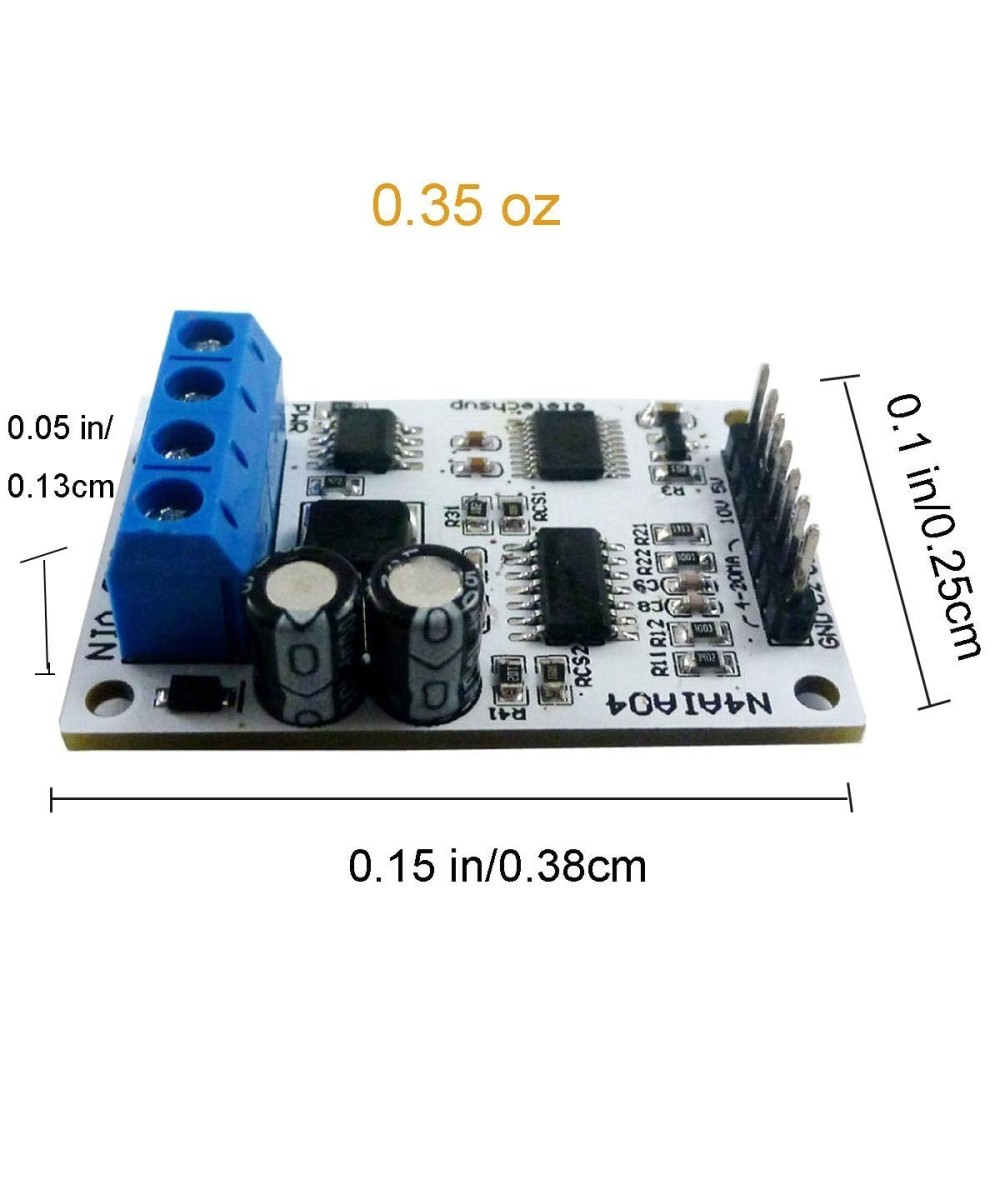

Dimensiones: 45x30x15mm

Peso neto: 11g

Precisión: El módulo de detección de corriente y detección de voltaje RS-485 es un SPS industrial automatizado, un medidor electrónico, muy preciso y confiable.

Conecte varios módulos: el producto puede conectar hasta 247 módulos cambiando la dirección RS485 (si hay más de 16 dispositivos, se recomienda el uso de un repetidor RS485).

Vida cómoda: este producto es una formación de dos caras de hogar inteligente y automatización del hogar. Puede hacer su vida más cómoda.

Rango de medición: el rango de medición para el voltaje del canal V1 es 0-5V, el rango de medición para el voltaje del canal V2 es 0-10V, el rango de medición para la corriente del canal C1/C2 es 0-20MA.

Con respecto a la calibración: la resolución de voltaje es de 0,01 V, la precisión de medición es de 1 %, la resolución de corriente es de 0,1 mA, la precisión de medición es de 1 %. Si el error es superior al 1%, se puede calibrar.

Características:

1 tensión de trabajo 8-24 V.

2 corriente de trabajo: 10-15 mA.

3 Instrucciones MODBUS RTU compatible con código de función 03 06.

4 El rango de medición de voltaje del canal 4 V1 es de 0 a 5 V, el rango de medición de voltaje del canal V2 es de 0 a 10 V, el rango de medición de corriente del canal C1/C2 es de 0 a 20 mA.

5 La resolución de 5 voltajes es de 0,01 V, la precisión de la medición es del 1%; la resolución actual es 0.1MA, la precisión de medición es 1%; si el error es superior al 1%, se puede calibrar.

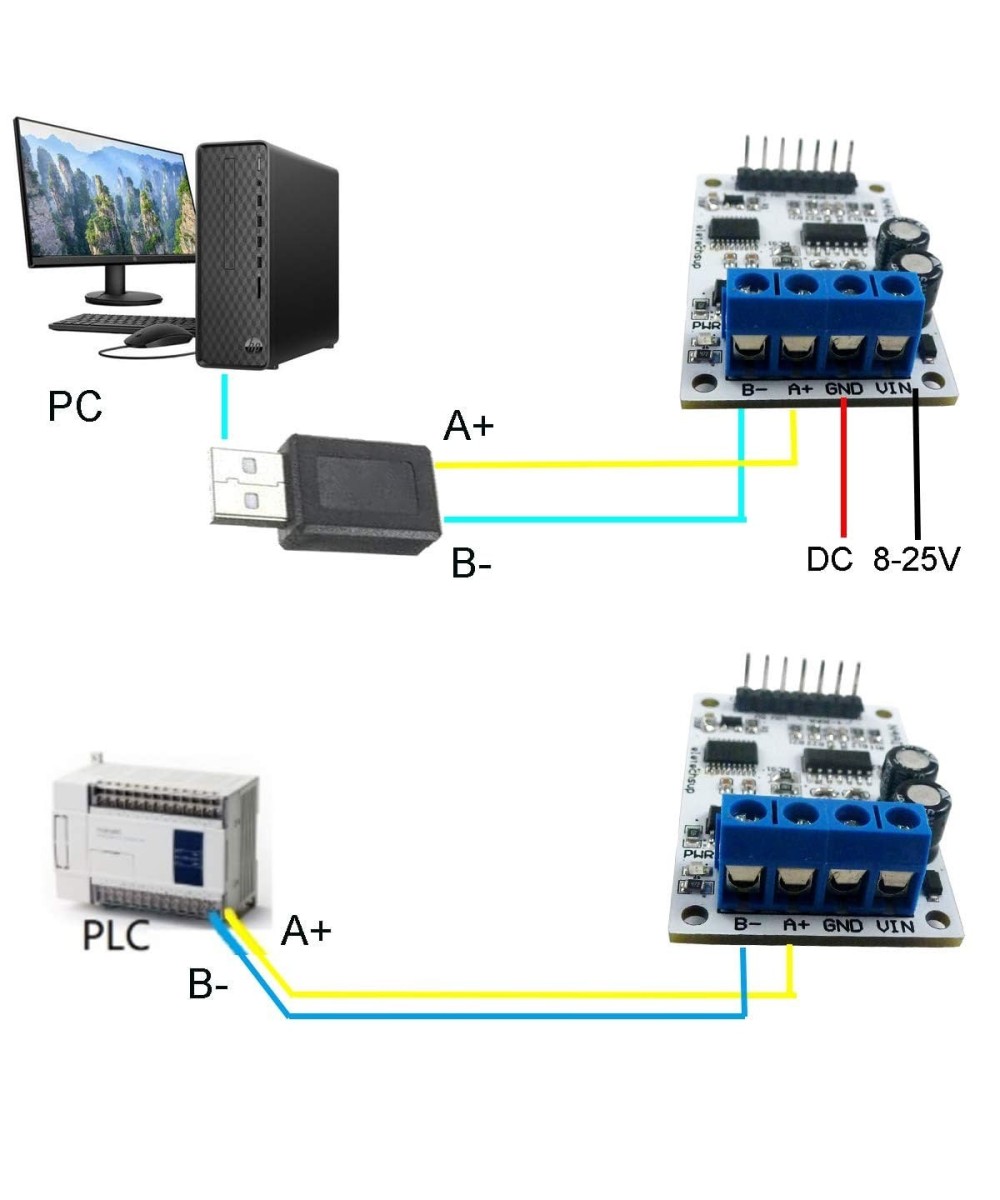

6 Además de la entrada de superterminal del puerto serie de la computadora, los comandos MODBUS RTU también pueden ser ingresados ​​por PLC

7 En el modo de comando Modbus RTU, puede admitir hasta 247 dispositivos para ser utilizados en paralelo.

8 medidas: 45x30x15.

9 Peso: 10 gramos

Incluye:

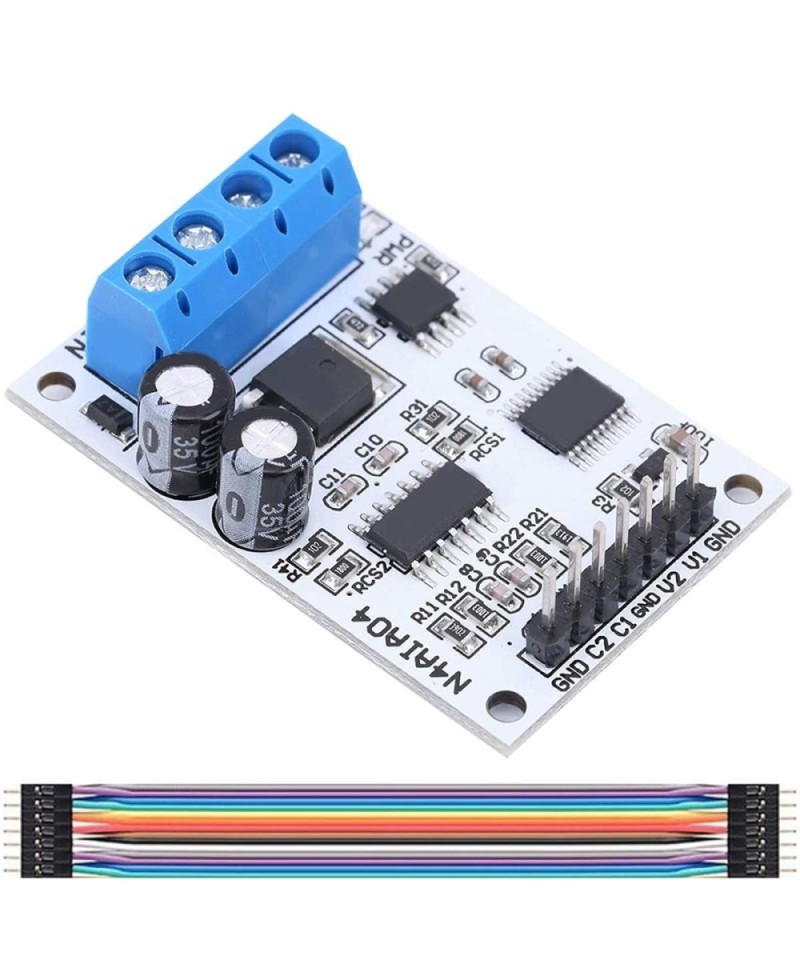

1 x Convertidor 420 a RS485

15 x Jumper M-H
