Programador USB CH341 con Base1.8v SPI Flash Sop8 Dip8 W25

Descripción:

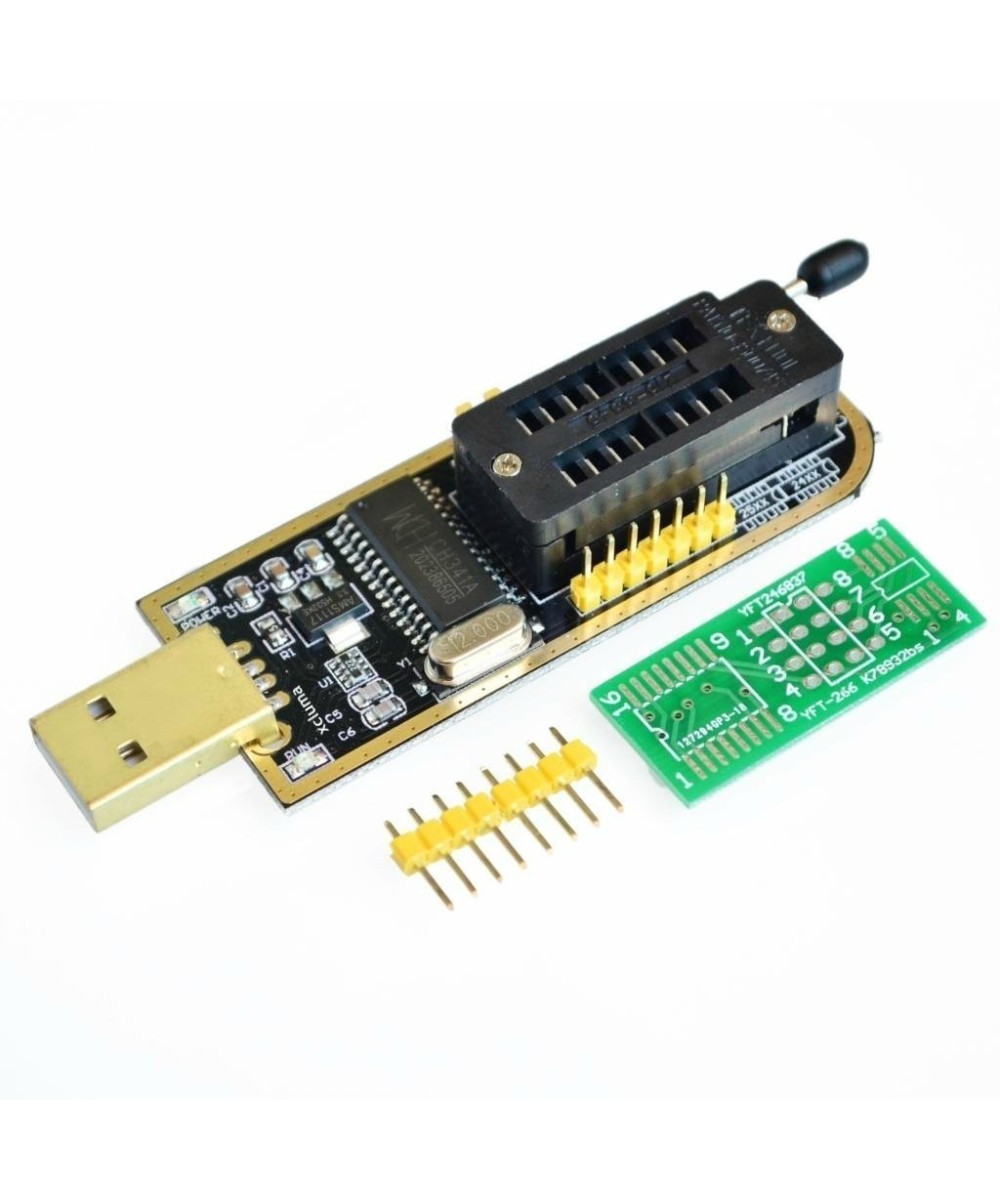

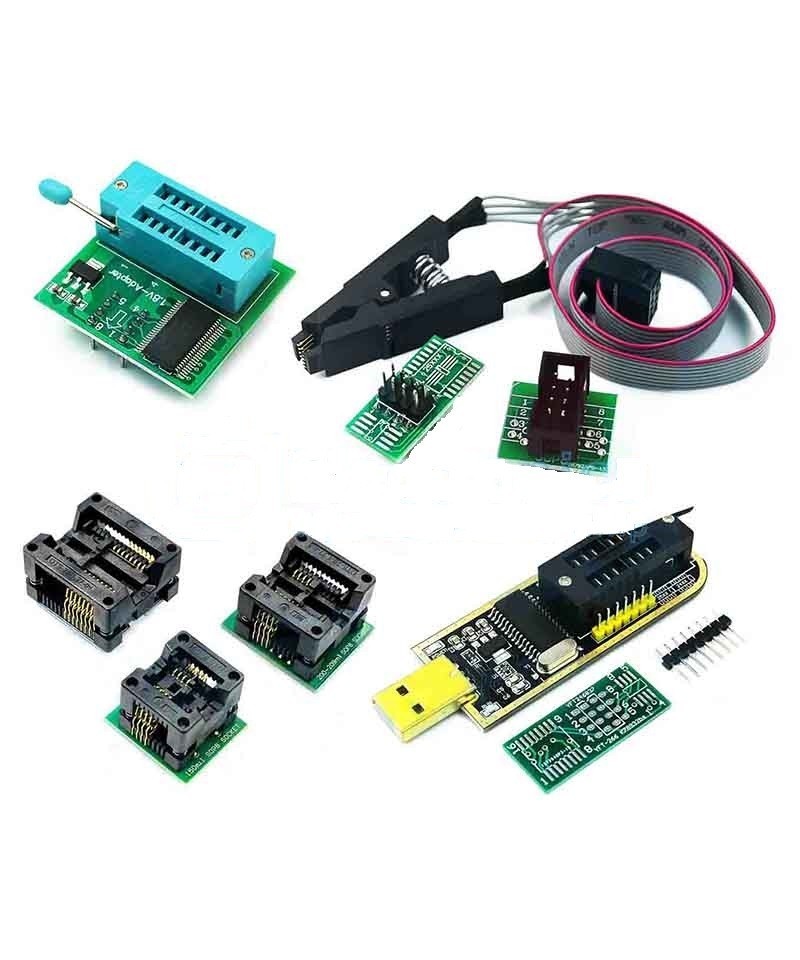

- Este mini USB CH341A 24 25 Series EEPROM Flash BIOS USB Programmer está diseñado para admitir EEPROM de la serie 24xx y chip SPI flash de 8 pines/16 pines de la serie 25xx. Está equipado con el chip CH 341A, puede reconocer automáticamente el chip de la serie 25 y su lámpara indicadora de la serie 24/25 le permite al usuario reconocer fácilmente el estado de funcionamiento del módulo. Este increíble programador también es fácil de usar porque admite la conversión de USB a TTL y la placa convertidora SOP8 SOP16 a DIP8 facilita la conexión con diferentes chips.

- CH341 es un chip de conversión de bus USB que proporciona UART, puerto de impresora, serie paralela y síncrona con bus USB de 2 o 4 cables. En el modo UART, CH341 proporciona señales de control de velocidad alternas, como habilitación de transferencia en serie, recepción en serie lista, etc. También proporciona una señal de comunicación de MÓDEM común para expandir UART para computadora o actualizar el dispositivo de interfaz síncrona común al bus USB directamente.

- En el modo de puerto de impresora, el CH341 proporciona un puerto de impresora USB estándar que combina el protocolo USB relevante y el sistema operativo Windows utilizado para actualizar la impresora paralela normal al bus USB directamente. En modo paralelo, CH341 proporciona un paralelo de 8 bits en modo EPP o MEM. Se puede usar para ingresar/salir datos directamente sin MCU/DSP. Además, CH341A también es compatible con algunas interfaces seriales síncronas comunes, como 2 cables (SCL, SDA) y 4 cables (CS, SCK/CLK, MISO/SDI/DIN y MOSI/SDO/DOUT).

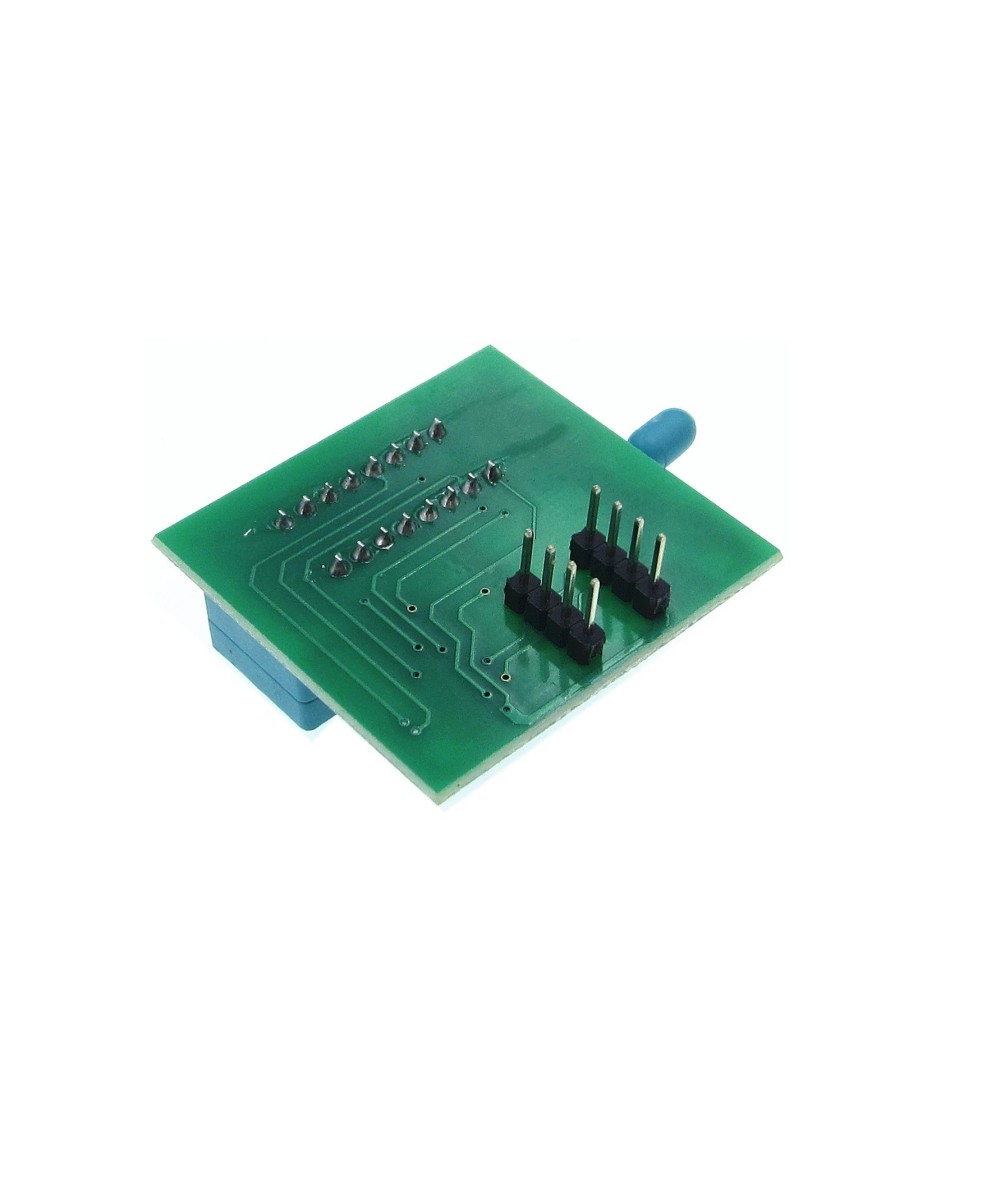

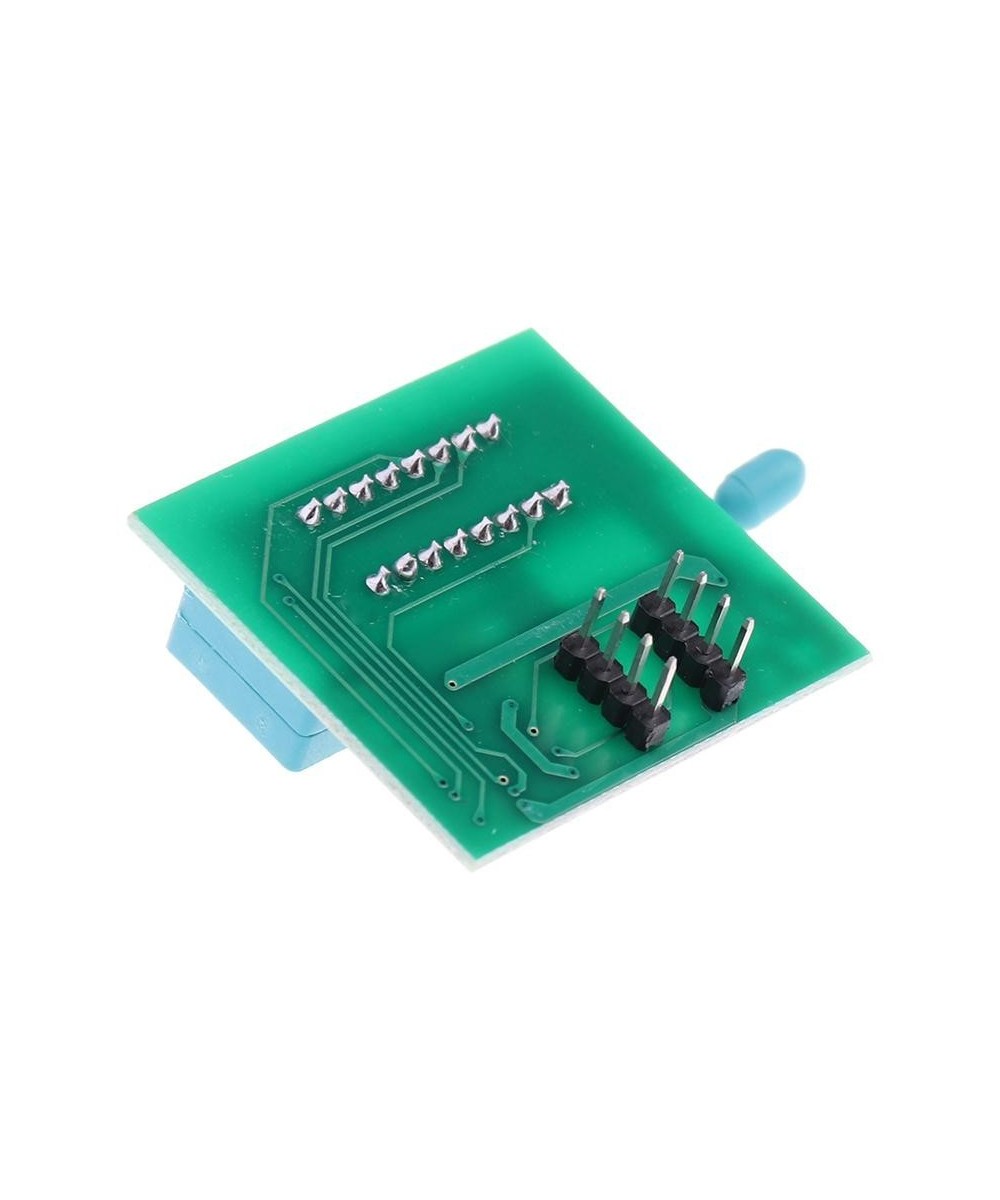

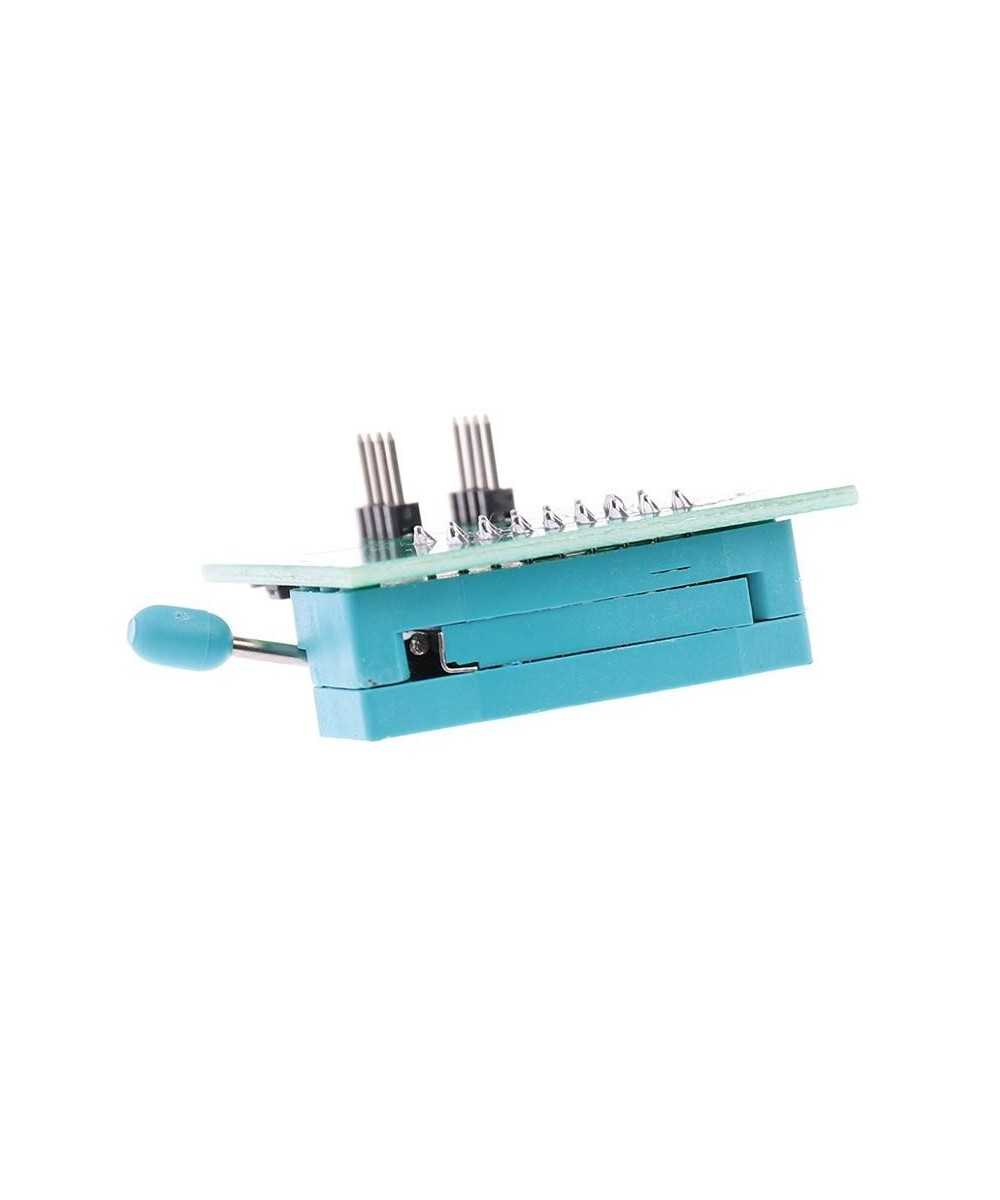

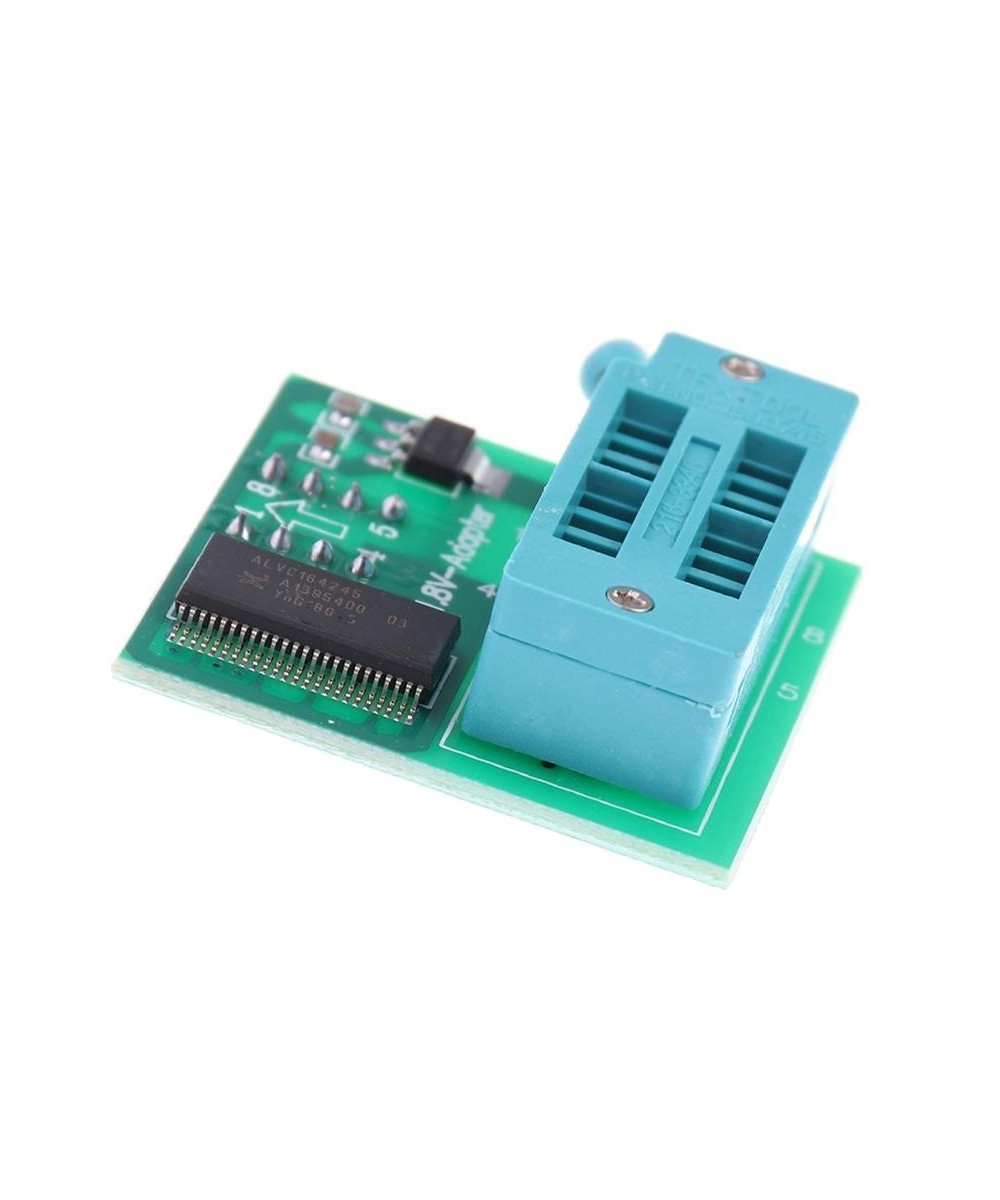

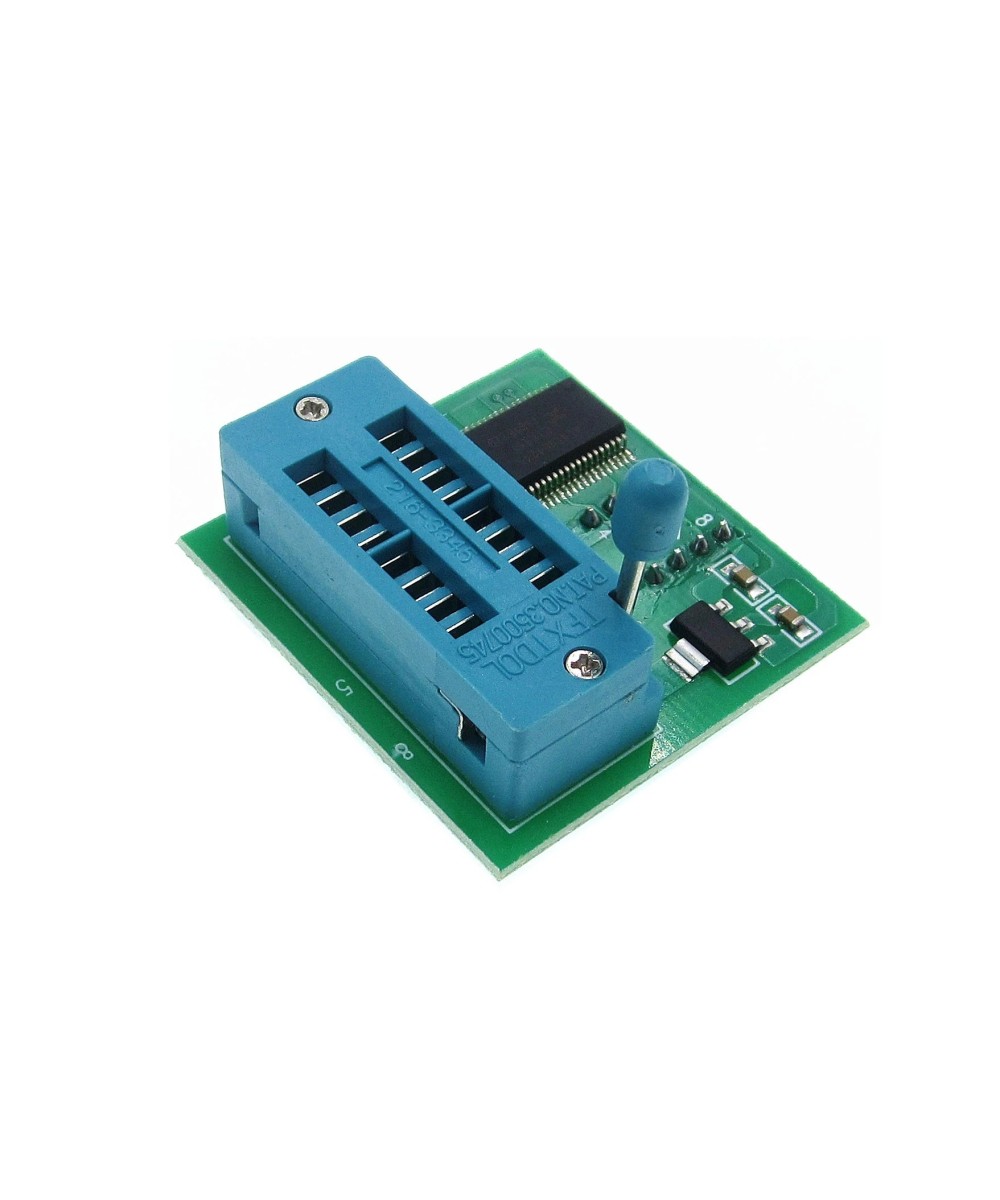

- El bloque de conversión puede usar algunos chips de 1,8 v como huabang w25q64, wang hong mx25u1635, mx25u6435 y así sucesivamente en el programador de 3,3 v para quemadura de conversión. Estos chips se utilizan generalmente en las placas base de los ordenadores apple.

- El chip principal de 1,8 v aplicable al chip es el mismo:

Winbond W25q10ew, w25q20ew, w25q20bw, w25q40bw

- En el macro:

Mx25u5121e, mx25r512f, mx25u1001e, mx25r1035f, mx25u2033e, mx25r2035f, mx25u4035,

Mx25u4033e, mx25u4032e, mx25r4035f, mx25u8035, mx25u8035e, mx25u8033e,

Mx25r8035f, mx25u1635e, mx25v1635f, mx25v1635f,

Mx25r3235f, mx25u6473f, mx25u6435f, mx25r6435f, mx25u12873f, mx25u12835f,

Mx25u25635f, mx25u51245g, mx25um51245g, mx66u51235f

Características:

1. Los cortes e interfaces precisos garantizan un ajuste perfecto, fácil de instalar.

2. Los chips profesionales proporcionan un excelente rendimiento en el sistema.

3. El producto utiliza materiales de alta calidad, evita eficazmente la corrosión y el desgaste, duradero de usar.

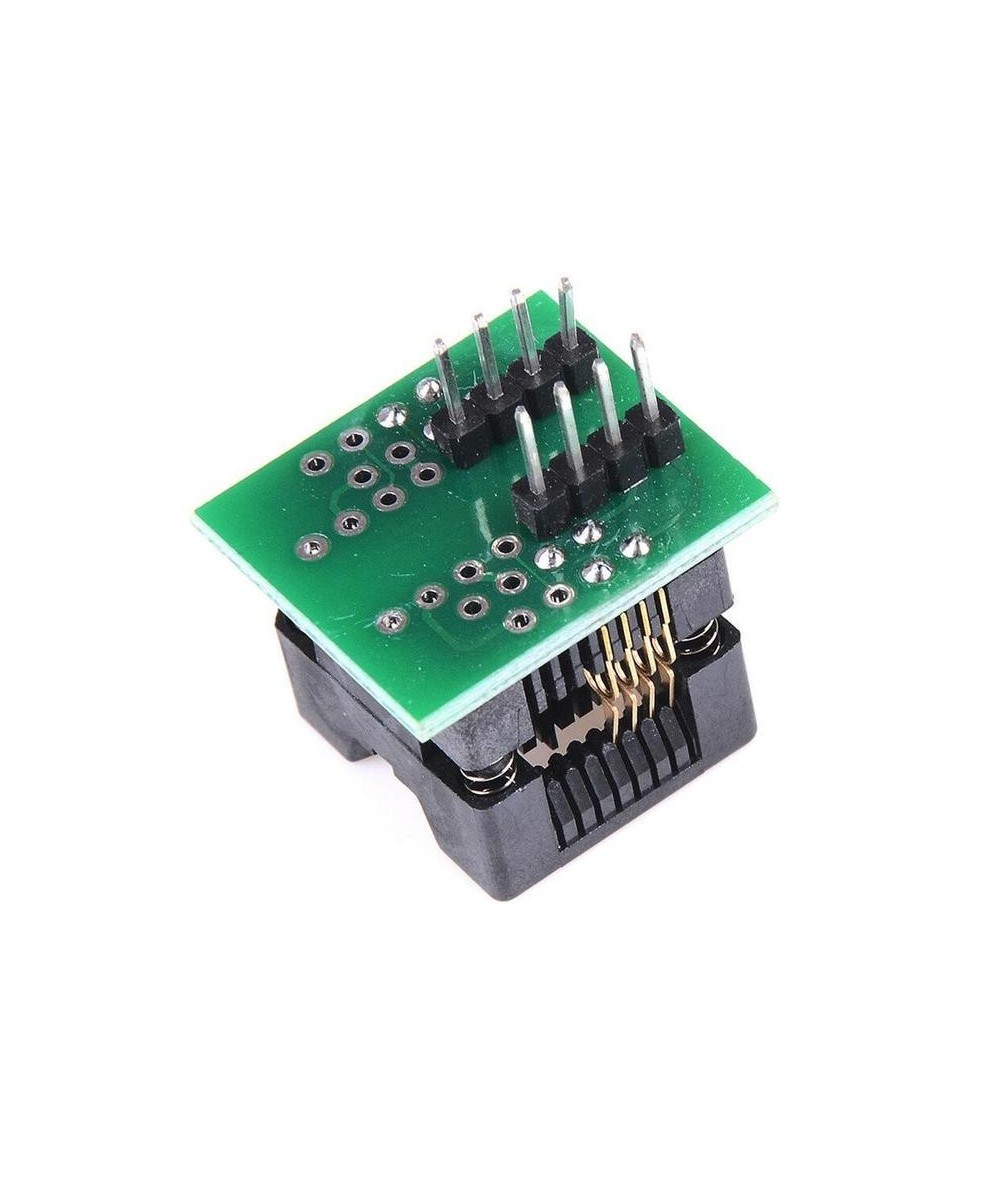

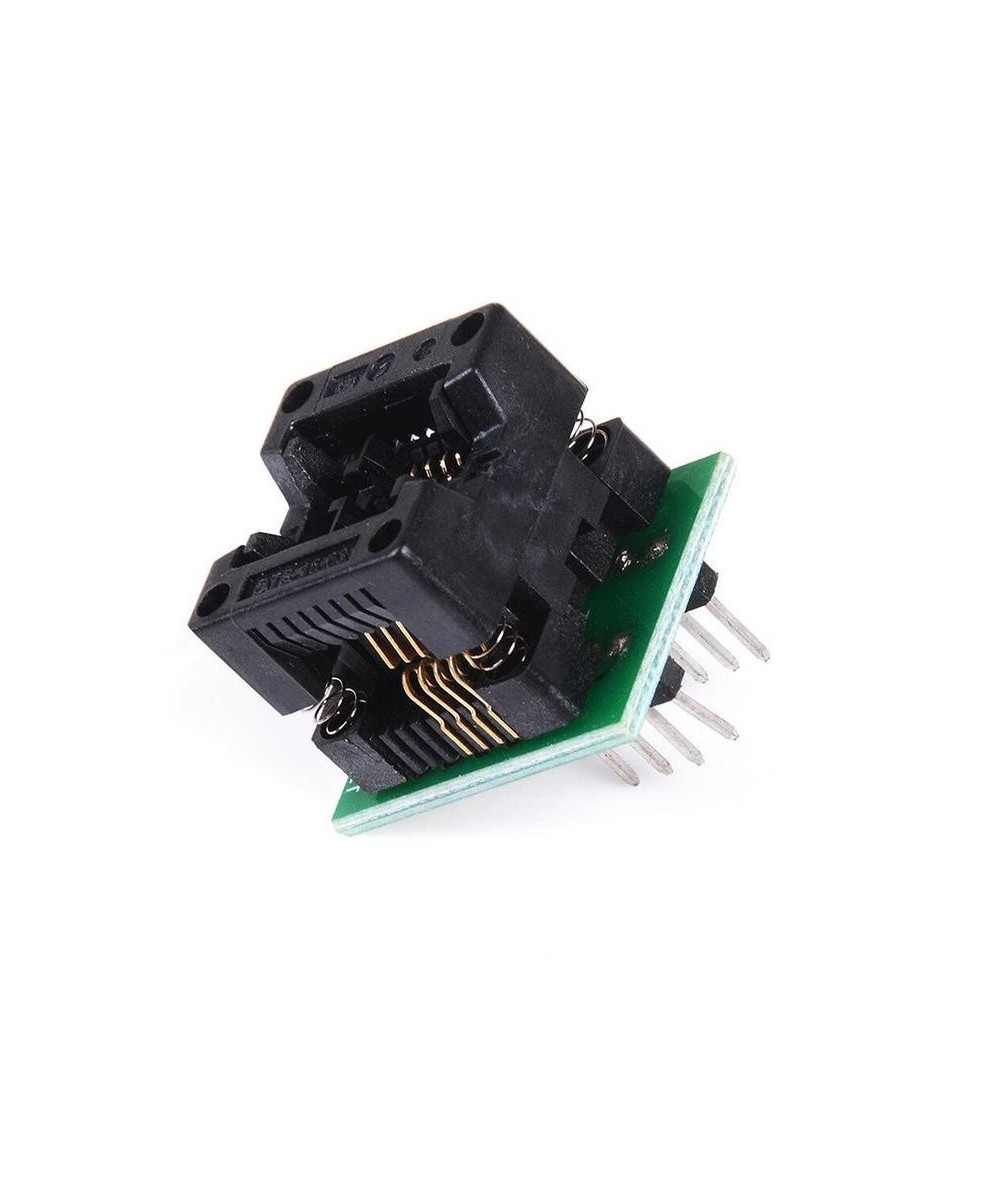

4. Puede soportar 1,8 V SPI Flash chip SOP8 y paquete DIP8, como Winbond Electronics.

5. Compacto y ahorra espacio: tamaño razonable y ligero, portátil para llevar y usar.

Especificaciones:

Estado: 100% nuevo.

Tipo de artículo: adaptador de 1,8 V.

Material: plástico.

Color: verde.

Tamaño del producto: aprox. 1.6 x 1.5 x 0.5 in.

Aplicable como chip principal de 1.8 V:

Fite For winbond:

W25q10ew w25q20ew, w25q20bw w25q40ew, w25q40bw, w25q80ew, w25q80bw, w25q16dw, w25q16fw, w25q32dw, w25q32fw, w25q64dw, w25q64fw, w25f128fw

Fite For In the macro:

Mx25u5121e mx25r512f, mx25u1001e mx25r1035f, mx25u2033e, mx25r2035f, mx25u4035,

Mx25u4033e mx25u4032e, mx25r4035f mx25u8035, mx25u8035e, mx25u8033e, mx25u8032e.

Mx25r8035f mx25u1635e, mx25v1635f mx25u1635f, mx25r1635f, mx25u3235e, mx25u3235f,

Mx25r3235f mx25u6473f, mx25u6435f mx25r6435f, mx25u12873f, mx25u12835f,

Mx25u25635f mx25u51245g, mx25um51245g mx66u51235f

Enlaces de referencia:

Recupera Bios mal Flasheado sin desoldar nada/ALberto Guzman

AsProgrammer_1.4.0 (Compatible con eeproms de 1.8v)

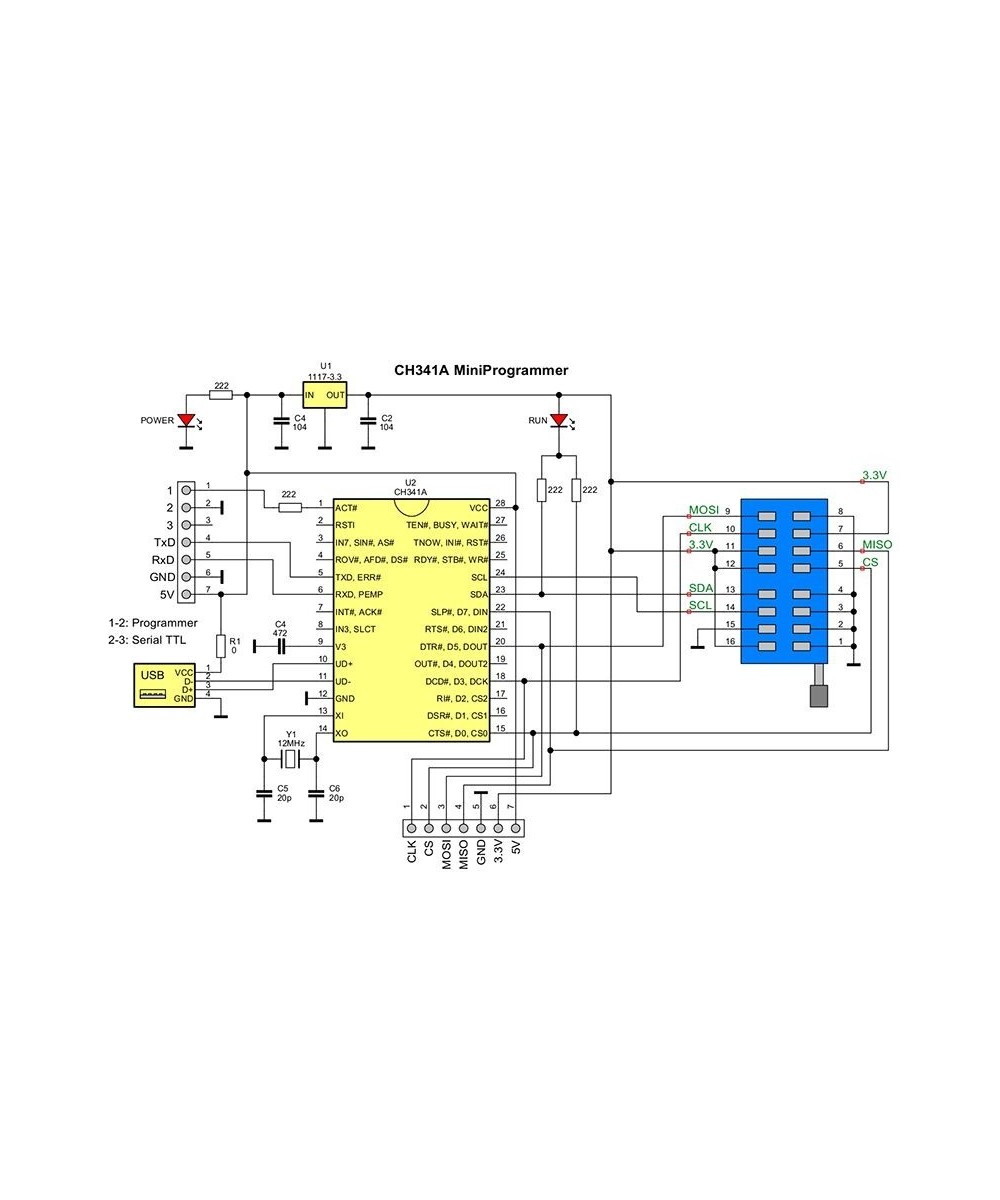

CH341A Mini Programmer Schematic and Drivers

Incluye:

1 x Programador 1.8v Base SPI Flash Sop8 Dip8 W25
