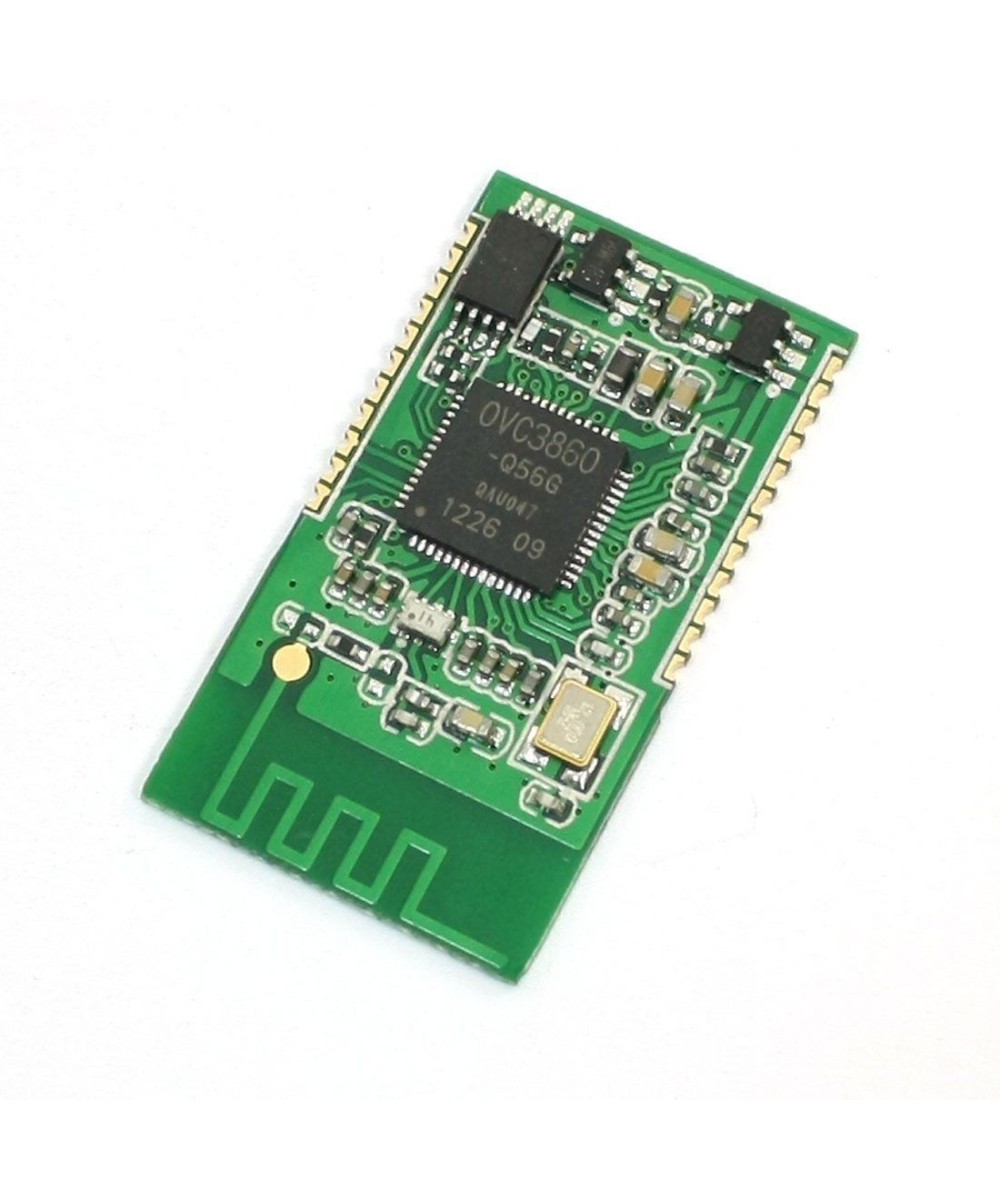

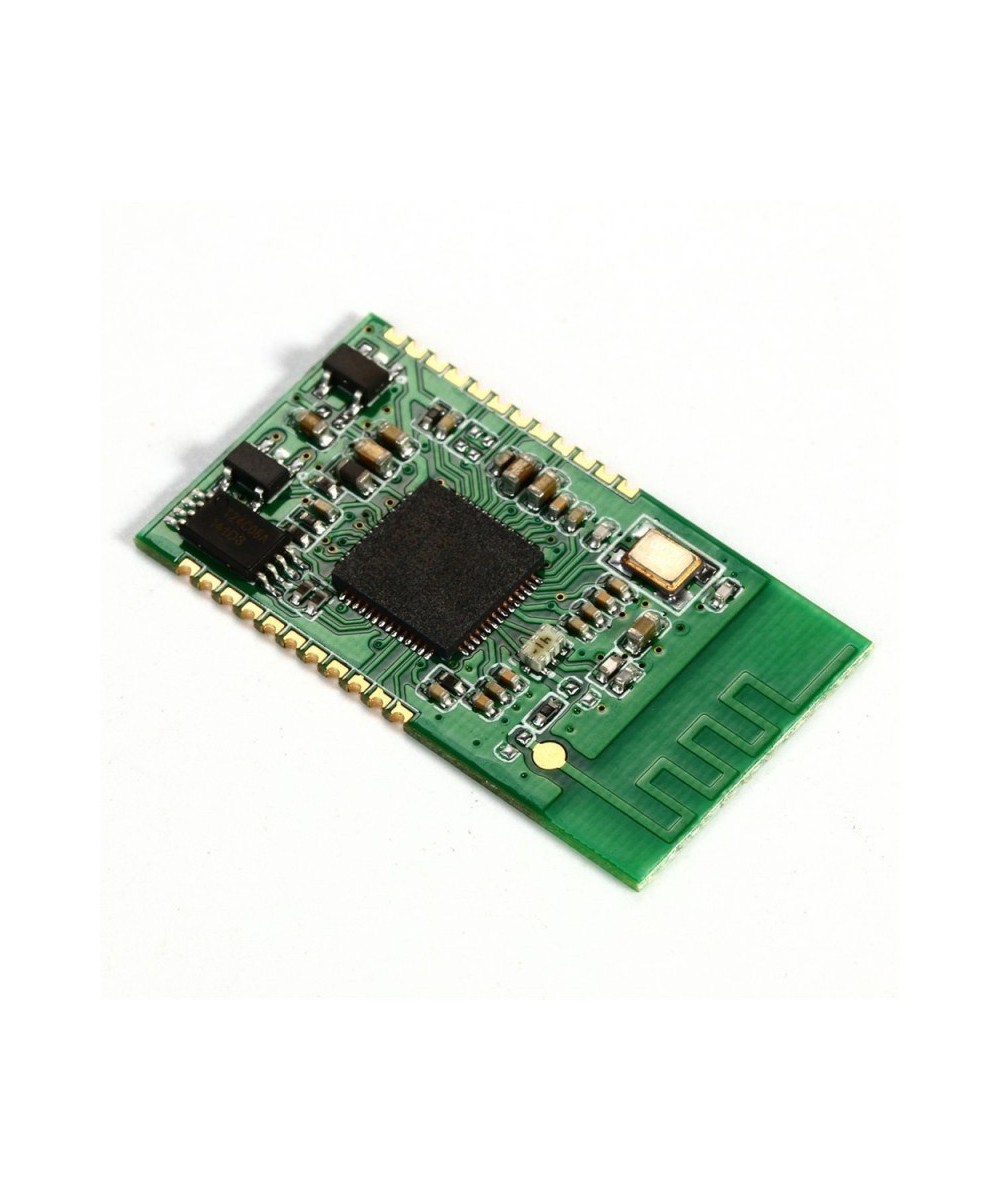

Características Modulo:
Chip: OVC3860
Bluetooth: Versión 2.0
Frecuencia: 2.402-2.48 GHz
Voltaje de operación: 3.0V – 3.6V DC
Voltaje UART: 3.3V
Máx potencia de transmisión: Clase 2 dbm (en la almohadilla de la antena)
Sensibilidad de recepción: mejore que-82dbm
Rango: aprox. 10 metros
Velocidad de datos de hasta 3 Mbps (over the air)
UART velocidad de Transferencia de DATOS: 9600 bps
UART: no soporta el control de flujo
Micrófono: entrada mono
Perfiles Bluetooth: A2DP y AVRCP
Antena externa: Conexión a través de pad SMD
Dimensiones: 30x17x3.4mm
6 funciones controlables: encendido, play, siguiente, anterior, subir volumen, bajar volumen
2 indicadores de luz para mostrar diferentes condiciones de trabajo.
Incluye:
1x Modulo Bluetooth de Audio estéreo XS3868

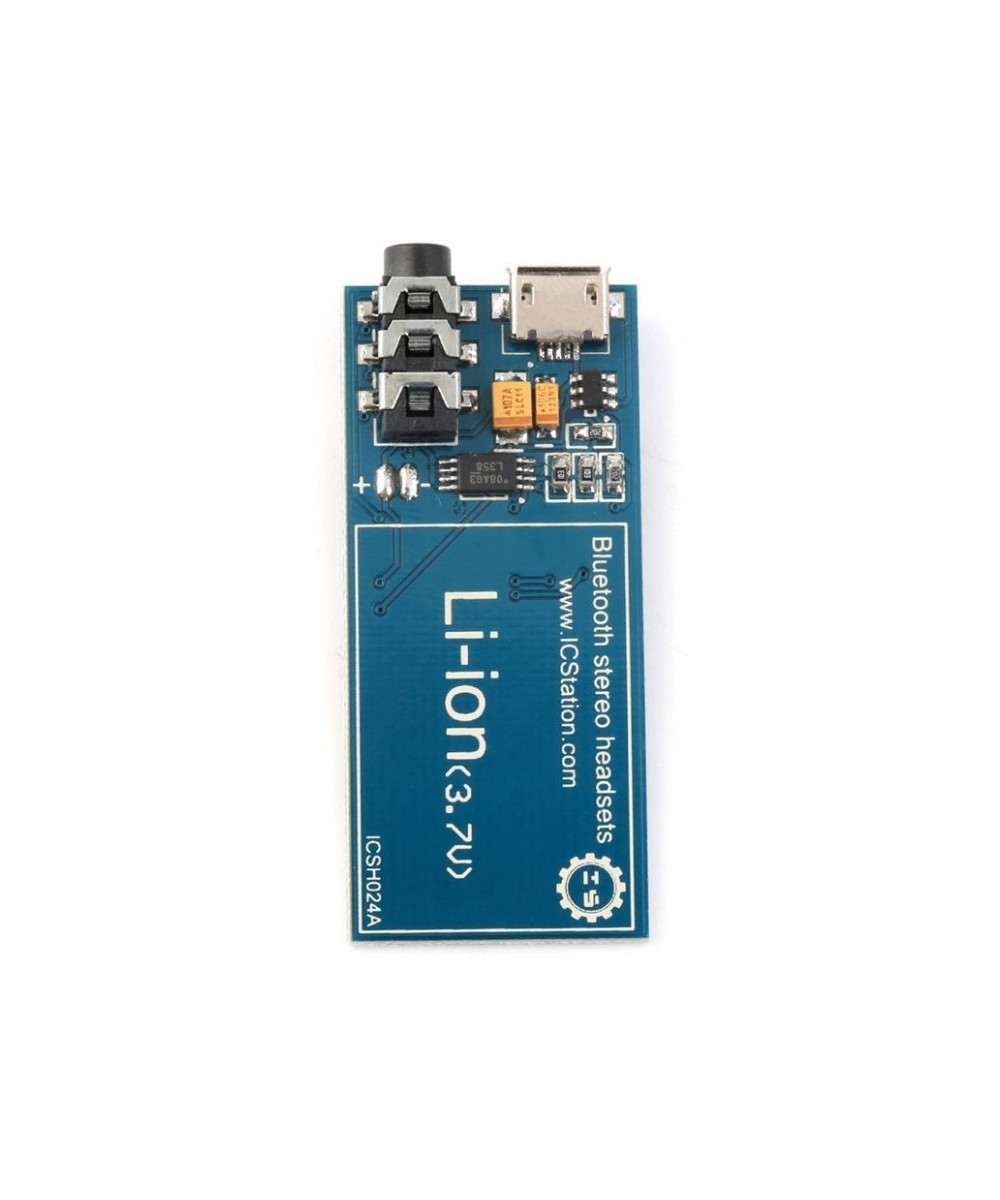

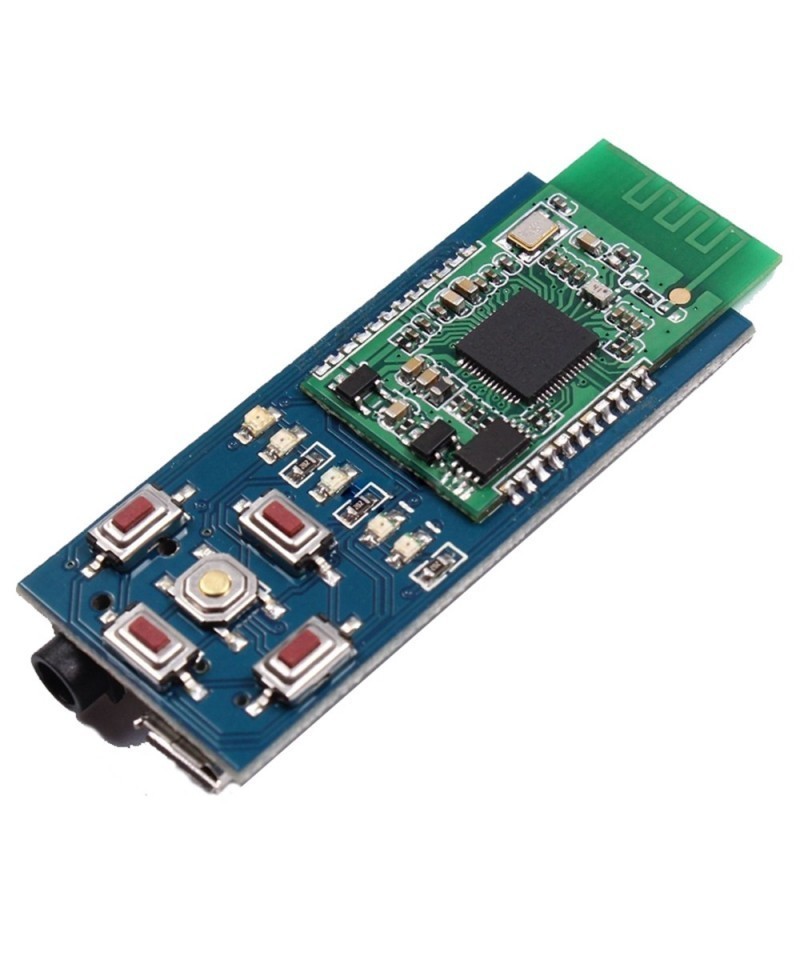

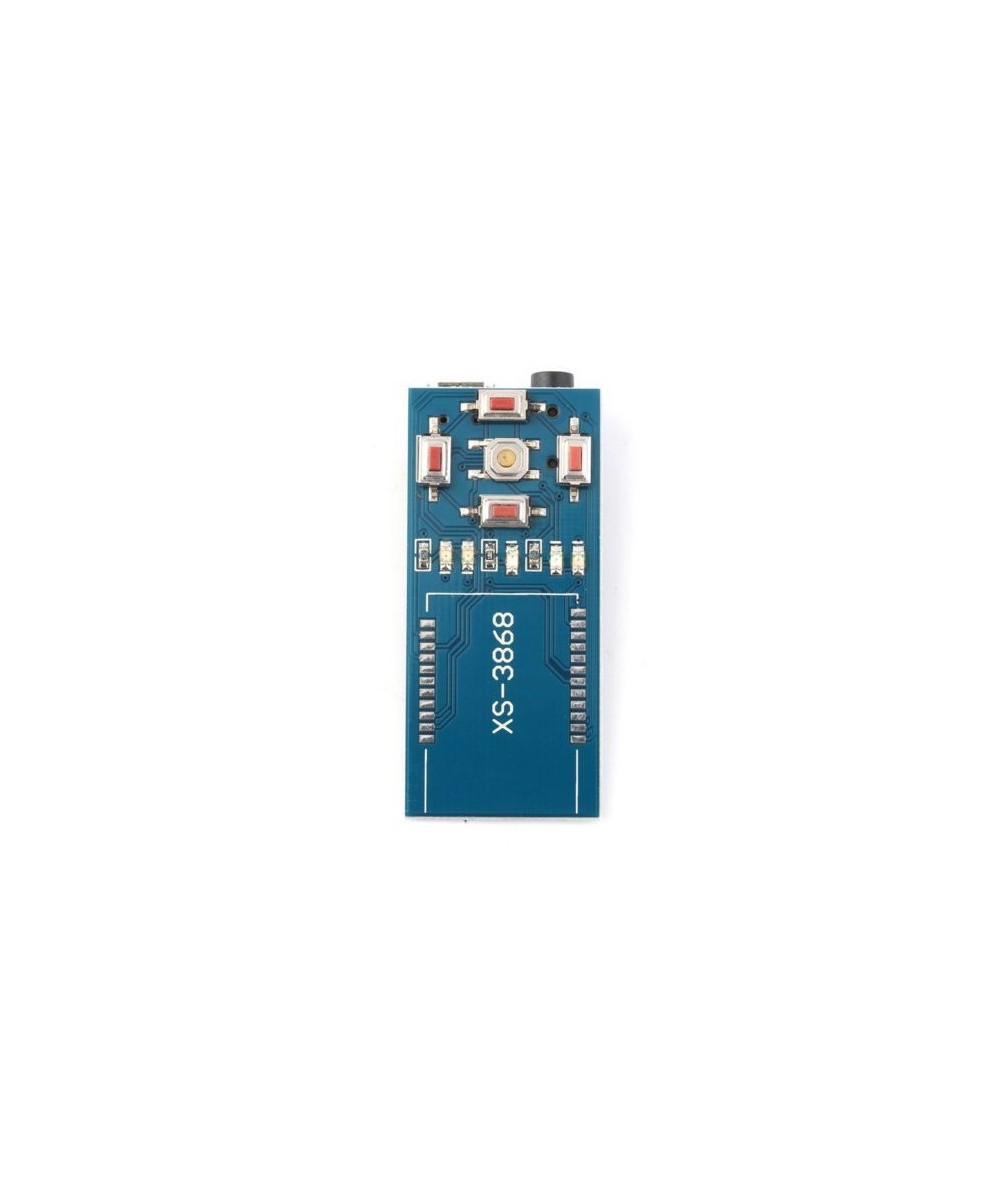

Características Shield
Alta integración, bajo costo, bajo consumo de energía.
cumplir con la especificación Bluetooth2.0
Admite perfiles A2DP V1.2, AVRCP V1.4
EEPROM integrado, se puede configurar para trabajar en modo y parámetros
La salida de audio estéreo puede controlar directamente un altavoz de 40mW 32Ω
Detección de baja tensión
Alcance:
Auriculares estéreo Bluetooth
Estéreo Bluetooth
Presupuesto:
Voltaje de carga USB: 4.2V - 9V
Corriente de carga USB: 400ma
Tensión de alimentación XS-3868: 3.6V - 4.2V
Reproducir música actual: 80MA (MAX)
Con corriente de máquina: menos de 1MA
Tamaño del módulo: 54,5 x 22 mm
1. Instrucciones de uso
Las implicaciones de las luces LED:
D1: recarga
D2: carga completa
D3: la batería está baja
D4: LED1, instrucciones de trabajo bluetooth
D5: LED2, instrucciones de trabajo bluetooth
Las implicaciones clave:

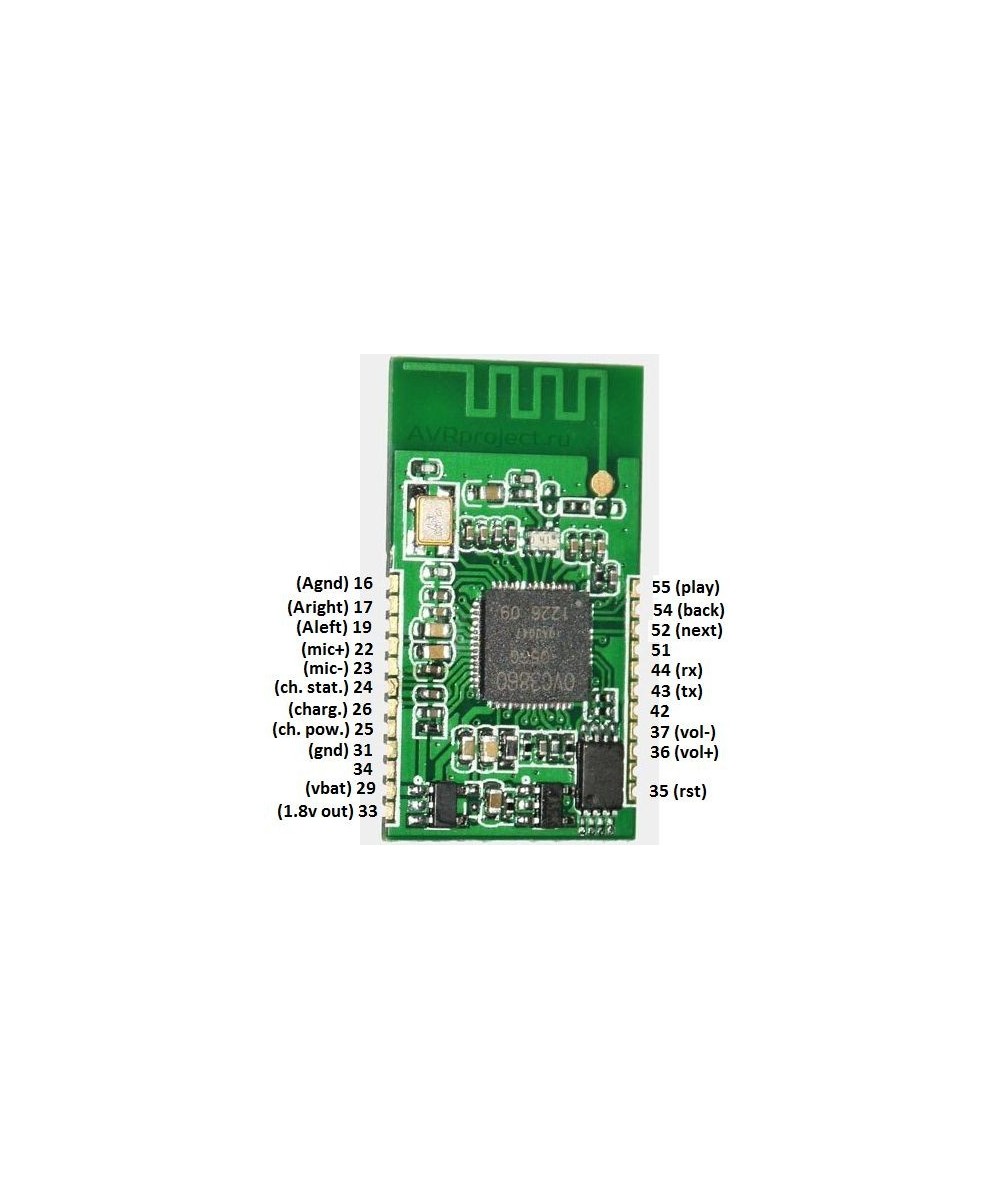

Como foto 2
Anterior: una canción
Siguiente: la próxima canción
VOL -: la reducción de volumen
VOL +: volumen más
Reproducir / Pausa: inicio / Pausa, mantenga presionado el interruptor de la máquina
Matters que necesitan atención
1). Al lado de la antena no puede haber metal
2). Caja de sonido no puede escudo grande
