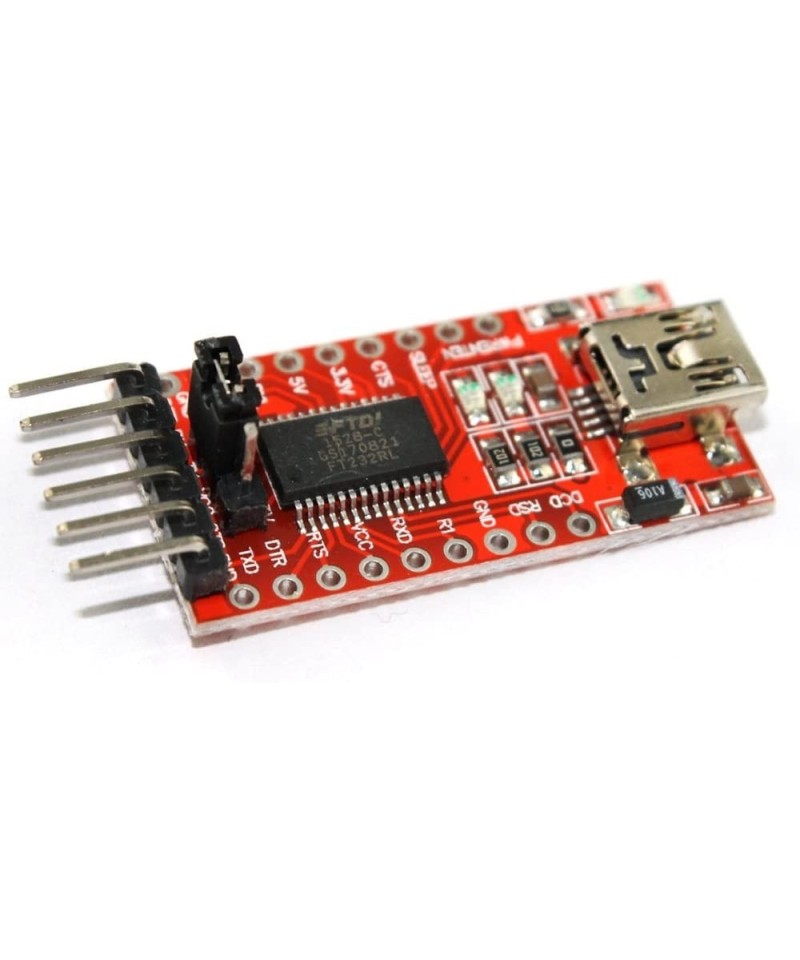

Adaptador USB FTDI a TTL serial FT232RL YP-05

Descripcion:

El Convertidor USB Serial FTDI es un programador, con el podrás programar otros modelo como ejemplo un Pro mini compatible con Arduino he incluso el ESP8266. El programador más habitual es el modelo FT232R de la compañía FTDI (Future Technology Devices International).

Esta placa convierte la conexión USB en los 5 voltios TX y RX que tu puedes conectar directamente a la placa Arduino Ethernet o cualquier otras placas, a través de un cable para programación compatible FTDI.

Cuenta con el Atmega8U2 programado como un convertidor desde USB a serial. Este chip se encuentra en la Arduino Uno. El módulo USB serial dispone de una interfaz ISCP, lo que permite reprogramar el chip cuando se coloca en DFU mode. Los pines del conector son compatibles con el estándar FTDI.

Especiicaciones:

Voltaje de Operación: 5 volts.

Puede obtener acceso a señales GND, CTS, VCC, TX, RX y DTR.

El protocolo es manejado por entero en el chip, no se requiere programación de firmware específica para USB.

La interfaz UART soporta 7 u 8 bits de datos, 1 ó 2 bits de parada, y paridad par/impar/marca/espacio/sin paridad

Operación a 3.3 V o 5 V configurable mediante jumper

USB 2.0 Full speed

Buffer de recepción de 128 Bytes y de transmisión de 256 bytes

Drivers gratuitos, eliminan la necesidad de desarrollar drivers para la aplicación.

LED indicador de señal de transmisión y recepción

El conector principal tiene 6 pines:

DTR: Terminal de datos listo: una salida utilizada para el control de flujo

RX: pin de recepción de datos en serie

TX: Pin de transmisión de datos en serie

VCC: Salida de voltaje positivo - esto es controlado por el puente. Si el puente está configurado en 5 V, esto proporcionará una salida de 5 V. Si el puente está configurado en 3.3V, esto proporcionará una salida de 3.3V.

CTS: Clear To Send: una entrada utilizada para el control de flujo

GND: tierra o 0 V

Contenido:

1 x Adaptador USB FTDI  a TTL serial FT232RL
