Descripcion:

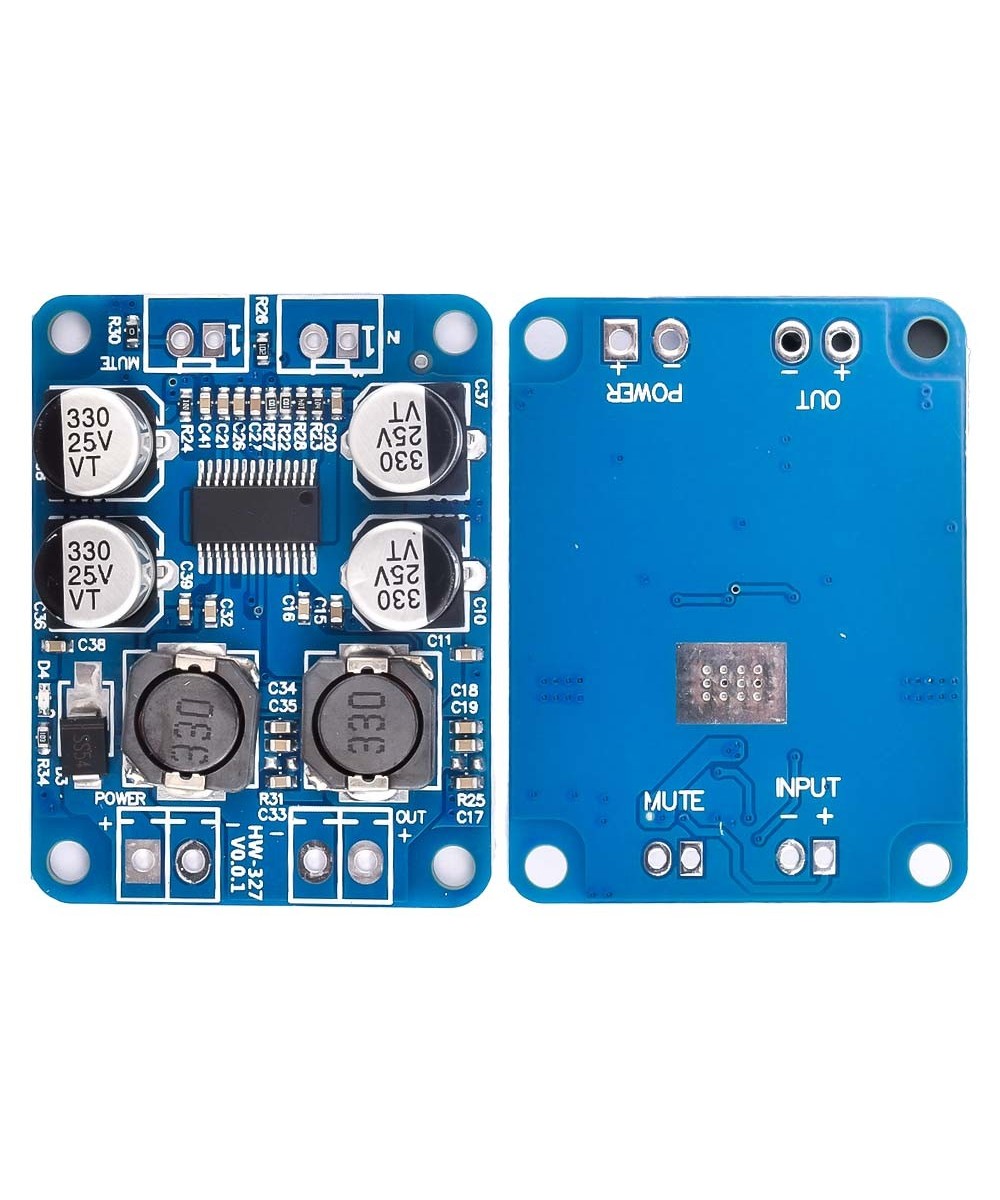

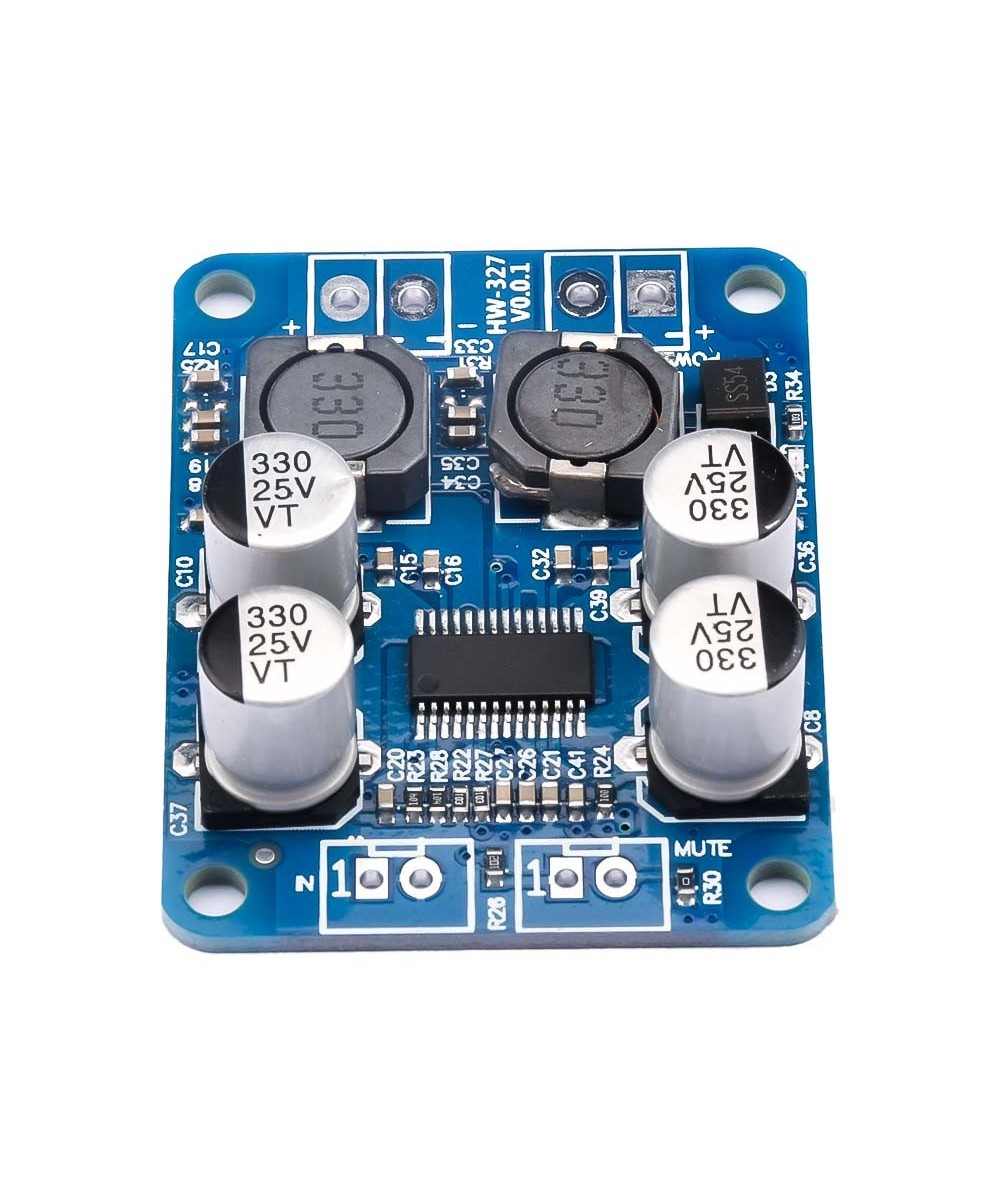

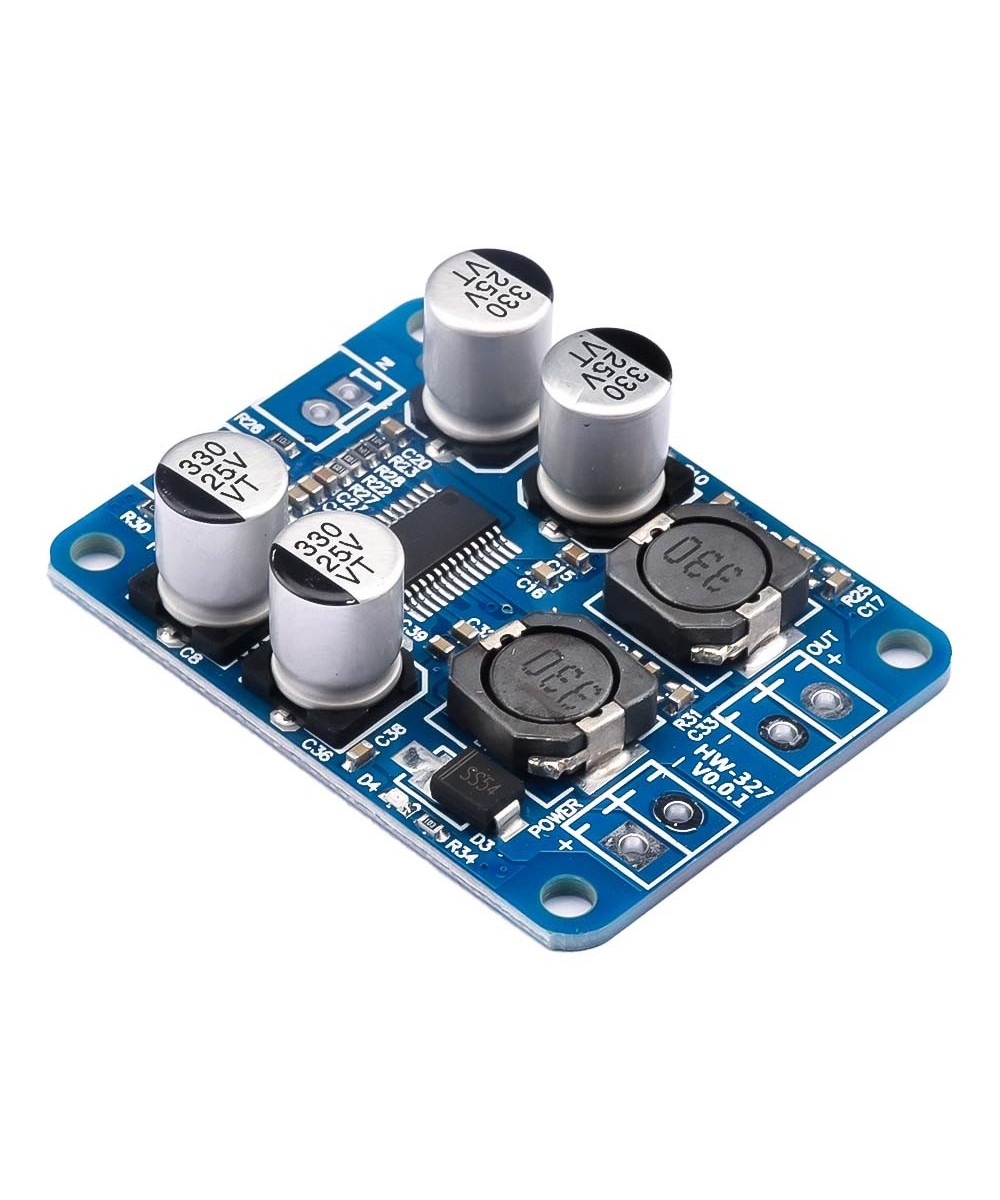

Esta placa es un módulo amplificador de audio digital monoaural de Clase D basado en el chip de alto rendimiento Texas Instruments TPA3118. Está diseñado bajo la configuración PBTL (Línea de puente acoplada en paralelo), lo que le permite entregar una alta potencia de salida con baja distorsión armónica y una disipación térmica optimizada. Gracias a su tamaño ultra compacto y su alta eficiencia energética que supera el 90%, es un componente ideal para proyectos de electrónica DIY, altavoces portátiles, sistemas de sonido para automóviles y renovación de equipos de audio antiguos
Caracteristicas:
Modelo: HW-327 v0.0.1 (Chip principal TPA3118)
Tipo de amplificador: Clase D Digital
Número de canales: 1 Canal Monoaural (Mono)
Voltaje de operación recomendado: DC 8V a 24V
Potencia de salida máxima: 60W RMS (a 24V con altavoz de 8 Ohmios)
Impedancia de altavoces compatible: 4 Ohmios a 8 Ohmios (8 Ohmios óptimo)
Eficiencia energética: Mayor al 90%
Frecuencia de conmutación: Hasta 1.2 MHz (con prevención de interferencia AM)
Relación señal/ruido: Mayor o igual a 90 dB

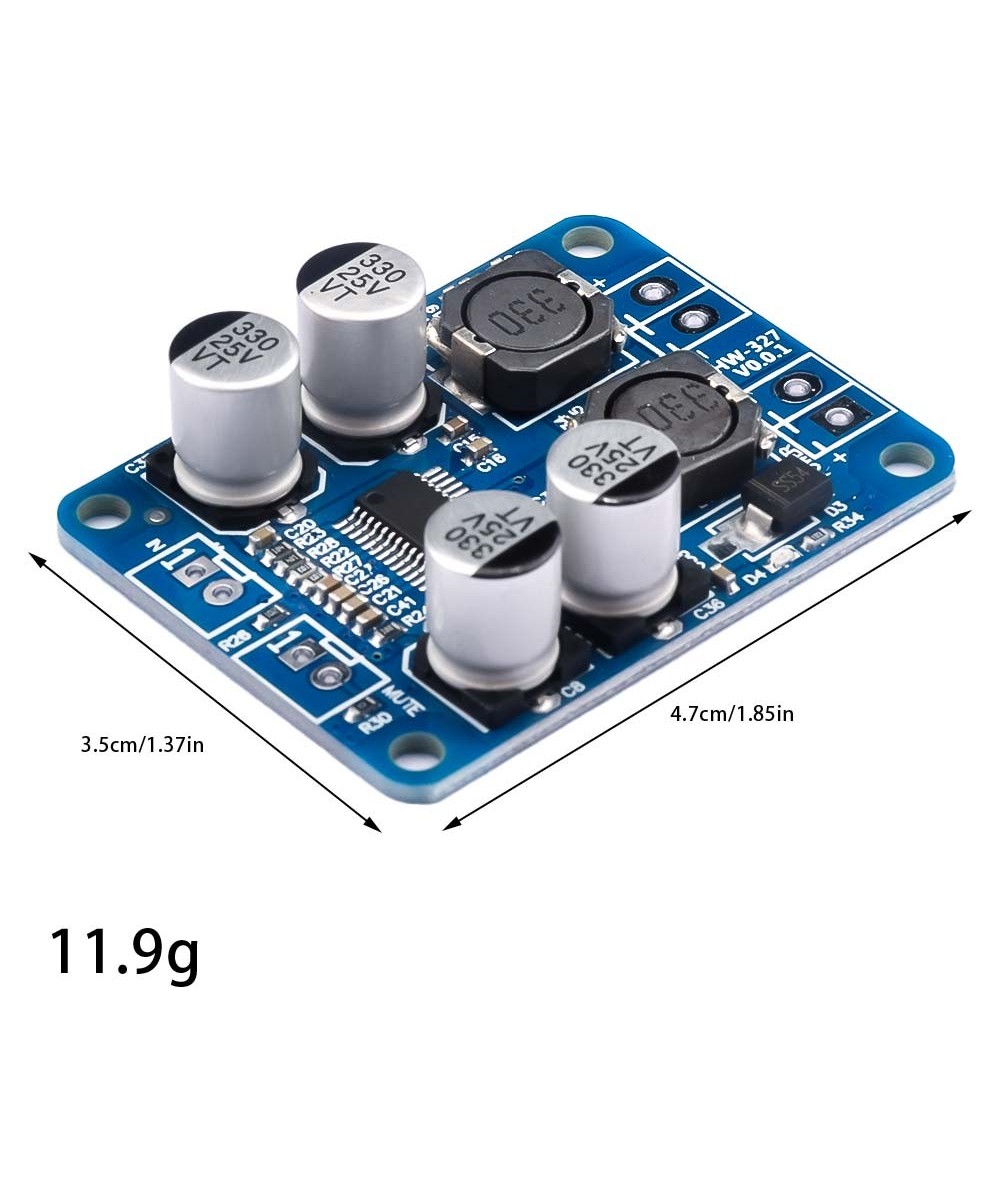

Dimensiones de la placa PCB: 45 x 35 x 12 mm
