Regulador de voltaje PWM SG3525AP (SMD/SMT)
modulador de ancho de pulso Regulador de voltaje PWM SG3525AP (SMD/SMT)
Descripción general:
El ultrapequeño MAX828 / MAX829 monolítico, CMOS
Los inversores de bomba de carga aceptan voltajes de entrada que varían de + 1.5V a + 5.5V. El MAX828 funciona a 12 kHz, y el MAX829 funciona a 35 kHz. Su alta eficiencia (más del 90% en la mayor parte del rango de corriente de carga) y baja corriente de funcionamiento (60µA para el MAX828) hacen Estos dispositivos son ideales para aplicaciones de conversión de voltaje tanto a batería como a nivel de placa.
Los MAX828 / MAX829 combinan baja corriente de reposo y alta eficiencia. Circuito de control del oscilador y cuatro Los interruptores MOSFET de potencia están incluidos en el chip.

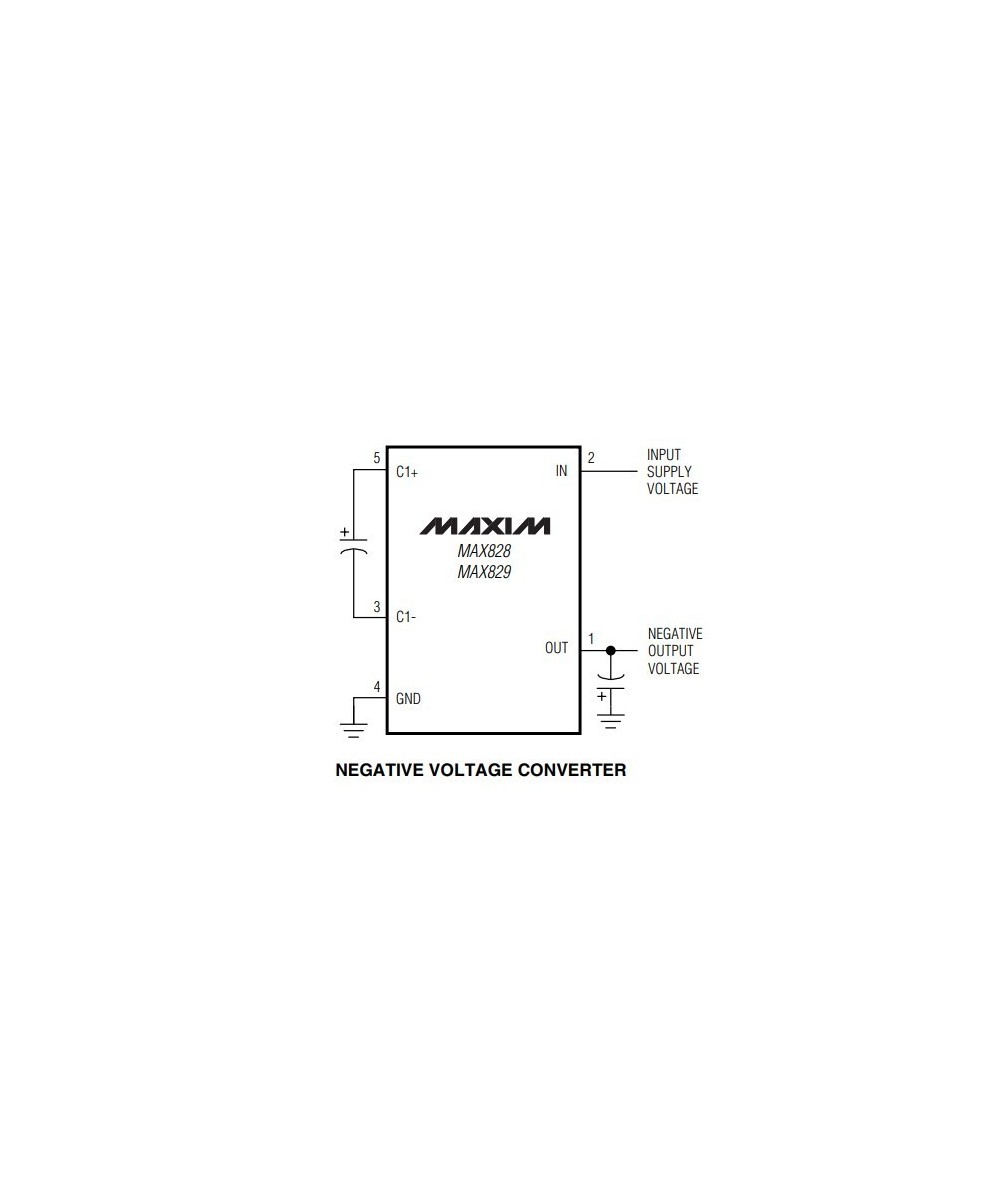

Las aplicaciones incluyen la generación de un suministro de -5V a partir de un + 5V
suministro lógico para alimentar circuitos analógicos. Ambas partes vienen en un paquete SOT23-5 de 5 pines y puede entregar 25 mA con una caída de tensión de 500 mV.
Para un dispositivo similar con apagado controlado por lógica, consulte el MAX1719 / MAX1720 / MAX1721. Para aplicaciones que requieren más potencia, el MAX860 ofrece hasta 50 mA con una caída de voltaje de 600 mV
Aplicaciones:
Paneles LCD pequeños
Celulares
Instrumentos medicos
Handy-Terminals, PDA
Equipo a batería
Características:

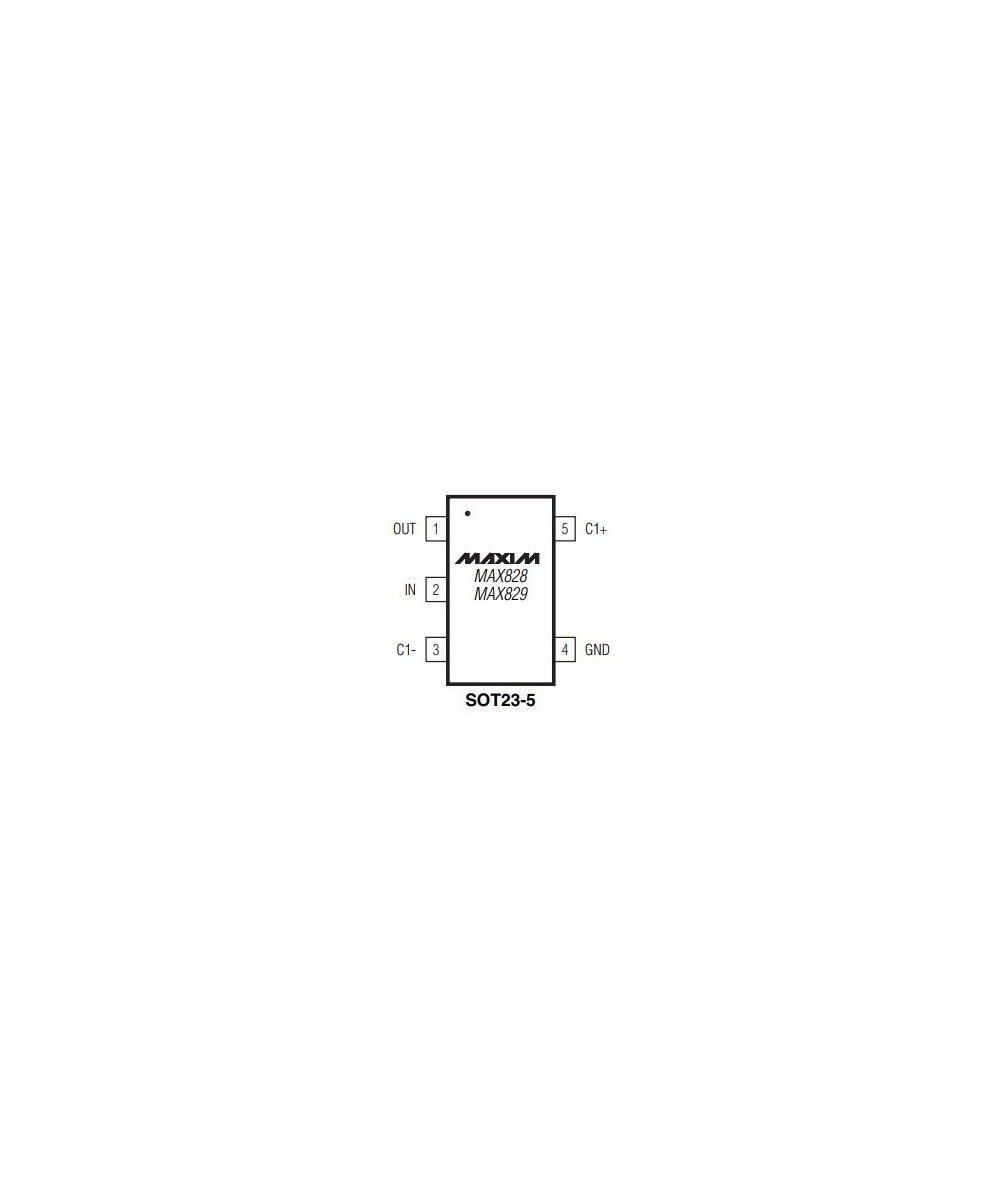

Paquete SOT23-5 de 5 pines
Eficiencia de conversión de voltaje del 95%
Invierte el voltaje de suministro de entrada
Corriente de reposo de 60 µA (MAX828)
Rango de voltaje de entrada de + 1,5 V a + 5,5 V
Requiere solo dos capacitores
Corriente de salida de 25 mA
Espoecificaciones:
Fabricante: Maxim Integrated
Categoría de producto: Reguladores de voltaje de conmutación
RoHS: Detalles
Estilo de montaje: SMD / SMT

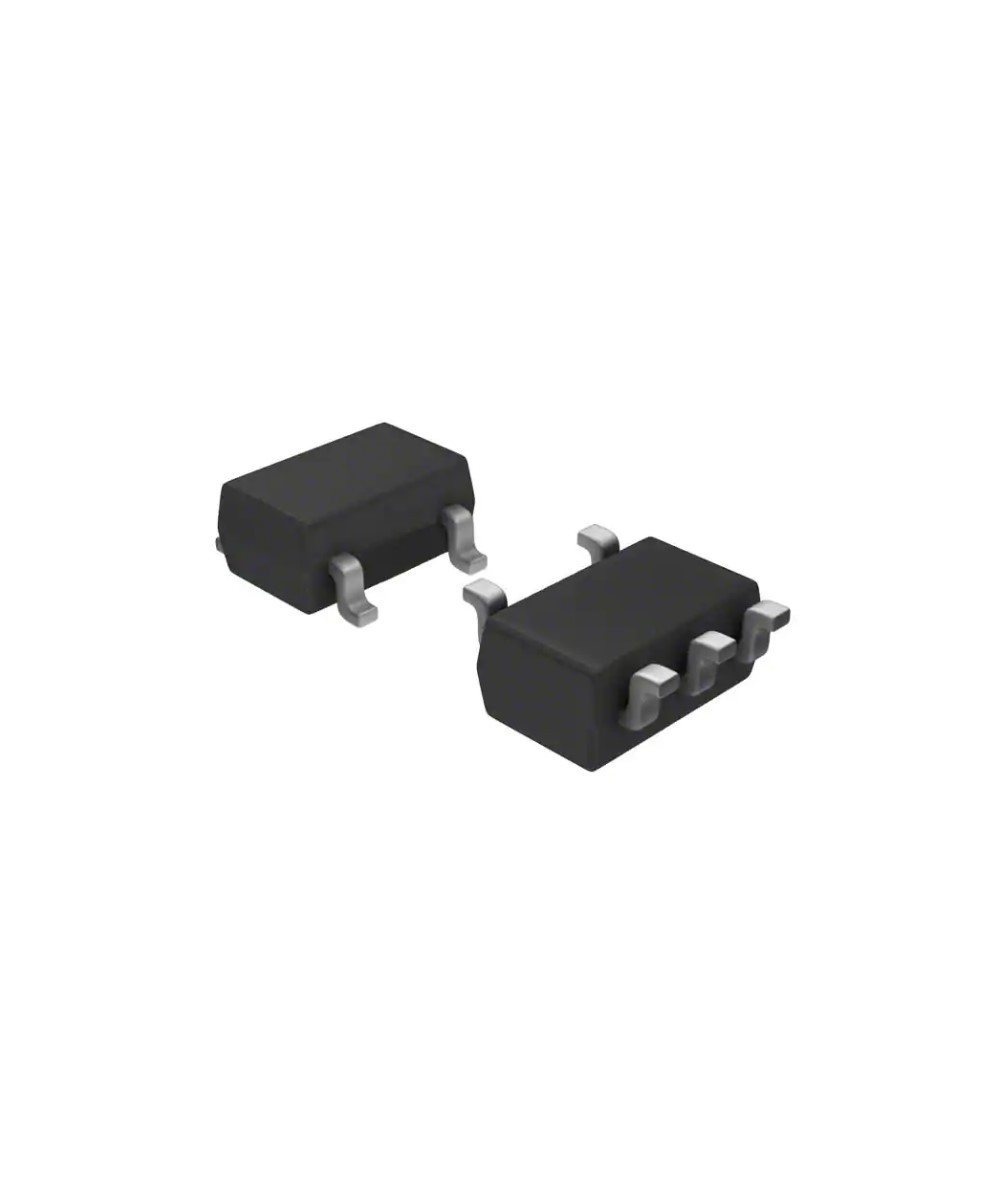

Paquete / Cubierta: SOT-23-5
Topología: Invertir
Voltaje de salida: - 1,5 V a - 5,5 V
Corriente de salida: 25 mA
Número de salidas: 1 Salida
Voltaje de entrada MÁX .: 5.5 V
Frecuencia de conmutación: 35 kHz
Temperatura de trabajo mínima: - 40 C
Temperatura de trabajo máxima: + 85 C
Serie: MAX829
Empaquetado: Cortar cinta
Empaquetado: MouseReel
Empaquetado: Carrete
Función: Inversión
Altura: 1,1 mm
Voltaje de entrada: 1.5 V a 5.5 V
Longitud: 2,9 mm
Tipo: Convertidor de voltaje
Ancho: 1,63 mm
Marca: Maxim Integrated
Corriente de suministro operativa: 150 uA
Dp - Disipación de potencia: 571 mW
Tipo de producto: Reguladores de voltaje de conmutación
Cantidad de empaque de fábrica: 2500
Subcategoría: PMIC - Circuitos integrados de administración de energía
Alias de las piezas n.º: MAX829
Peso de la unidad: 6.300 mg
Contenido:
1 x Regulador de Voltaje MAX829EUK+T (SMD/SMT)
