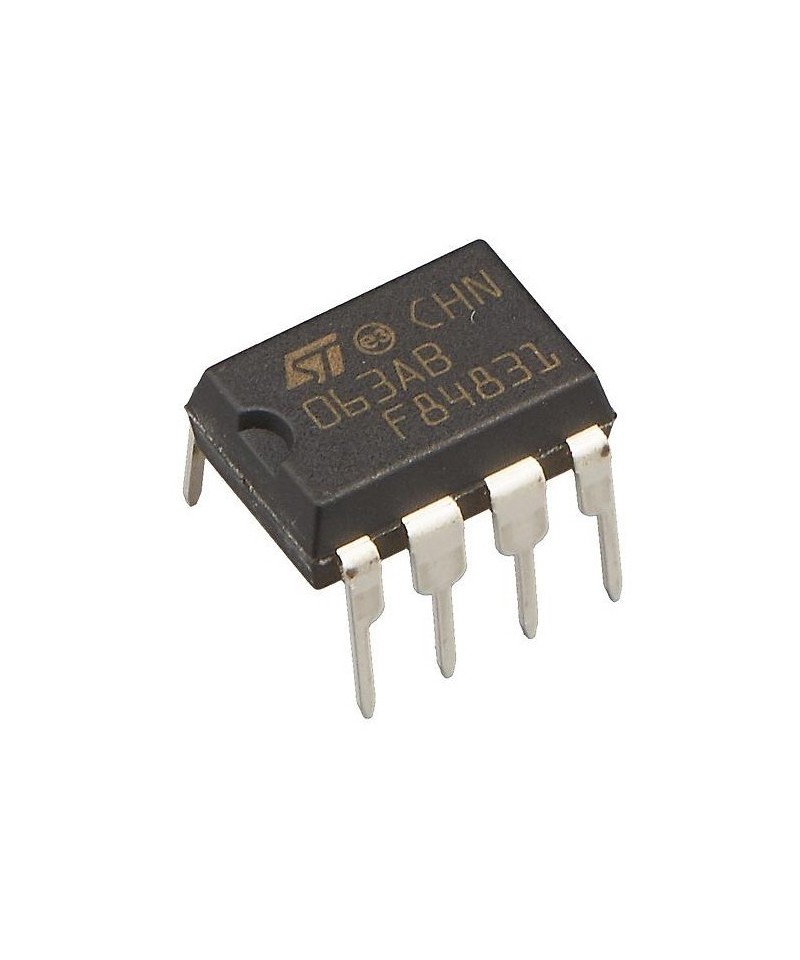

Regulador de Voltaje MC34063ABN (DIP)

Descripción:

La serie MC34063A / E es un control monolítico

circuito que ofrece las funciones principales para la conversión de voltaje DCDC.

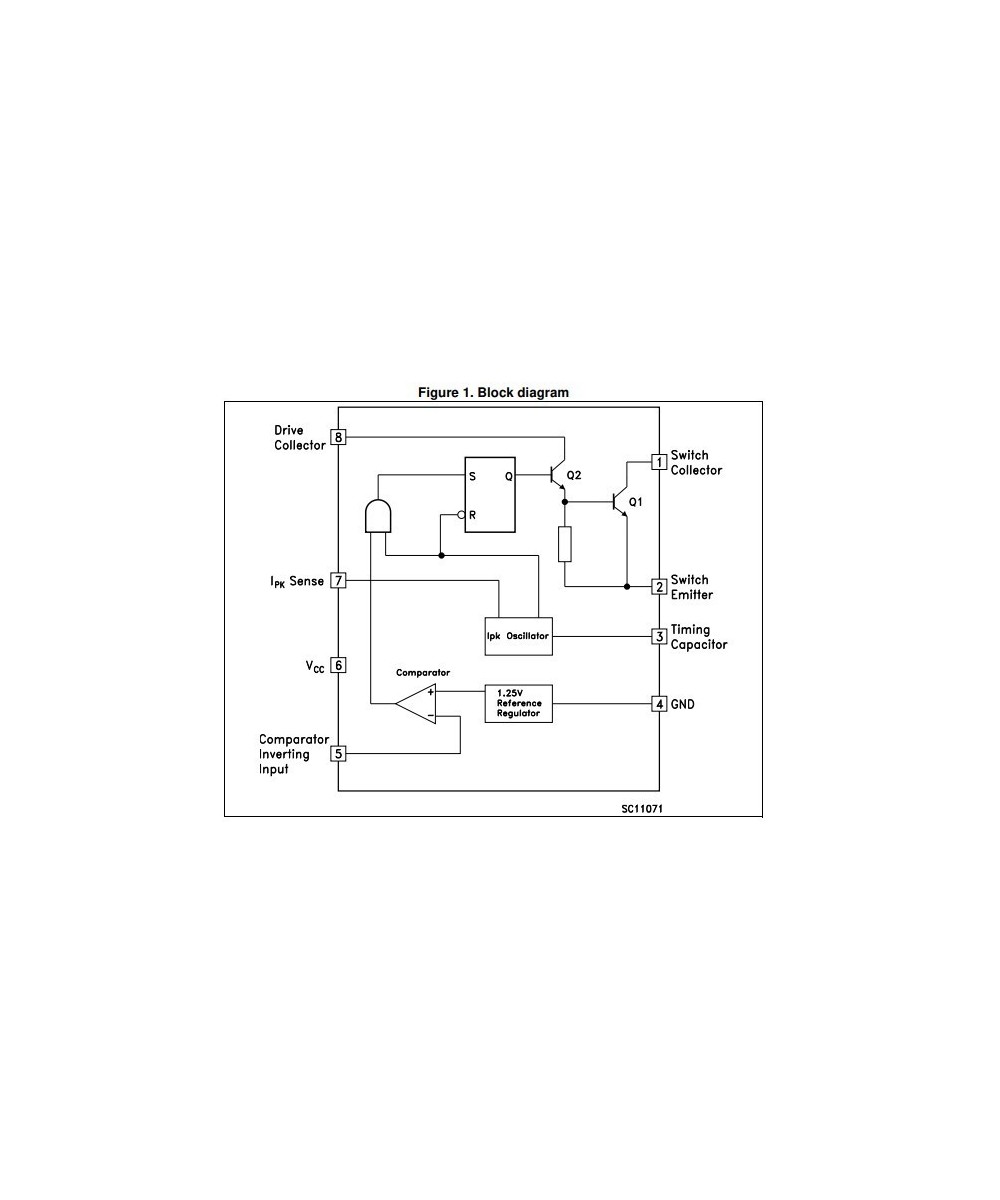

El dispositivo contiene una temperatura interna

referencia compensada, comparador, ciclo de trabajo

oscilador controlado con un límite de corriente activo

circuito, controlador e interruptor de salida de alta corriente.

El voltaje de salida es ajustable a través de dos

resistencias con una precisión de referencia del 2%.

Empleando un número mínimo de externos

componentes, la serie de dispositivos MC34063A / E es

diseñado para aplicaciones reductoras, elevadoras y de inversión de voltaje.

Características:

• Corriente del interruptor de salida superior a 1,5 A

• 2% de precisión de referencia

• Baja corriente de reposo: 2,5 mA (típ.)

• Funcionamiento de 3 V a 40 V

• Operación de frecuencia a 100 kHz

• Limitación de corriente activa

Especificaciones:

Fabricante: STMicroelectronics

Categoría de producto: Reguladores de voltaje de conmutación

RoHS: Detalles

Estilo de montaje: Through Hole

Paquete / Cubierta: DIP-8

Topología: Boost, Buck, Inverting

Voltaje de salida: 1,25 V a 38 V

Corriente de salida: 1.5 A

Número de salidas: 1 Salida

Voltaje de entrada MÁX .: 40 V

Voltaje de entrada MIN .: 3 V

Frecuencia de conmutación: 100 kHz

Temperatura de trabajo mínima: - 40 C

Temperatura de trabajo máxima: + 85 C

Serie: MC34063AB

Empaquetado: Tube

Tipo: Regulador de conmutación Buck / Boost / Inverting

Marca: STMicroelectronics

Regulación de carga: 10 mV

Tipo de producto: Reguladores de voltaje de conmutación

Cantidad de empaque de fábrica: 2000

Subcategoría: PMIC - Circuitos integrados de administración de energía

Peso de la unidad: 2.268 g

Contenido:

1 x Regulador de Voltaje MC34063ABN (DIP)
