Caracteristicas:
El TL494 es un circuito de control PWM que incorpora todas las funciones necesarias en la construcción de un circuito de control de anchura de la modulación de impulsos (PWM) en un solo chip. Diseñado principalmente para el control de la fuente de alimentación, este dispositivo ofrece la flexibilidad para adaptar el circuito de control de fuente de alimentación para una aplicación específica. Los amplificadores de error exhiben un rango de voltaje de modo común. El comparador de control de tiempo muerto ha un desplazamiento fijo que proporciona aproximadamente el 5% de tiempo muerto. El oscilador en chip puede ser evitado mediante la terminación de RT a la salida de referencia y la inclusión de una entrada en diente de sierra a la TC o puede conducir a los circuitos comunes en fuentes de alimentación de carril múltiple sincrónicos.
Circuitos completos de control de potencia PWM
Salidas no comprometidas para el fregadero 200mA o la corriente de la fuente
El control de salida selecciona la operación de un solo extremo o push-pull
El circuito interno prohíbe el doble impulso en la salida
El tiempo muerto variable proporciona control sobre el rango total
El regulador interno proporciona una fuente de referencia estable de 5V con tolerancia del 5%
La arquitectura de circuitos permite una fácil sincronización
Aplicaciones:Computadoras y periféricos, Microondas, Administración de Potencia, Electrónica de Consumo, Comunicaciones y Red
Especificaciones:
Fabricante: Texas Instruments
Categoría de producto: Controladores de conmutación
RoHS: Detalles
Topología: Boost, Buck, Flyback, Forward, Push-Pull
Número de salidas: 2 Salida
Frecuencia de conmutación: 300 kHz
Ciclo de tarea - Máximo: 45%
Voltaje de salida: 40 V
Corriente de salida: 200 mA
Temperatura de trabajo mínima: - 40 C
Temperatura de trabajo máxima: + 85 C
Estilo de montaje: Through Hole

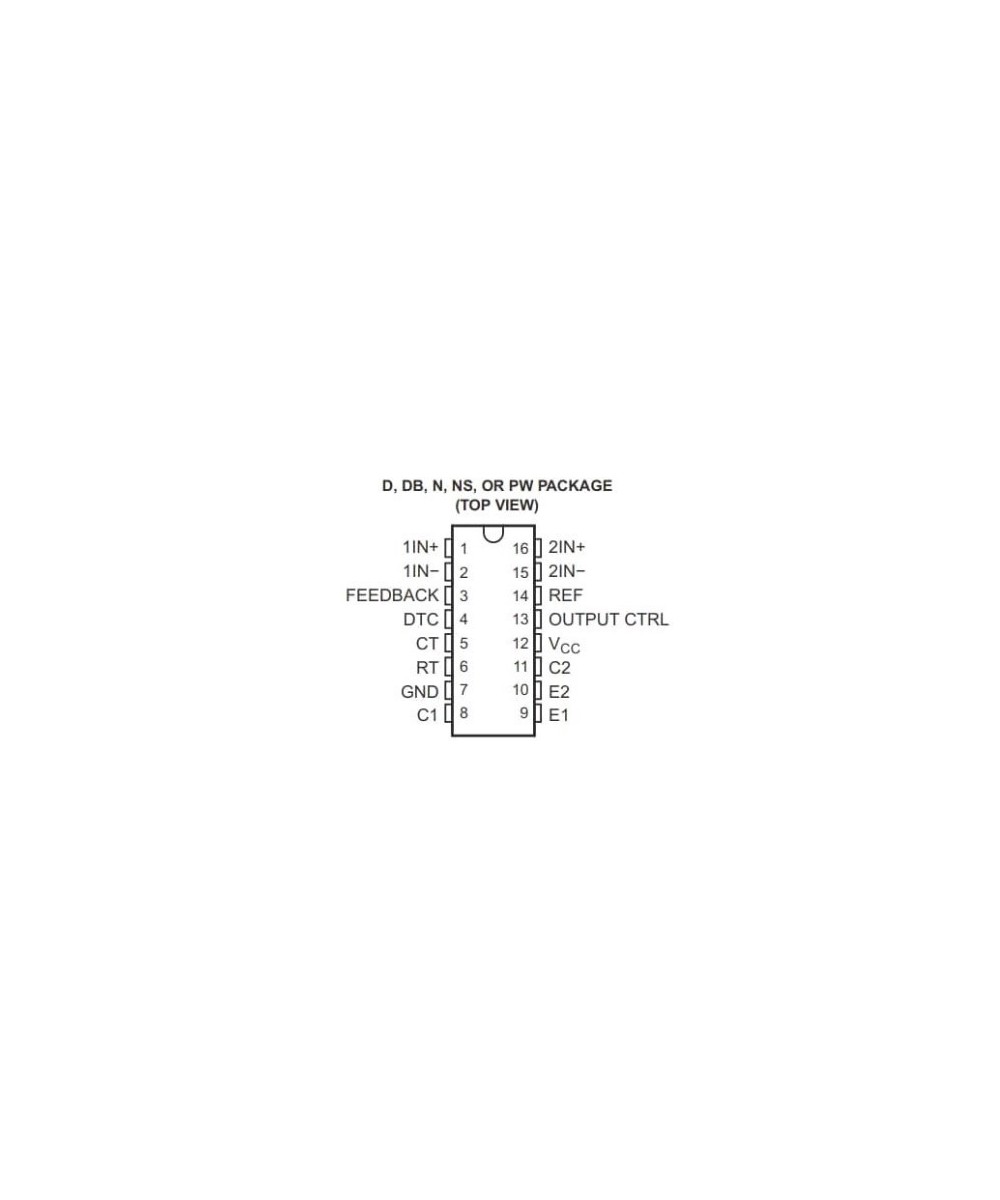

Paquete / Cubierta: PDIP-16
Empaquetado: Tube
Altura: 4.57 mm
Longitud: 19,3 mm
Rango de temperatura de trabajo: - 40 C a + 85 C
Serie: TL494
Tipo: Controladores PWM en modo voltaje
Marca: Texas Instruments
Tiempo de caída: 40 ns
Tipo de producto: Controladores de conmutación
Tiempo de subida: 100 ns
Cantidad de empaque de fábrica: 25
Subcategoría: PMIC - Circuitos integrados de administración de energía
Peso de la unidad: 1 g
Contenido:

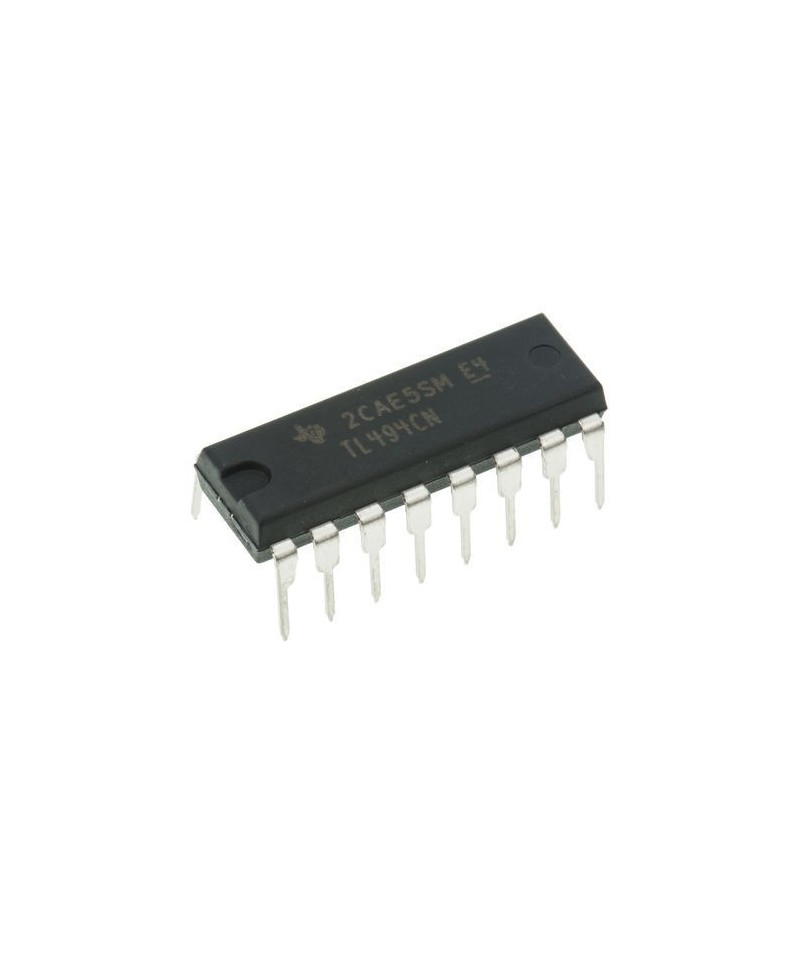

1 x Regulador de voltaje PWM TL494IN (PDIP)
