Descripción

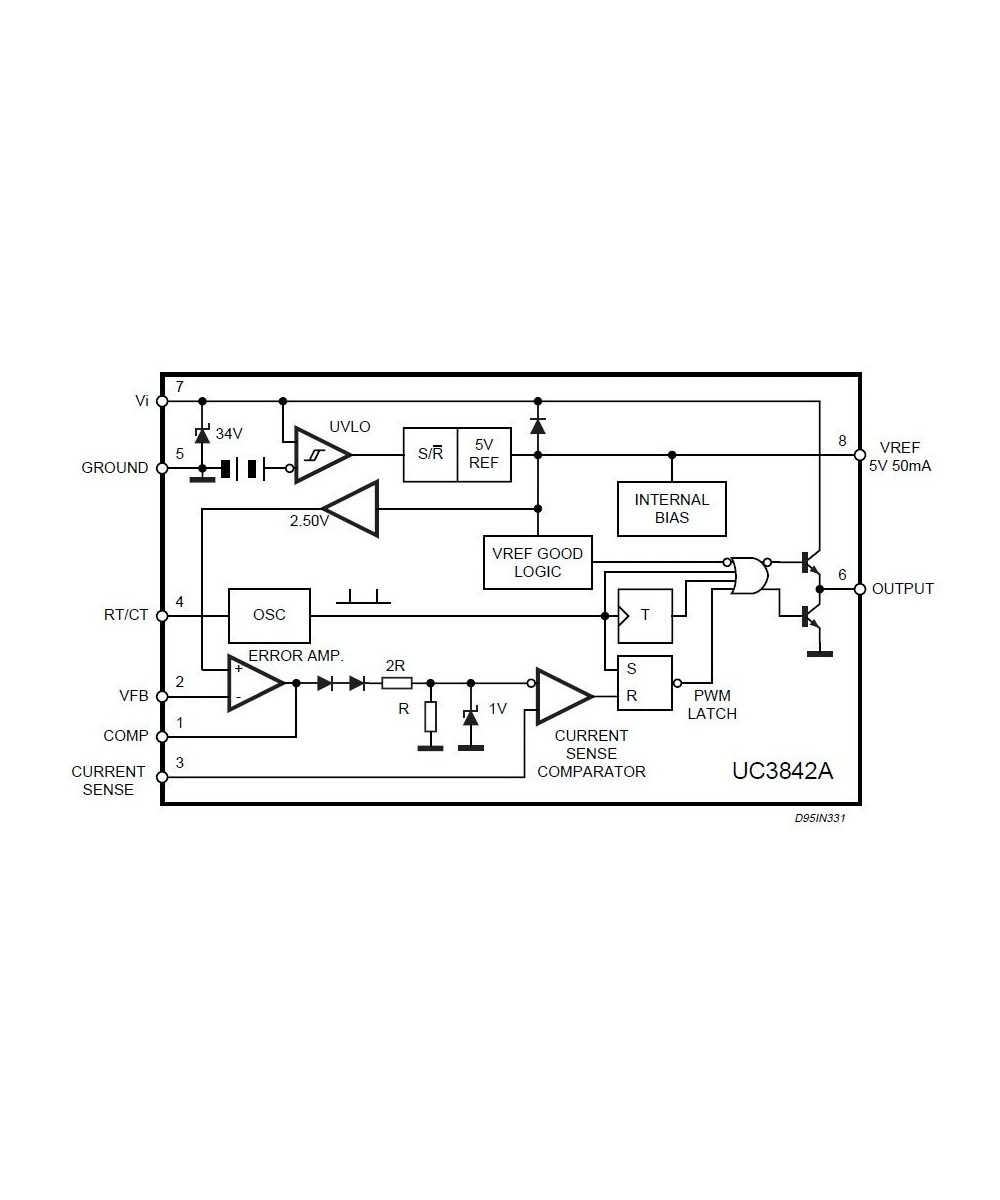

El UC3843AN es un controlador PWM de modo de corriente optimizada para off-line y convertidores de CC a CC. Proporcionando las características necesarias para controlar el modo actual de fuentes de alimentación conmutadas modo, este controlador tiene las siguientes características mejoradas. La puesta en marcha de corriente se garantiza que sea inferior a 0,5 mA. oscilador de descarga se recorta para 8.3mA. Durante baja tensión de bloqueo, la etapa de salida puede hundir al menos 10 mA a menos de 1.2 V por encima de VCC 5V.
Optimizado para convertidores fuera de línea y de CC a CC
Baja corriente de arranque (<1mA)
Compensación de avance automático
Límite de corriente pulso por pulso
Características mejoradas de respuesta de carga
Bloqueo de baja tensión con histéresis
Supresión de pulso doble
Salida de tótem de alta corriente
Referencia de banda prohibida recortada internamente
Amplificador de error RO bajo
Aplicaciones: Administración de Potencia
Especificaciones:
Fabricante: Texas Instruments
Categoría de producto: Controladores de conmutación
RoHS: Detalles
Topología: Boost, Buck, Flyback, Forward
Número de salidas: 1 Salida
Frecuencia de conmutación: 500 kHz
Ciclo de tarea - Máximo: 100%
Voltaje de entrada: 12 V a 28 V
Corriente de salida: 200 mA
Temperatura de trabajo mínima: 0 C
Temperatura de trabajo máxima: + 70 C
Estilo de montaje: Through Hole

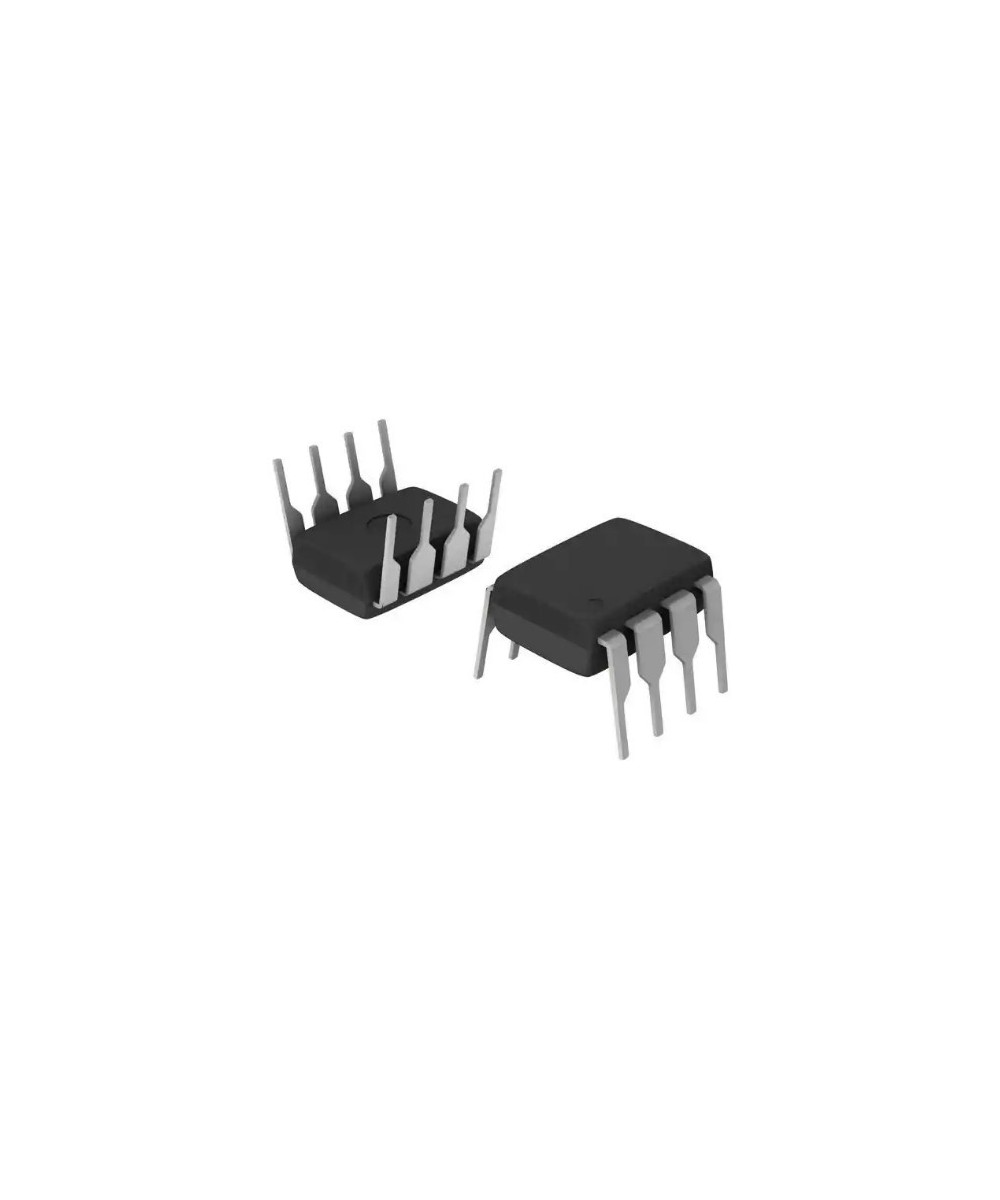

Paquete / Cubierta: PDIP-8
Empaquetado: Tube
Rango de temperatura de trabajo: 0 C a + 70 C
Serie: UC3843A
Tipo: Controladores PWM en modo actual
Marca: Texas Instruments
Tiempo de caída: 50 ns
Corriente de suministro operativa: 25 mA
Voltaje de alimentación operativo: 12 V a 28 V
Tipo de producto: Controladores de conmutación
Tiempo de subida: 50 ns
Cantidad de empaque de fábrica: 50
Subcategoría: PMIC - Circuitos integrados de administración de energía
Peso de la unidad: 528.600 mg
Sustituto
NTE7097
Contenido:

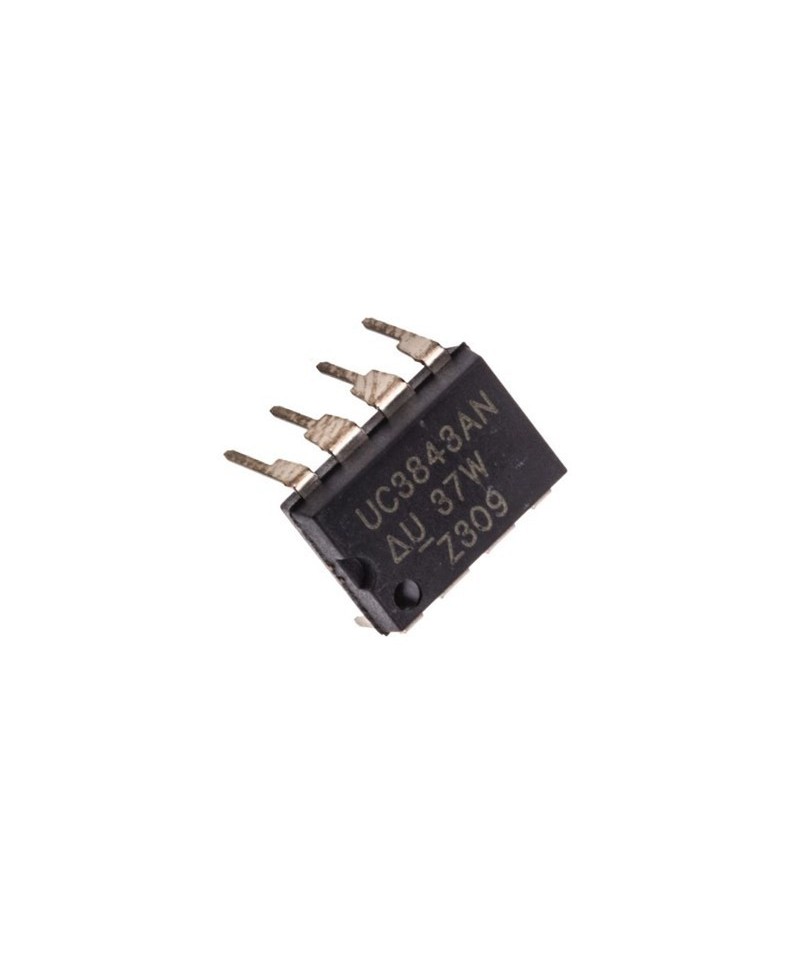

1 x Controlador PWM UC3843AN (DIP)
