Descripción:

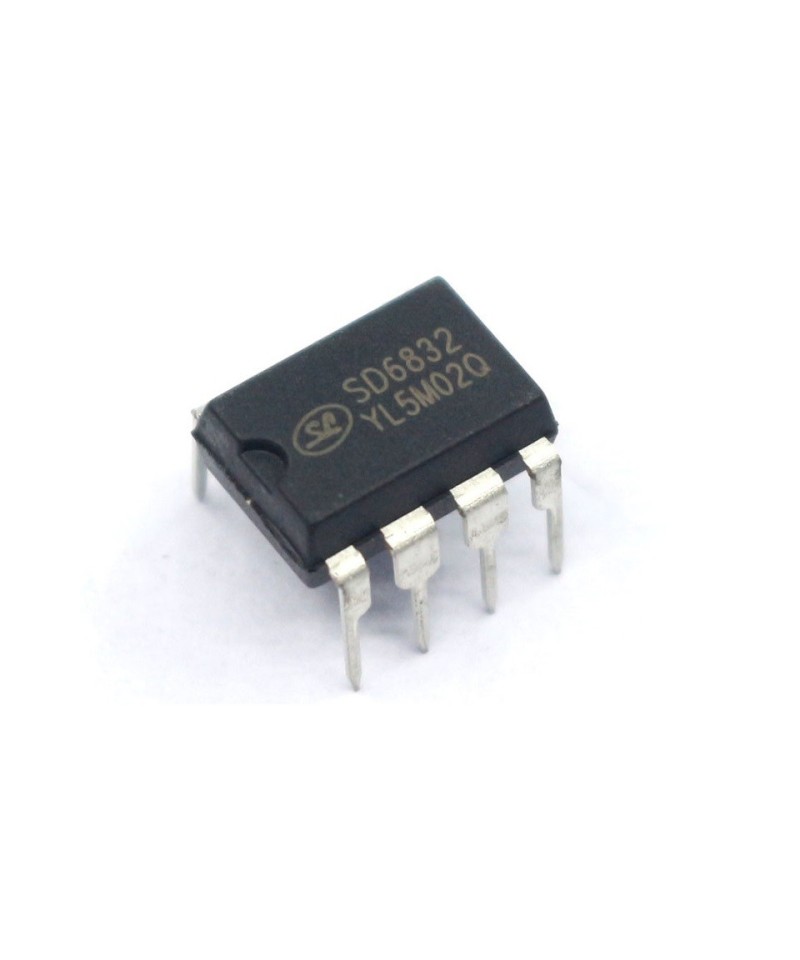

SD6832 es un controlador PWM+PFM de modo actual con MOSFET de alto voltaje incorporado que se usa para SMPS. Cuenta con baja potencia de reserva y baja corriente de arranque. En modo de espera, el circuito entra en modo de ráfaga para reducir la disipación de energía en espera. La frecuencia de conmutación es de 25~67 KHz determinada por la carga con frecuencia de fluctuación para EMI baja. El circuito de compensación de corriente máxima incorporado hace que la corriente máxima límite sea estable incluso con diferentes voltajes de CA de entrada. La compensación de corriente pico máxima durante el encendido reduce la presión sobre el transformador para evitar la saturación, la compensación de corriente pico disminuirá para mantener el equilibrio después del encendido. La corriente de salida límite se puede ajustar a través de la resistencia conectada a CS.
Características
1. Estándar Energy Star 2.0
2. Corriente de arranque más baja (3mA)
3. Varias frecuencias de conmutación después de la carga para una alta eficiencia
4. Jitter de frecuencia para baja EMI
5. Protecciones contra sobretensión, sobrecorriente del devanado primario, sobrecarga y sobretemperatura.
6. Resistencia de detección de corriente máxima externa
7. Bloqueo por bajo voltaje
8. MOSFET de alto voltaje incorporado
9. Modo de reinicio automático
