Descripción
El LM2576T-ADJ / NOPB 3A es un regulador reductor que ofrece un reemplazo de alta eficiencia para los reguladores lineales de tres terminales populares. Se reduce sustancialmente el tamaño del disipador de calor y en algunos casos no se requiere disipador de calor. Una serie estándar de inductores optimizados para su uso con el LM2576 están disponibles de varios fabricantes diferentes. Esta característica simplifica enormemente el diseño de fuentes de alimentación conmutadas. Otras características incluyen una tolerancia de 4 por ciento especificada en la tensión de salida dentro de voltajes de entrada especificados y las condiciones de carga y de salida de 10 por ciento en la frecuencia del oscilador. parada externa se incluye, con 50 uA corriente de espera (típico). El interruptor de salida incluye actual ciclo a ciclo limitante, así como el apagado térmico para la protección completa en caso de fallo. Este circuito integrado monolítico que proporcionan todas las funciones activas de un reductor (buck) regulador de conmutación, capaces de conducir la carga 3A con una excelente línea y la regulación de la carga.
Salida de voltaje ajustable
Amplio rango de voltaje de entrada
Requiere solo 4 componentes externos
Oscilador interno de frecuencia fija de 52 kHz
Capacidad de apagado TTL, modo de espera de baja potencia
Alta eficiencia
Alta fidelidad
Utiliza estándar fácilmente disponibles
Apagado térmico y protección de limite de corriente
Aplicaciones: Regulador simple reductor (reductor) de alta eficiencia, reguladores lineales , reguladores de conmutación en tarjeta, convertidor positivo a negativo elevador reductor , convertidores elevadores negativos, fuente de alimentación para cargadores de batería
Especificaciones
Tipología: Buck bajada step down
Número de salidas: 1
Voltaje de entrada máximo: 40 V
Tensión de entrada mínima: 4 V
Voltaje de salida mínimo: 1.23 V
Voltaje máximo de salida: 37 V
Corriente de salida: 3 A
Cambio de frecuencia: 52 kHz
Temperatura de funcionamiento máxima: 125 C
Encapsulado: TO-220
Número de patas: 5
Modelo: 97K3232 26K3602
Incluye:

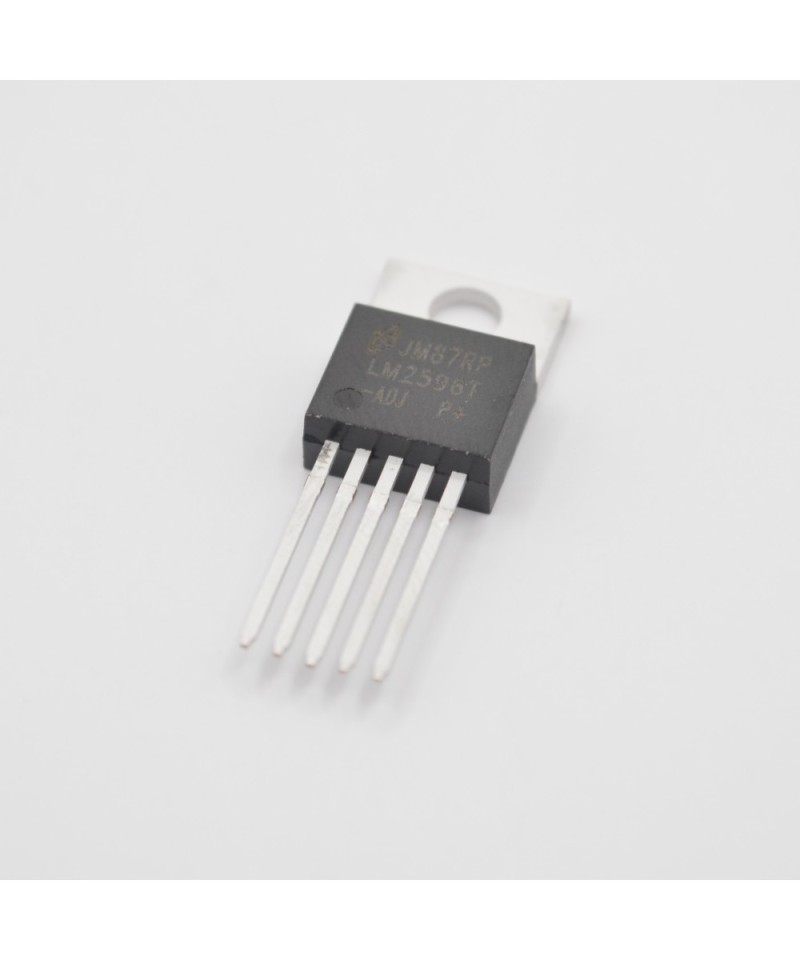

1 x Regulador de Voltaje LM2596-ADJ de 4V a 40V Entrada a 1.23V a 37V Salida 5 pines TO-220
