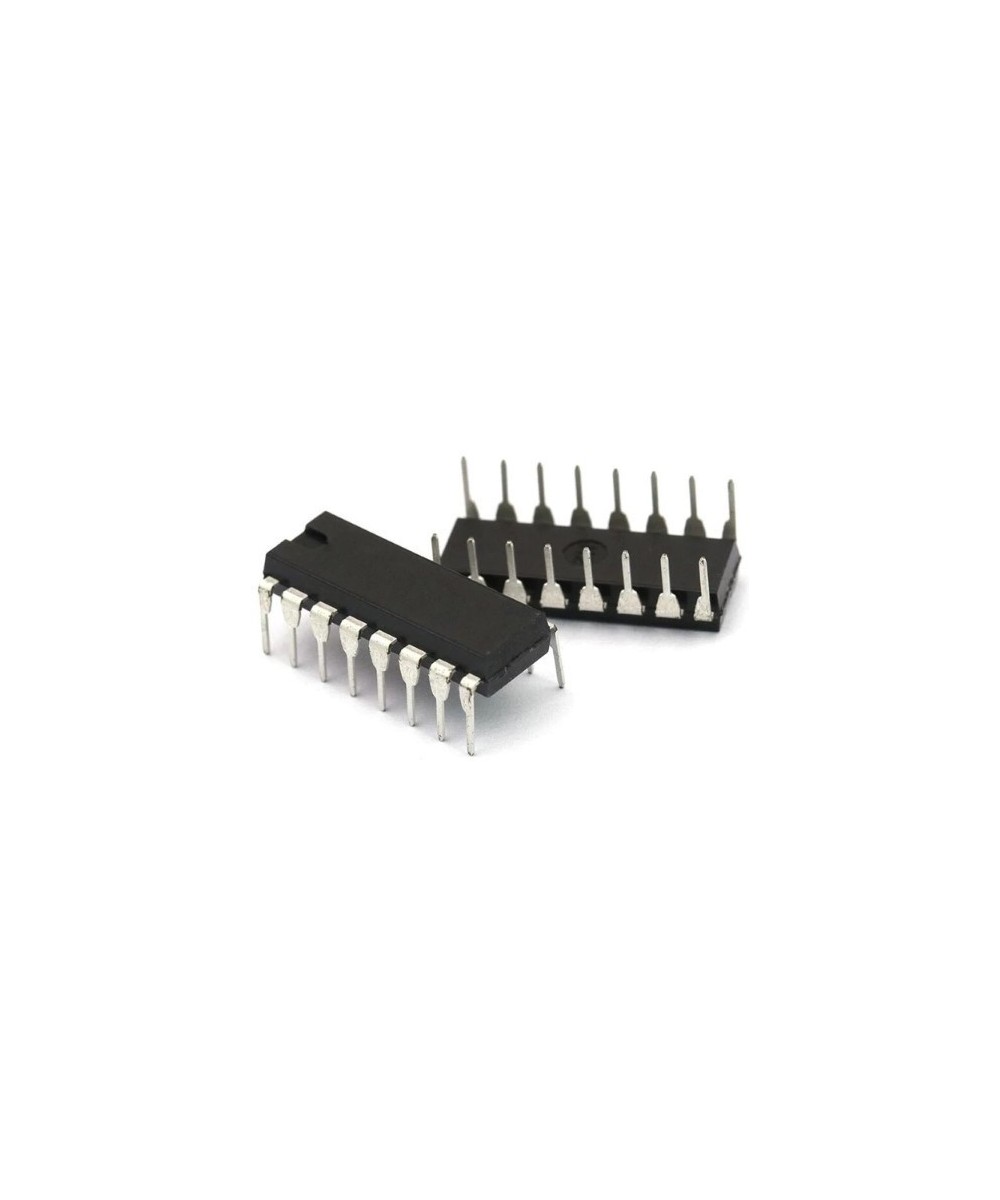

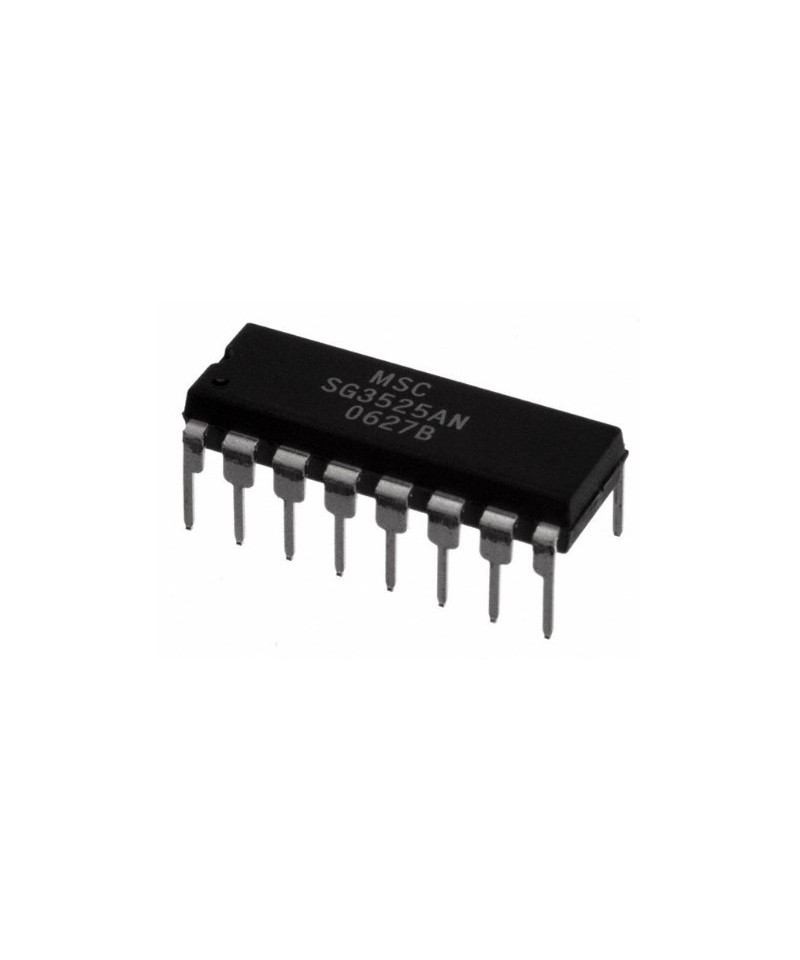

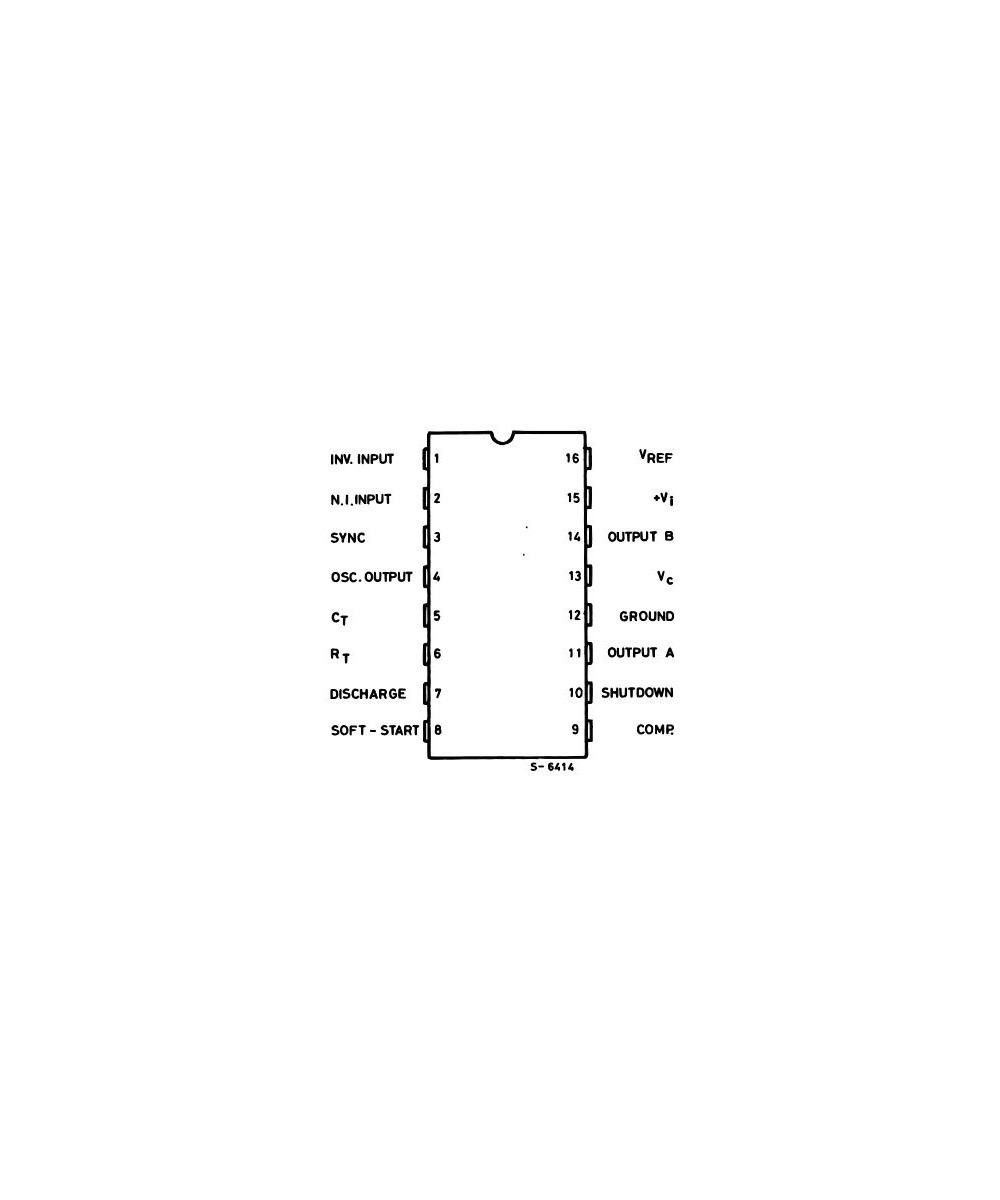

Regulador de Voltaje SG3525A (PDIP)

Descripción:

Circuito Integrado SG3525A, modulador  de ancho de pulso  que está diseñado para ofrecer un mejor rendimiento operando con un   número bajo de componentes externos cuando se utiliza en el diseño de todo tipo de fuentes de alimentación conmutadas. La referencia 5.1 V en el chip se recorta a ± 1%, y el modo común de entrada de gama del amplificador de error incluye la tensión de referencia eliminando resistencias externas. Una entrada sincronizada con el oscilador permite que múltiples unidades puedan  estar acoplados en una sola unidad para ser sincronizados a un reloj de sistema externo. Una sola resistencia entre el CT y las terminales de descarga proporcionan una amplia gama de ajuste de tiempo muerto. Este dispositivo también cuenta con una función de los circuitos de arranque suave con solamente un condensador de temporización externa requerida. A los controles de terminal apagado tanto los circuitos de arranque suave y las etapas de salida, proporcionando a su vez OFF instantánea a través del pestillo PWM con parada de impulsos, así como de reciclaje de arranque suave con los comandos de apagado más largos.

Caracteristicas:

Operación de 8,0 V a 35 V

Referencia ajustada de 5,1 V ± 1,0%

Rango del oscilador de 100 Hz a 400 kHz

Patilla de sincronización del oscilador separado

Control de tiempo muerto ajustable

Bloqueo de subtensión de entrada

Cierre de PWM para evitar pulsos múltiples

Pulso por pulso apagado

Salidas de doble fuente / fuente: ± 400 mA pico

Especificaciones:

Fabricante: STMicroelectronics

Categoría de producto: Controladores de conmutación

RoHS: Detalles

Número de salidas: 2 Salida

Frecuencia de conmutación: 500 kHz

Ciclo de tarea - Máximo: 49%

Voltaje de salida: 5.2 V

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-16

Empaquetado: Tube

Serie: SG3525

Tipo: Controladores PWM en modo voltaje

Marca: STMicroelectronics

Tipo de producto: Controladores de conmutación

Cantidad de empaque de fábrica: 1000

Subcategoría: PMIC - Circuitos integrados de administración de energía

Peso de la unidad: 1.628 g

Contenido:

1 x Regulador de Volatje SG3525A (PDIP)
