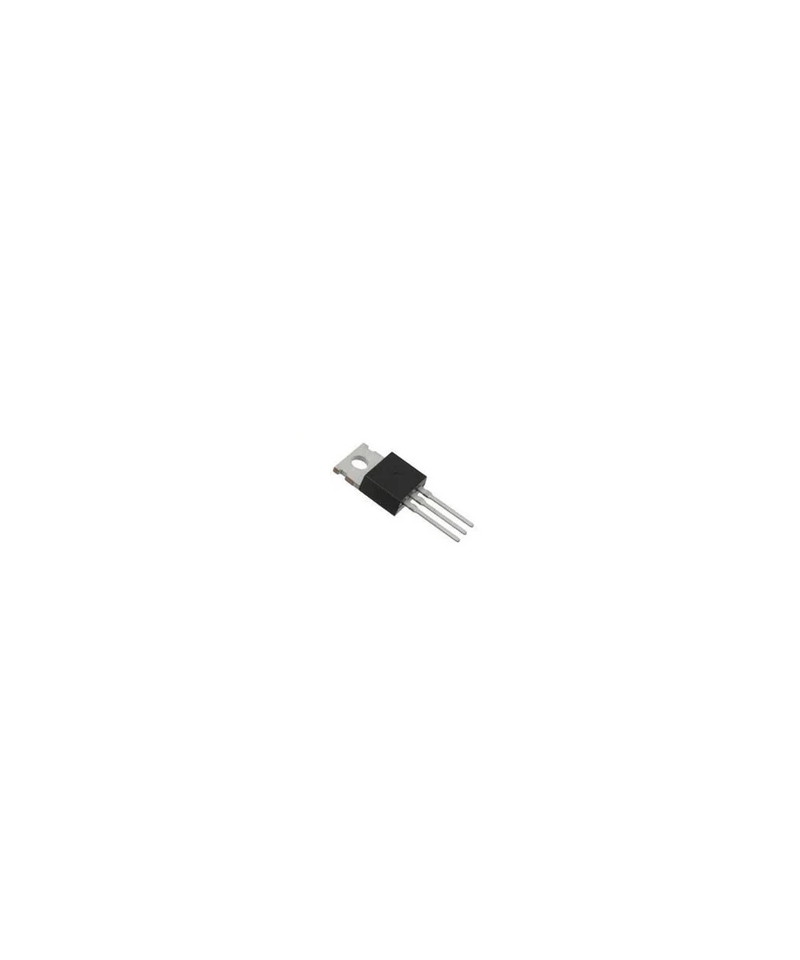

Regulador de Voltaje LM338T/NOPB (TO-220)

Descripción:

El circuito LM338T es un regulador ajustable  de voltaje positivo capaz de suministrar 5 A sobre un rango de salida de 1.2 V a 32 V. Este dispositivo es excepcionalmente fácil de utilizar y requiere sólo 2 resistencias para establecer la tensión de salida, que ha dado lugar a la carga excepcional y regulación de línea comparable a muchas fuentes de alimentación comerciales. Una característica única de la LM338T es su actual dependiente del tiempo limitante. Los circuitos de limitación de corriente permite que los picos de corriente de hasta 12 A que se pueden extraer del regulador por períodos cortos de tiempo. Esto permite que el LM338T para ser utilizado con cargas transitorias pesados y las velocidades de la puesta en marcha en condiciones de plena carga. Bajo condiciones de carga sufridas, el límite de corriente disminuye a un valor seguro la protección del regulador. También se incluye en el chip son la protección de sobrecarga térmica y protección zona segura para el transistor de potencia. protección de sobrecarga sigue siendo funcional incluso si el pasador de ajuste se desconecta accidentalmente.

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Reguladores de tensión lineal

RoHS: Detalles

Estilo de montaje: Through Hole

Paquete / Cubierta: TO-220-3

Número de salidas: 1 Output

Polaridad: Positive

Voltaje de salida: 1.2 V to 32 V

Corriente de salida: 5 A

Tipo de salida: Adjustable

Voltaje de entrada MÁX.: 40 V

Voltaje de entrada MIN.: 4.2 V

Temperatura de trabajo mínima: 0 C

Temperatura de trabajo máxima: + 125 C

Regulación de carga: 0.5

Regulación de línea: 0.03/V

Serie: LM338

Empaquetado: Tube

Rango de temperatura de trabajo: 0 C to + 125 C

Marca: Texas Instruments

PSRR / Rechazo de propagación - Típica: 75 dB

Dp - Disipación de potencia : 25 W

Tipo de producto: Linear Voltage Regulators

Cantidad de empaque de fábrica: 45

Subcategoría: PMIC - Power Management ICs

Peso de la unidad: 2.100 g

Incluye:

1 x Regulador de Volatje LM338T/NOPB (TO-220)
