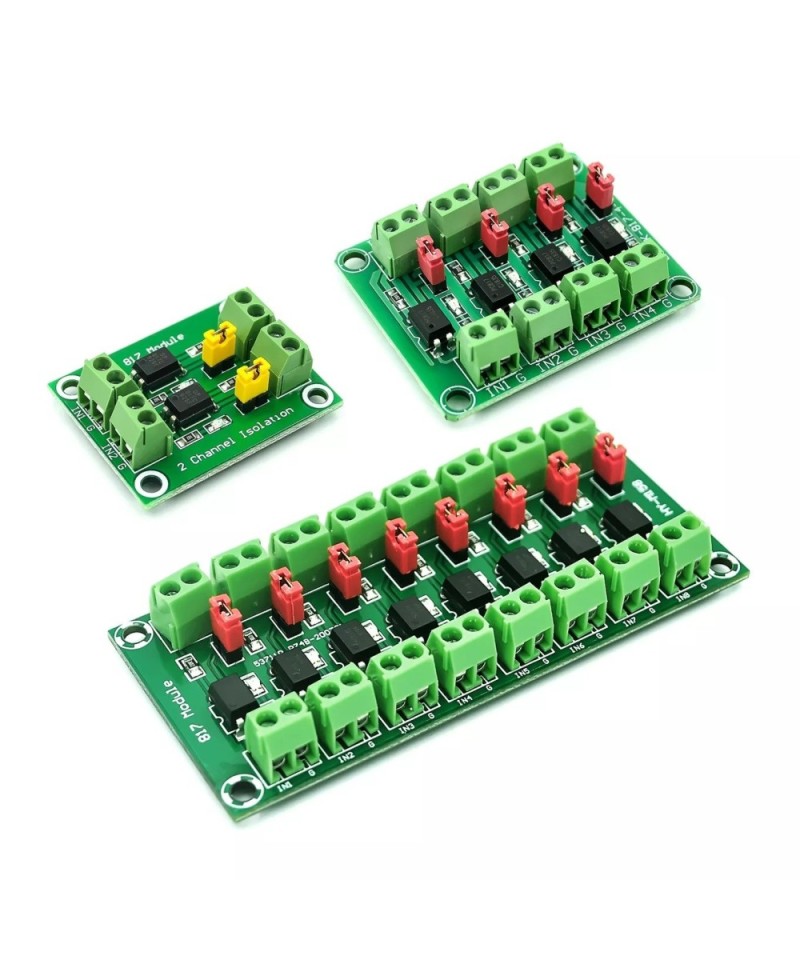

Modulo Optoacoplador PC817 1/2/4/8 Canales

MODULO OPTOACOPLADOR 1 CANAL

Descripción del producto:

1. Voltaje de Aislamiento: más de 3000 V

2. Corriente de entrada: 50MA (MAX)

3. Corriente operativa: más de 1MA

4. Corriente máxima de salida: 50MA (cuando el voltaje de entrada está dentro del rango de 15-20 mA)

5. Temperatura de funcionamiento: -55 Celsius-110 Celsius

6. Frecuencia de señal máxima: 80KHz

Funciones:

1. El nivel de salida SCM se puede utilizar para aislar, antiinterferente y proteger SCM algún circuito al conducir el motor

2. El nivel de salida SCM es bajo, y el voltaje del módulo impulsado es alto

3. Puede ser aplicado al inversor, que puede invertir la salida de la señal de entrada

4. Prueba de alto voltaje

5. Amplificación actual

MODULO OPTOACOPLADOR 2 CANALES

Descripción:

1. Voltaje de la señal del puerto de accionamiento: 3,6-24 V

2. Puerto de voltaje del puerto de salida: 3.6-30V

3. La tapa del puente puede darse cuenta de que el puerto de salida es de alto potencial o de salida desplegable

4. 2 canales integrados 817 independientes: se pueden realizar diferentes controles de voltaje al mismo tiempo

Nota:

El puerto de entrada se comparte con GND;

Los puertos de salida son independientes entre sí;

Es la salida del optoacoplador. Después de ingresar una señal válida en el puerto de entrada, se conectarán V y G.

MODULO OPTOACOPLADPR 4 CANALES

Especificaciones:

1, el voltaje de la señal del terminal de accionamiento: 3.6-24V

2, el rango de voltaje de salida: 3.6-30V

3, a través del puente puede lograr si la salida es salida de alto potencial o salida baja.

Características:

Puede realizar bajo nivel de conducción de alto nivel y realizar conversión de voltaje.

Usando este módulo, el voltaje IO de la MCU se puede graduar para lograr un accionamiento aislado entre diferentes niveles de voltaje.

Mediante la selección de la tapa del puente de cada canal, es posible lograr un control separado si se comparte con la entrada. La tapa del puente está en cortocircuito para que el terminal negativo del terminal de salida esté conectado al polo negativo de la fuente de alimentación (G en la figura).

Cada canal tiene un indicador de potencia independiente, que puede ser controlado directamente por el puerto IO de la MCU. El terminal de entrada tiene 5V de altura, y la corriente de 3-5MA puede ser controlada.

Convertidor de voltaje del módulo de aislamiento del optoacoplador PC817 de 4 canales 6-30VDC

Tenga en cuenta que el límite de 817 está por debajo de 3KHZ. Si la señal de control es mayor a 3KHZ, no use este módulo, no funcionará correctamente.

Nivel de salida de la MCU Para conducir el motor Cuando el dispositivo inductivo como el motor está aislado, la protección contra interferencias protege el circuito de la MCU.

El nivel de salida de la microcomputadora de un solo chip es bajo y el voltaje de activación del módulo accionado es alto. Para la coincidencia de nivel, por ejemplo, alguna entrada del PLC debe tener un voltaje de 24 V y este módulo puede convertirla.

Para el inversor, la señal de entrada puede invertirse.

Utilizado para la detección de alto voltaje, por ejemplo: el nivel de señal de salida de un sensor es de 12V. El voltaje del chip único es de 5V. Este módulo se puede usar para la detección de aislamiento.

MODULO OPTOACOPLADOR 8 CANALES

Esta es una placa de aislamiento de optoacoplador de 8 canales PC817. Los integrados con 817 de 8 canales son independientes, por lo que pueden lograr diferentes controles de voltaje al mismo tiempo. Usando optoacopladores 817 de 8 vías, para lograr la señal de control y el aislamiento de la señal de control, puede usar directamente el microcontrolador u otro puerto IO de dispositivos para lograr el control de aislamiento de voltaje, puede lograr un pequeño control de voltaje, el lado de control puede ser externo tubo de transistor MOS o diferentes niveles de voltaje de la interfaz del dispositivo.

Características:-

Voltaje de la señal del puerto de conducción: 3.6-24V

Puerto de salida Puerto de voltaje: 3.6-30V

La salida se puede cambiar de pull-up o pull-down con puentes.

Aplicaciones:

Aislamiento de E/S para MCU (unidades de microcontrolador)

Supresión de ruido en circuitos de conmutación

Transmisión de señales entre circuitos de diferentes potenciales e impedancias

Especificaciones:

N de canales: 8

Voltaje de entrada (V): 3,6-24 CC

Voltaje de salida (V CC): 3,6-30

Longitud (mm) : 84

Ancho (mm) : 38

Altura (mm) : 10

Peso (g) : 25

Incluye:

1 x Modulo Optoacoplador PC817 1 Canal

ó

1 x Modulo Optoacoplador PC817 2 Canales

ó

1 x Modulo Optoacoplador PC817 4 Canales

ó

1 x Modulo Optoacoplador PC817 8 Canales
