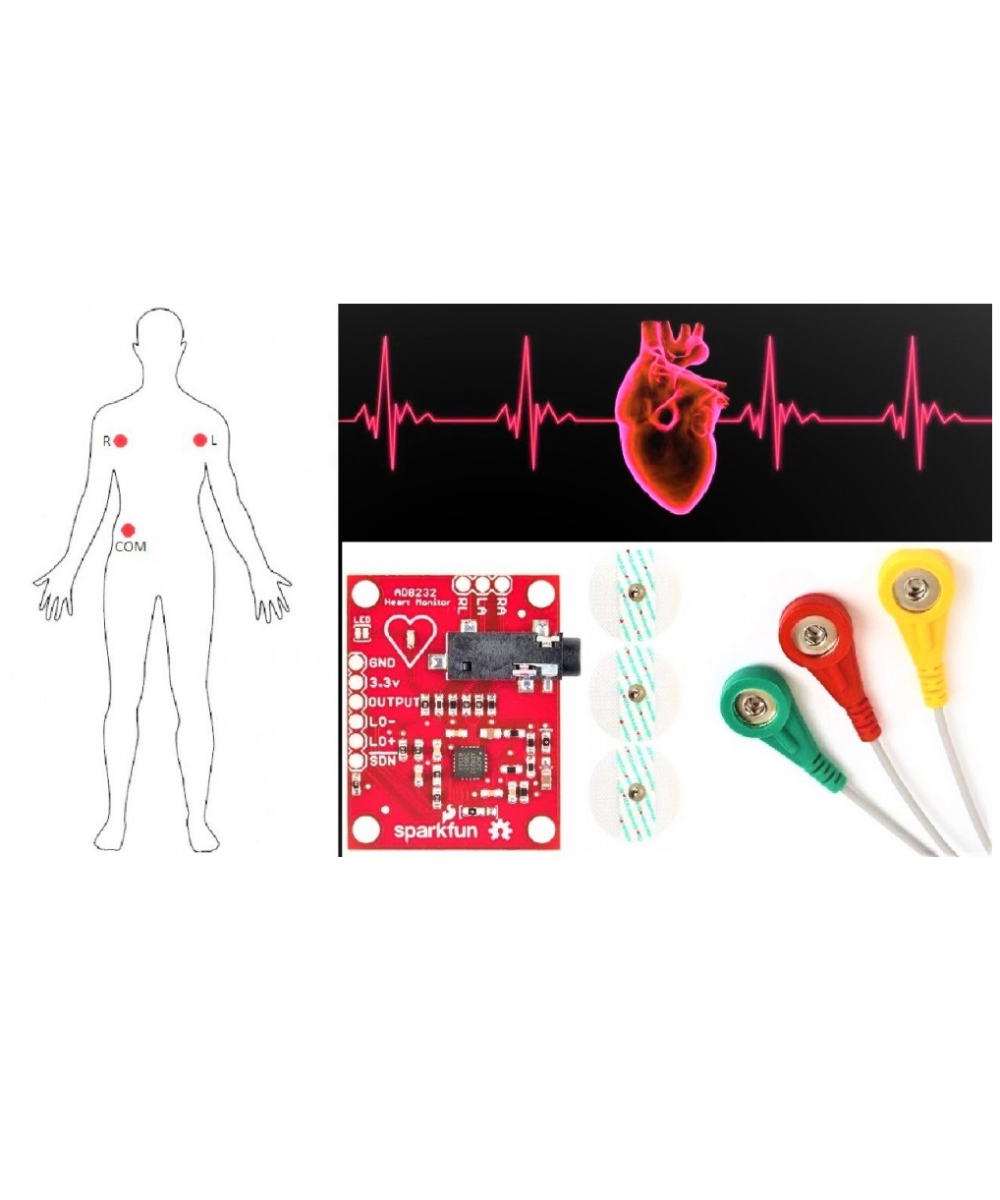

Sensores de Frecuencia Cardiaca ECG AD8232

Descripcion:

El monitor de frecuencia cardíaca de un solo cable AD8232 es una placa que se usa para medir la actividad eléctrica del corazón. Esta actividad eléctrica se puede representar como un ECG o Electrocardiograma y emitirse como una lectura analógica. Los ECG pueden ser extremadamente ruidosos, el monitor de ritmo cardíaco de un solo cable AD8232 actúa como un amplificador operacional para ayudar a obtener una señal clara de los intervalos PR y QT con facilidad.

El AD8232 es un bloque de acondicionamiento de señales integrado para ECG y otras aplicaciones de medición de biopotenciales. Está diseñado para extraer, amplificar y filtrar pequeñas señales biopotenciales en presencia de condiciones ruidosas, como las creadas por el movimiento o la colocación remota de electrodos.

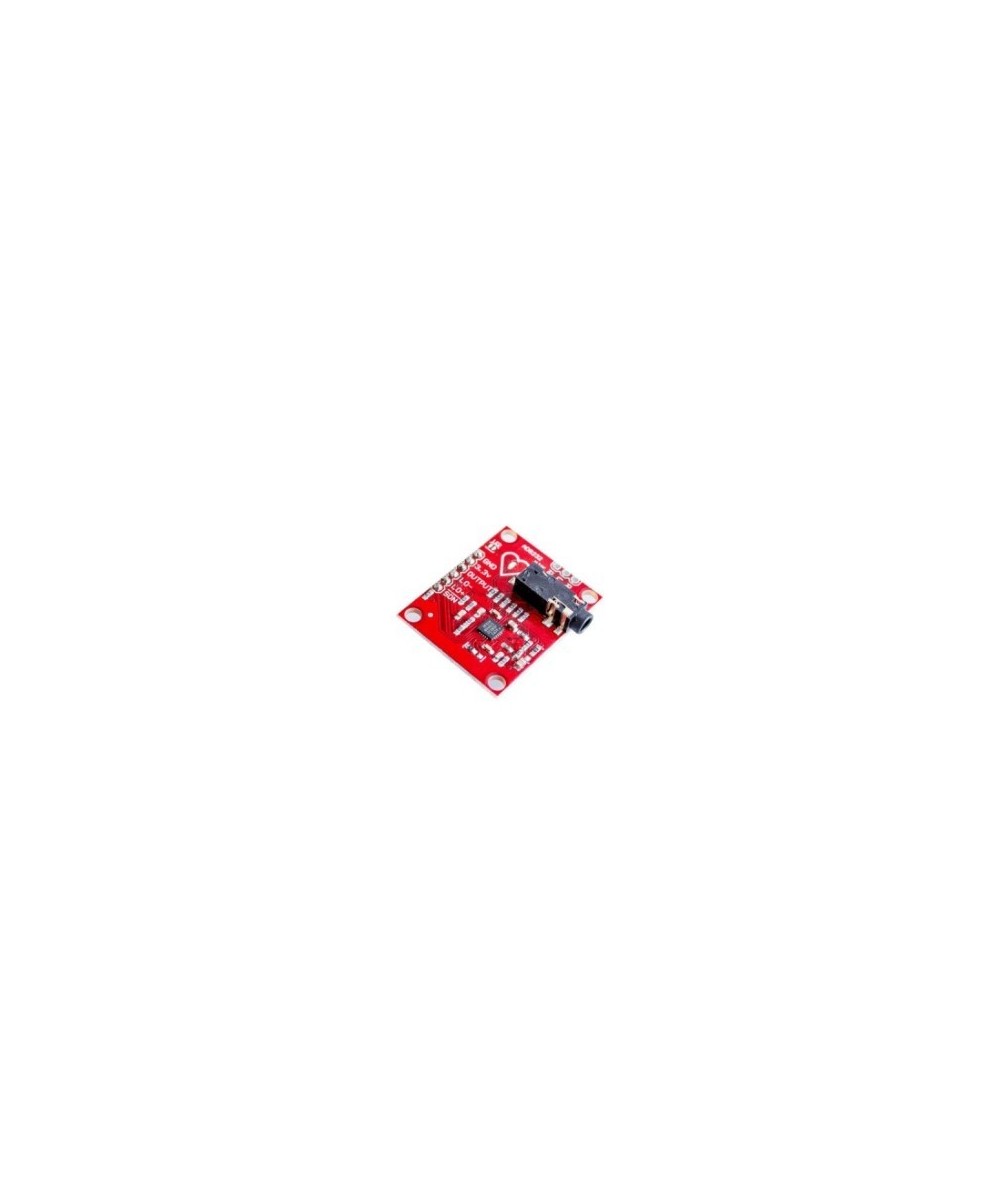

El monitor de frecuencia cardíaca AD8232 interrumpe nueve conexiones del circuito integrado al que puede soldar pasadores, cables u otros conectores. SDN, LO +, LO-, OUTPUT, 3.3V, GND proporcionan pines esenciales para operar este monitor con un Arduino u otra placa de desarrollo. También se incluyen en esta placa los pines RA (brazo derecho), LA (brazo izquierdo) y RL (pata derecha) para conectar y usar sus propios sensores personalizados. Además, hay una luz indicadora LED que latirá al ritmo de un latido del corazón.

Especificaciones:

Voltaje de funcionamiento - 3.3V

Salida analógica

Detección de Leads-Off

Pin de cierre

Indicador LED

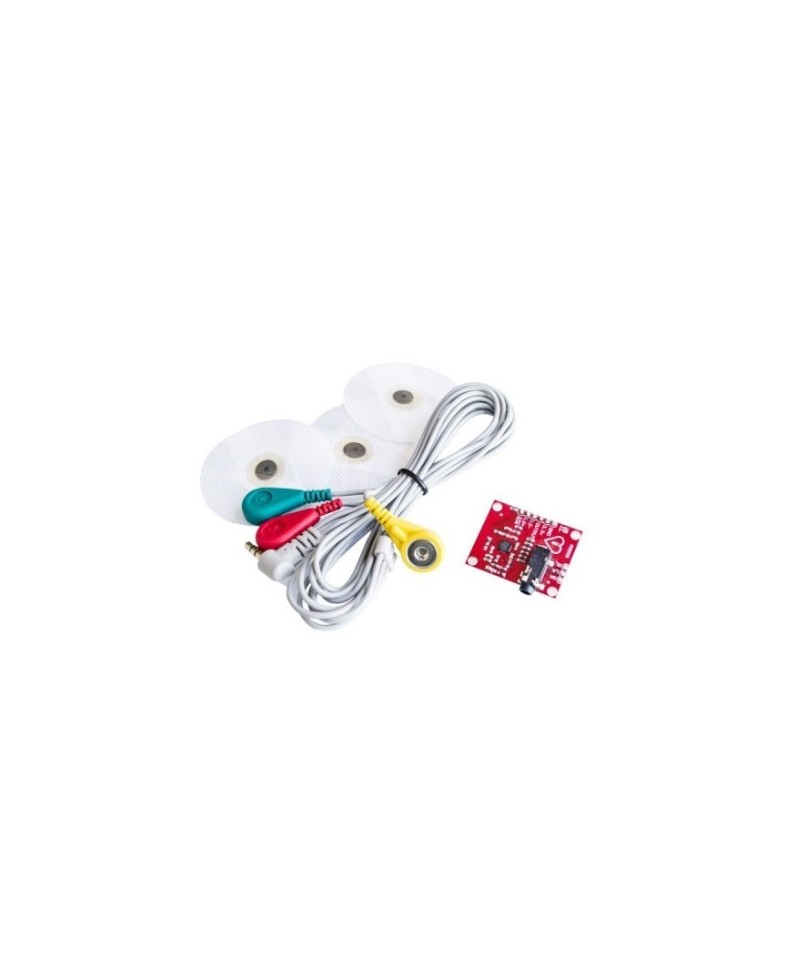

Jack de 3,5 mm para conexión de almohadilla biomédica

aplicacion:
- Control de la frecuencia cardíaca de la actividad física y el deporte
- ECG portátil
- Monitor de salud remoto
- Equipo periférico de juego
- Recolección de señal de bioelectricidad

Contenido:

1 x Sensores de Frecuencia Cardiaca ECG AD8232
