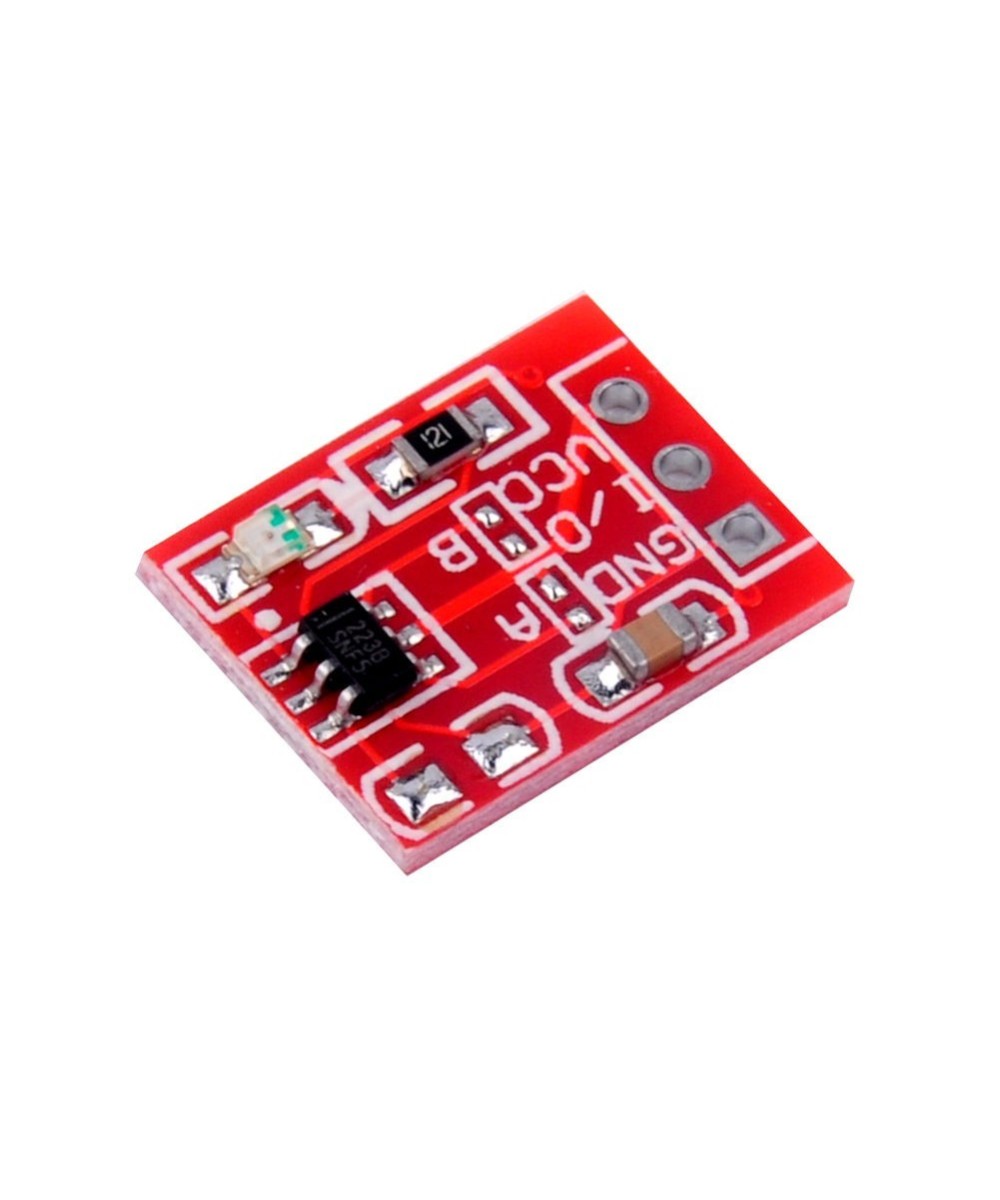

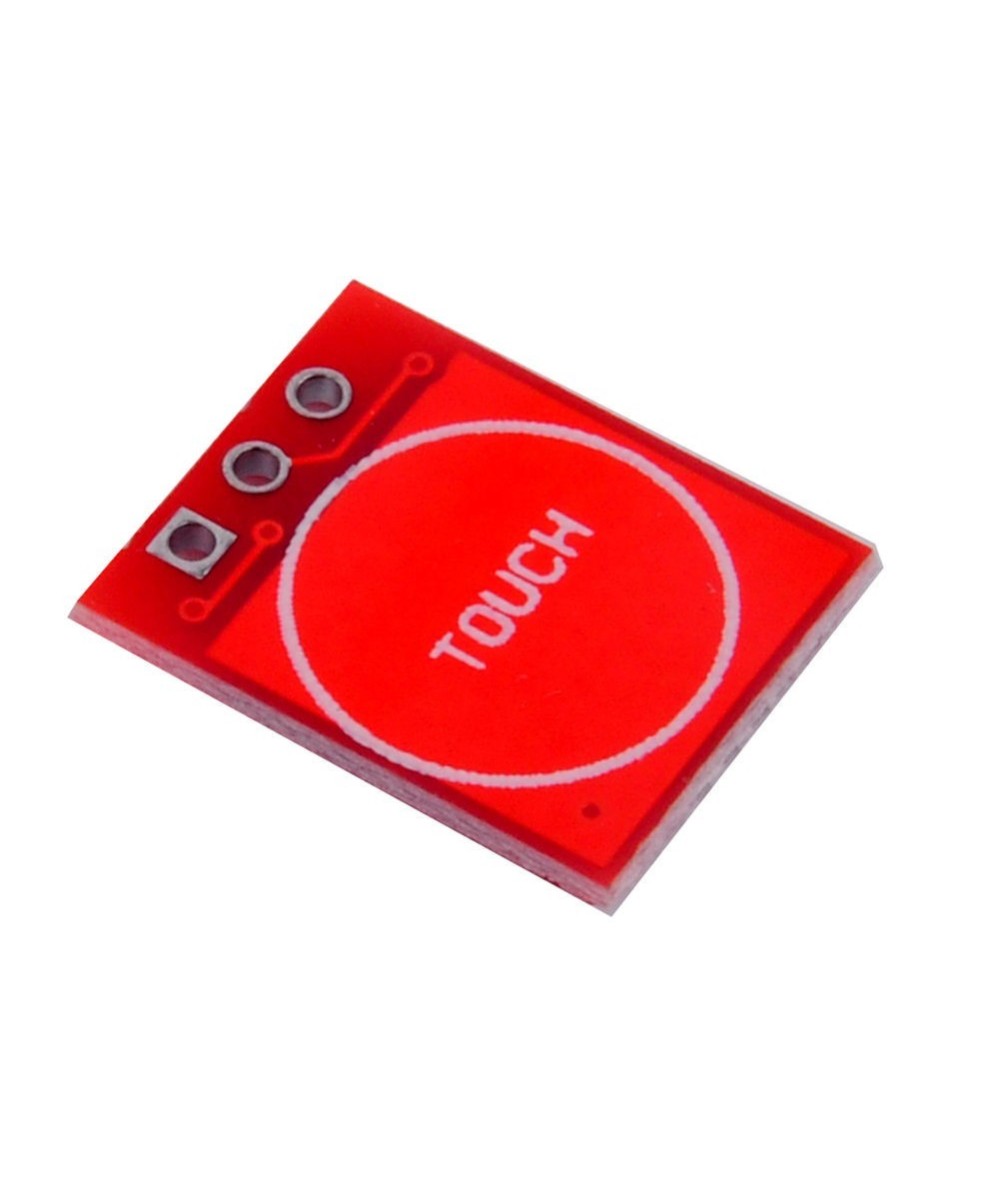

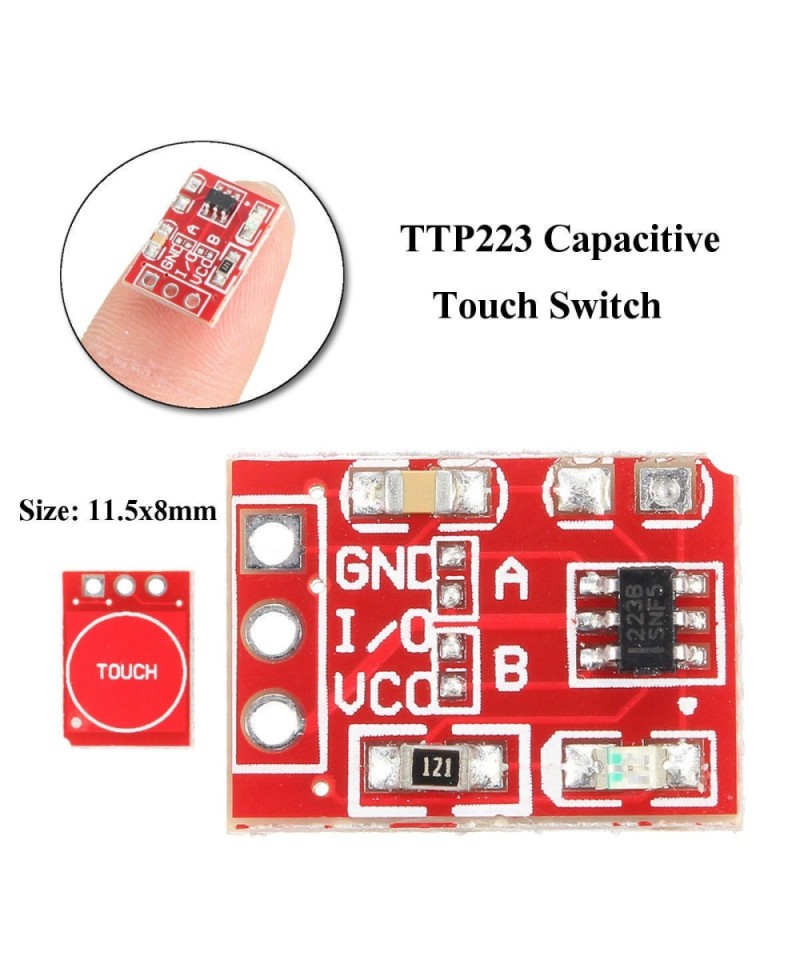

Sensor Touch interruptor capacitivo TTP223

caracteristicas:

Este módulo se basa en un IC de detección de contacto (TTP223B) del módulo de conmutación de toque tipo capacitivo. Este módulo de salida predeterminada baja, el modo de baja potencia a modo; Cuando un dedo toca la posición correspondiente, el módulo saldrá alto y volverá a tocar bajo nuevamente. El modo cambia al modo rápido; Cuando durante 12 segundos sin tocar, el modo y cambiar al modo de baja potencia. El módulo se puede instalar como el plástico, materiales de vidrio no metálicos de superficie, además de la delgada pieza de papel (no metálico) que cubre la superficie del módulo, siempre y cuando el toque de la posición correcta, puede hacer oculto En la pared, el escritorio y el otro botón de los lugares
Modos: trotar, autobloqueante

Especificaciones:

Voltaje de funcionamiento 2.0V ~ 5.5V

Corriente de funcionamiento VDD = 3V, sin carga, SLRFTB = 1

El tiempo de respuesta máximo es de aproximadamente 60 ms en modo rápido, 220 ms en modo de baja potencia VDD = 3 V

La sensibilidad puede ajustarse por la capacitancia (0-50pF) afuera

Tiene dos tipos de longitud de muestreo por opción de pad (pin SLRFTB)

Detección táctil estable del cuerpo humano para reemplazar la llave de interruptor directo tradicional

Proporciona el modo rápido y la selección del modo de baja potencia mediante la opción de almohadilla (pin LPMB)

Proporciona el modo directo? Modo de alternar por opción de almohadilla (pin TOG)

Modo abierto mediante la opción de unión, el pin OPDO es la salida abierta, el pin Q es la salida CMOS

Todos los modos de salida se pueden seleccionar activo alto o bajo activo mediante la opción de pad (pin AHLB)

Tenga el máximo de tiempo de 100 segundos por opción (pin MOTB)

Tener alimentación externa en el pin de reinicio (pin RST)

Después del encendido, tenga aproximadamente 0.5 segundos de tiempo estable, durante el tiempo no toque el teclado, y la función está desactivada

El período de recalibración es de aproximadamente 4.0 segundos, cuando no se ha tocado la tecla

Contenido:

1 x Sensor Touch interruptor capacitivo TTP223
