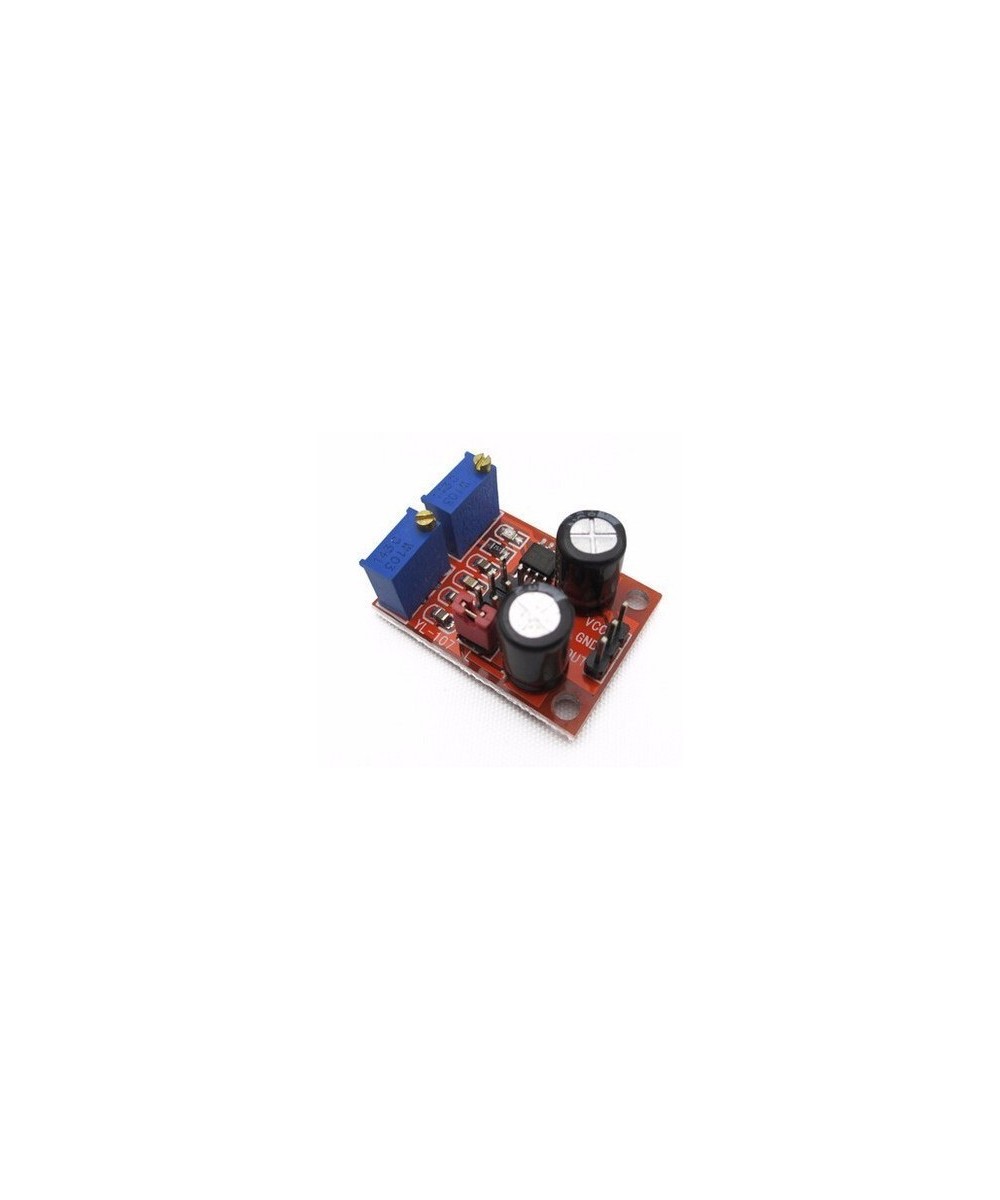

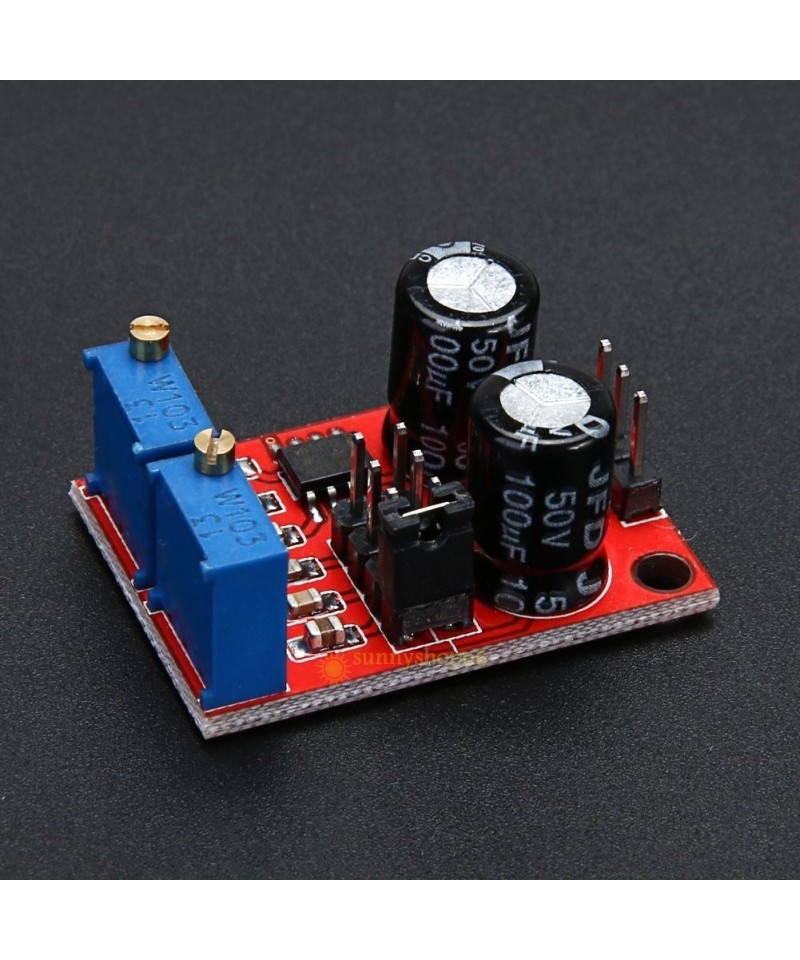

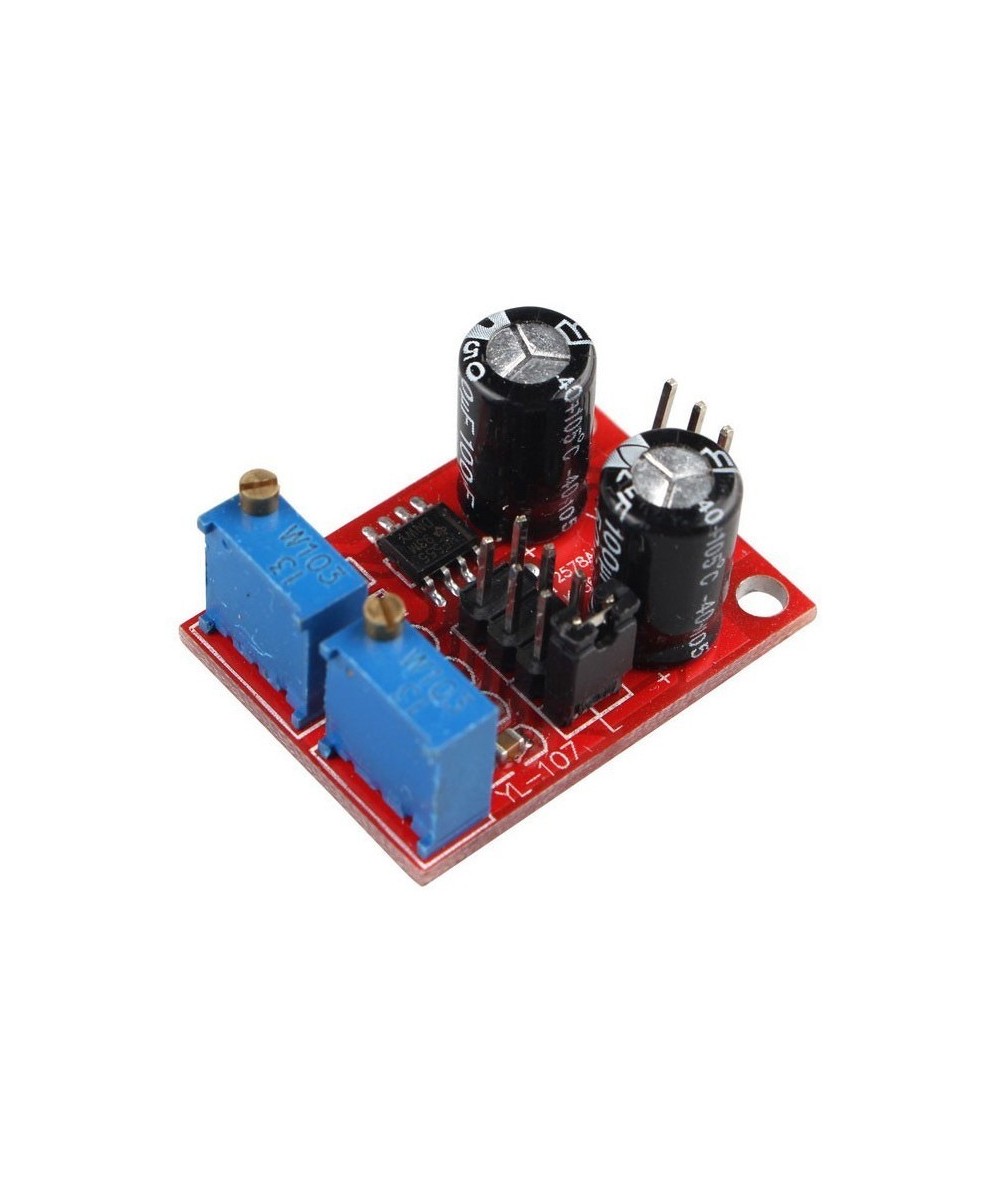

Generador de pulsos NE555 rectangular / cuadrada

caracteristicas:

Tamaño: 31mm * 22mm;
Chip principal: NE555;
Voltaje de entrada: 5V-15VDC. cuando la fuente de alimentación es de 5V, la corriente de salida puede ser de 15MA aproximadamente; cuando la fuente de alimentación de 12V, la corriente de salida puede ser de 35MA aproximadamente;
Corriente de entrada:> = 100MA
Amplitud de salida: 4.2V V-PP a 11.4V V-PP. (Voltaje de entrada diferente, la amplitud de salida será diferente)
Corriente de salida máxima:> = 15MA (fuente de alimentación de 5V, V-PP mayor que 50%),> = 35MA (fuente de alimentación de 12V, V-PP mayor que 50%)
Salida con indicación LED (nivel bajo, el LED se enciende; nivel alto, el LED se apaga; baja frecuencia, el LED parpadea);

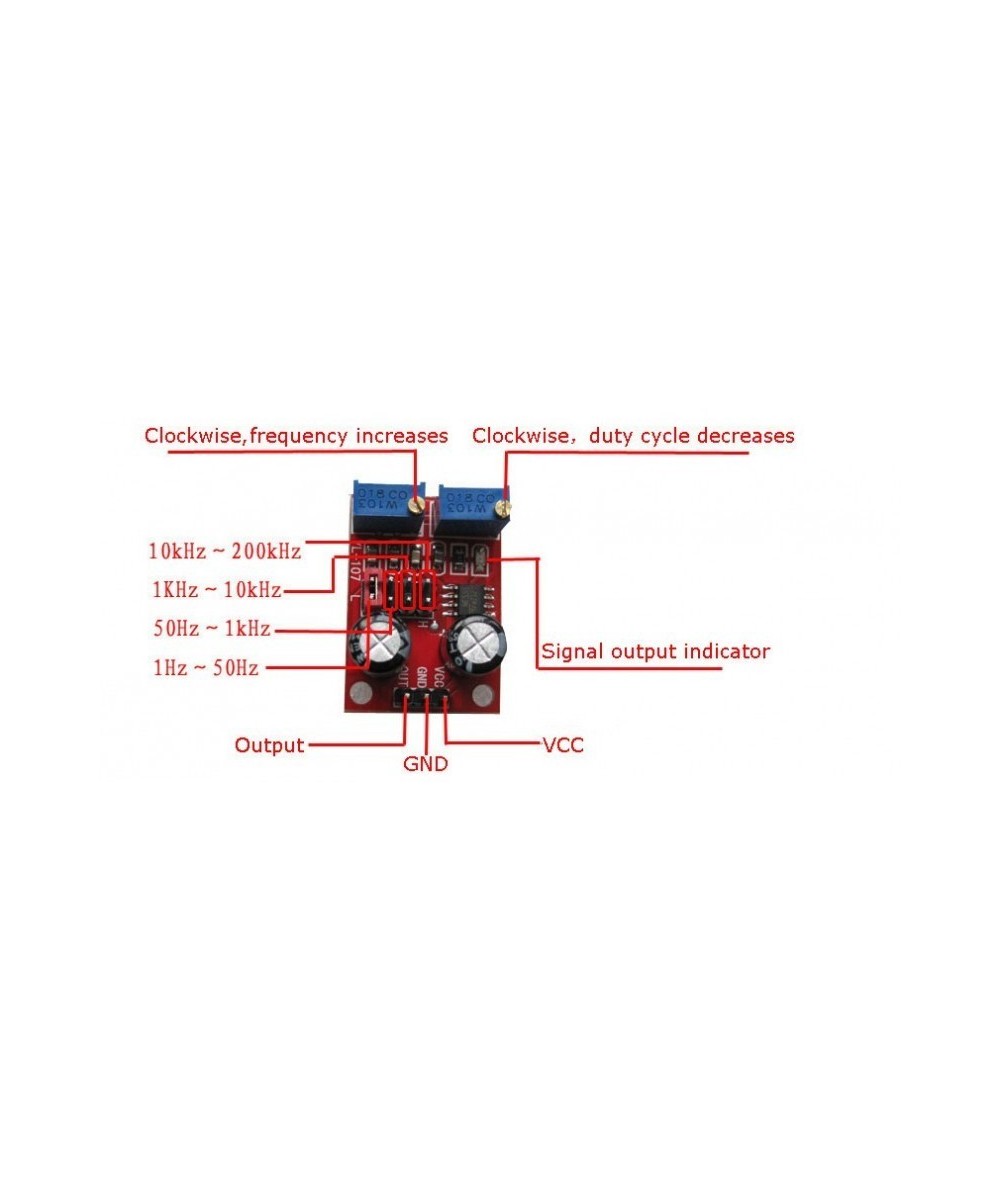

El rango de frecuencia de salida es seleccionable:
Archivo LF: 1Hz ~ 50Hz
Archivo IF: 50Hz ~ 1kHz
Archivo de alta frecuencia: 1KHz ~ 10kHz
Archivo HF: 10kHz ~ 200kHz
El ciclo de trabajo de salida puede ajustarse; el ciclo de trabajo y la frecuencia no se pueden ajustar por separado; el ajuste del ciclo de trabajo cambiará la frecuencia;

La frecuencia de salida es ajustable:

Período T = 0.7 (RA +2 RB) C
RA, RB es 0-10K ajustable;
Perfil bajo cuando C = 0.001UF;
SI se detiene C = 0.1UF;
Archivo de alta frecuencia C = 1UF;
HF se detiene C = 100UF;


aplicaciones:

Como generador de señal de onda cuadrada, genera una señal de onda cuadrada utilizada para el desarrollo experimental.
Se utiliza para impulsar un motor paso a paso para generar una señal de unidad de onda cuadrada.
Generar pulsos ajustables para MCU.
Generar pulsos ajustables, para controlar los circuitos asociados.

Contenido:

1 x Generador de pulsos 555 rectangular/cuadrada
