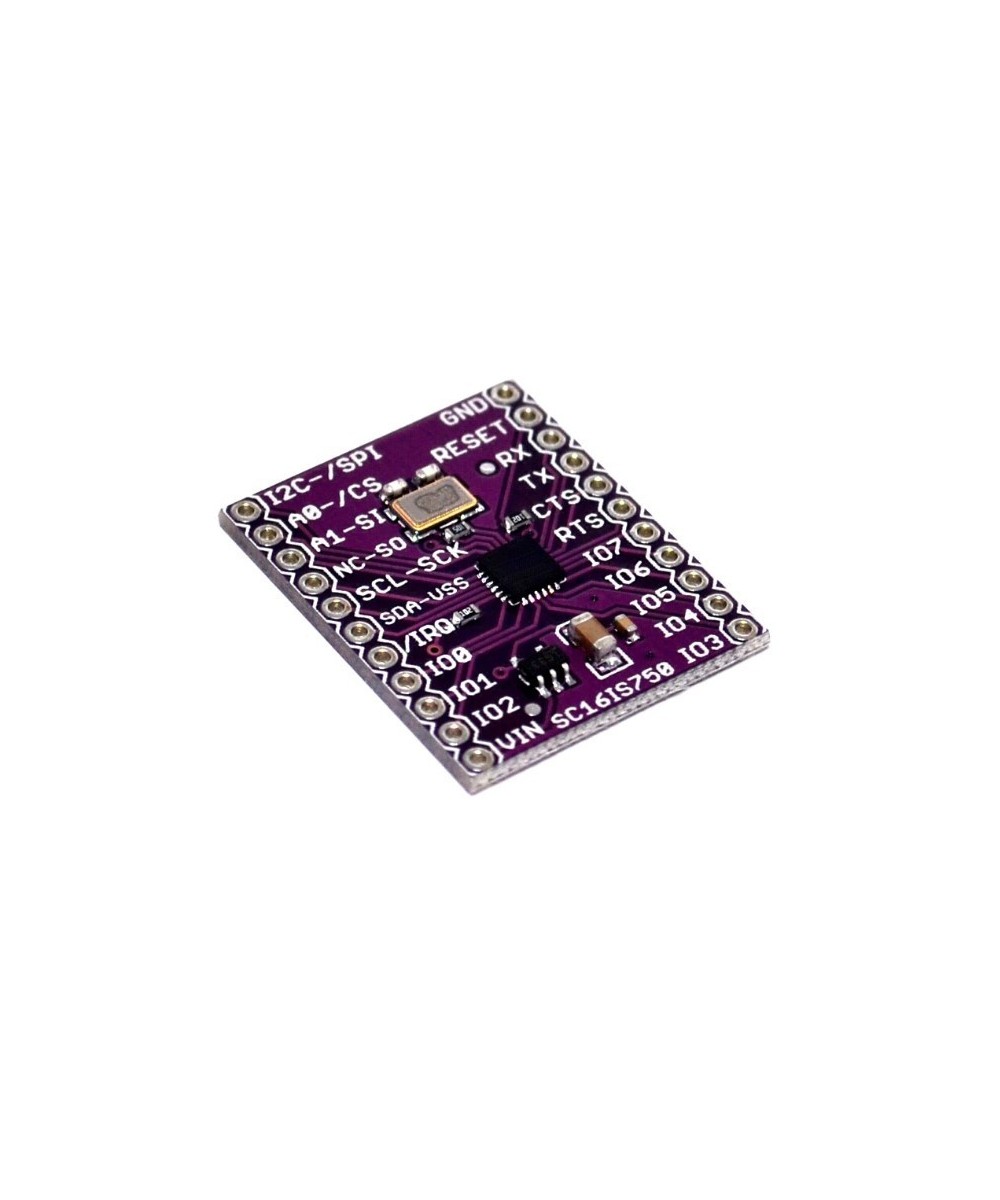

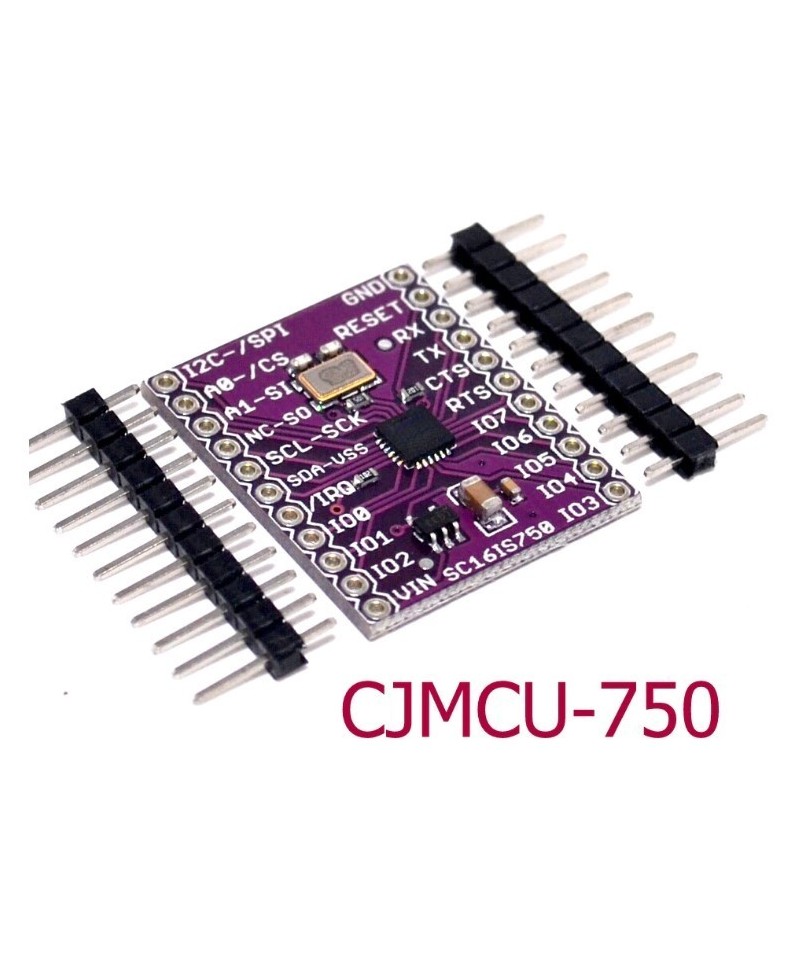

Adaptador de puerto UART/I2C/SPI MCU-750

Especificaciones:

1.UART dúplex completo único

2.Interfaz I2C-bus o SPI seleccionable

Funcionamiento a 3.3.3 V o 2.5 V

4,64 bytes FIFO (transmisor y receptor)

5.Totalmente compatible con el estándar industrial 16C450 y equivalente

6.Velocidades en baudios de hasta 5 Mbit / s en modo de reloj 16x

7.Control de flujo de hardware automático mediante RTS / CTS

8.Control de flujo de software automático con caracteres Xon / Xoff programables

9.Caracteres Xon / Xoff simples o dobles

Especificaciones:

El SC16IS750 es una interfaz I2C-bus / SPI esclava para un UART de alto rendimiento de un solo canal. Ofrece velocidades de datos de hasta 5 Mbit / sy garantiza una baja corriente de funcionamiento y de reposo.

Los modelos SC16IS750 y SC16IS760 también proporcionan a la aplicación 8 pines de E / S programables adicionales.

El dispositivo viene en paquetes HVQFN24, TSSOP24 (SC16IS750) muy pequeños, lo que lo hace ideal para aplicaciones portátiles que funcionan con baterías.

Esta familia de productos permite una conversión de protocolo sin problemas desde el bus I2C o SPI hacia y RS-232 / RS-485 y son completamente bidireccionales.

El SC16IS760 se diferencia del SC16IS750 en que admite velocidades de reloj SPI de hasta 15 Mbit / s en lugar de los 4 Mbit / s que admite el SC16IS750, y en que admite IrDA SIR hasta 1,152 Mbit / s. En todos los demás aspectos, el SC16IS760 es funcional y eléctricamente el mismo que el SC16IS750.

El SC16IS740 es funcional y eléctricamente idéntico al SC16IS750, con la excepción de los pines de E / S programables que solo están presentes en el SC16IS750.

El conjunto de registros internos del SC16IS740 / 750/760 es compatible con versiones anteriores del ampliamente utilizado y popular 16C450.

Esto permite que el software se escriba o migre fácilmente desde otra plataforma.

El SC16IS740 / 750/760 también proporciona características avanzadas adicionales como control automático de flujo de hardware y software, compatibilidad automática con RS-485 y reinicio del software.

Esto permite que el software reinicie el UART en cualquier momento, independientemente de la señal de reinicio del hardware.
