Descripcion:

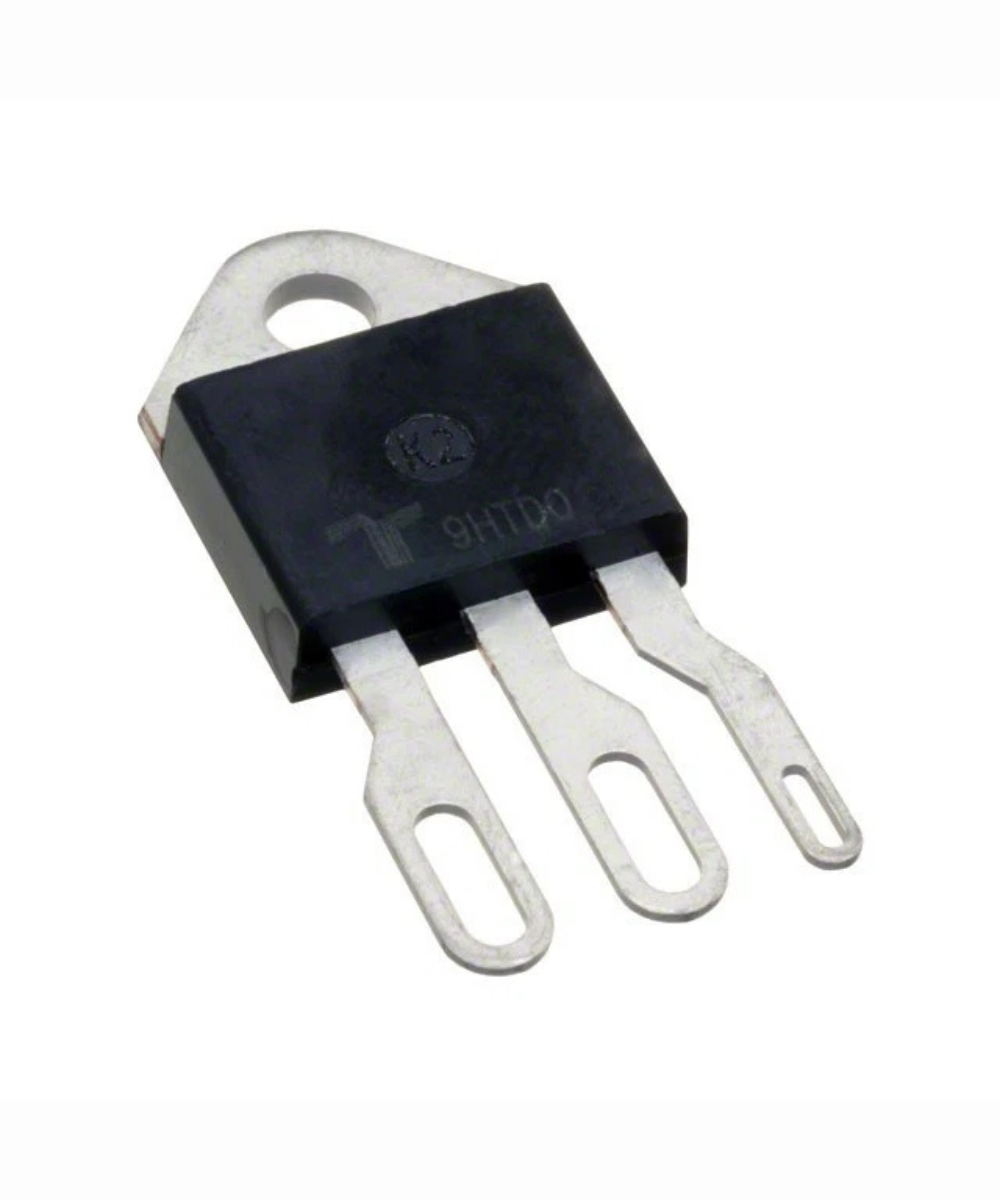

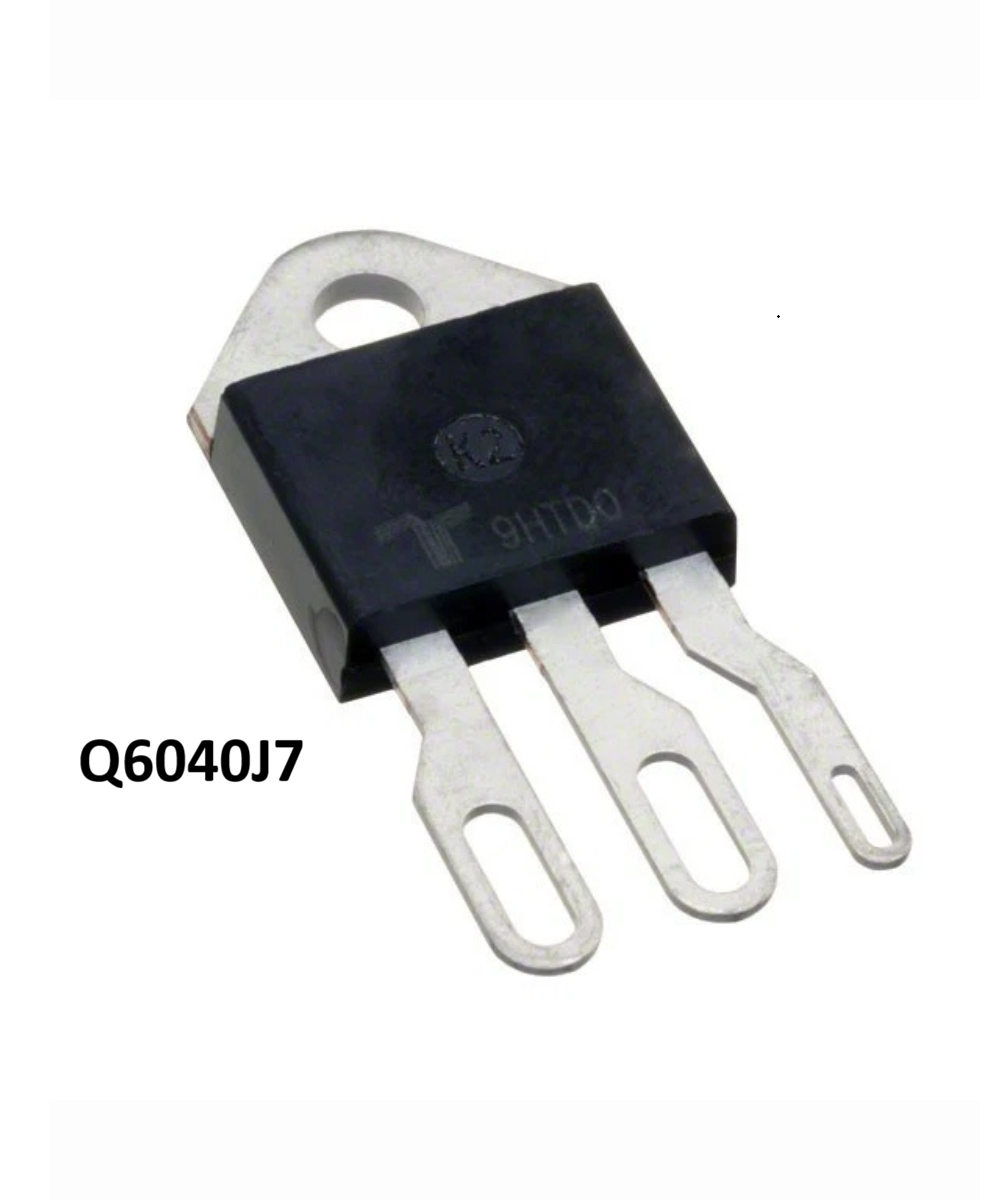

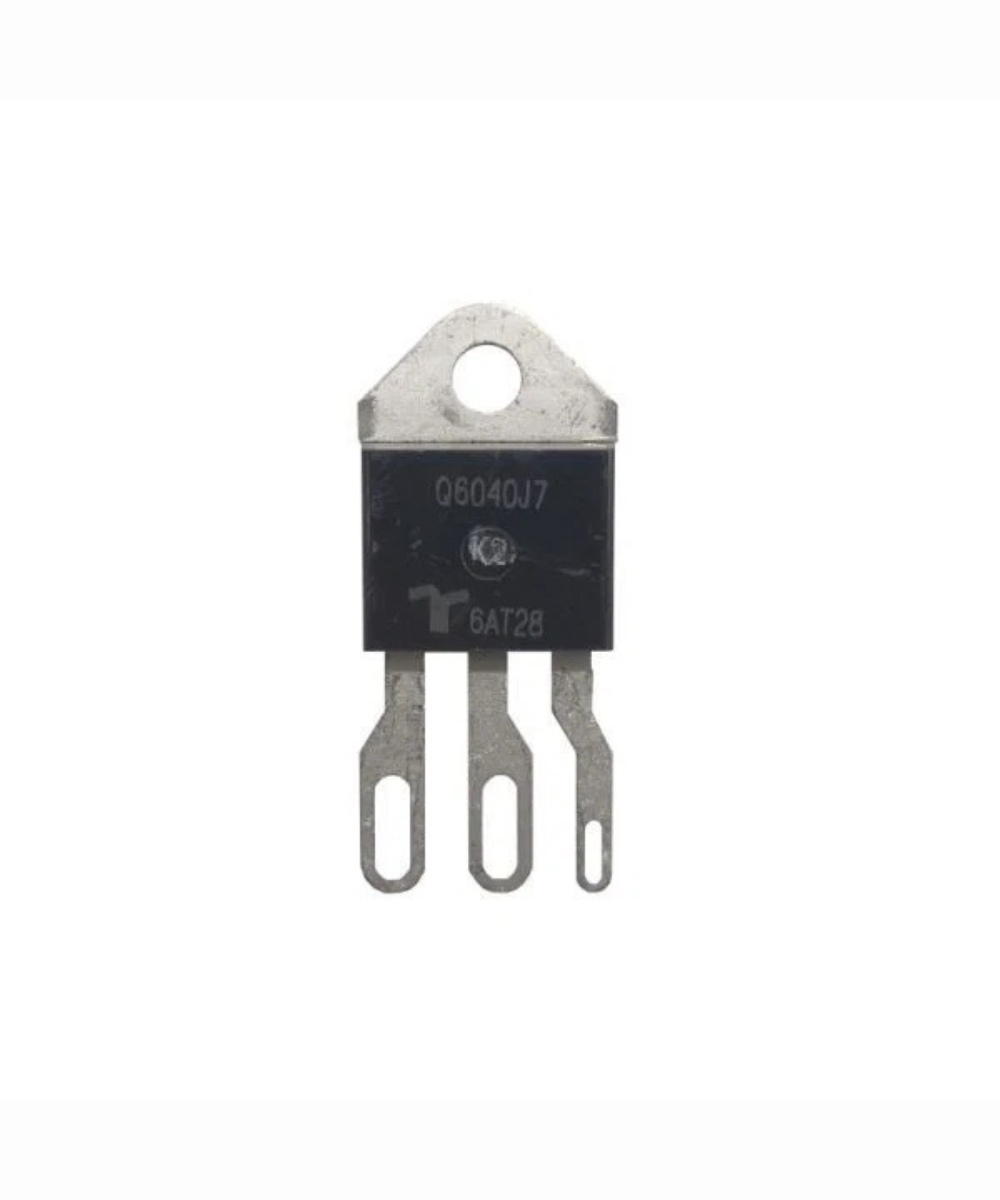

El Q6040J7 es un tiristor de tipo Alternistor Triac bidireccional de alta potencia diseñado por Littelfuse. A diferencia de los triacs estándar, los alternistores integran internamente una estructura semiconductora equivalente a dos rectificadores controlados de silicio (SCR) conectados en antiparalelo. Esto le otorga un desempeño de conmutación muy superior al apagar cargas fuertemente inductivas, eliminando en la mayoría de los casos la necesidad de usar circuitos amortiguadores (snubberless).
Caracteristicas:
Voltaje Máximo de Pico Repetitivo en Estado de Bloqueo: 600 Voltios
Voltaje Máximo en Estado de Conducción: 1.8 Voltios
Voltaje de Disparo de Compuerta: 2.5 Voltios
Voltaje de Aislamiento Interno: 2500 Voltios Eficaces
Corriente Eficaz de Conducción: 40 Amperios
Corriente de Pico Transitoria No Repetitiva: 335 Amperios (a 60 Hertzios) / 400 Amperios (a 50 Hertzios)
Corriente de Disparo de Compuerta: 100 Miliamperios máximo
Corriente de Mantenimiento: 100 Miliamperios máximo
Rango de Temperatura Operativa de la Unión: \(-40\) grados Celsius a \(+125\) grados Celsius

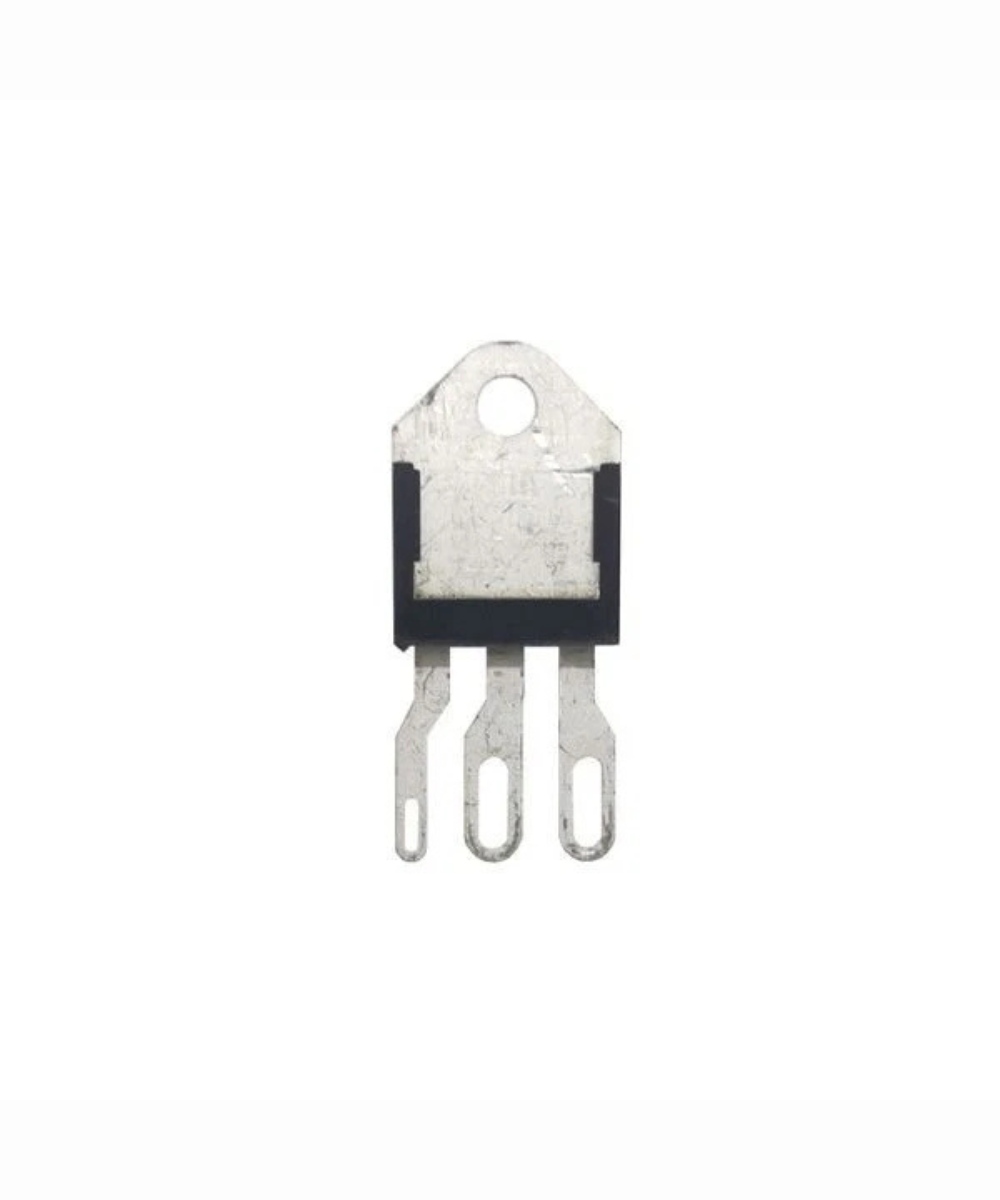

Tipo de Encapsulado: TO-218X (variante aislada de 3 pines con pestaña metálica superior
