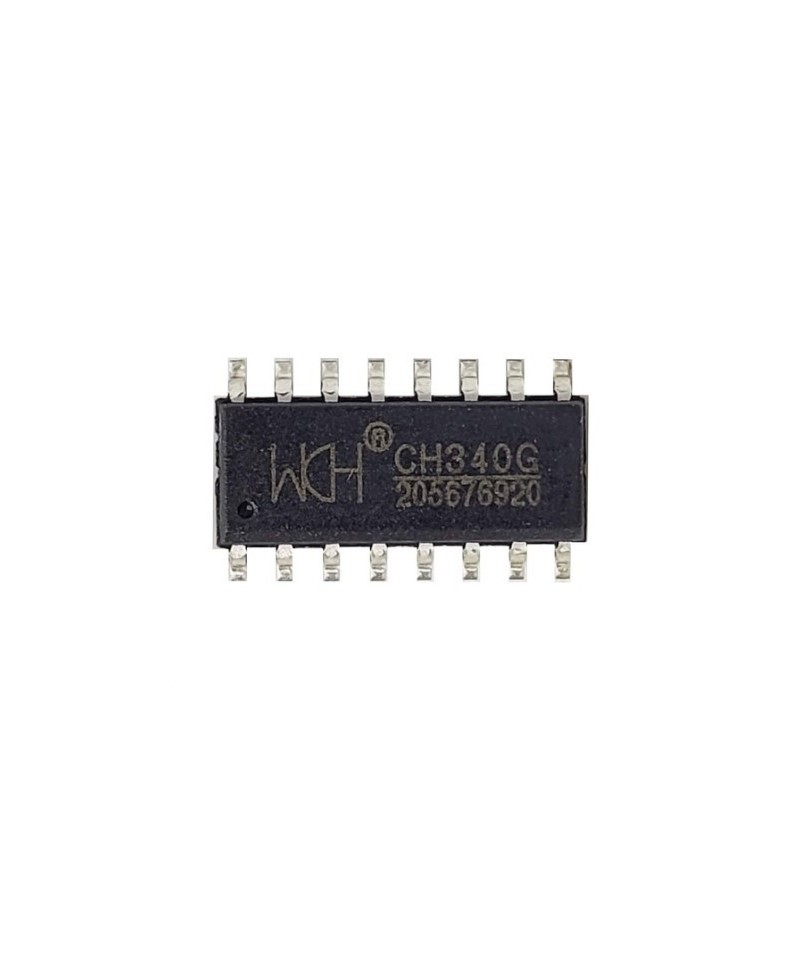

Circuito integrado CH340C

¿Qué es CH340?

CH340 es un chip de conversión de bus USB que puede convertir USB a serie, USB a infrarrojo IrDA o USB a interfaz de impresora.

En el modo de interfaz en serie, el CH340 proporciona una señal de enlace de MÓDEM común, que se puede usar para expandir la interfaz en serie asíncrona de una computadora o actualizar inmediatamente un dispositivo en serie común al bus USB. Consulte el segundo manual CH340DS2 para obtener más información sobre la interfaz de conversión USB a impresora.

En el modo de infrarrojos, se puede crear un adaptador de infrarrojos USB agregando un transceptor de infrarrojos al CH340, lo que permite la comunicación por infrarrojos SIR.

Descripcion:

Paquete: SOIC-16

tipo de producto: Circuitos integrados lógicos

Producción en serie: CH340

Rango de temperatura de funcionamiento (C): -40 a 85

Dimensiones (mm) LxAnxAl: 10x4x1,6

Tipo de montaje: SMD/SMT

Rango de voltaje de suministro: -0.5-6V

Solicitud: USB a computadora serial IC

Peso del envío: 0,008 kg

Dimensiones del envío: 8 × 5 × 2 cm

Características del CH340:

USB 2.0 de máxima velocidad

Emula la interfaz serial estándar, se puede usar para actualizar equipos antiguos a USB

Tasa de baudios de 50bps a 2Mbps

5V y 3.3V de potencia

Paquete SSOP-20

Aplicaciones CH340:

Conversión de USB a UART

Actualización de dispositivos antiguos a USB

Programación de microcontroladores

Equivalentes de CH340:

FT232, CH340G

Cómo usar CH340:

El CH340 es un IC simple de USB a serie que convierte señales USB a UART, que se utiliza para interactuar con dispositivos y microcontroladores más antiguos.

Debido a que el ATMega329P utilizado en estas placas no tiene funcionalidad USB integrada, se comunica con una computadora a través de una interfaz UART, que se traduce a USB usando el CH340.

Contenido:

1 x CI CH340
