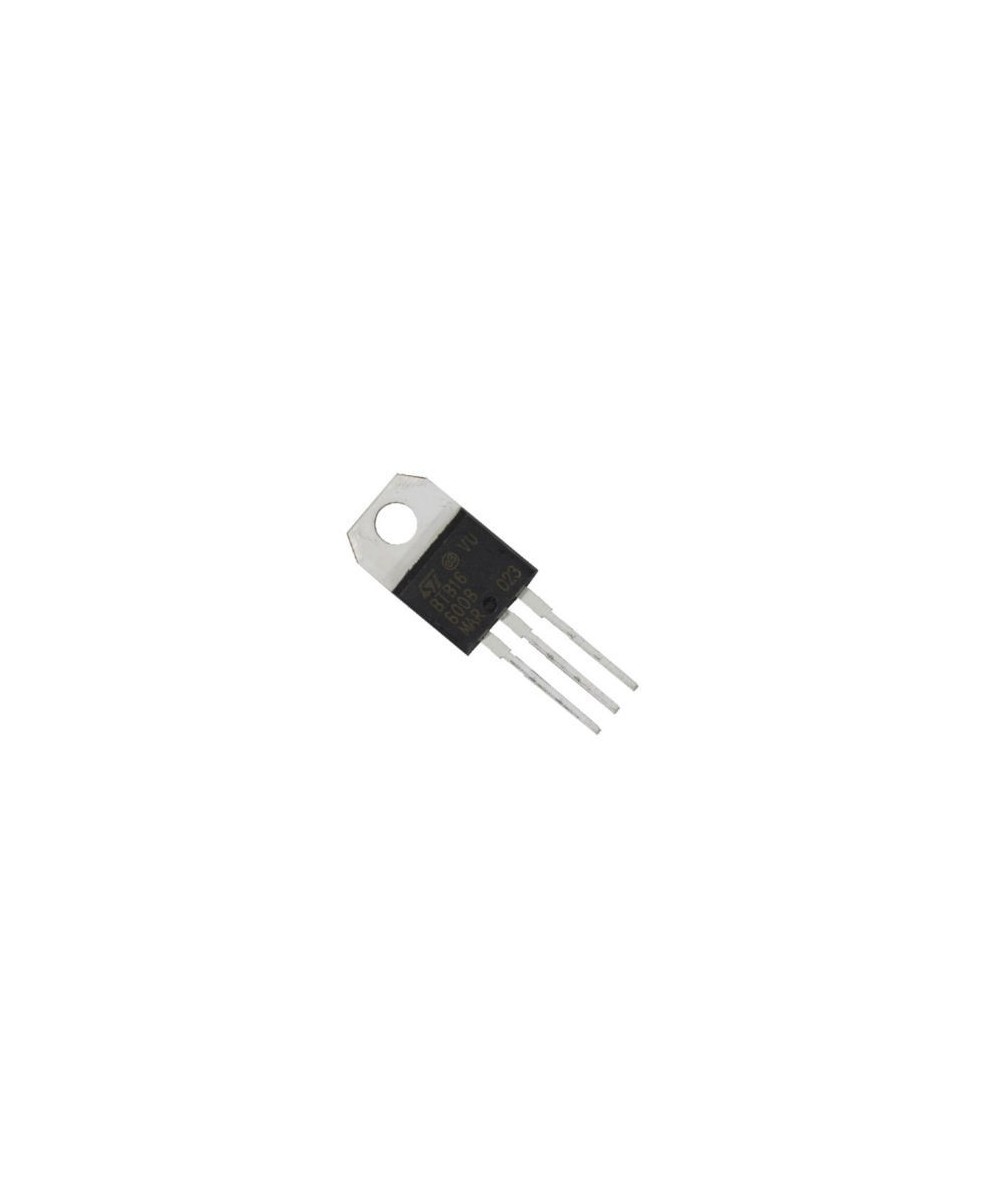

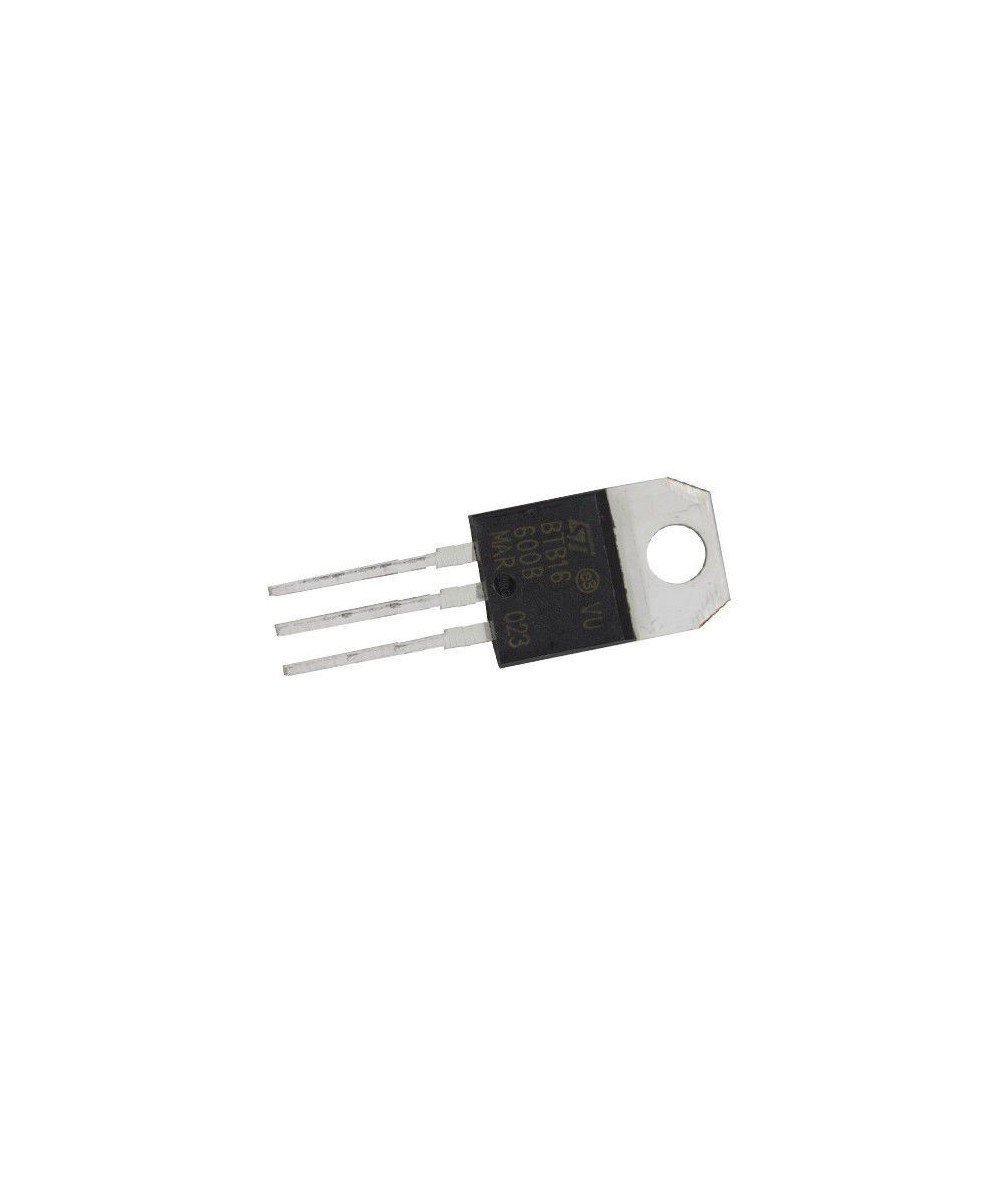

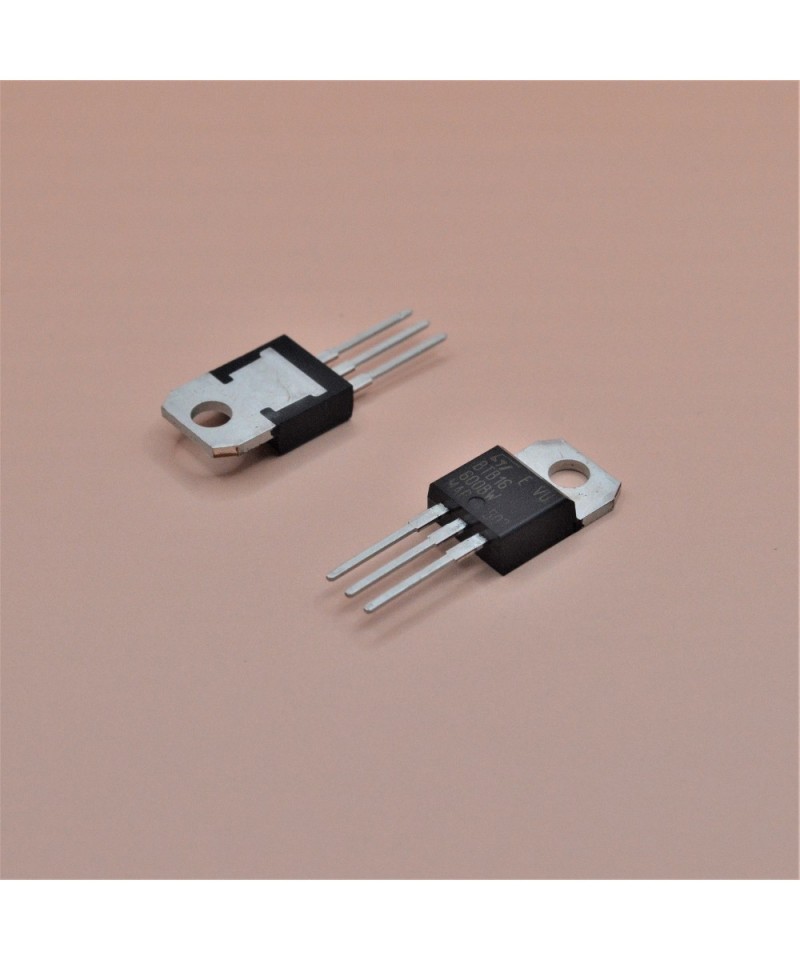

Semiconductor tiristor TRIAC BTB16-600 16A/600V

Descripción

Switch electrónico bidireccional de corriente alterna útil para interrumpir y/o continuar la corriente de alimentación de un dispositivo. Su versatilidad lo hace ideal para el control de corrientes alternas, una de ellas es su utilización como INTERRUPTOR estático ofreciendo muchas ventajas sobre los interruptores mecánicos convencionales y los relés. Funciona como interruptor electrónico y también a pila.

El BTB16-600BW es adecuado para la conmutación de corriente alterna de CA de uso general. Cuenta con corriente media, baja resistencia térmica con enlace de clip y alta conmutación (4Q) o muy alta capacidad de conmutación (3Q).

Alto rendimiento de conmutación

Baja resistencia térmica con clip de vinculación

Operación actual media

Sensibilidad de la capacidad de la corriente de puerta de 10 mA

Corriente máxima del gatillo de compuerta de 25 mA

Tensión máxima del disparador de compuerta de 1.3 V

Máxima corriente de retención 15 mA

RMS en la corriente de estado es 4 A

Rango de temperatura de unión de funcionamiento de -40 ° C a + 125 ° C

Pico de pico no repetitivo en la corriente de estado de 35 A a 50 Hz

Aplicaciones:

Control de Motor, Industrial, Iluminación

Especificaciones:

Tensión máxima de apagado repetitivo, Vdrm: 600 V

Corriente RMS de encendido IT(rms): 16 A

Corriente de trigger de la compuerta máxima, Igt: 100 mA

Corriente de trigger de la compuerta máxima, Vgt: 1.3 V

Potencia de pico de la compuerta: 1 W

Corriente  máxima  transitoria, No Repet., Itsm 50Hz: 160 A

Corriente máxima de retención Ih: 50 mA

Temperatura de trabajo máxima: 125°C

Encapsulado: TO-220

3 pines

Sustituto:

NTE56008 BT138-600E MAC15A8G 2N6344A

Contenido:

1 x Semiconductor tiristor TRIAC BTB16-600 16A/600V
