Descripción:
El triac es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento. El triac puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.
Cuando el triac conduce, hay una trayectoria de flujo de corriente de muy baja resistencia de una terminal a la otra, dependiendo la dirección de flujo de la polaridad del voltaje externo aplicado.

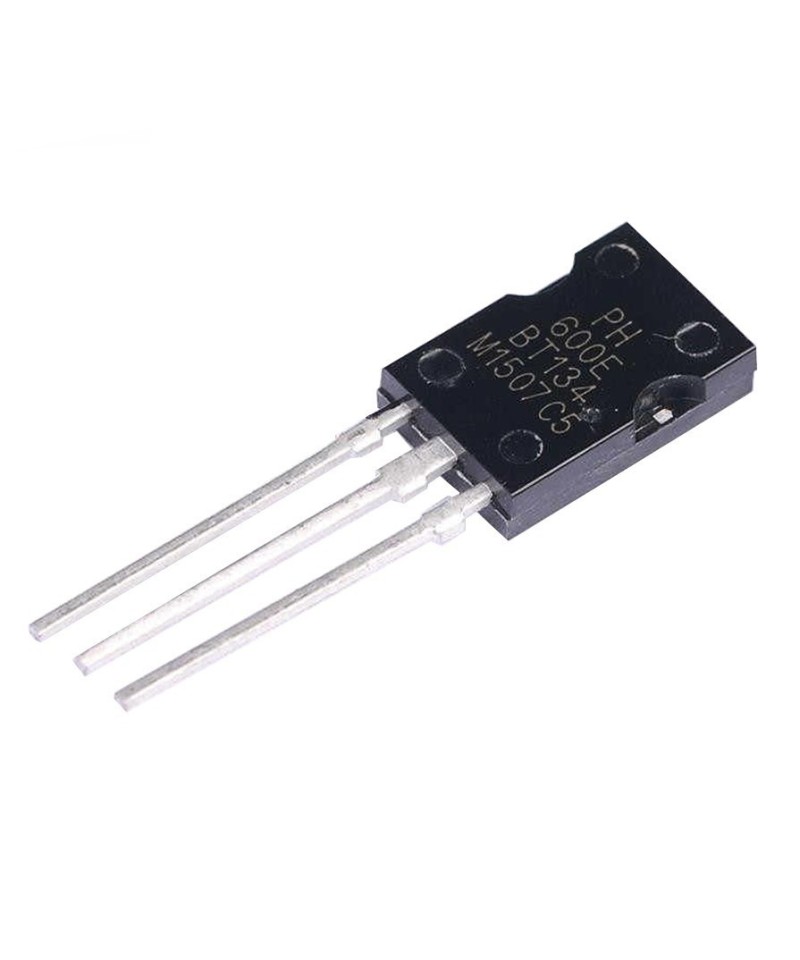

El BT134-600E, es un TRIAC de 4 cuadrantes de compuerta sensible y pasivada para aplicaciones de conmutación bidireccional y control de fase de uso general. Esta compuerta sensible a la serie TRIAC está destinada a ser conectada directamente a microcontroladores, circuitos lógicos integrados y otros circuitos de disparo de compuerta de baja potencia.
Interfaz directa a circuitos integrados de nivel lógico
Interconexión directa a circuitos de accionamiento de puerta de baja potencia
Capacidad de alto voltaje de bloqueo
Corriente baja de mantenimiento para cargas de corriente baja y EMI más bajo en conmutación
Planar pasivado para robustez y fiabilidad del voltaje
Puerta sensible
Aplicaciones: Control de Motor, Electrónica de Consumo
Especificaciones
Tensión máxima de apagado repetitiva, Vdrm: 600 V
Corriente RMS de encendido IT(rms): 4 A
Corriente de trigger de la compuerta máxima, Igt: 25 mA
Corriente de trigger de la compuerta máxima Vgt: 1.5 V
Potencia de pico de la compuerta: 5 W
Corriente máxima transitoria, No Repet., Itsm 50Hz: 25 A
Corriente máxima de retención Ih: 15 mA
Temperatura de trabajo máxima: 125°C
Encapsulado: TO-126
3 pines
Sustituto:
NTE56039
Contenido:
1 x Triac BT134-600E
