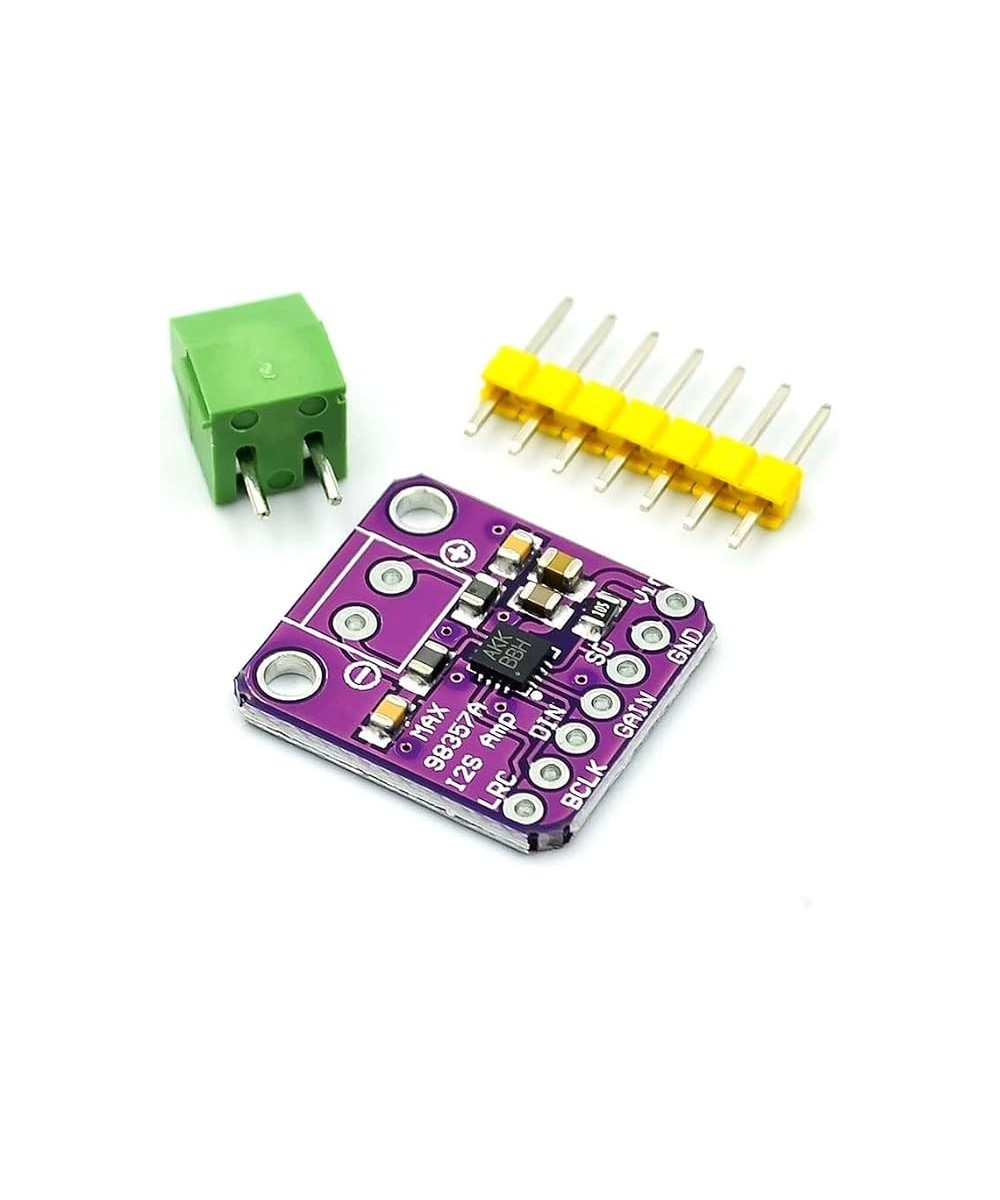

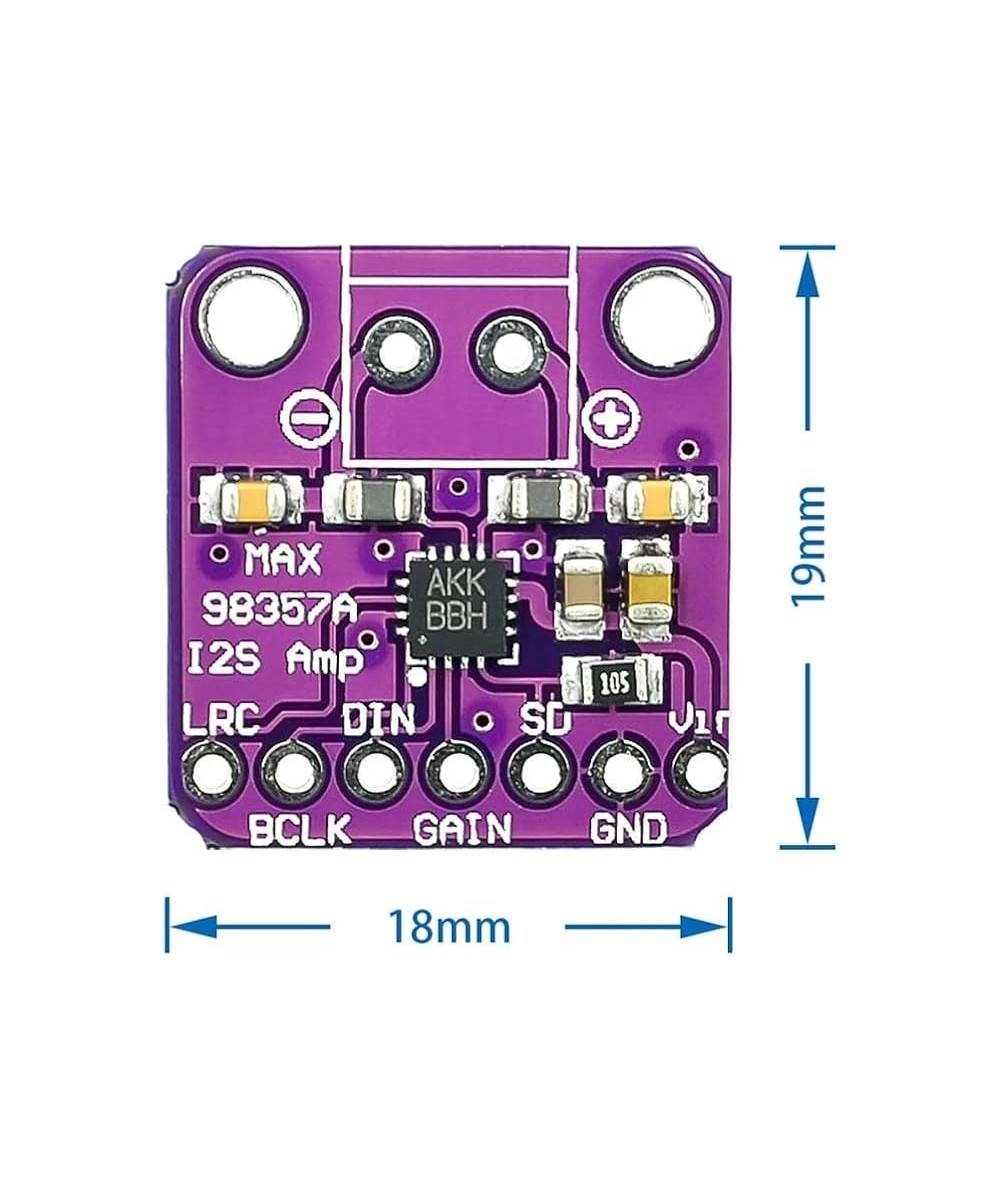

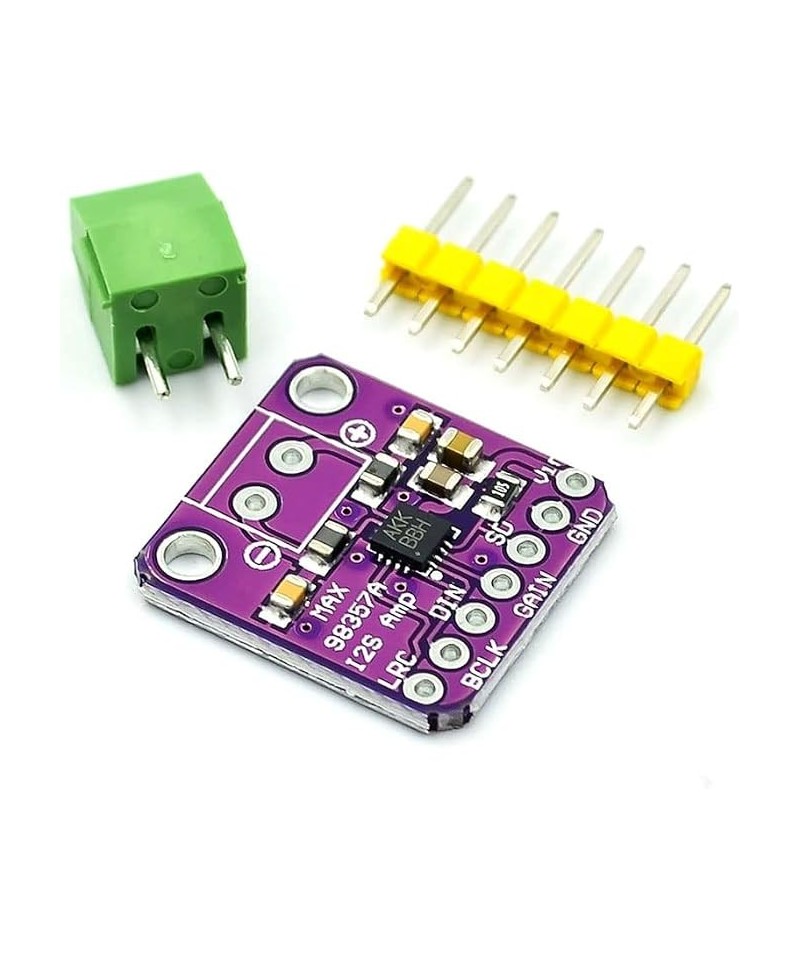

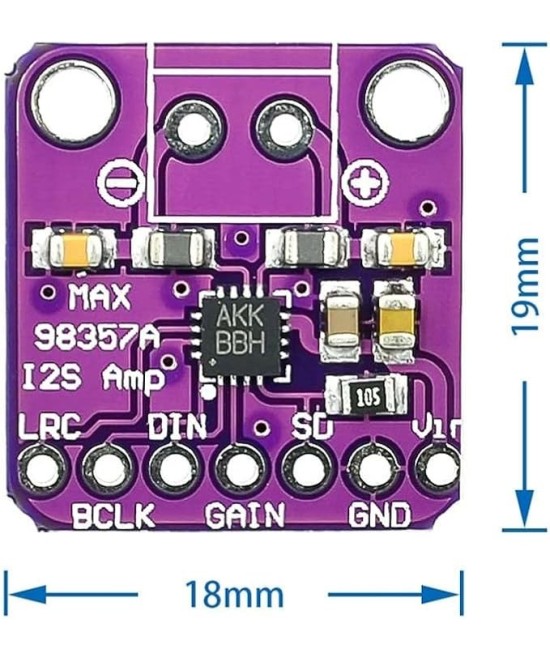

Módulo amplificador de audio I2S MAX98357

La placa amplificadora de audio digital I2S es compatible con Raspberry Pi. Acepta audio digital a través de la interfaz I2S, lo convierte en una señal de salida analógica y lo amplifica para permitir la conexión directa a altavoces. Combina un convertidor D/A I2S con un amplificador de audio en una sola placa.

El pequeño módulo amplificador mono es sorprendentemente potente y ofrece hasta 3,2 W en altavoces con una impedancia de 4 Ω. El amplificador de clase D puede funcionar con un voltaje de 2,7 V a 5,5 V. Gracias a su alta eficiencia, el módulo es especialmente adecuado para proyectos móviles y alimentados por batería.

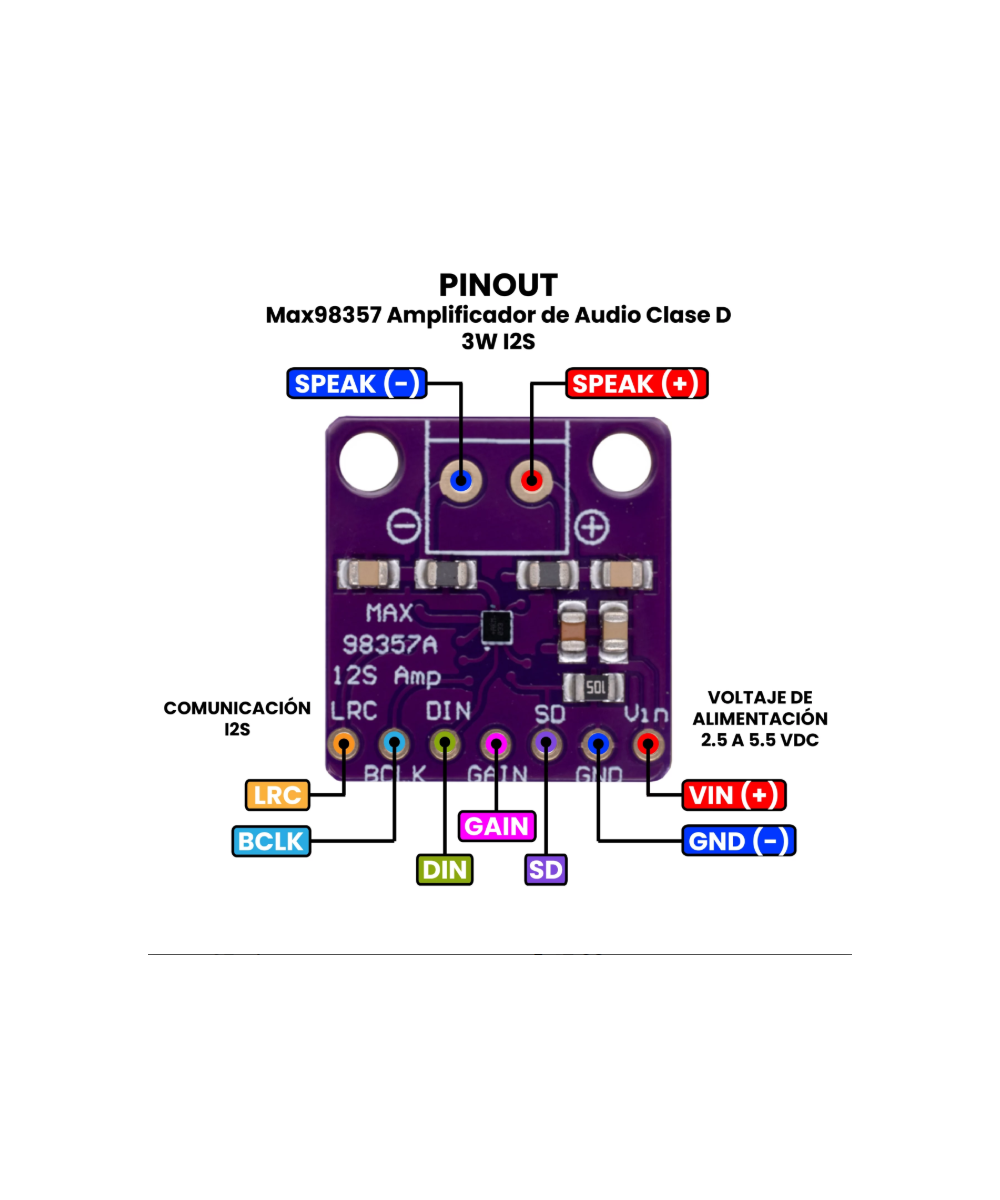

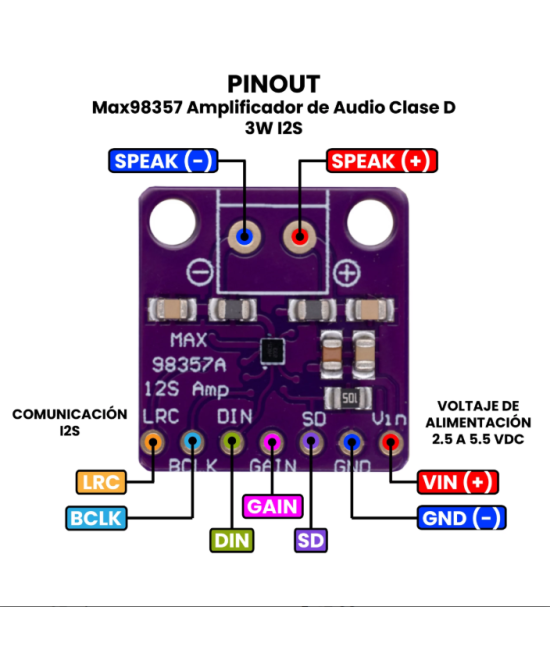

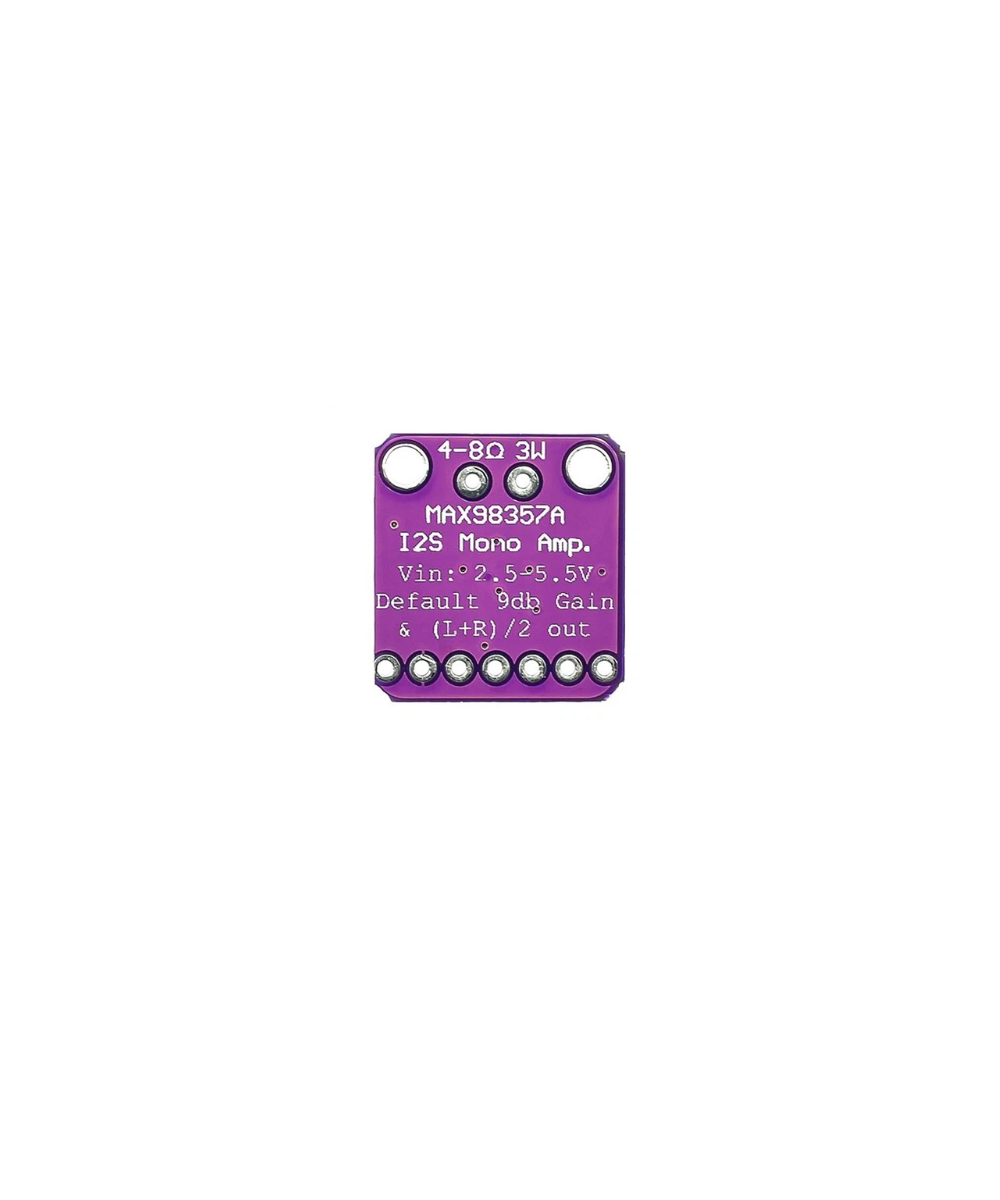

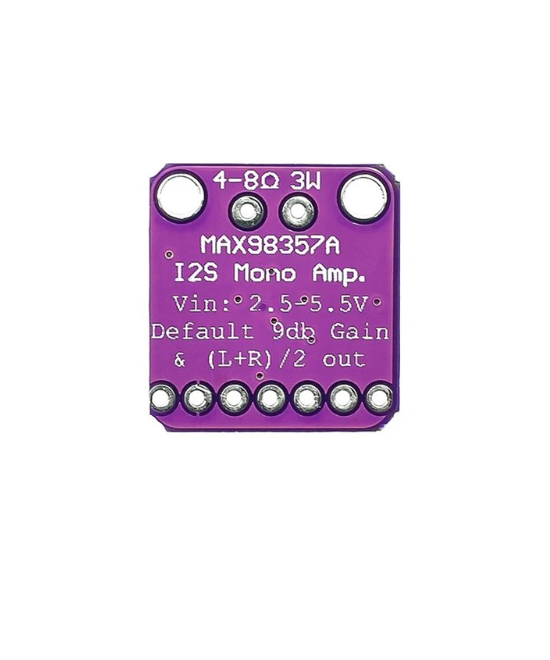

La entrada de audio I2S admite niveles de 3,3 V y 5 V. La ganancia se puede configurar en los siguientes valores mediante la entrada de ganancia: 3 dB, 6 dB, 9 dB, 12 dB y 15 dB. Por defecto, las señales estéreo (L + R) se mezclan para formar una señal de salida. Este comportamiento se puede modificar mediante una resistencia para que solo se emita L o R.

Características

Funcionamiento con una única fuente de alimentación (2,5 V a 5,5 V)

Potencia de salida en 4I a 5 V de 3,2 W

Corriente de reposo de 2,4 mA

Eficiencia del 92% (RL = 8 I, P OUT = 1 W)

Ruido de salida de 25 VRMS (AV = 15 dB)

Baja THD+N a 1 kHz de 0,015 %

no MCLK Admite izquierda, derecha o (izquierda/2 + derecha/2) con frecuencias de muestreo requeridas de 8 kHz a 96 kHz. Salida

Las salidas de clase D sin filtro son posibles gracias a un sofisticado control de velocidad de borde

1 kHz a 77 dB PSRR

La susceptibilidad a RF es baja y rechaza las radios GSM que generan ruido TDMA

Circuito para reducir clics y estallidos con gran detalle

Fuerte protección térmica y contra cortocircuitos.
