Descripción:

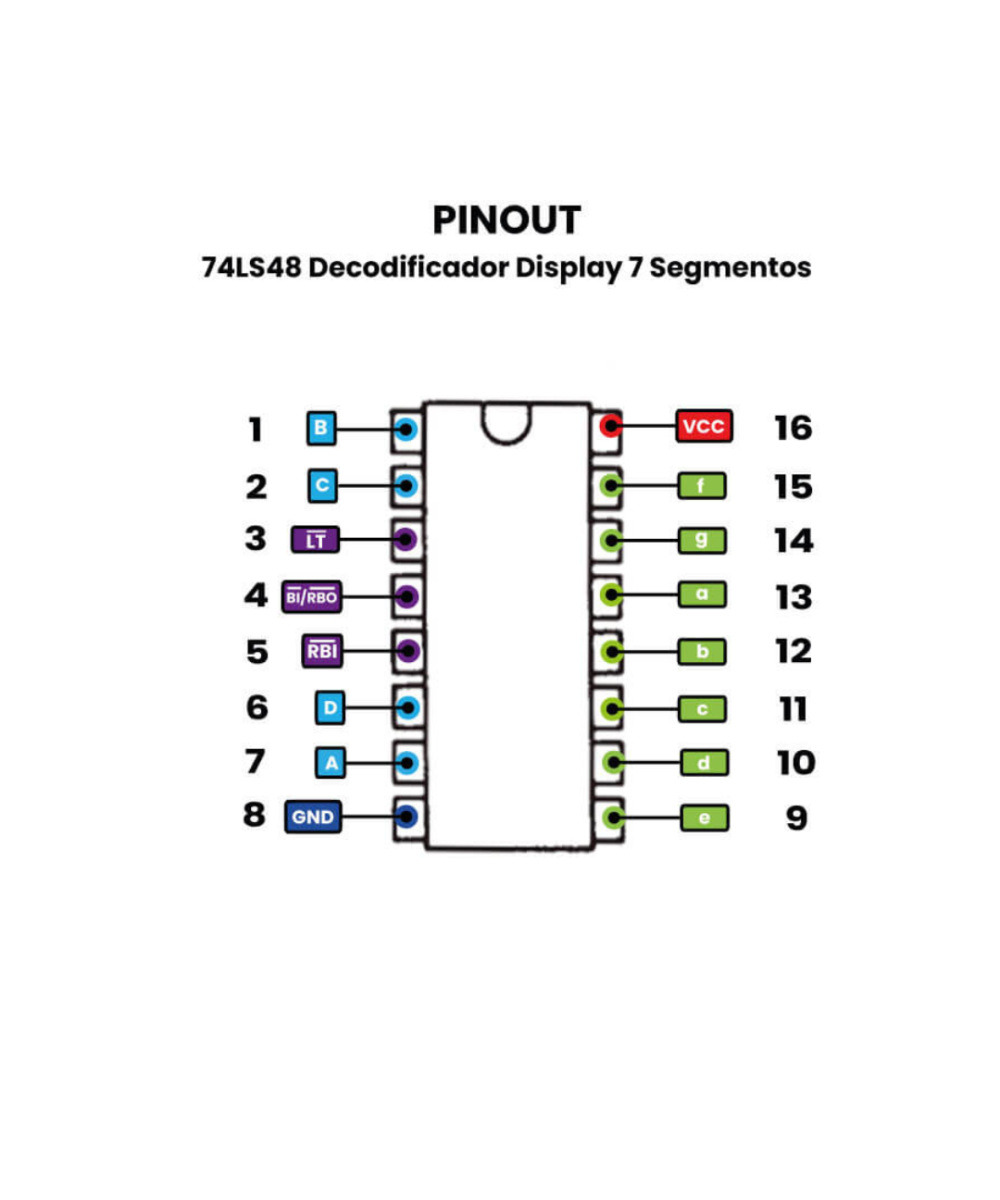

74LS48 Decodificador es un circuito integrado que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar display´s de 7 segmentos de cátodo común en donde la posición de cada barra forma el número decodificado.
Sirve para verificar la transformación de BCD a 7 segmentos. A diferencia del circuito 74LS47 es que controla display´s de 7 segmentos de ánodo común y el 74LS48 es para display´s de cátodo común.
Características:
Tipo: Cátodo común
Numero de serie: 74LS48 o SN74LS48N
Paquete: DIP16
Estilo de montaje: Through Hole
Color: Negro y Gris
Dimensiones: 19.52mm x 6.36mm x 3.33mm
Peso: 1g
Voltaje de alimentación: 4.75V(mín.) a 5.5V(máx.)
Rango corriente de salida baja («a» a «g»): 6.4mA
Rango corriente de salida baja BI/ RBO: 1.6 a 3.2 mA
Configuración de salidas: 2KΩ PULL-UP
Temperatura de operación mínima: 0°C
Temperatura de operación máxima: 70°C
C15F2-SPSC6E5
