Descripción

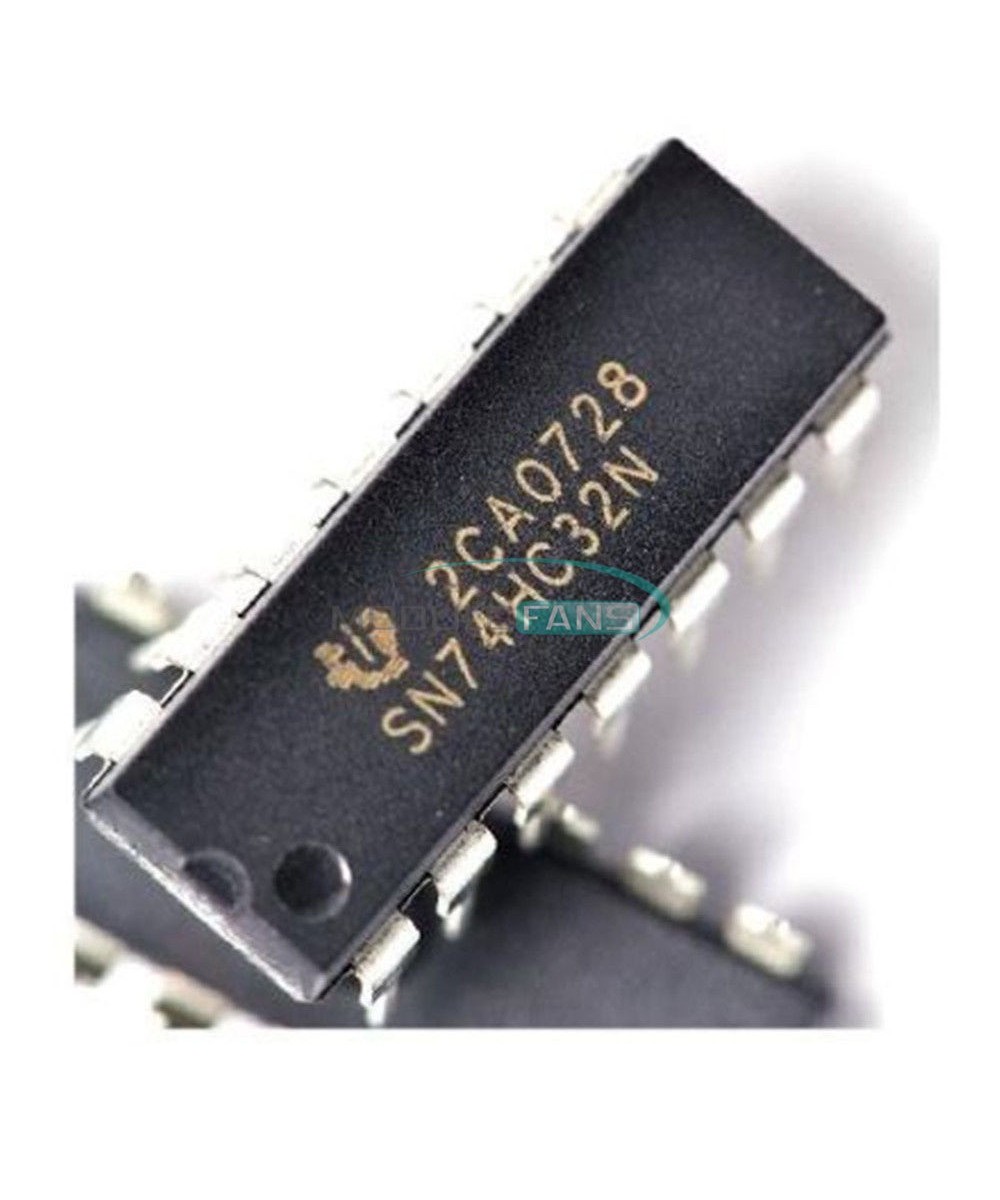

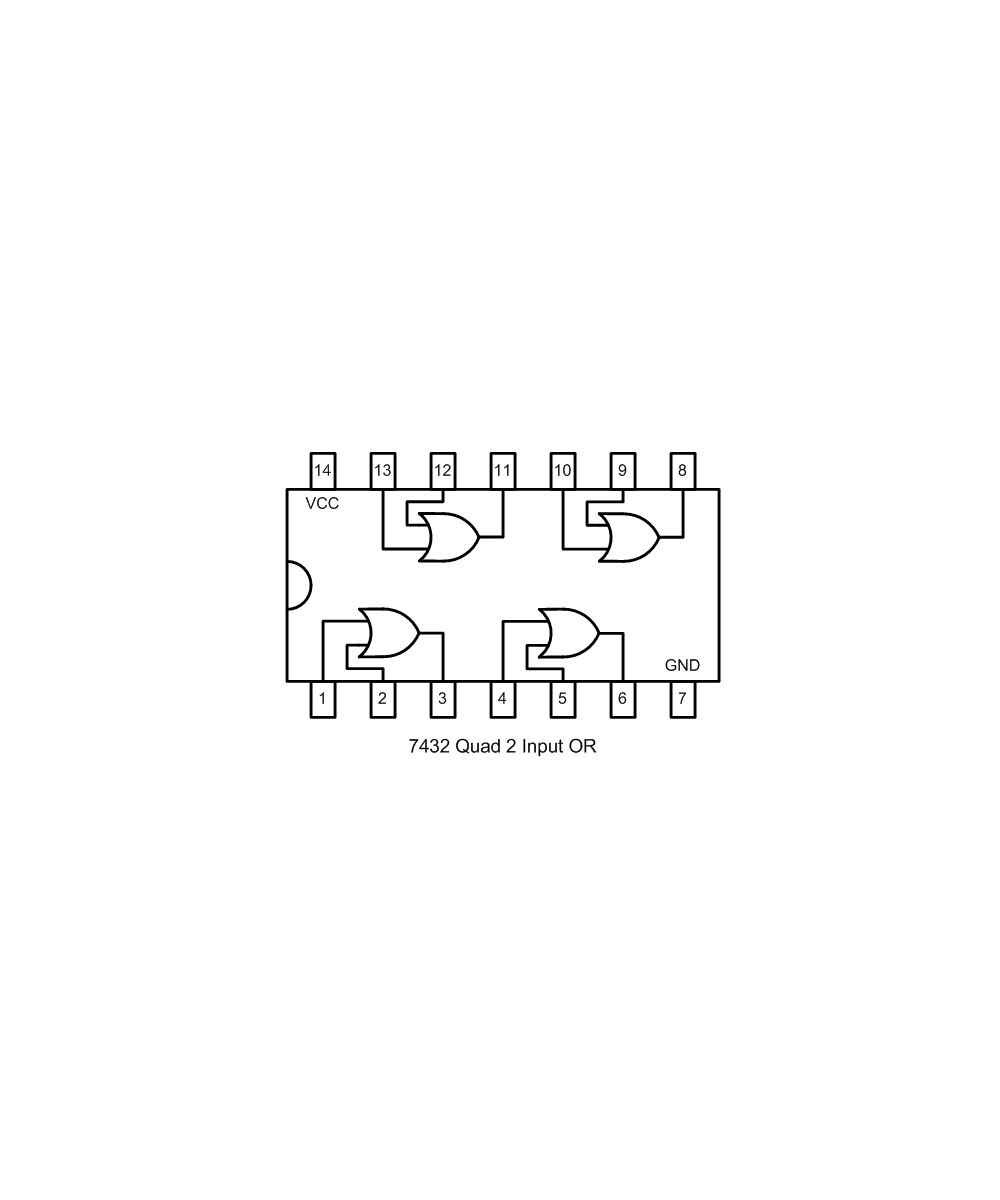

El circuito integrado CMOS 74HC32 cuenta de cuatro compuertas OR con dos entradas cada una. El SN74HC32N consta de 2 de entrada de 4-O puerta independiente. Se realiza la función booleana Y = (A • B ) o Y = A + B en lógica positiva. Las salidas se pueden controlar hasta 10 cargas LSTTL.
Bajo consumo de energía, 20uA máximo ICC
TPN típico de 8ns
Mas o menos 4mA Accionamiento de salida a 5V
Corriente de entrada baja de 1uA (máximo)
Aplicaciones: Industrial
Especificaciones:
Tipo: CMOS
Familia: 74HC
Tipo de circuito lógico: OR
Número de Entradas: 2
Tensión de alimentación máxima: 6 V
Tensión de alimentación mínima: 2 V
Corriente de salida: 5.2 mA
Temperatura de funcionamiento mínima: -40C
Temperatura de funcionamiento máxima: 85C
Encapsulado DIP
14 pines
Modelo:60K6836
Contenido:
1 x Compuerta lógica OR 74HC32N
C1A6 SPSC6A3
