Descripción

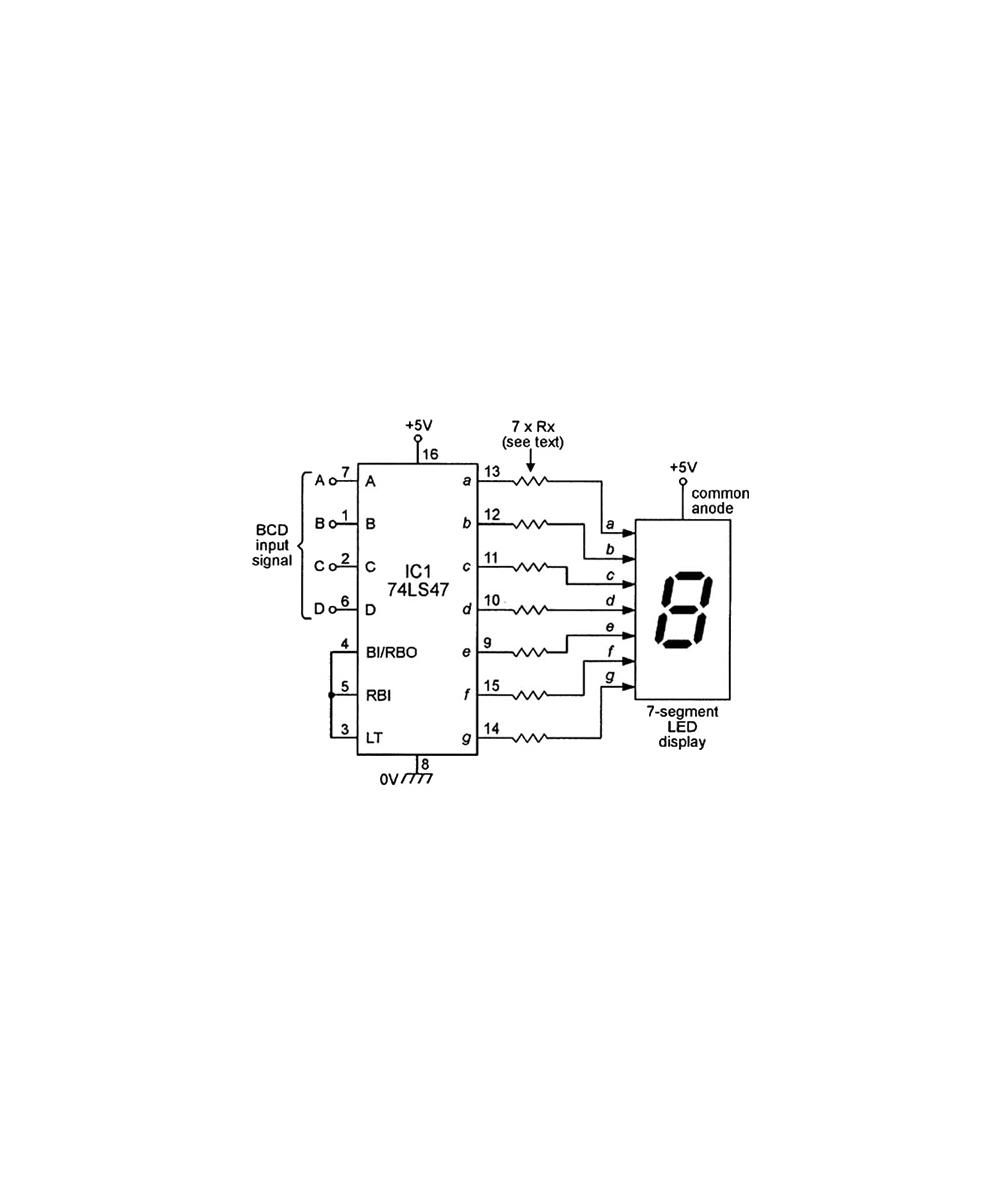

El 74LS47N es un decodificador/controlador de BCD a siete segmentos con salidas de activación en bajo, diseñadas para la conducción directa de indicadores incandescentes o LEDs de ánodo común. El circuito puede impulsar bujías de lámpara o LEDs de cátodo común. Todos los circuitos, excepto el LS49, tienen controles de entrada/salida de supresión de cresta completa y una entrada para prueba de lámpara. Los patrones de visualización para los contadores de entrada BCD superiores a 9 son símbolos únicos para autenticar las condiciones de entrada. Sus circuitos incorporan control de puesta a cero de flanco positivo o negativo automático (RBI y RBO). La prueba de lámpara (LT/) de estos tipos se puede realizar en cualquier momento cuando el nodo BI/RBO está en nivel alto. Todos los tipos (incluyendo el '49 y el 'LS49) contienen una entrada de borrado (BI) que puede ser utilizada para controlar la intensidad de la lámpara pulsando o inhibiendo las salidas.
Especificaciones:
Salida de colector abierto
Ánodo común
Las salidas de colector abierto conducen directamente los indicadores
Provisto con prueba de lámpara
Puesta a cero con flanco positivo/negativo
Todos los tipos de circuitos incluyen la capacidad de modulación de intensidad de la lámpara
Supresión de cero / arrastre de cero
Todos los tipos de circuitos cuentan con capacidad de modulación de intensidad de lámpara
Conduce un LED ánodo común mediante indicadores incandescentes
Disposición de la prueba de la lámpara
Líder / Supresión cero final
Todos los tipos de circuitos de características lámpara capacidad de modulación de intensidad
Salida de Colector Abierto
Aplicaciones: Procesado de señal, defensa, militar y aeroespacial
Especificaciones:
Familia: LS
Tipo de lógica del circuito: Decodificador y controlador
Número de salidas: 7
Tensión de alimentación mínima: 4.75 V
Tensión de alimentación máxima: 5.25 V
Corriente: 24 mA
Temperatura de operación mínima: 0 °C
Temperatura de operación máxima: 70 °C
Encapsulado: DIP
Número de pines: 16
Sustituto:
NTE7447 NTE74LS47
Contenido:
1 x Circuito integrado decodificador SN74LS47N
