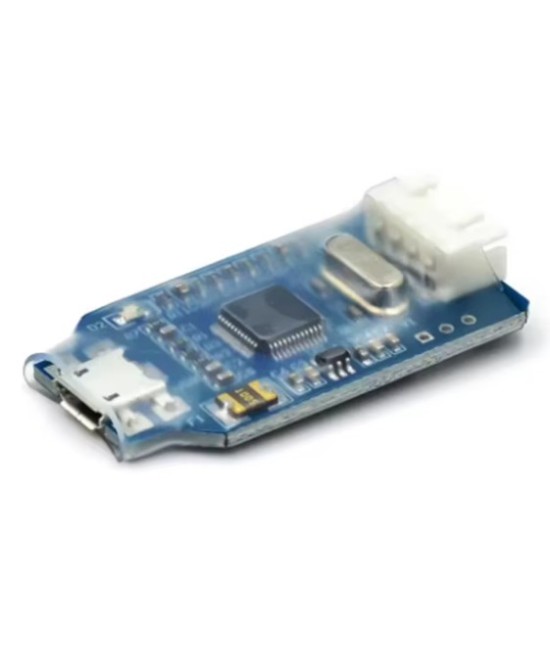

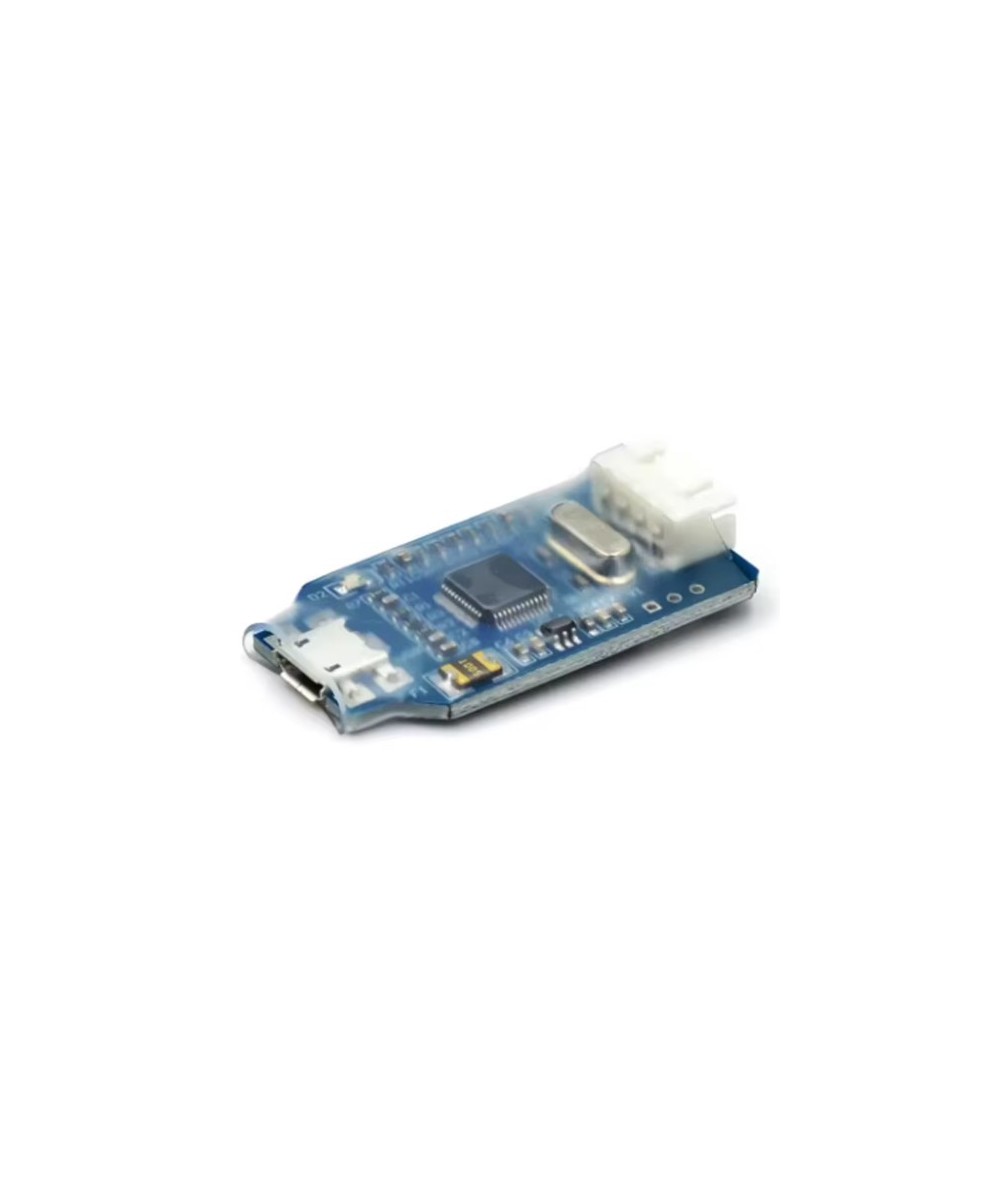

Depurador y programador OB ARM STM32 V8 con cable USB

Descripción

Depurador y programador OB ARM STM32 V8 con cable USB, compatible con microcontroladores ARM Cortex-M, especialmente STM32. Permite grabar firmware, depurar programas, realizar pruebas de desarrollo y conectar la computadora con la placa objetivo mediante interfaz SWD. Incluye módulo programador, cable USB y cable de conexión para programación.

Descripción de la interfaz:

 VCC (=3,3 V), GND, SWDIO (=TMS=DIO), SWCLK (=TCK=CLK)

Introducción del producto

 Suele estar diseñado para colocarse en la placa de evaluación ("on-board") de las principales empresas, por eso el sufijo es "OB".

Este conjunto de dispositivo de depuración de descarga de simulación llamado "ARM-OB" tiene función de comunicación USB, puede comunicarse con PC, el otro

extremo a través de SWD/JTAG para comunicarse con dispositivos compatibles, para completar la tarea de depuración de descarga de simulación.

Comparado con el depurador OB original, nuestro depurador de simulación ARM OB carece de interfaz JTAG y solo conserva la interfaz SWD, para

depurar y descargar MCU de muchas empresas que usan kernel ARM.

Kernels compatibles

Todos con interfaz SWD ARM7911, Cortex-M0M1M2M3M4A5A8A9 y otras series de MCU embebidas.

Compatible con fabricantes de MCU

como ST (St. Microelectronics), Freescale (Freescale), Nuvoton (New Tang), NXP (NXP), TI (Texas Instruments),

Cypress, Atmel, Analog Devices, Fujitsu, Toshiba

Energy Micro, etc.

Método de conexión:

modo SWD.

Función y rendimiento

: Función de programación: puede grabar FLASH ROM, EEPROM, AFR, etc.

Función de simulación: admite ejecución a velocidad completa, depuración paso a paso, depuración por puntos de interrupción y otros métodos de depuración; puede

ver el estado de E/S, los datos de las variables, etc.

Rendimiento de programación: interfaz USB 2.0, descarga SWD, ¡descarga rápida!

Rendimiento de simulación: interfaz USB 2.0 para depuración de simulación, depuración paso a paso, depuración por puntos de interrupción, ¡respuesta rápida!

Características del producto

 : 1. Interfaz simplificada, con interfaz SWD de 4 líneas: VCC, SWDIO, SWCLK, GND, para descarga de simulación de alta velocidad.

2. Compatible con el simulador V8 tradicional, con funcionamiento totalmente consistente.

3. Interfaz micro USB universal, fácil de usar (compatible con teléfonos Android).

4. Salida de 3,3 V, corriente máxima de 300 mA, ideal para depurar y descargar la placa.

5. Fusible de recuperación automática integrado, protección eficaz contra cortocircuitos, para una depuración más segura.

6. Dispositivo de protección ESD, mayor estabilidad.

7. Embalaje en tubo termorretráctil transparente.

8. Firmware estable, actualización automática sin daños (a diferencia de

los problemas de firmware V8).

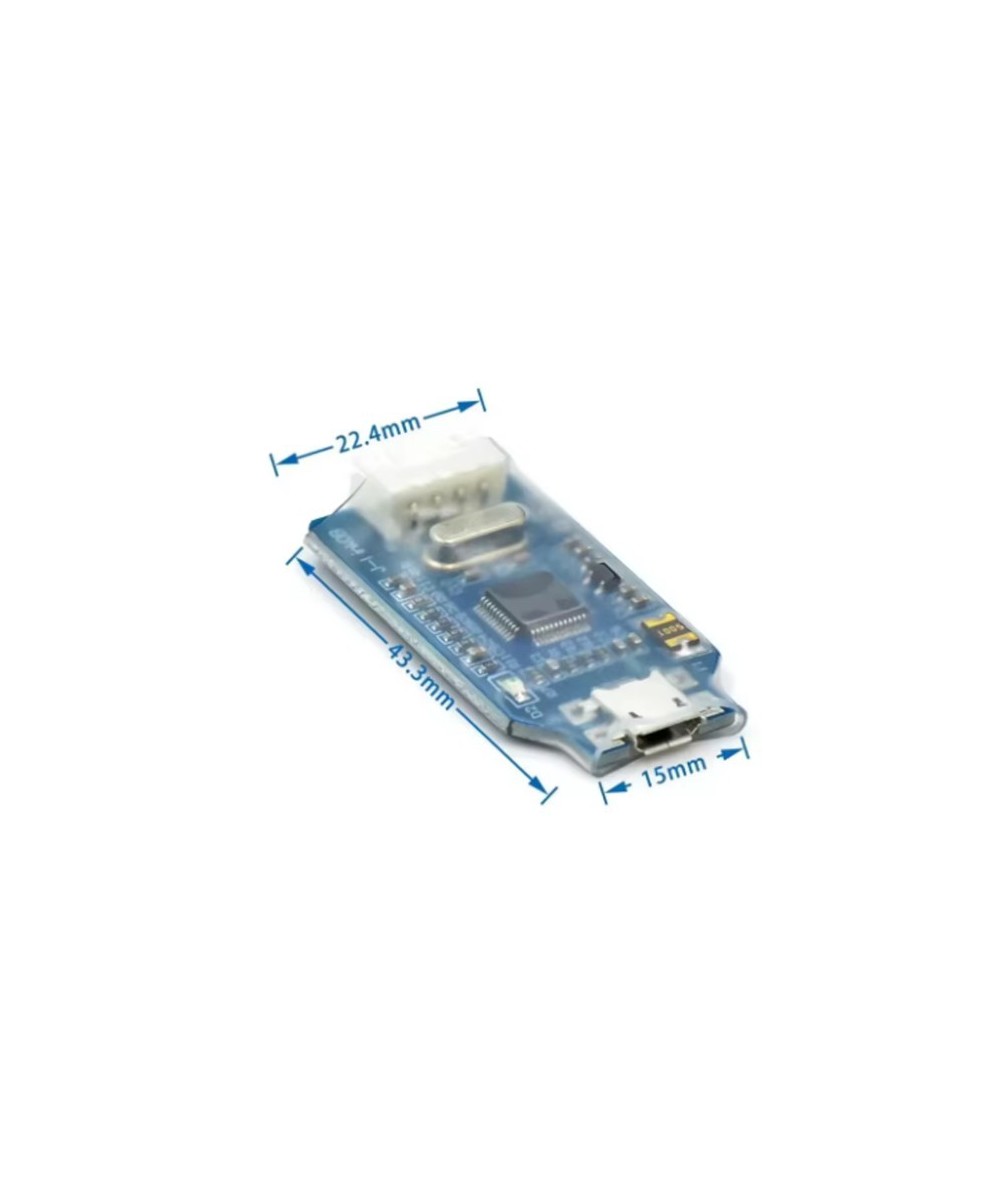

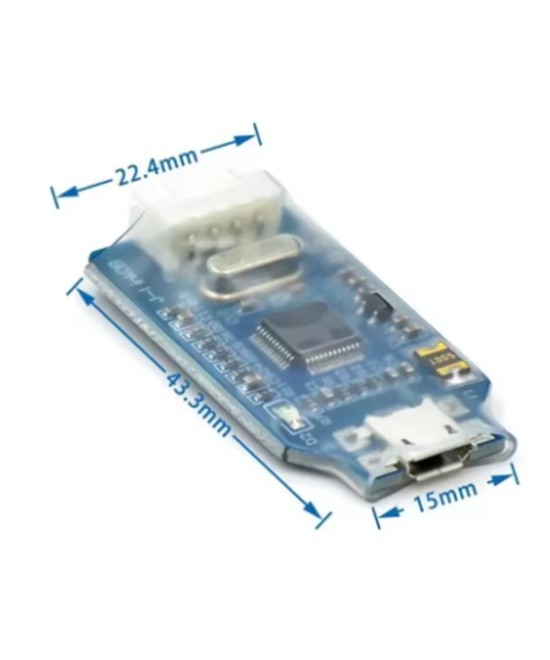

9. Tamaño de unidad USB, ideal para llevar en viajes de negocios.

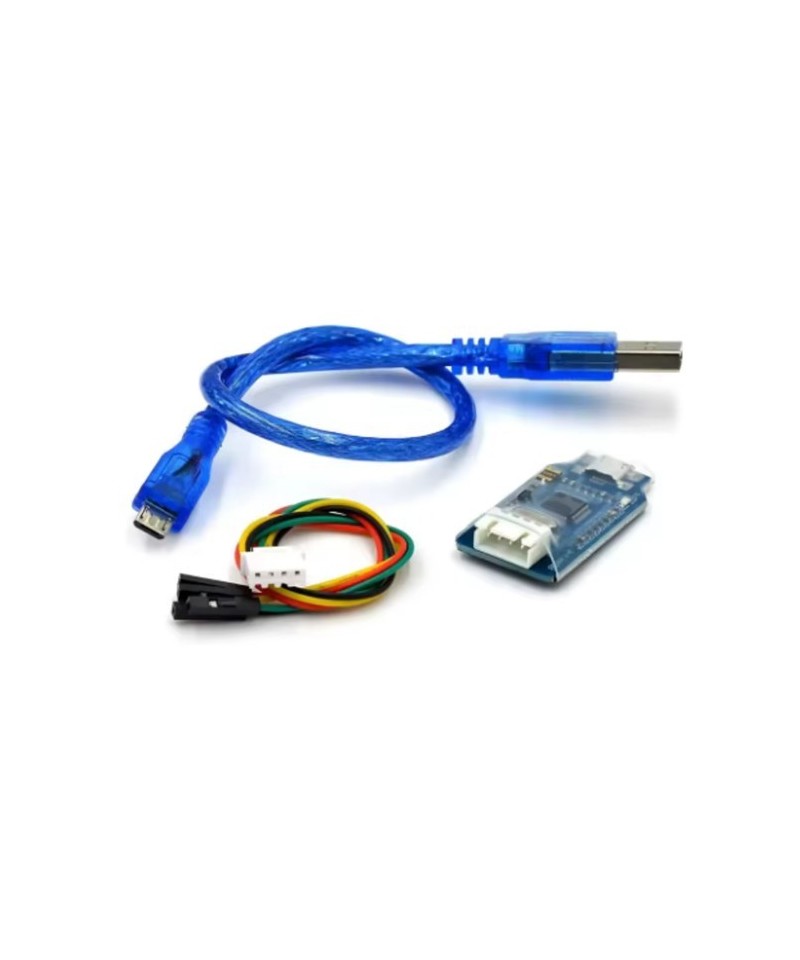

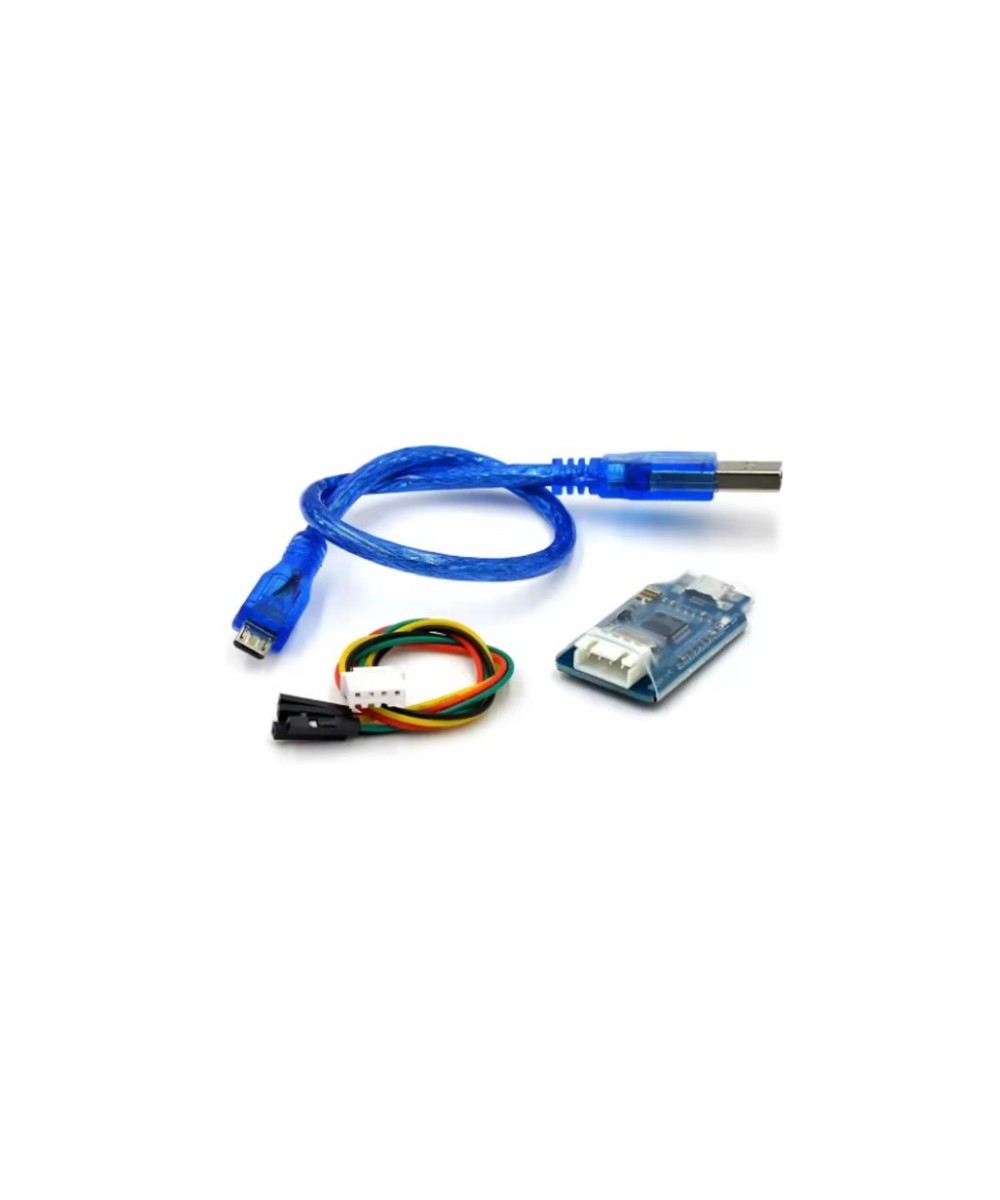

El paquete incluye

1. Una placa base ARM OB

2. Cable microUSB de alta calidad 3.

Un cable de descarga SWD de 4 pines
