Reloj Digital LED con Display DS1302 con Alarma (DIY)

Características:

El reloj electrónico adopta el principio del diseño de pantalla de tubo digital, adopta el diseño de componentes enchufables y tiene una alta tasa de éxito. Contiene seis animaciones de tiempo, visualización efectiva del tiempo y varias funciones. La luz intermitente LED incluye cuatro modos de visualización de animación fuera de línea, efectos de iluminación. La fruta es muy decorativa y brinda una buena estética al hogar y la mesa. El reloj electrónico se muestra alternativamente con la hora y la temperatura. Preciso y con función de tiempo de viaje de memoria de apagado. Con una función de despertador, se puede apagar. Con función de control de luz, según el entorno Ajusta el brillo.

Principio del circuito:

Usando una microcomputadora de un solo chip como control principal, use el chip de tiempo de viaje DS1302 para proporcionar una fuente de reloj de tiempo de viaje precisa, combinada con un tubo digital y luces LED que muestran valores de tiempo específicos. Combinado con el elemento de detección de intensidad de luz de temperatura, puede lograr el ajuste de brillo y la verificación de temperatura adjuntos. Función de prueba. El botón de control del chip único se combina con la función de ajuste de entrada clave necesaria, y el sonido del reloj es procesado por el chip único y luego emite un pitido.

Problemas comunes:

1. La secuencia de soldadura es incorrecta. Se recomienda soldar primero la lámpara LED, luego soldar el componente posterior, soldar el tubo digital y finalmente insertar el chip. 2. Las luces LED prestan atención a los polos positivo y negativo, las patas largas y los polos positivos. 3. La muesca de la ficha y la muesca de la base deben coincidir con la muesca identificada en el tablero. 4. El zumbador presta atención a los polos positivos y negativos, el polo positivo de pie largo, el valor de resistencia a seguir Consistente en el logotipo. 5. El triodo debe insertarse en la misma forma que el tablero. 6. El tubo digital presta atención a la dirección y el punto decimal está debajo. 7. La fuente de alimentación presta atención a los polos positivo y negativo, el voltaje de CC de la fuente de alimentación es de 5V. 8. Verifique si hay cortocircuitos de soldadura y uniones de soldadura. Este fenómeno es común. 9. Si la pantalla es anormal o el tiempo no ha pasado, retire el DS1302 y los botones. Batería, luego conecte el DS1302, no conecte la batería y luego encienda, coloque la batería después de lo normal. 10. Si las luces individuales no están encendidas, revise los cortocircuitos de soldadura de las luces apagadas y la soldadura, verifíquelo y cambie la luz si no está encendida. 11. Si los cuatro tubos digitales tienen el mismo código de segmento que siempre está encendido y resaltado, algunos LED también están siempre encendidos debido a una falla electrostática de un LED. un tubo digital que hace que un pin de un solo chip se comparta con esta lámpara.

Características:

Con ajuste automático de brillo, visualización alternativa de tiempo y temperatura, despertador, función de memoria de apagado.

Funciones:

1. Función de reloj electrónico. Función de tiempo de visualización de cuatro tubos digitales. Cada segundo, tubo digital, dos puntos en un parpadeo, al mismo tiempo, la carcasa fuera del LED del reloj se turnará para iluminar un acabado brillante, un círculo representa el reloj a través de un minuto.

2. Visualización de la fecha. A través del interruptor de llave, puede ver la fecha preestablecida. Mirada específica a la siguiente descripción de la función de las teclas

3. Función de alarma. A través del interruptor de botón, puede configurar la función de despertador. Cuando configure la hora de la alarma, el zumbador suena, si no, apáguelo manualmente, el zumbador seguirá sonando durante 10 minutos. Mirada específica a la siguiente descripción de la función de las teclas

4. Función de grabación. La interfaz del programa de búfer reservado, puede cambiar a la placa de circuito para realizar el procedimiento, fácil de operar

5. Función de reloj en tiempo real. Tono después de un tiempo preestablecido, incluso si se pierde la energía, nuevamente después de encender, no es necesario configurar un tiempo

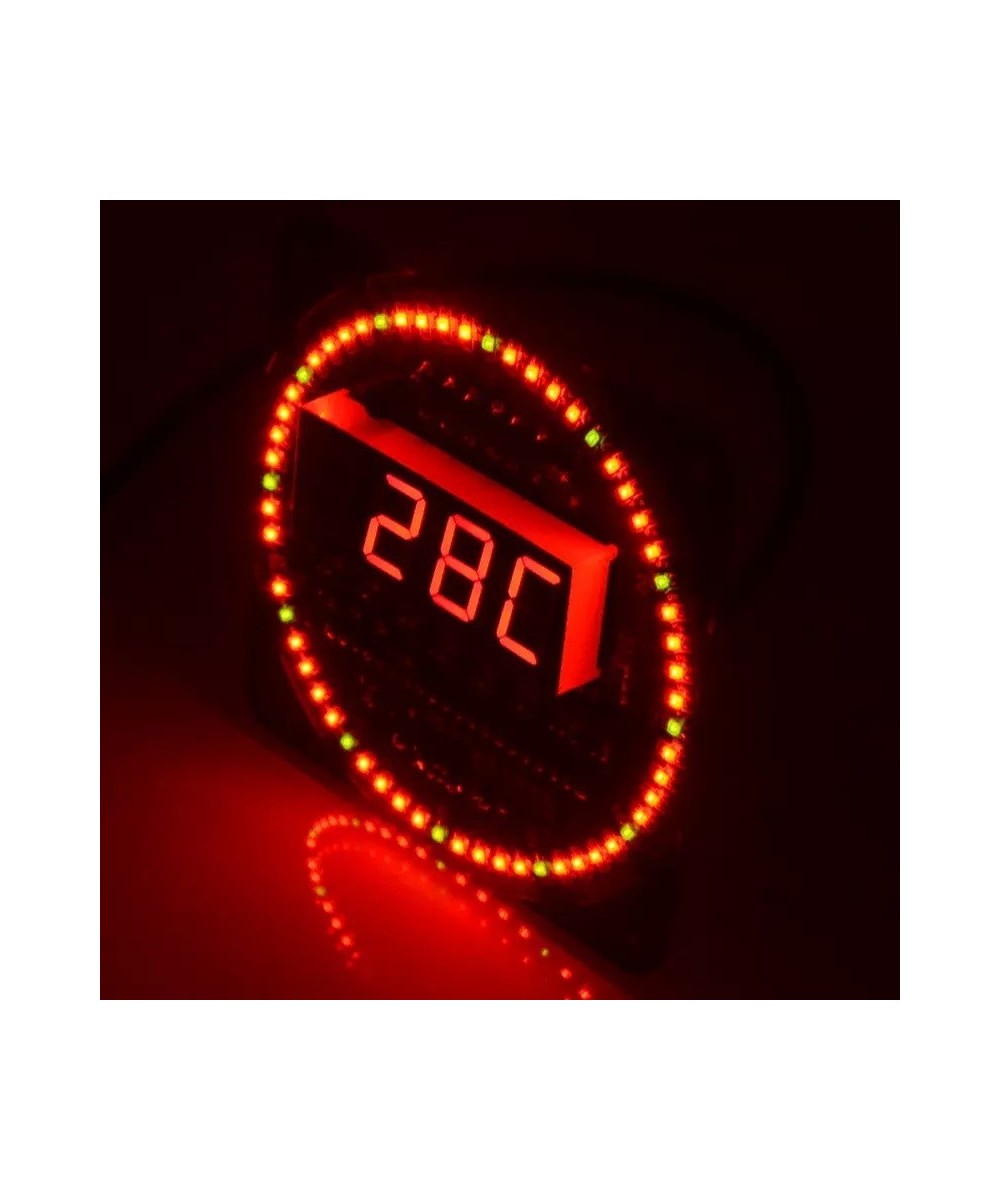

6. Función de visualización de temperatura. En el modo de visualización de la hora, presione MÁS, puede mostrar la temperatura actual

7. Función de visualización de muchos modos. La pantalla LED exterior tiene cuatro modos, puede cooperar para agregar una implementación clave, a través de la clave del modelo

Modo 0: también es el modo de visualización predeterminado, toda la luz del tubo digital rojo de 1 a 12 horas, cuando el reloj pasa por un segundo, el tubo digital verde se turna para encenderse a.

Modo 1: como el reloj a través de un segundo, el LED del anillo exterior se enciende uno por uno, es decir, 60 segundos, el anillo exterior se enciende todo el LED. Al minuto siguiente, todos los LED se encienden y, durante un segundo, el reloj se apaga uno por uno. Y al minuto siguiente, los LED se encienden uno por uno nuevamente, de manera alterna.

Modo 2: cuando el reloj pasa por un segundo, el anillo exterior se turna para encender un LED. Los primeros segundos, solo la primera luz LED, 2 segundos solo la segunda luz LED.

Modo 3: cuando el reloj pasa por un segundo, el LED exterior se apaga a. Los primeros segundos, solo el primer LED se apaga, solo el segundo LED se apaga 2 segundos.

Función de la tecla:

Tecla PLUS, para años, meses, días, horas, minutos, segundos agregar operación. Según la suma numérica 1 a la vez

Tecla de MODO, puede estar en el reloj de visualización, cambiar al año, mes, día, horas, minutos, despertador, el ajuste del estado de la pantalla LED del anillo exterior. Para usar la tecla Agregar al año, mes, día, horas, minutos, segundos y modo de visualización para ajustar

Tecla RST, presione el botón de reinicio, luego reinicie la MCU
