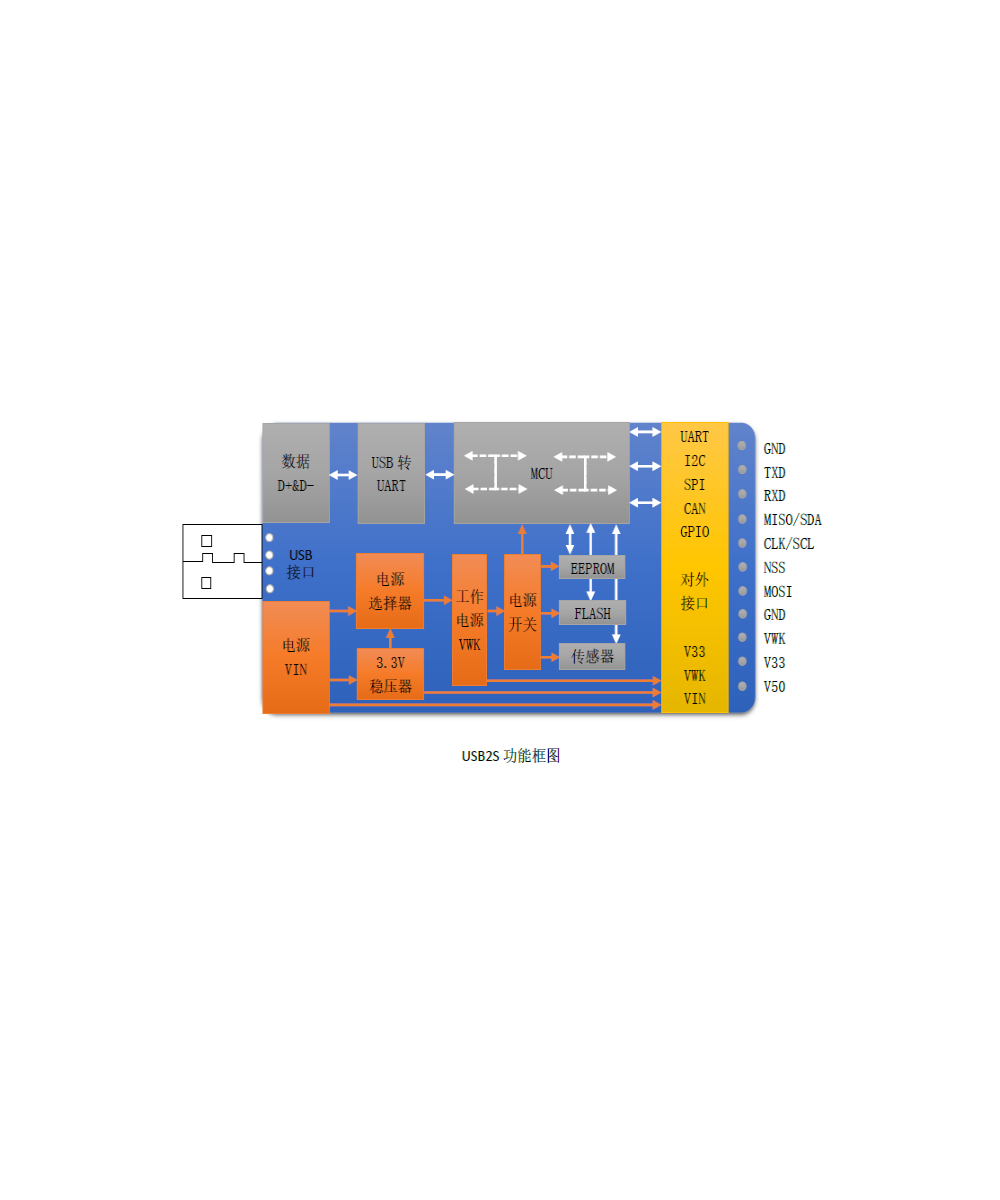

El adaptador USB2 a UART / I2C / SMBusS / SPI / CAN / 1 programable USB2S (puertos USB a serie) es una variedad de transpondedores de protocolo de capa física de interfaz digital, admite el desarrollo de programas incrustados libremente para desarrollar el reenvío de lógica de transmisión transparente, puede lograr Windows / Android / Wince indows / Android / Wince Interfaz USB del sistema operativo y la interfaz serial y la interfaz serial entre la comunicación bidireccional, también se pueden usar para conteo de pulsos, palabra osciloscopio, comparador de voltaje. Ampliamente utilizado en el desarrollo y prueba de equipos electrónicos, conversión de interfaz digital industrial, aprendizaje y verificación de interfaz digital.
Fuente de alimentación: VIN3.0 ~ 10V, fuente de alimentación de interfaz USB, plug and play.
Voltaje de funcionamiento: VWK 3.3V o VINVIN, cambio rápido por puente.
Salida de potencia: VIN, 3.3V y VWK para una capacidad de salida de hasta 500 mA para otros dispositivos.
Consumo de energía: sin operación, reposo automático, corriente de reposo tan baja como 5uA.
Interfaz digital:
UART: velocidad de comunicación 1200 ~ 256 000bps, admite el reconocimiento automático de direcciones, admite el cambio síncrono y el modo asíncrono.
I2C / SMBuss: velocidad de 10 ~ 400kHz, modo maestro compatible o modo esclavo. La dirección se puede establecer libremente desde el modo.
SPI: 5MHz de velocidad máxima, compatible con modo principal o esclavo, puede configurar la polaridad del reloj.
1-Wire: Se pueden conectar varios dispositivos de 1-Wire Wire para detectar automáticamente el estado de acceso.
CAN: Aún no implementado, personalizable.
Extensiones:
El chip de interfaz IIC incorporado AT24Cxx, se puede utilizar para la prueba de interfaz IIC o para almacenar datos de usuario.
El chip de interfaz SPI incorporado GD25Qxx, se puede utilizar para la prueba de interfaz SPI o almacenar datos de usuario.
El sensor de humedad y temperatura SHT incorporado.
reserva la interfaz de pantalla IIC para la conexión a la pantalla OLED12832.
Dimensiones:
33 mm * 45 mm * 3 mm (tamaño de PCB, sin conector USB incluido)
Temperatura de trabajo : -40 ~ 85
Controlador: Controlador: WinXP ~ Win10, WinCE, Android
Código fuente de firmware y esquema de PCB abierto
admite programación Keil, simulación en línea, hasta 10 GPIO, comparador de voltaje, PWM
protocolo de transmisión transparente dedicado incorporado, complejo sin desarrollo externo Interacción de datos
Campo de aplicación:
Comunicación transparente de la capa física de los puertos USB y serie. Repetidor de la interfaz en serie.
EEPROM, lector de FLASH, chip de interfaz de serie de memoria de datos, dispositivo de prueba, corredor de demostración
