Descripcion:
Esta placa completamente ensamblada y probada viene con un micrófono electret de 20-20 kHz soldado.
Para la amplificación, utilizamos el Maxim MAX4466,
un amplificador operacional diseñado específicamente para esta delicada tarea.
El amplificador tiene un excelente rechazo de ruido de la fuente de alimentación,
por lo que este amplificador suena realmente bien y no es tan ruidoso o áspero
Eso se reduce a unos 200 mVpp para un volumen de conversación normal a unos 6 de distancia,
lo cual es bueno para adjuntar a algo que espera una entrada de" nivel de línea "sin recorte,
o hasta aproximadamente 1 Vpp, ideal para leer desde un microcontrolador ADC.
La salida es riel a riel, por lo que si los sonidos se vuelven fuertes, la salida puede subir hasta 5Vpp
Usarlo es simple:
conecte GND a tierra, VCC a 2.4-5VDC.
Para obtener el mejor rendimiento, use el suministro más silencioso disponible
en un Arduino, este sería el suministro de 3.3V.
La forma de onda de audio saldrá del pin OUT.
La salida tendrá una polarización de CC de VCC / 2, por lo que cuando esté perfectamente silenciosa,
el voltaje será un VCC / 2 voltios constante está acoplado a CC.
Si el equipo de audio que está utilizando requiere audio acoplado a CA,
coloque un capacitor de 100uF entre el pin de salida y la entrada de su dispositivo.
Si se conecta a un amplificador de audio que tiene entradas diferenciales o
El pin de salida no está diseñado para manejar altavoces ni nada más que los auriculares internos más pequeños:
necesitará un amplificador de audio como un amplificador estéreo de 3.7W
si desea conectar el amplificador directamente a los altavoces.
Si se está conectando a un pin del microcontrolador,
no necesita un amplificador o un condensador de desacoplamiento;
conecte el pin OUT directamente al pin ADC del microcontrolador.
Especificaciones:
Voltaje de Operación: 2.4 - 5.5V DC
Microfono electret
Ratio de rechazo de fuente de poder: 112dB
Salida Riel a riel
Contenido:

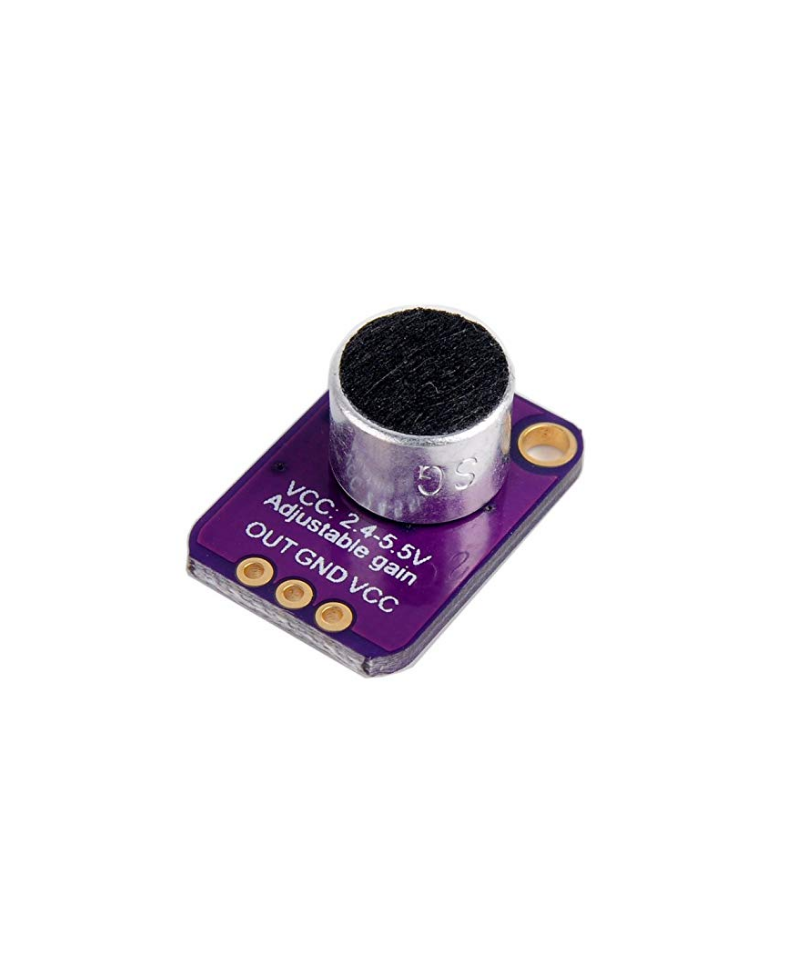

1 x Modulo de microfono electrec GY-MAX4466
