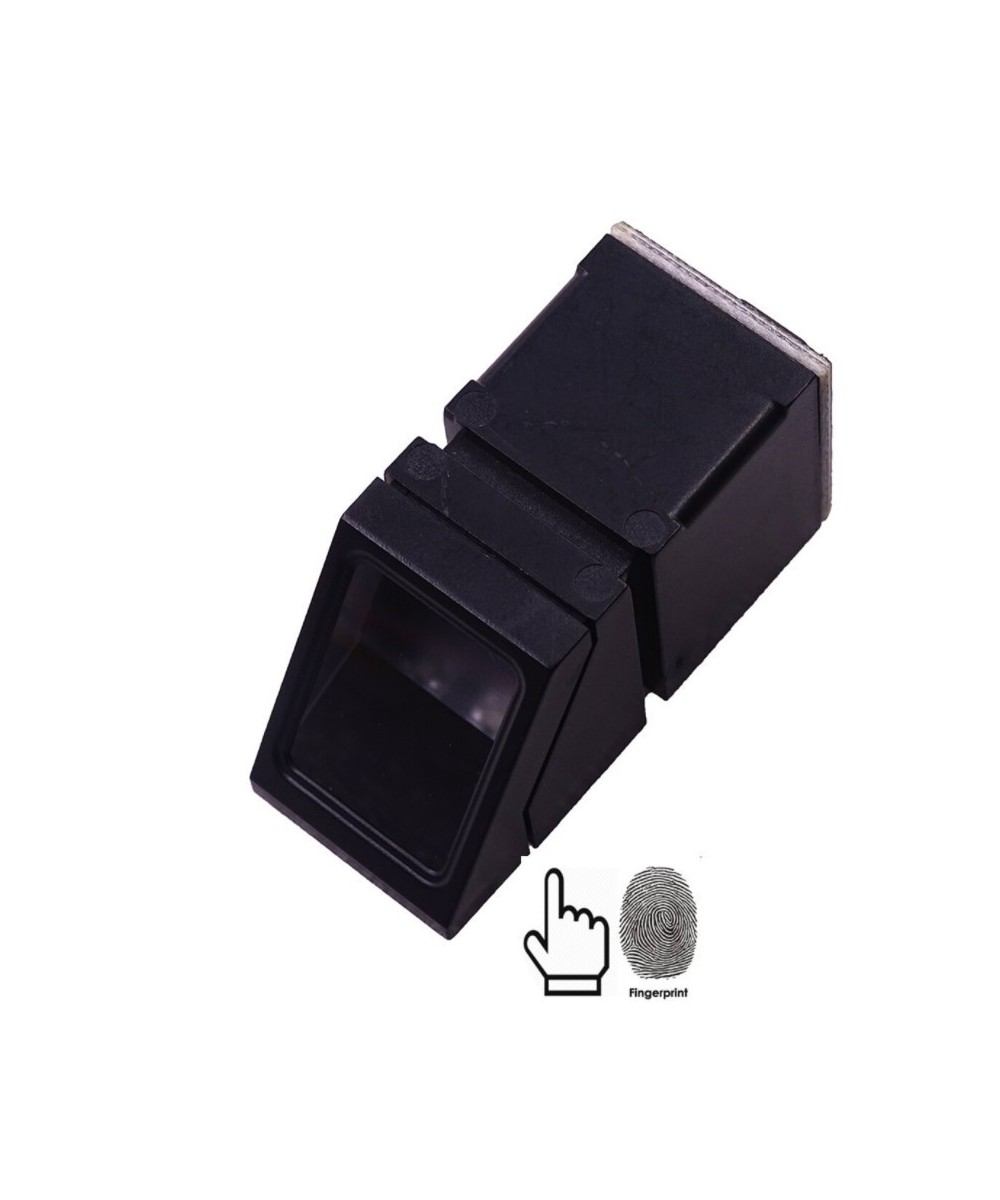

Modulo lector de huellas digital AS606

Principio de funcionamiento:

Utilizar un sistema de identificación biométrico de huella digital ya no será un problema con la ayuda de este magnífico modulo. Su fácil uso y buen desempeño hacen de este dispositivo el mejor sensor de huellas para proyectos con microcontroladores.

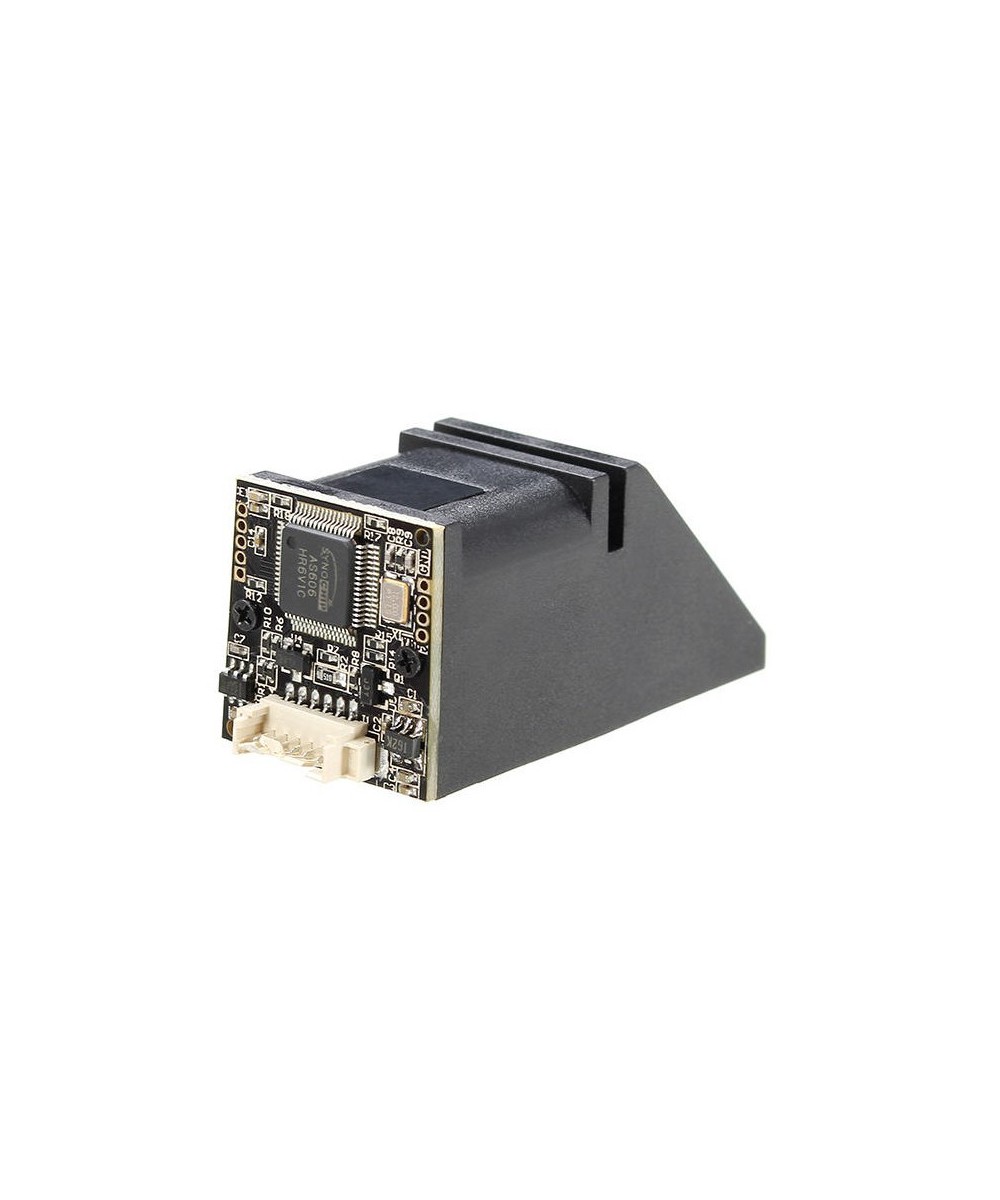

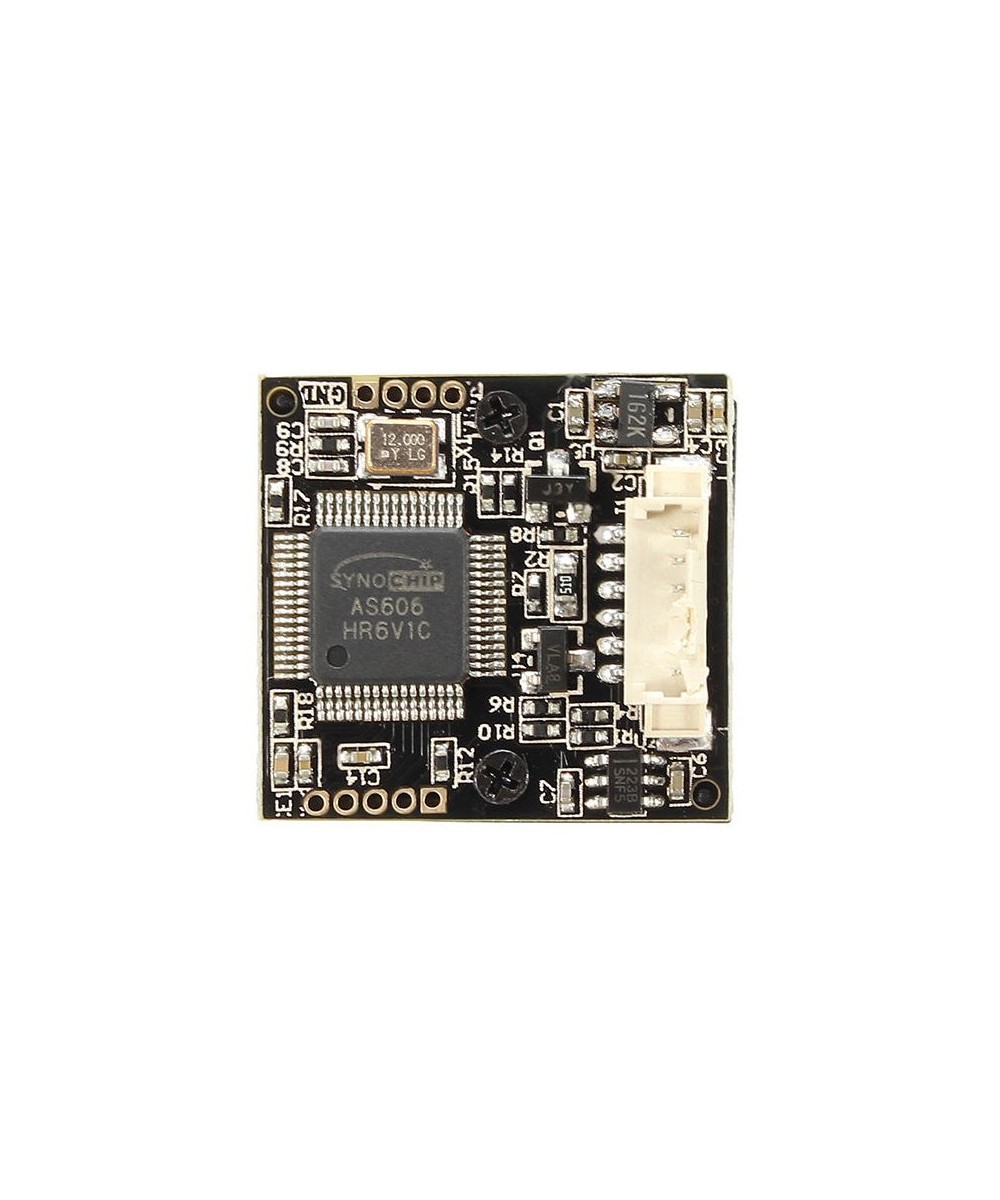

El dispositivo integra un sensor óptico, un procesador de alta velocidad (DSP), algoritmos de alto desempeño para la identificación/verificación de huellas y memoria flash para almacenamiento de usuarios.

Su funcionamiento es muy sencillo, solo ese necesario conectarlo a un microcontrolador mediante el puerto serial TTL, luego se puede solicitar la captura de huellas, búsqueda, detección, etc. Todo el procesamiento de captura/verificación/búsqueda es realizado por el DSP y responde con comandos sencillos de interpretar.

Se pueden almacenar hasta 1000 huellas en la memoria flash del dispositivo. El sensor óptico incluye un led verde, de esa forma podremos saber cuándo el sensor está trabajando.

Utilizado en aplicaciones como: control de acceso, cerraduras electrónicas, control de asistencia, autenticación en finanzas, maquinaria industrial, equipos POS.

Especificaciones:

Voltaje de operación: 3.3 VDC

Consumo corriente: <120mA

Consumo de corriente pico: 140mA

Tiempo de muestreo: <1 segundo

Dimensiones de ventana: 14*18mm

Peso de archivo de huella: 256 bytes

Peso de archivo de plantilla: 512 bytes

Cantidad de huellas almacenadas: 1000

Taza de falso positivo (FAR): <0.001% (Nivel de Seguridad:3)

Taza de rechazo erroneo (FRR): <1.0% (Nivel de seguridad:3)

Tiempo de busqueda: <1.0 segundos

Interface: UART TTL

Baudrate: 9600, 19200, 28800, 38400, 57600 (por defecto 57600)

Temperatura de funcionamiento> -20° hasta 50°C

Humedad Relativa: 40% hasta 85% RH

Dimensiones: 47x20x26mm

Peso: 15g

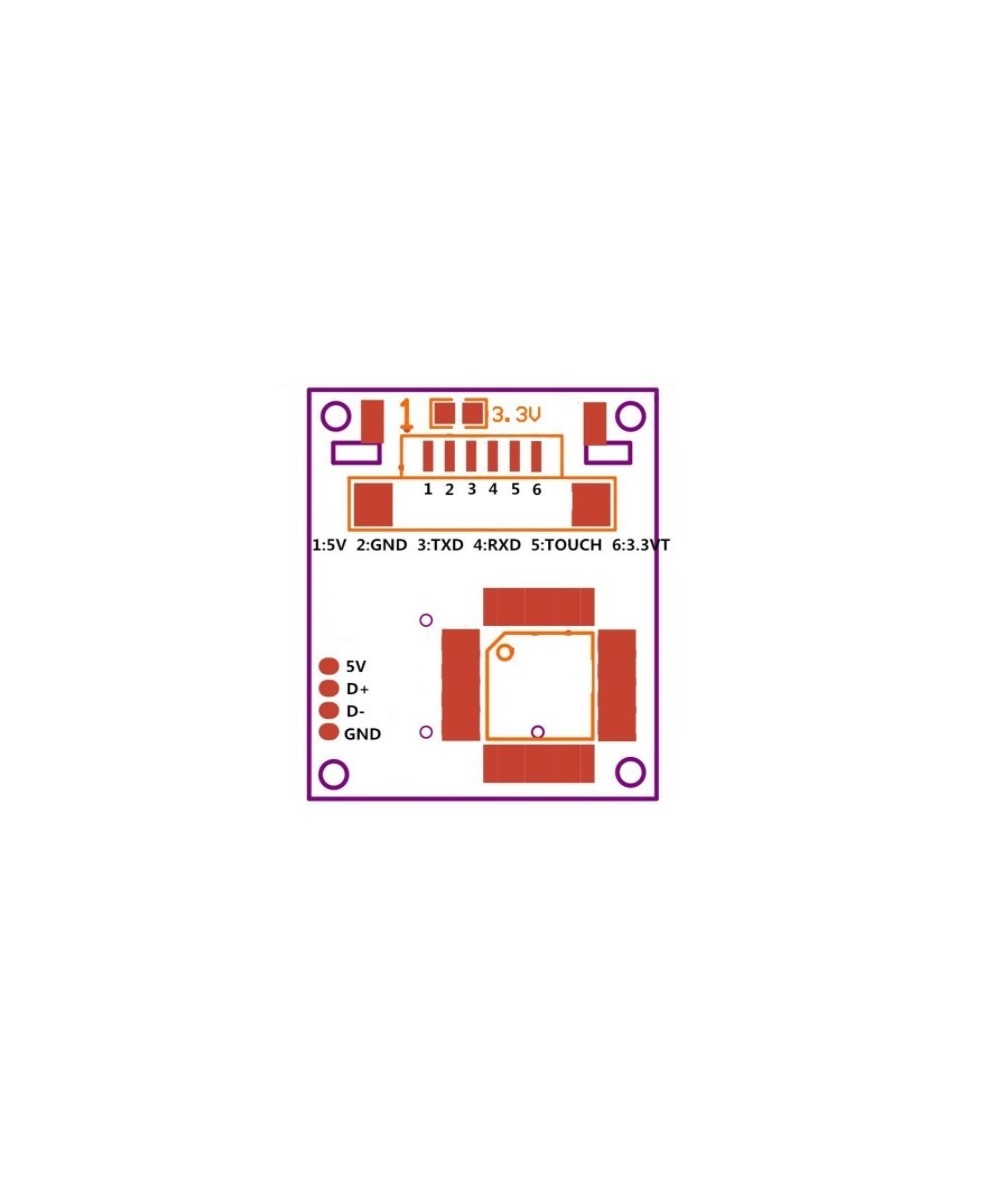

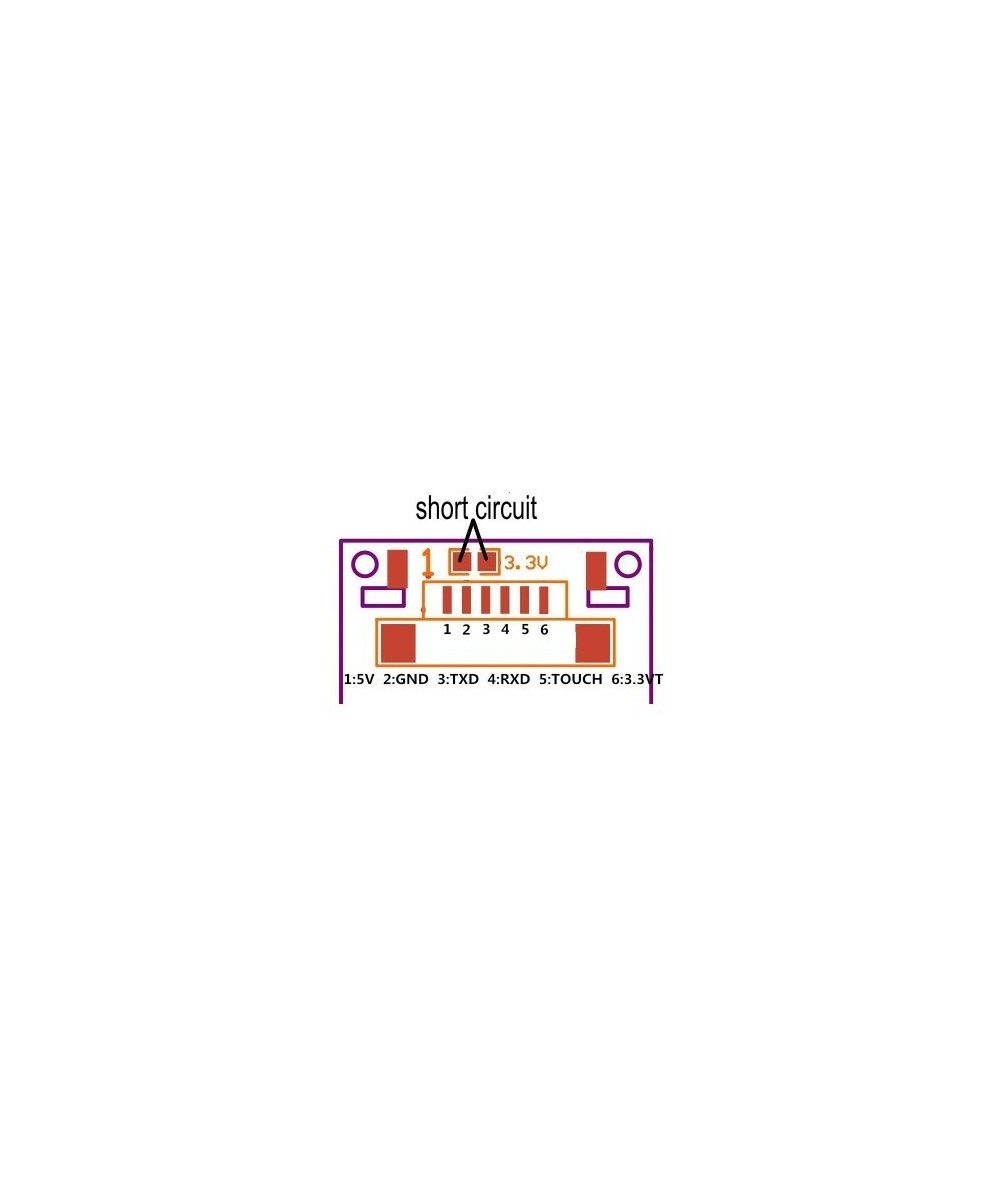

Interfaz del ordenador host, los pines se definen de la siguiente manera:

Num. Pin Descripción Observaciones
1 poder de detección de dedo + 3.6-5V
Salida de señal de detección de 2 dedos La salida estándar es activa alta
3 fuente de alimentación + alimentación + 5V
4 transmisión TX
5 Recibe RX
6 Fuente de alimentación - Potencia -
El módulo requiere 2 grupos de fuente de alimentación, un grupo para la fuente de alimentación serie, un grupo para la alimentación del chip de potencia, una conexión común.
1,6 para la fuente de alimentación del chip del sensor, necesita ser energía todo el tiempo; 3,6 para el módulo de alimentación serie serial. Cuando el dedo cerca de la ventana de la huella dactilar, el pin 2 produce un nivel alto, cuando la MCU recibe este nivel, a través del circuito de control de potencia en serie del módulo (transistor o tubo MOS) alimenta el módulo 3,4 pies.

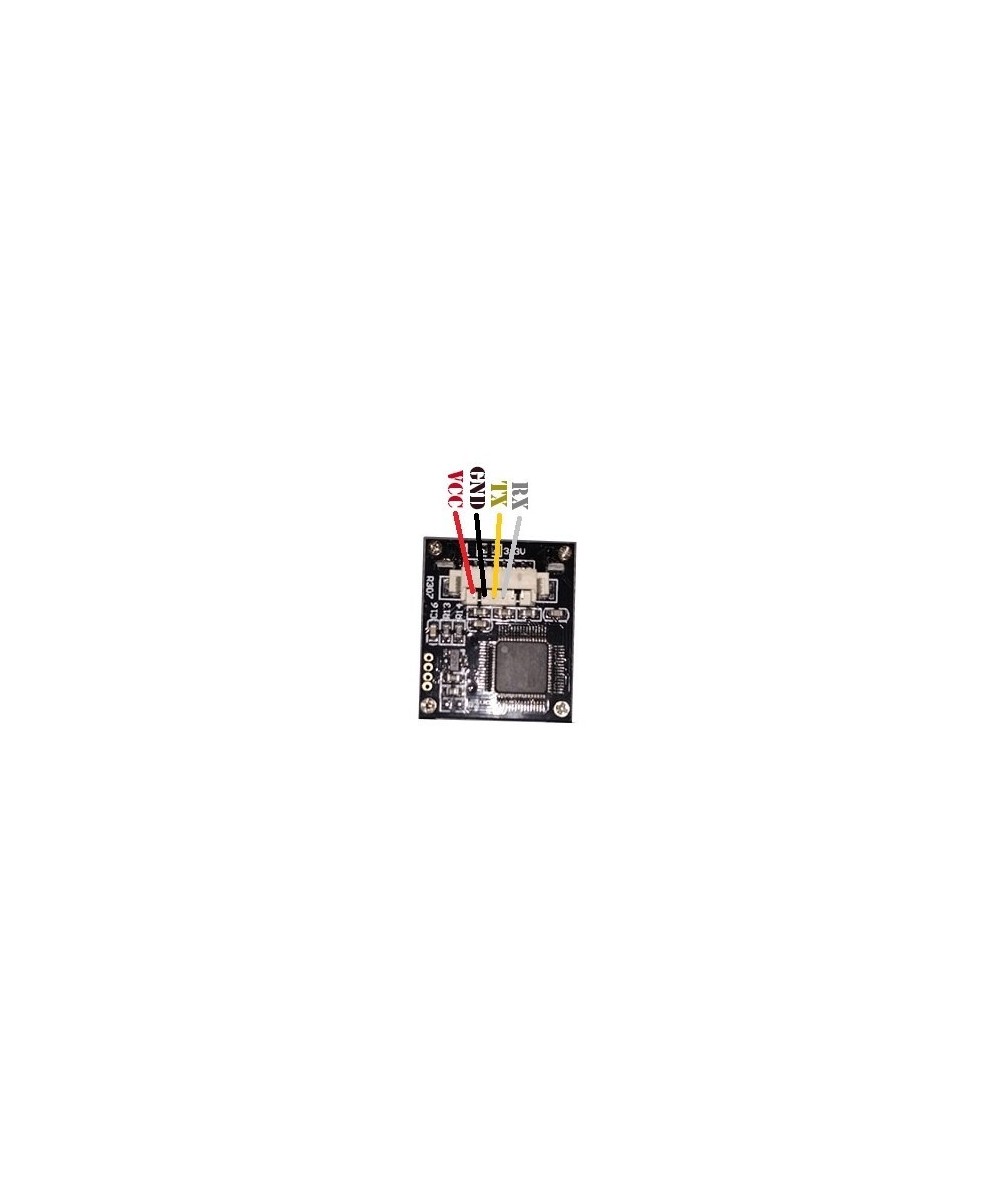

El módulo y la comunicación en serie del equipo de usuario, el pin de interfaz J1 se define de la siguiente manera:

Número de pin Nombre Tipo Función
1 + 3.3V_ON IN Entrada positiva de alimentación de detección de dedo
2 TOUCH OUT Terminal de salida de señal de detección de dedo
3 VUSB IN Entrada de potencia positiva. (Color de línea: rojo)
4 TX OUT Salida de datos serie. Nivel lógico TTL. (Color de línea: verde)
5 RX IN Entrada de datos serie. Nivel lógico TTL. (Color de línea: blanco)
6 GND - Señal de masa. Conectado internamente a la toma de tierra. (Color de línea: negro) Nota: En el campo Tipo, IN significa entrada al módulo y OUT significa salida del módulo.

Conexión de hardware:

El módulo a través de la interfaz de comunicación en serie, se puede usar directamente con el microcontrolador de 3,3 V o 5 V para comunicarse: el pin de transmisión de datos del módulo (4 pines TX) conectado al receptor de datos del equipo host (RXD), el pin de recepción de datos del módulo (5 pies de RX) ) conecte en el terminal de transmisión de datos de la máquina de posición (TXD).
Para comunicarse con la computadora host del nivel RS-232 (por ejemplo, PC), agregue un circuito de cambio de nivel entre el módulo y la computadora host (por ejemplo, el circuito MAX232).

Protocolo de serie:

Uso de comunicación serial asíncrona semidúplex. La velocidad de transmisión predeterminada es 57600bps y se puede establecer en 9600 ~ 115200bps por comando.
El formato de trama transmitida es de 10 bits, un bit de inicio de nivel 0, datos de 8 bits (LSB primero) y un bit de parada sin bit de paridad.

Tiempo de retardo de encendido:

Una vez que se enciende el módulo, se necesitan unos 200 ms para inicializar. Durante este tiempo, el módulo no puede responder al comando del host.

Parámetros eléctricos (todos los niveles referenciados a GND de potencia / tierra):
1. Entrada de energía:
Elemento Parámetro Unidad Observaciones
Min tipico max
Tensión de alimentación (Vin) 3.8 5 6 V Valor normal de funcionamiento
Voltaje límite (Vinmax) -0.3 6 V Superar este rango puede
causar daño permanente
Corriente de funcionamiento (Icc) 90 100 110 mA
Corriente pico (Ipeak) 150 mA
2.TXD (salida, nivel lógico TTL)
Artículo Condición Min Max Unidad Observaciones
VOL IOL = -4mA 0.4 V Lógica 0
VOH IOH = 4mA 2.4 3.3 V Lógica 1

El paquete incluye:

1 X Lector de huellas digital AS606
