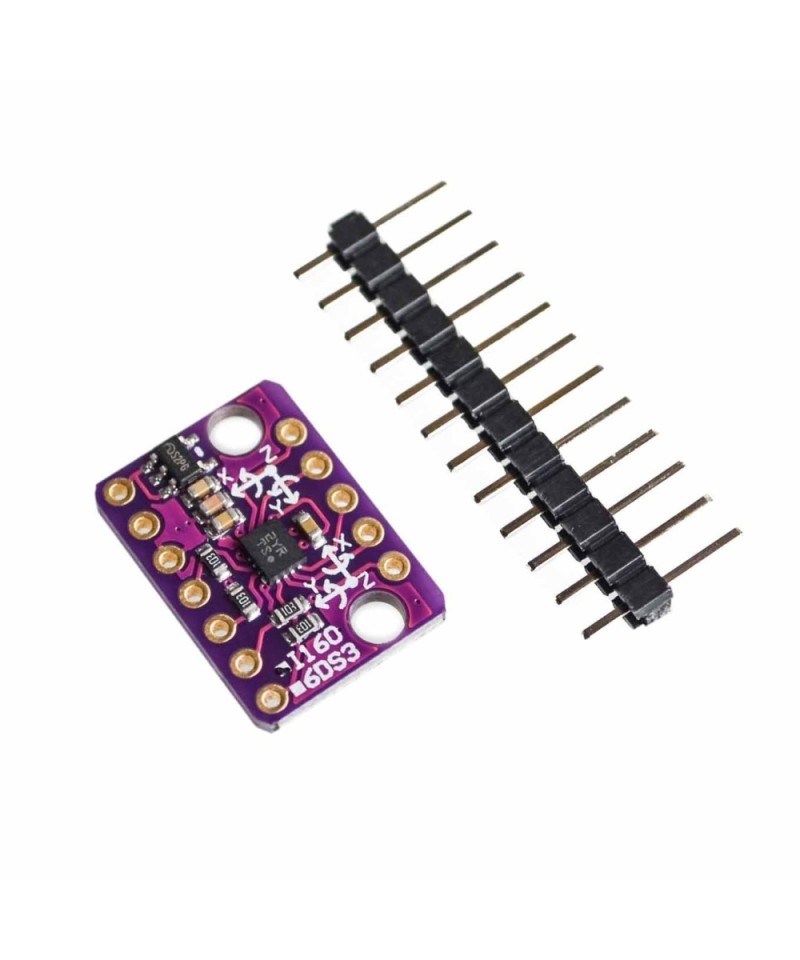

Modulo Acelerometro y Giroscopio 6DOF GY-BMI160

El módulo GY-BMI160 utiliza el nuevo sensor de movimiento inercial de 6 ejes BMI160 de Bosch en un paquete de sensor MEMS que integra el acelerómetro superior de 3 ejes de 16 bits con un giroscopio de 3 ejes de potencia ultrabaja. El módulo puede generar datos de aceleración (valores de aceleración detectados por el dispositivo en las direcciones X, Y y Z) y datos del giroscopio (la velocidad a la que el dispositivo gira alrededor de los ejes X, Y y Z). Cuando los acelerómetros y giroscopios funcionan en modo de velocidad máxima, el consumo de energía típico es tan bajo como 950 uA, que es solo el 50% o menos del consumo de energía de productos similares en el mercado.

Diseñado para teléfonos inteligentes, tabletas y dispositivos portátiles, el Bosch BMI160 incluye un algoritmo de contador de pasos inteligente incorporado que lee el número de pasos directamente a través de los registros. La aceleración de 3 ejes incorporada y el giroscopio de 3 ejes permiten la detección de movimiento, como correr y estar en forma. Chip de administración de energía LDO incorporado en el módulo, VIN admite una fuente de voltaje de 3.2 ~ 6V de ancho, también tiene una interfaz separada de 3.3V, compatible con Arduino 3.3V y controlador directo de 5V.

Paso a pie

Detección de aceleración

Medición de inclinación

Pantalla de visualización que cambia de modo horizontal / vertical

Características

Voltaje de funcionamiento: 3,2 V ~ 6 V

Consumo de corriente: <1 mA

Modo de interfaz: encabezado de clavija de paso de 2,54

Regla opcional de aceleración: ± 2g / ± 4g / ± 8g / ± 16g

Escala opcional de giroscopio: ± 125 ° / s, ± 250 ° / s, ± 500 ° / s, ± 1000 ° / s, ± 2000 ° / s

Desviación cero del acelerómetro: ± 40 mg

Desviación cero del giroscopio: ± 10 ° / s

Frecuencia programable: 25 / 32Hz ~ 1600Hz

Detección y posicionamiento 6D

Salida de datos de 16 bits

Resistencia al impacto: 10,000 gx 200us

2 generadores de interrupciones programables independientes

FIFO incorporado de 1024 bytes

Temperatura de trabajo: -40 ° C ~ +85 ° C
