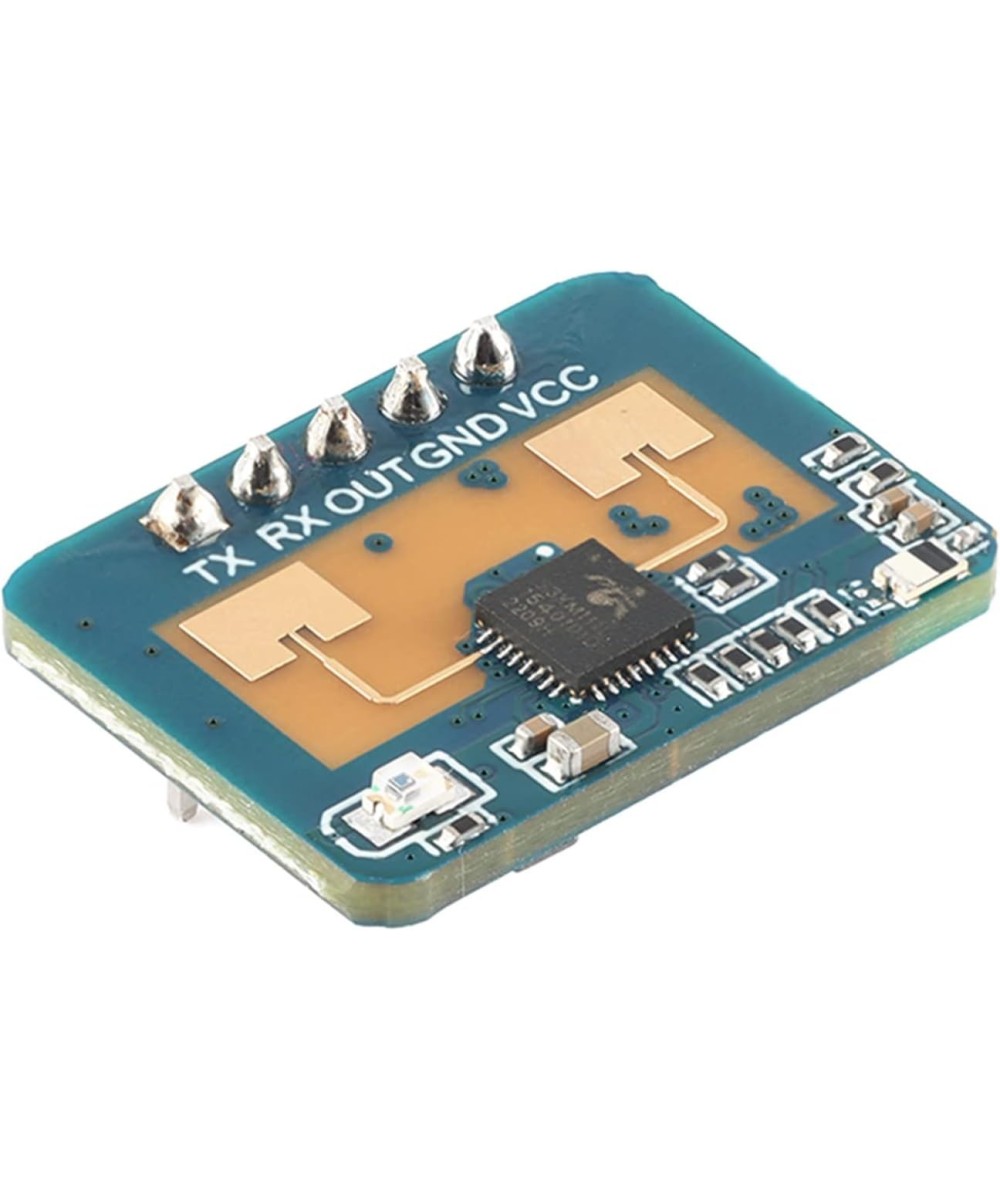

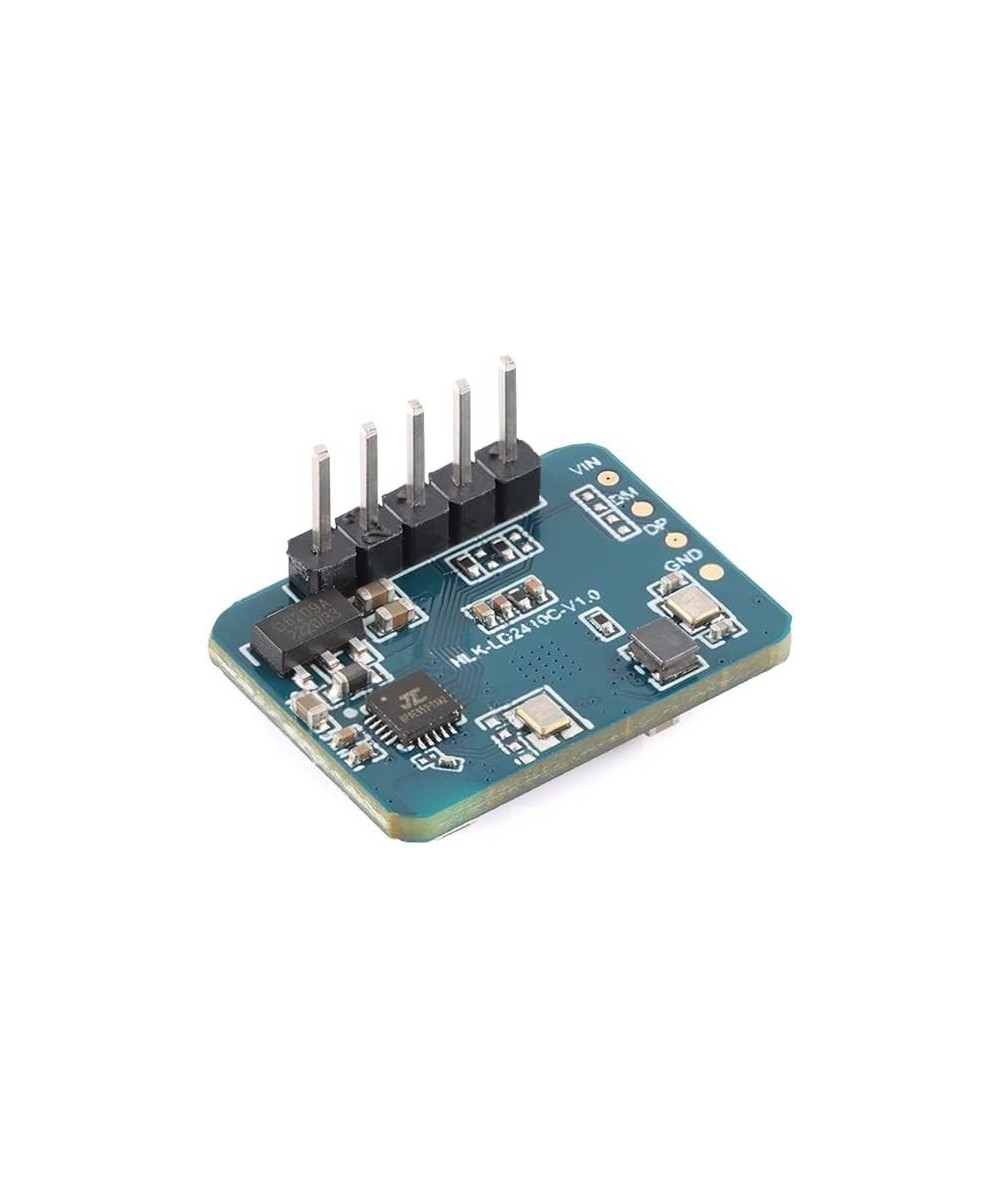

Sensor de presencia humana de radar de onda milimétrica HLK-LD2410C

Descripción:

Es un módulo de detección de estado de presencia humana de 24GHz de alta sensibilidad desarrollado por Hilink Electronics. Su principio de funcionamiento es utilizar la onda continua en frecuencia modulada FMCW, para detectar objetivos humanos en el espacio establecido, combinado con el procesamiento de señales de radar, algoritmo preciso de inducción del cuerpo humano, para lograr una detección del estado de presencia humana de alta sensibilidad, que puede identificar el cuerpo humano en movimiento y estado estacionario, Y puede calcular información auxiliar como la distancia al objetivo.

Este producto se utiliza principalmente en escenas de interiores para detectar si hay un cuerpo humano en movimiento o micro movimiento en el área, y emitir los resultados de detección en tiempo real. Distancia de detección más lejana hasta 6 metros, resolución de distancia 0,75 m. Proporciona una herramienta de configuración visual, que puede configurar fácilmente el rango de distancia de detección y la detección en diferentes intervalos de sensibilidad y tiempo de retardo no tripulado, etc., para adaptarse a diferentes necesidades específicas de la aplicación.

Admite salida GPIO y UART, plug and play, y se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos terminales.

Características:

Frecuencia: 24 GHz~24,25 GHz.

Modo de modulación: FMCW

Distancia de detección: 0,75 m ~ 6 m ajustable

Ángulo de detección: ± 60°

Fuente de alimentación: 5 V.

Corriente: 79 mA.

Nivel de puerto serie de salida: 3.3V

Ancho de banda de barrido: 250 MHz

Resolución de rango 0,75 m

Temperatura ambiente: - 40℃~+85℃

Formato de datos: puerto serie ASCII salida/nivel alto y bajo 3.3V y 0V

Tamaño del módulo: 16 mm x 22 mm, con 5 agujeros reservados para hardware (pin predeterminado de fábrica)

El diámetro del agujero del pasador es de 0,9 mm, y la distancia entre el arco y el pie es de 2,54 mm

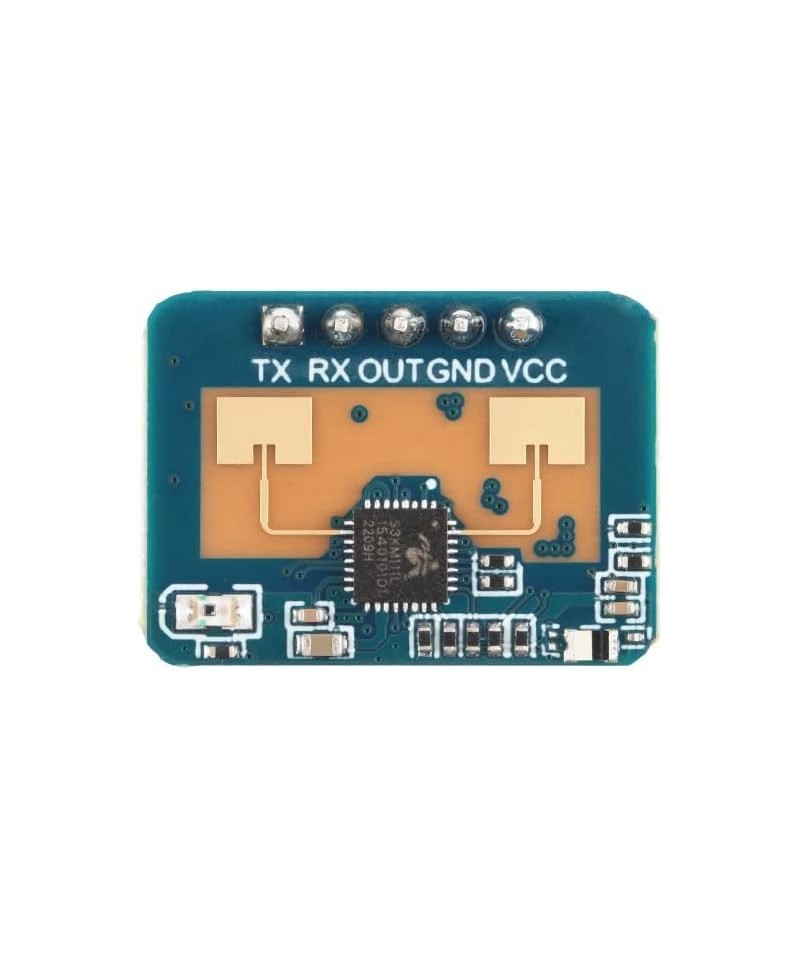

Tipo de interfaz:

RX, recepción de puerto serie

TX, transmisión en serie

Salida inductiva de alto nivel

GND, tierra de alimentación

VCC, entrada de fuente de alimentación (voltaje de 5V)
