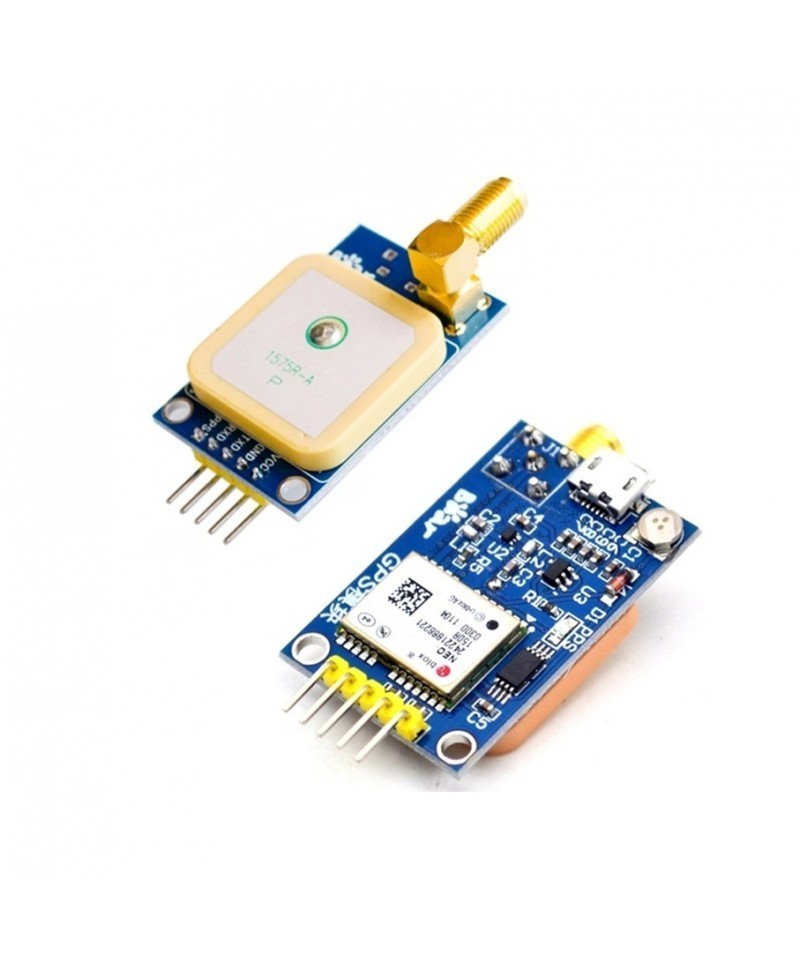

Modulo GPS NEO-8M STM32

Descripción:

Esta serie de módulos GPS NEO-M8N de módulos GNSS simultáneos independientes se basa en el rendimiento excepcional del u-blox M8 GNSS (GPS, GLONASS, BeiDou, QZSS, SBAS y Galileo-ready1)

La serie NEO-M8 proporciona alta sensibilidad y tiempos de adquisición mínimos mientras mantiene baja la potencia del sistema. El NEO-M8M está optimizado para aplicaciones sensibles al costo, mientras que el NEO-M8N/M8Q brinda el mejor rendimiento y una integración de RF más sencilla.

El factor de forma NEO permite una fácil migración desde generaciones NEO anteriores. La arquitectura RF sofisticada y la supresión de interferencias garantizan el máximo rendimiento incluso en entornos hostiles a GNSS.

La serie NEO-M8 combina un alto nivel de robustez y capacidad de integración con opciones de conectividad flexibles. El NEO-M8N preparado para el futuro incluye un flash interno que permite actualizaciones de firmware simples para admitir sistemas GNSS adicionales. Esto hace que NEO-M8 se adapte perfectamente a las aplicaciones industriales y automotrices.

Especificaciones:

Tipo de receptor Motor u-blox M8 de 72 canales: GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN

navegación tasa de actualización GNSS único: hasta 10 Hz, 2 GNSS simultáneos: hasta 5 Hz

Precisión de posición 2,0 m CEP

Adquisición Arranques en frío: 26 s

Arranques asistidos: 2 s

Readquisición: 1 s

Seguimiento de sensibilidad y navegación: -167 dBm

Arranques en frío: –148 dBm

Arranques en caliente: –157 dBm

Asistencia AssistNow GNSS en línea

AssistNow GNSS sin conexión (hasta 35 días)

AssistNow autónomo (hasta 6 días)

Compatible con OMA SUPL y 3GPP

Oscilador TCXO

Cristal RTC incorporado

Antiinterferencia Detección y eliminación de CW activo. Extra

filtro de paso de banda SAW incorporado

Flash de memoria

Antenas soportadas Activa y pasiva

Salida de fase de código de datos sin procesar

Cuentakilómetros integrado en el filtro de navegación

Geo-cercas Hasta 4 áreas circulares

GPIO para activar la CPU externa

Detección de suplantación de identidad incorporada

Integridad de la señal Función de firma con SHA 256

Registrador de datos Para datos de posición, velocidad, tiempo y cuentakilómetros

Dimensión: Módulo: 35 x 26 mm; Antena: 25 x 25 x 8 mm

Peso: 17g

Caracteristicas:

Capaz de usar el GPS como un reloj realmente preciso, esta placa proporciona una señal PPS (pulso por segundo) . Este es un pulso de reloj altamente preciso que viene de un pin en el GPS que el NTP puede usar. Si tiene un GPS de este tipo, el recurso a continuación es una lectura obligatoria.

Compacto y excelente rendimiento.

Puerto micro USB, puede usar el cable general del teléfono móvil para conectar este módulo GPS a su computadora. No necesita USB-TTL, conveniente para su uso

Antena pasiva de cerámica a bordo, capaz de buscar el satélite en un área abierta, y una antena externa es opcional

Puerto SMA, conveniente para conectar con la antena activa externa, mayor capacidad de búsqueda por satélite

Un puerto TTL reservado, conveniente para la conexión a USB-TTL o un microordenador externo de un solo chip.

Batería recargable de respaldo

Conector UART TTL

EEprom para guardar los ajustes de configuración

Apoyo hot start

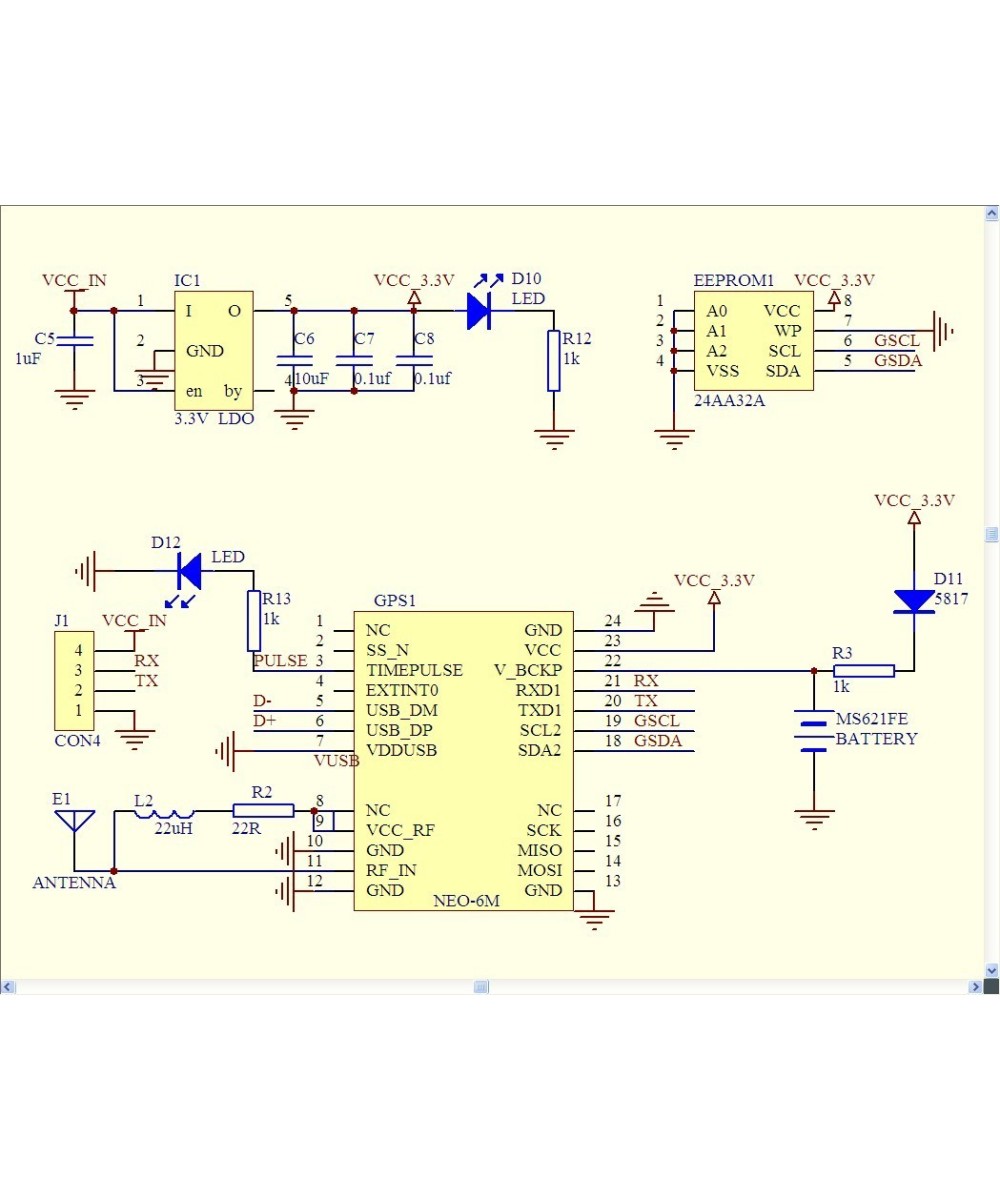

Instrucciones de cableado:

VCC: Fuente de alimentación (3.3-5V)

GND: Tierra

TXD: pin de transmisión del puerto serie del módulo (nivel TTL, no se puede conectar directamente al nivel RS232), se puede conectar al RXD del microcontrolador

RXD: puerto serie del puerto que recibe el pin (nivel TTL, no se puede conectar directamente al nivel RS232), se puede conectar al TXD del microcomputador de un solo chip

PPX: ángulo de salida del pulso del reloj

Incluye:

1 x Modulo GPS NEO-8M STM32
