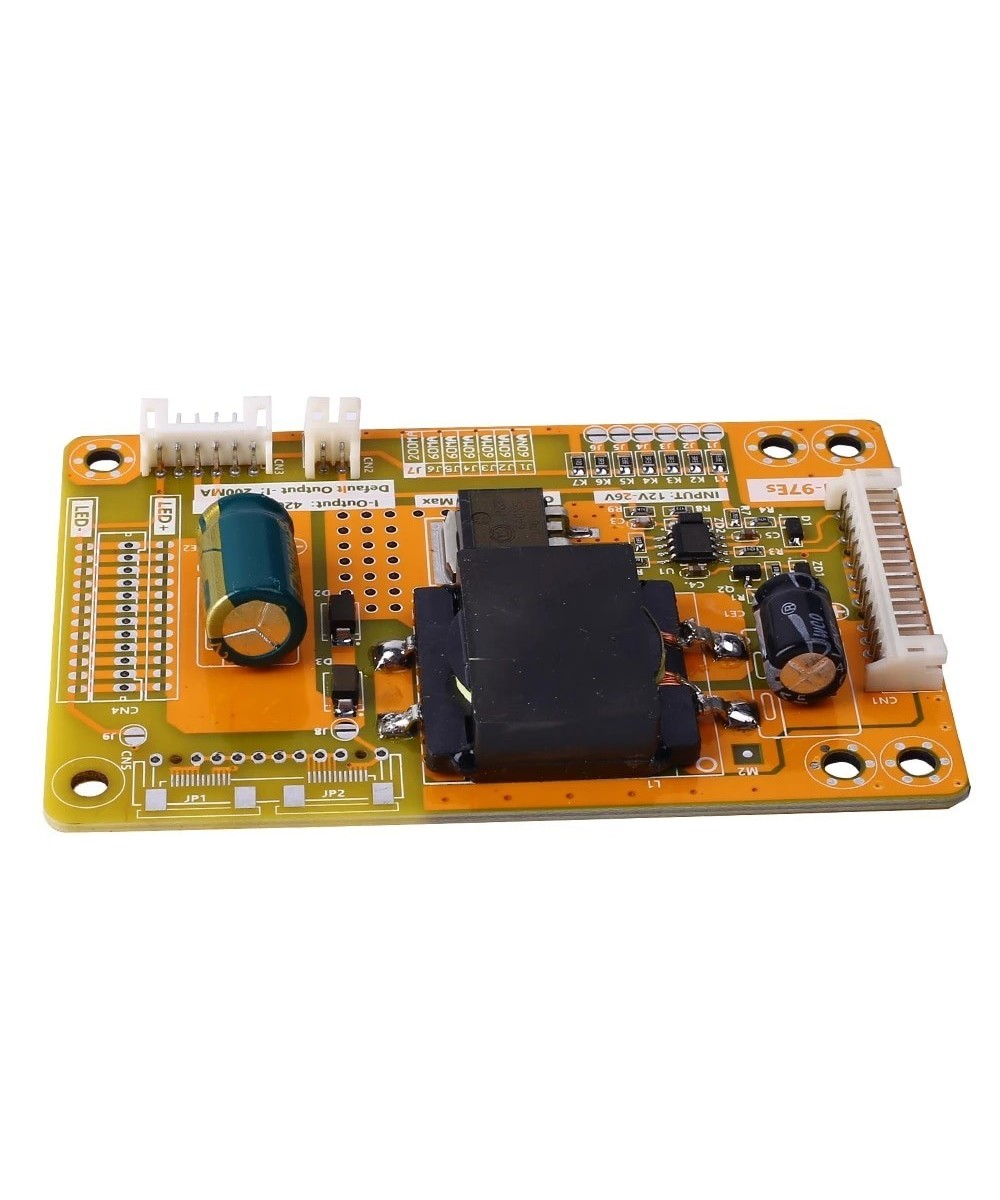

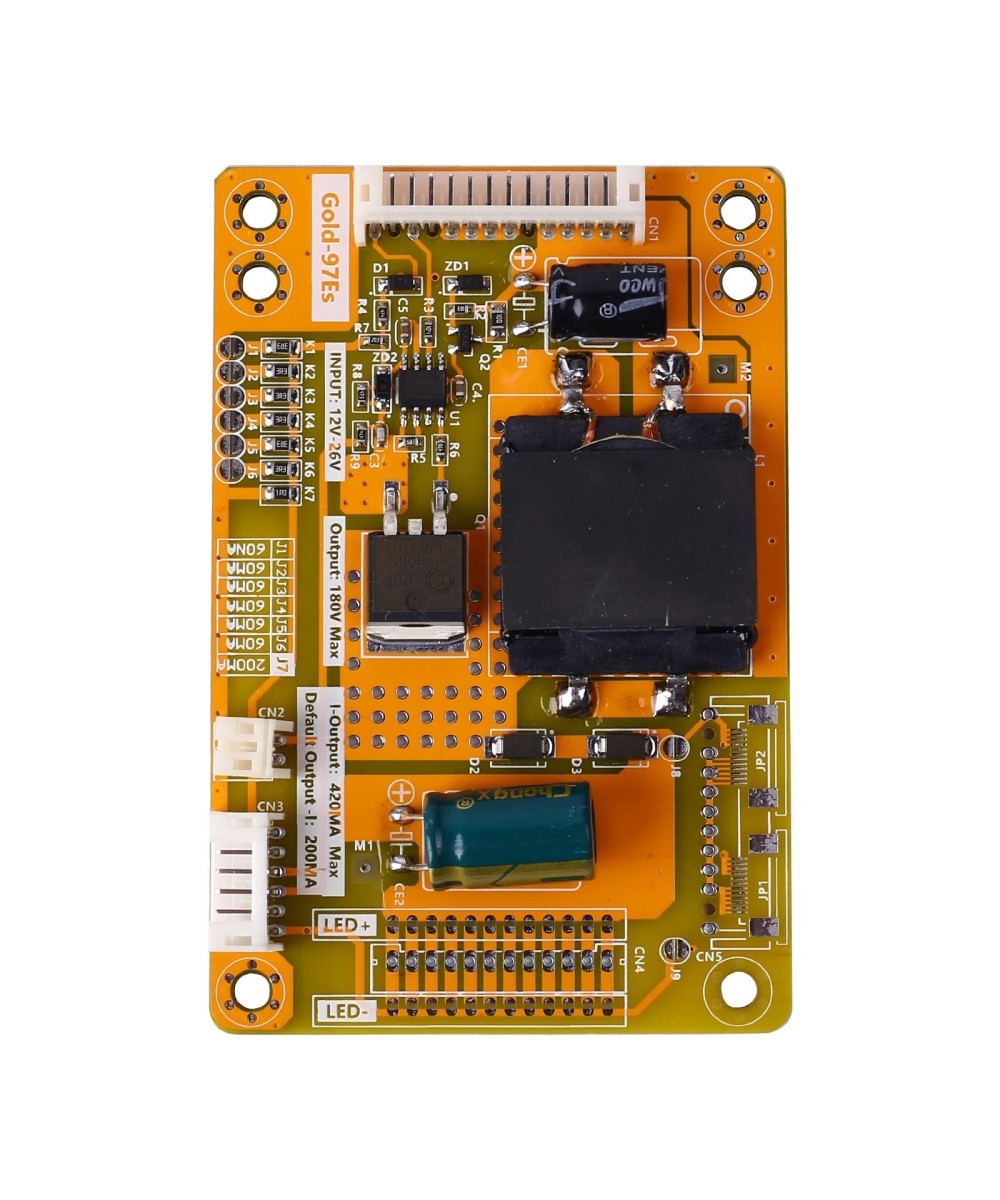

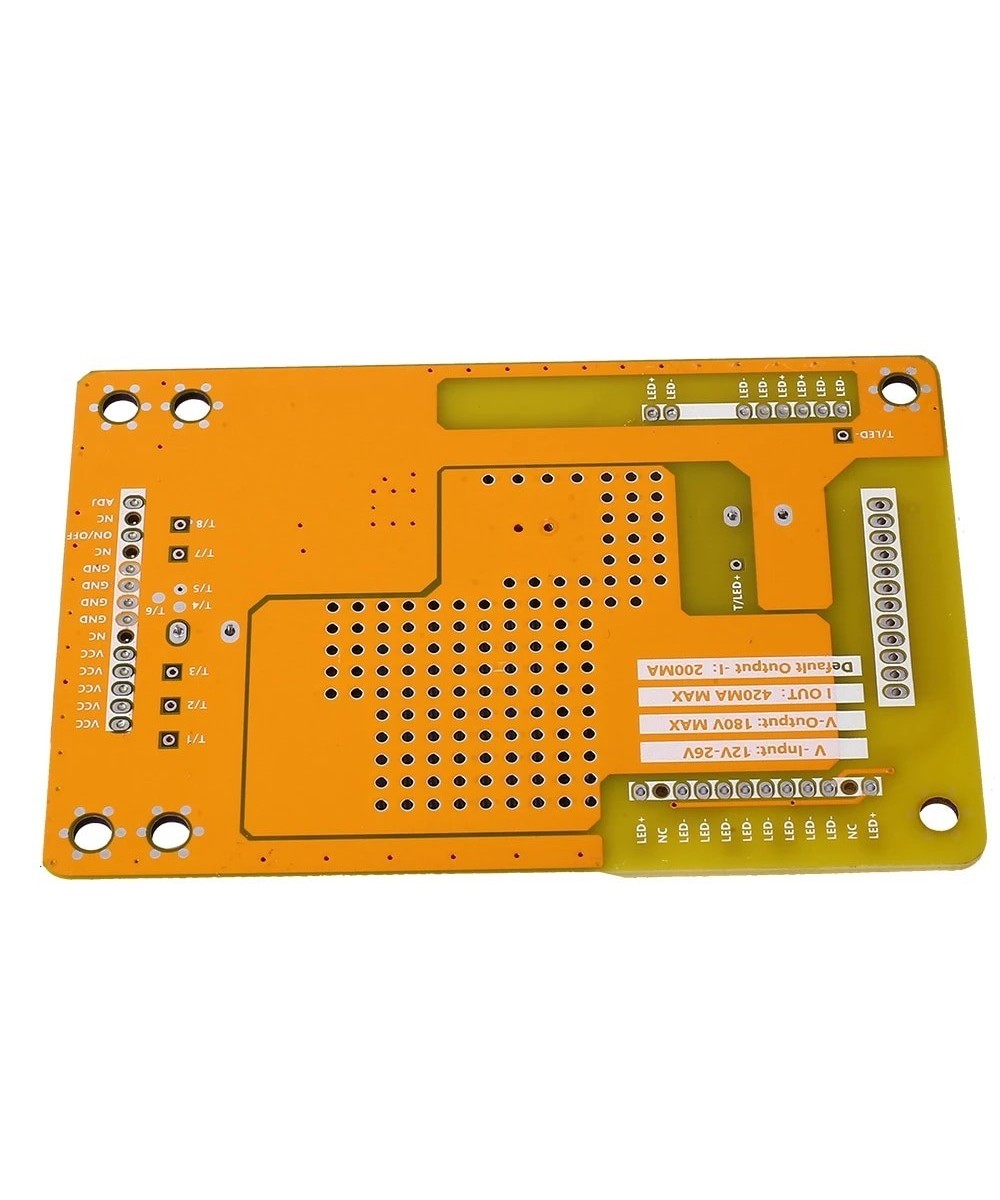

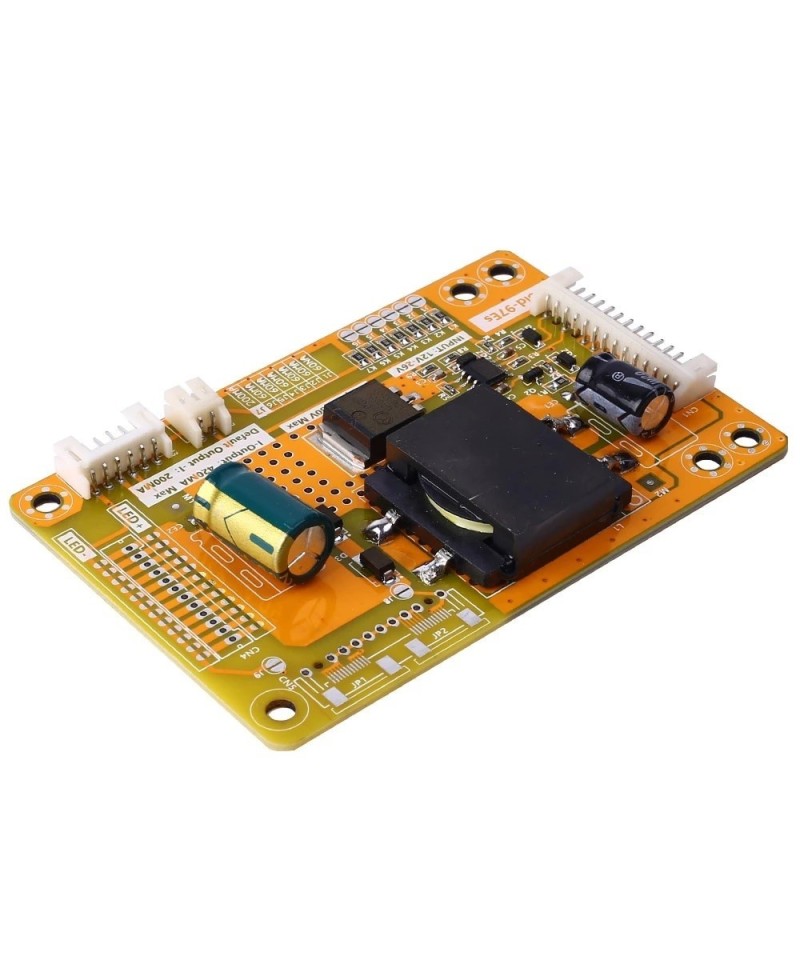

Descripción:
Es una placa controladora de retroiluminación LED. Es adecuada para múltiples tamaños de tableros de retroiluminación LED para TV.
Característica:

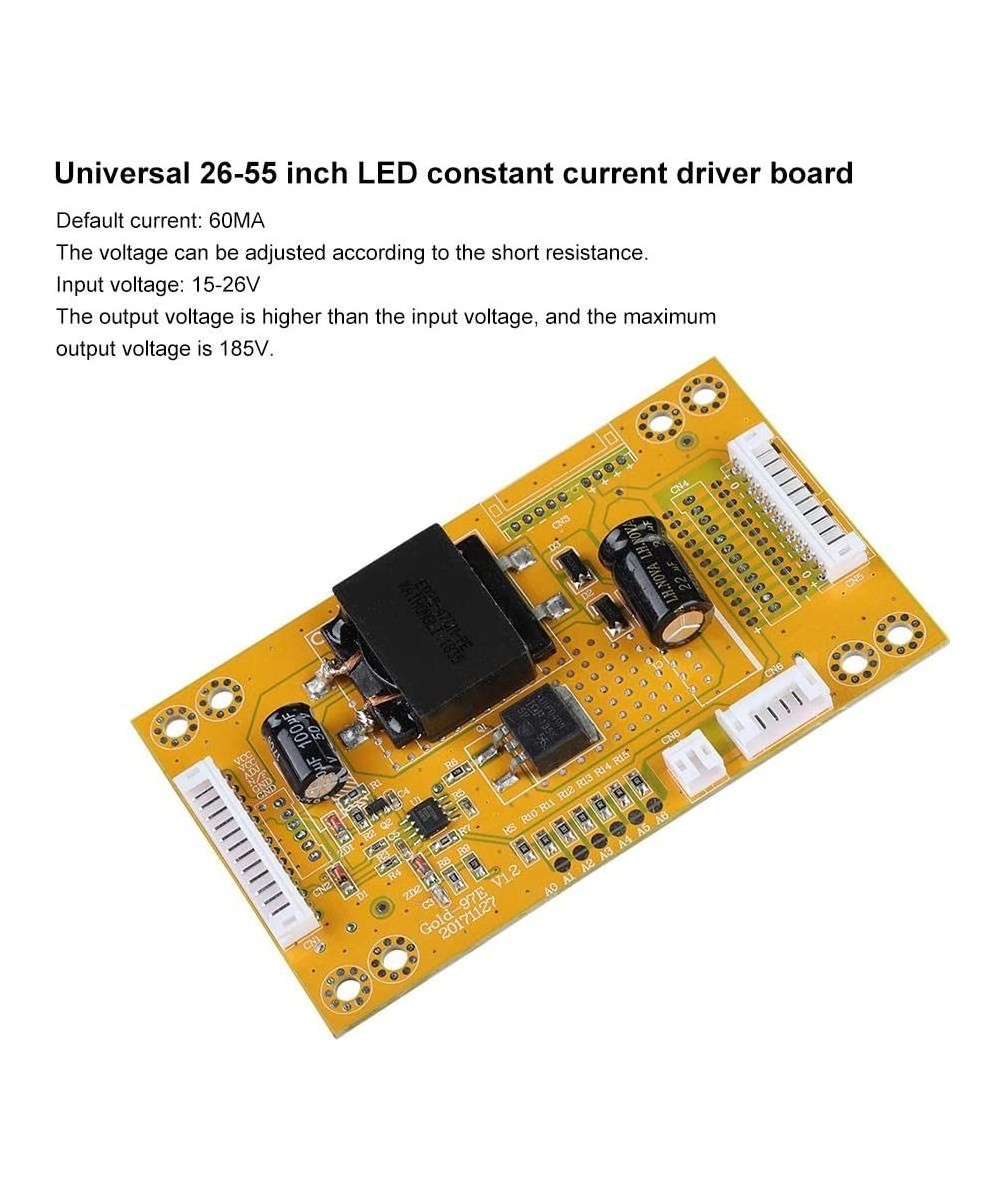

1). La corriente de salida predeterminada del producto es de 60mA, y la corriente se puede ajustar cortocircuitando A1-A6.
2). Puede pasar a través de la necesidad, cortocircuitar la resistencia y la potencia puede alcanzar 50W.
3). Es adecuado para pantalla LED de 26-55 pulgadas.
Parámetro:
1). Nombre del producto: Placa de controlador de retroiluminación LED
2) voltaje de entrada: CC 10V-26V
3). Voltaje de salida: DC 185V
4). Corriente de salida: 60mA-480mA
5). Tamaño de pantalla aplicable: 14-65 pulgadas
6). Temperatura de trabajo:-25 ℃ ~ 85 ℃
7). Humedad de trabajo: 5% ~ 95% RH

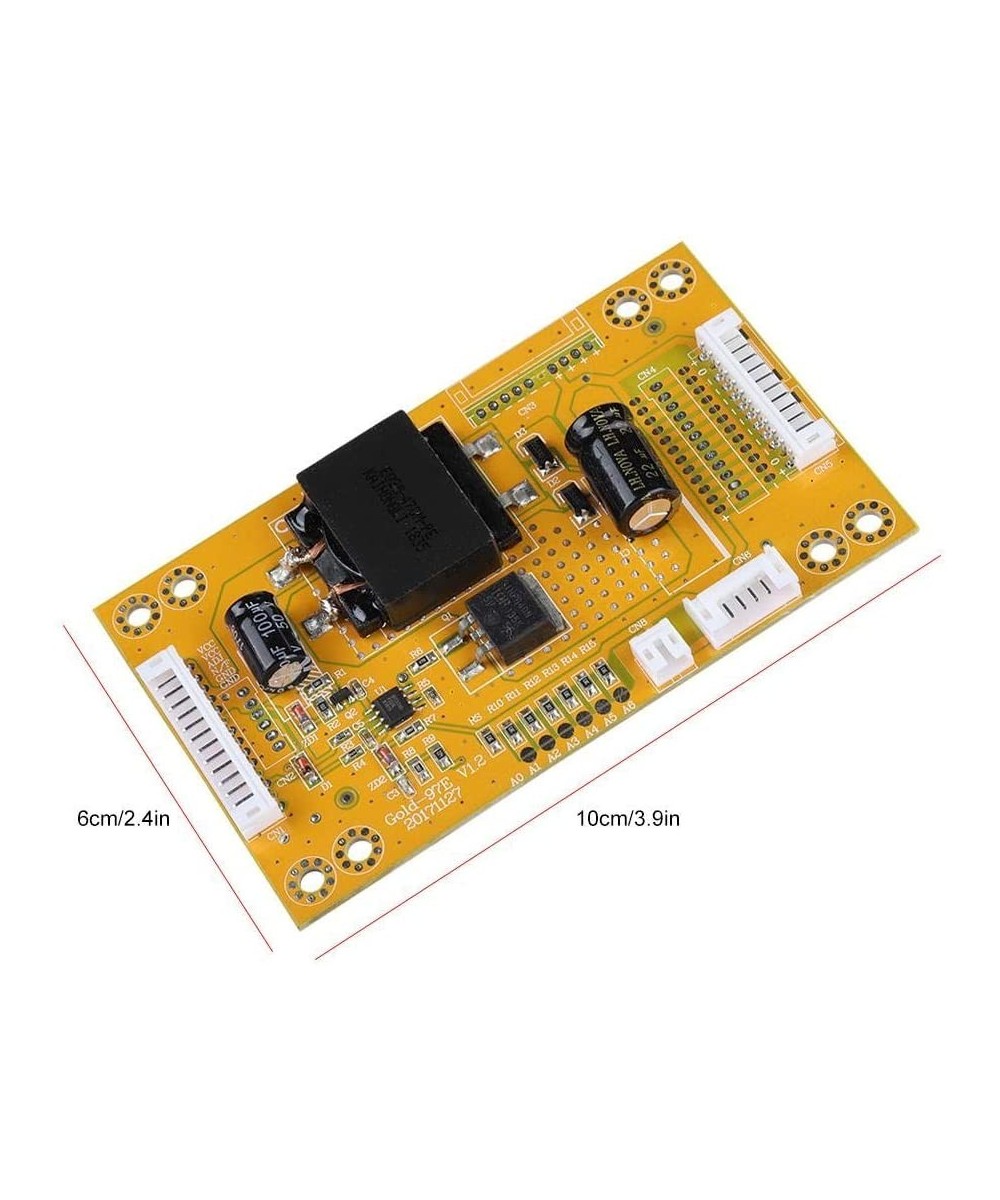

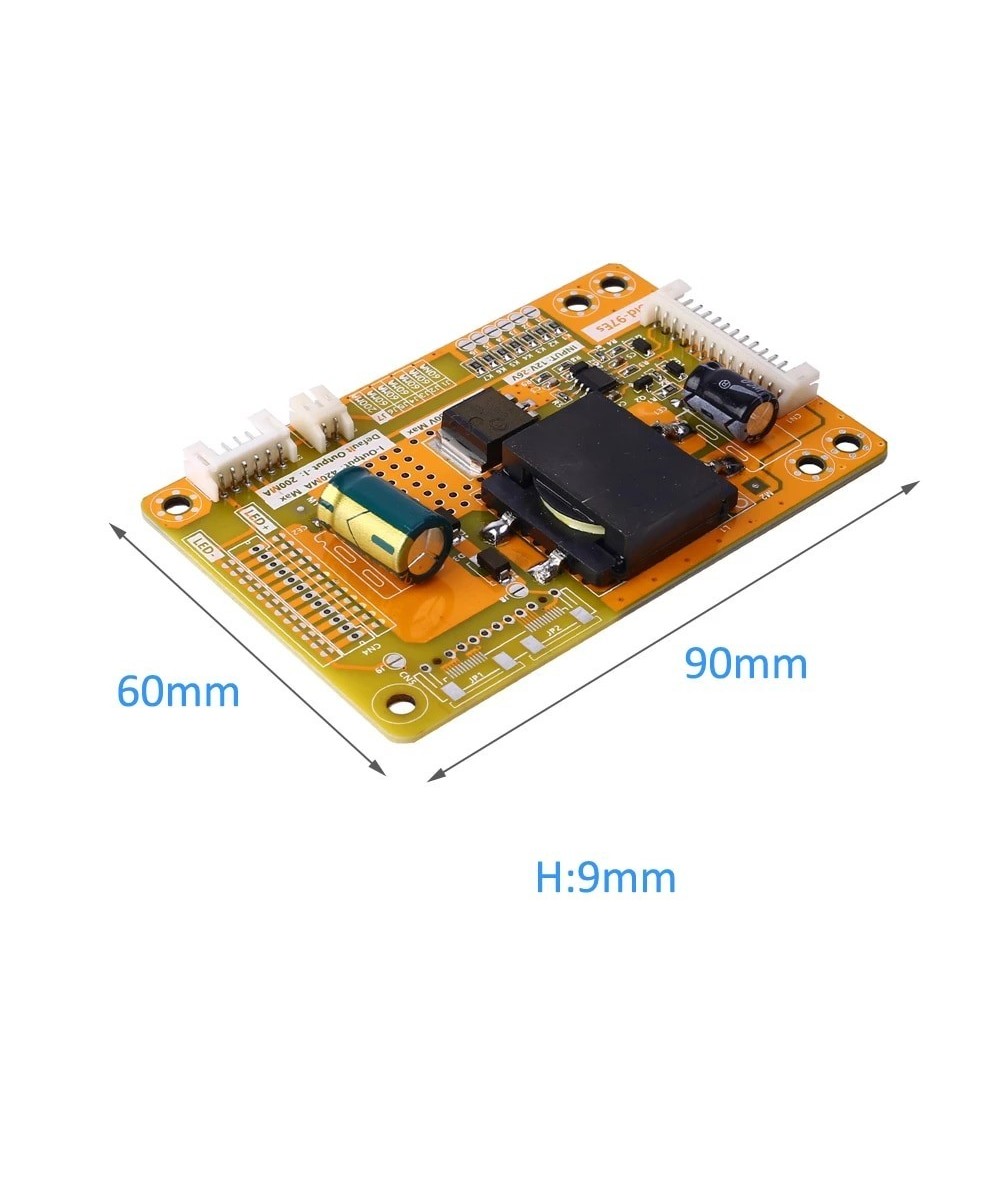

8). Tamaño: 90*60*9mm

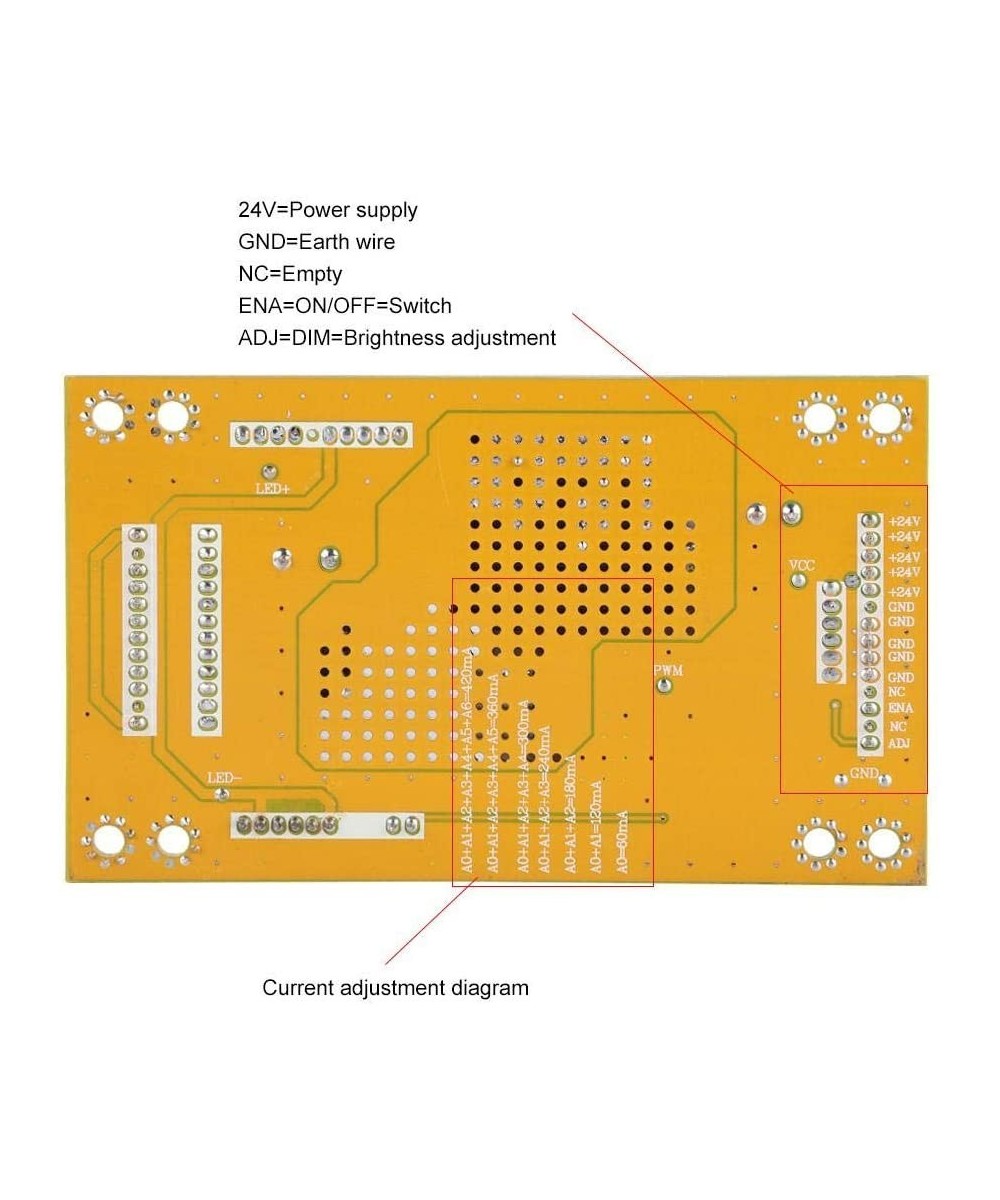

Instrucciones de ajuste actuales:
A0=60mA
A0+A1=120mA
A0 +A1 +A2+A3=180MA
A0 +A1 +A2+A3+A4=240MA
A0 +A1 +A2+A3+A4+A5=360MA
A0 +A1 +A2+A3+A4+A5+A6=420MA
Nota:
1). El voltaje de salida debe ser mayor que el voltaje de entrada durante el uso, de lo contrario la placa de corriente constante no comenzará a funcionar.
2). La corriente de salida predeterminada de la placa de corriente constante es de 60mA, y la corriente se puede ajustar cortocircuitando A1-A6 según sea necesario.
Incluye:
1 x Controlador de Retroiluminacion para TV LCD/LED 26-55" Gold-97Es
