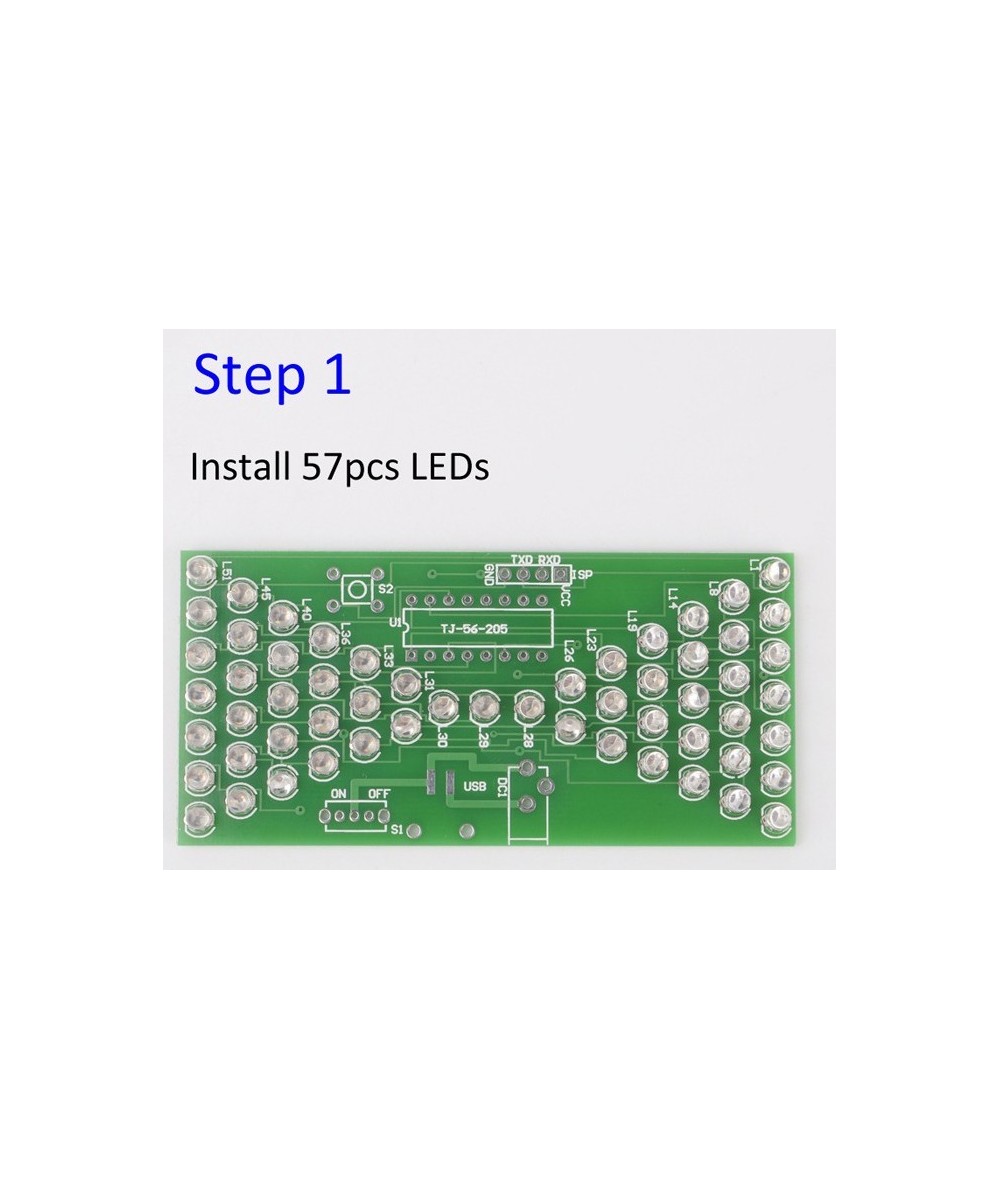

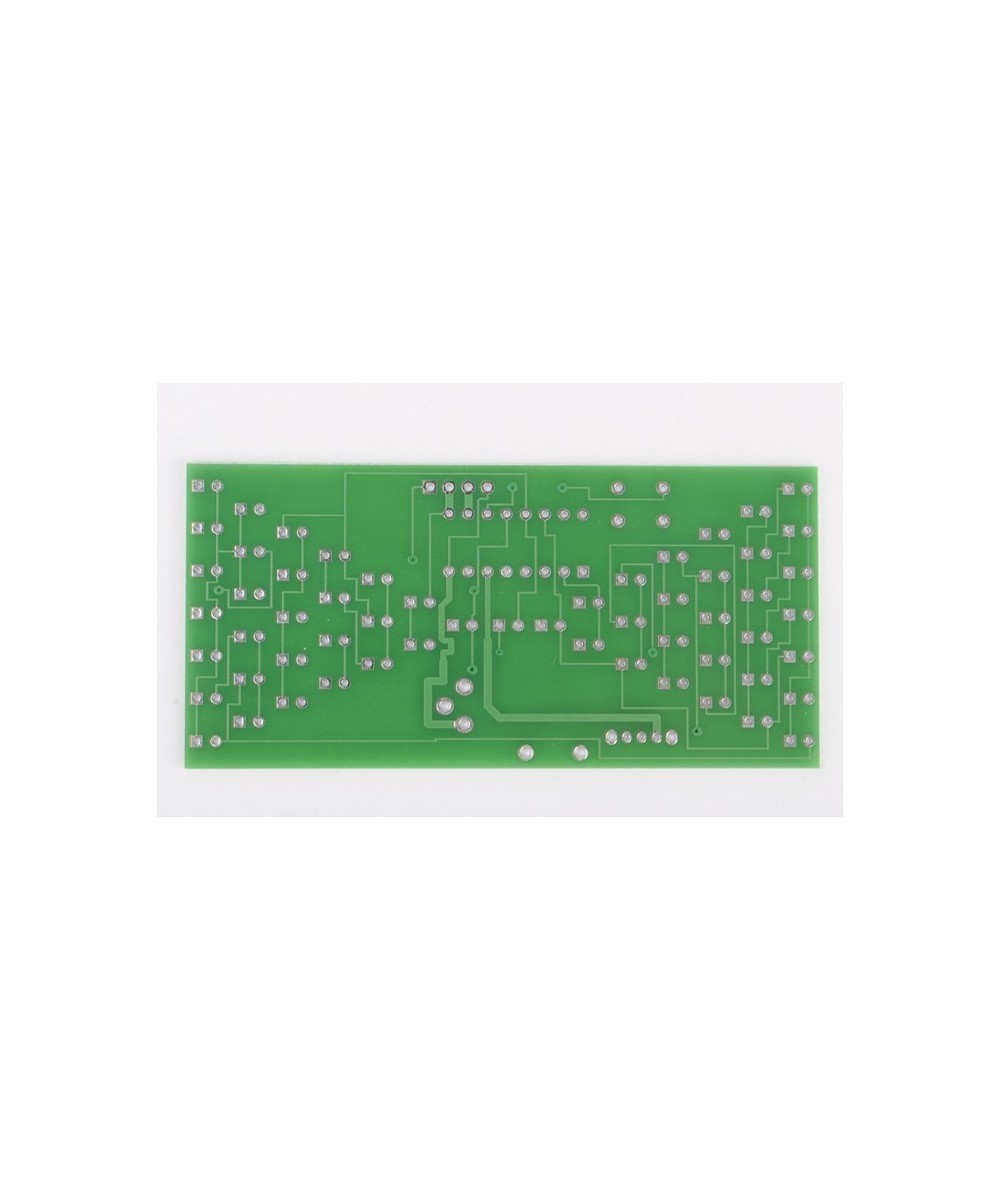

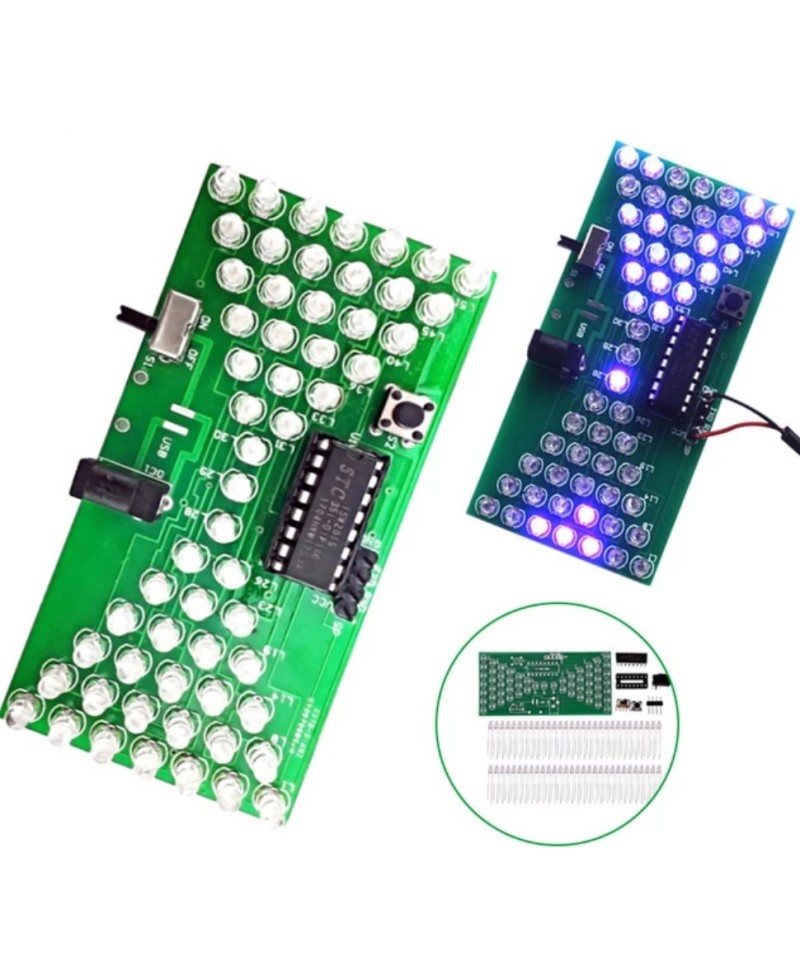

PCB de doble capa de 1.6 mm y el circuito consta de 57 piezas de color blanco cálido.

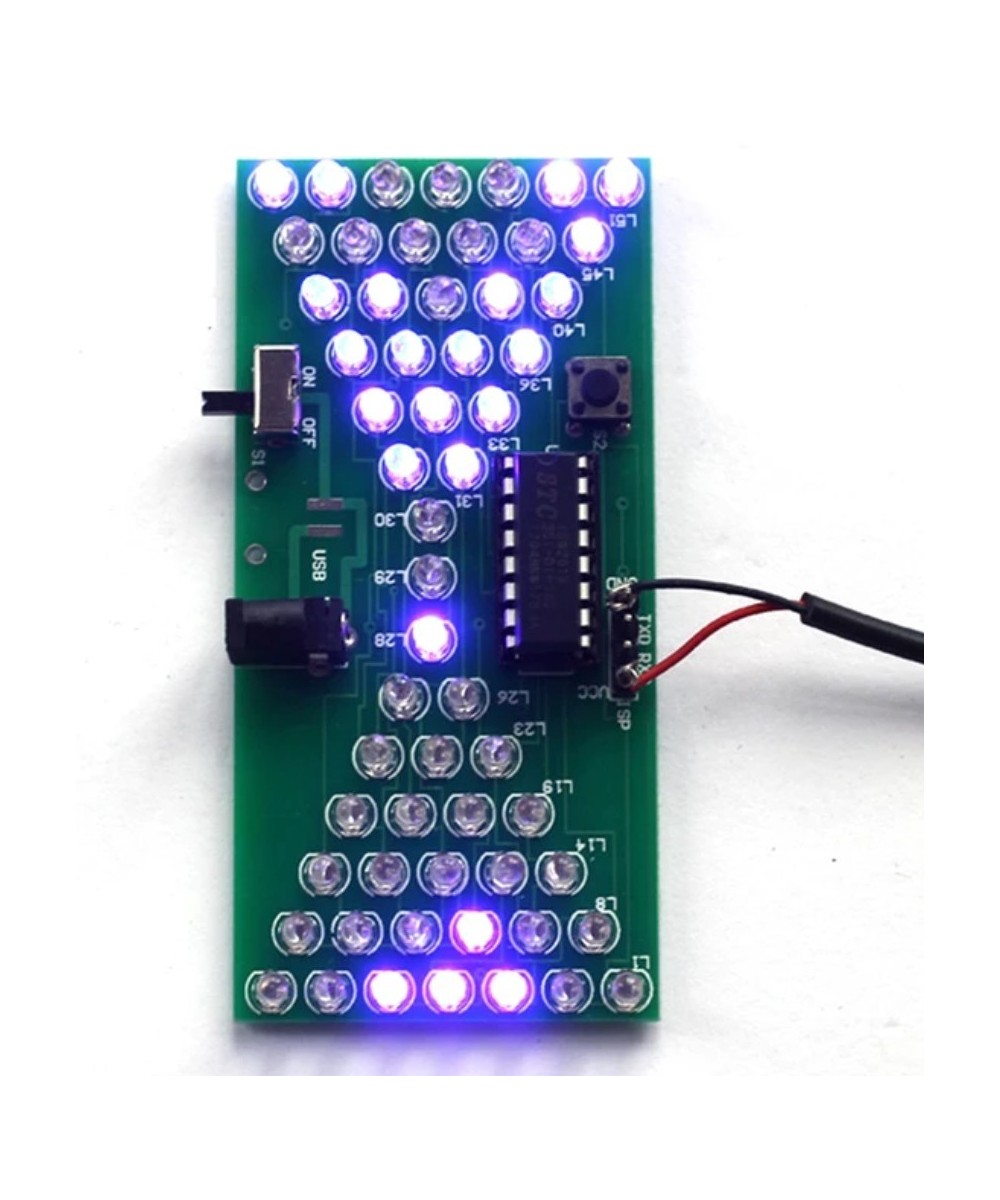

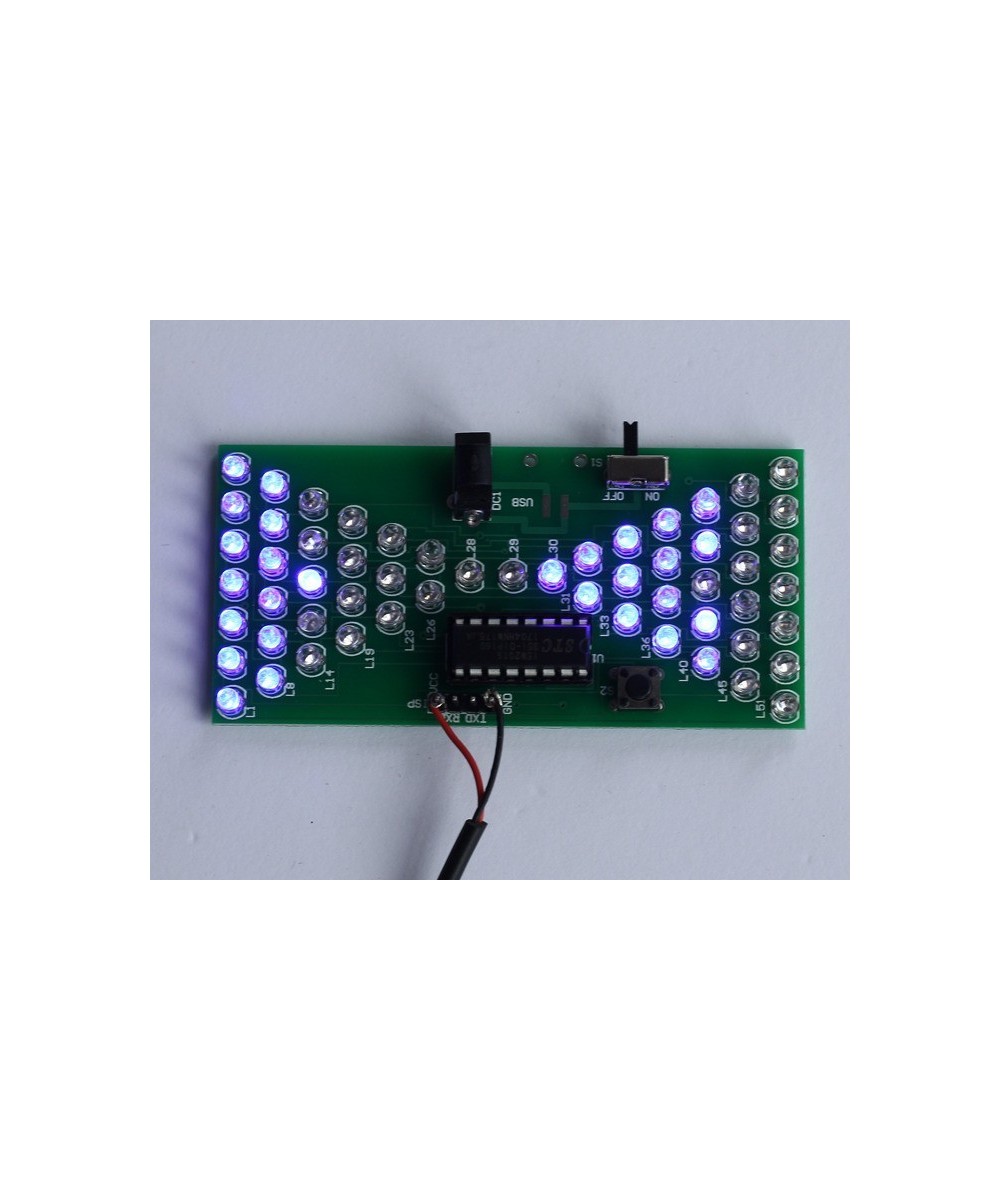

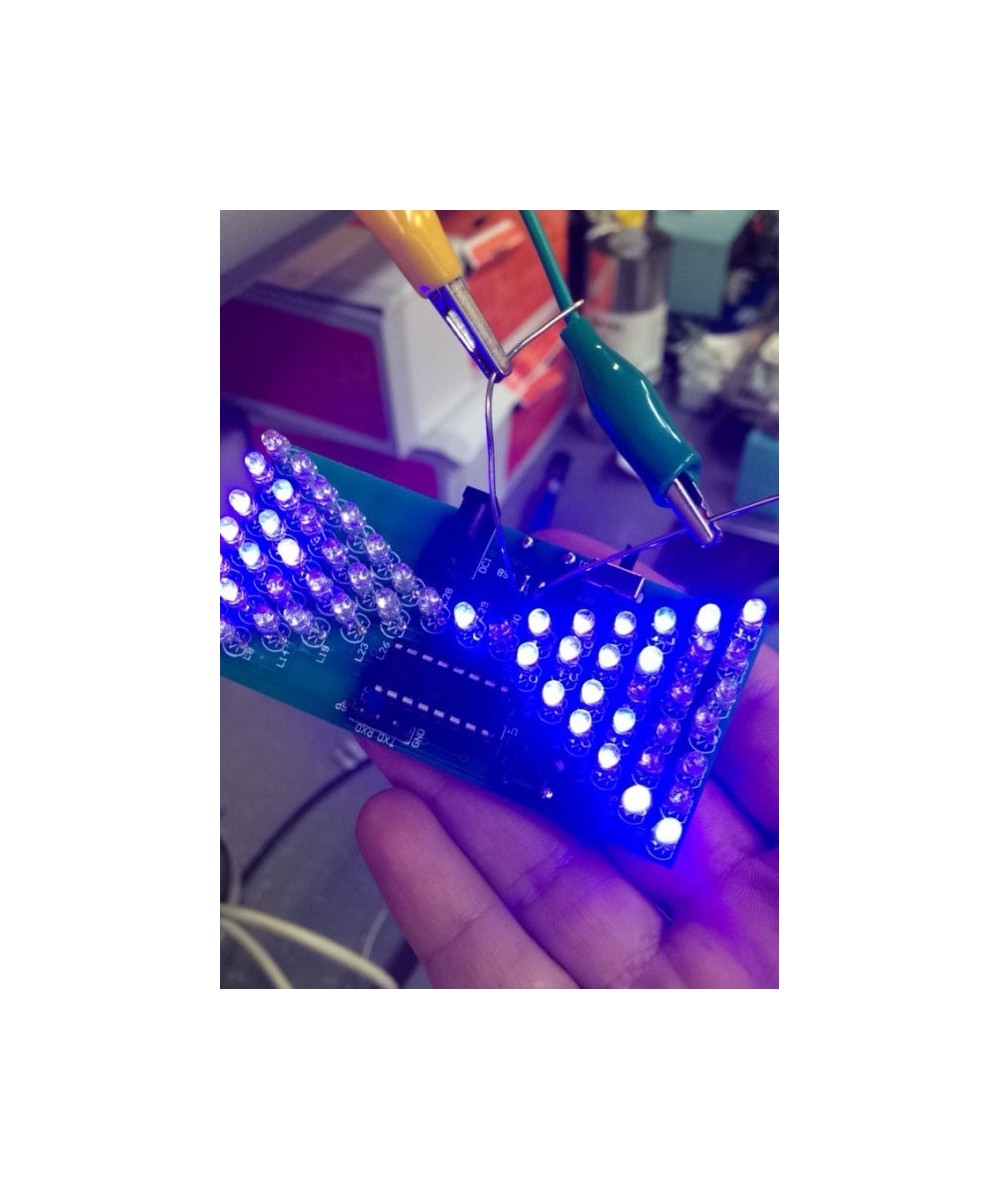

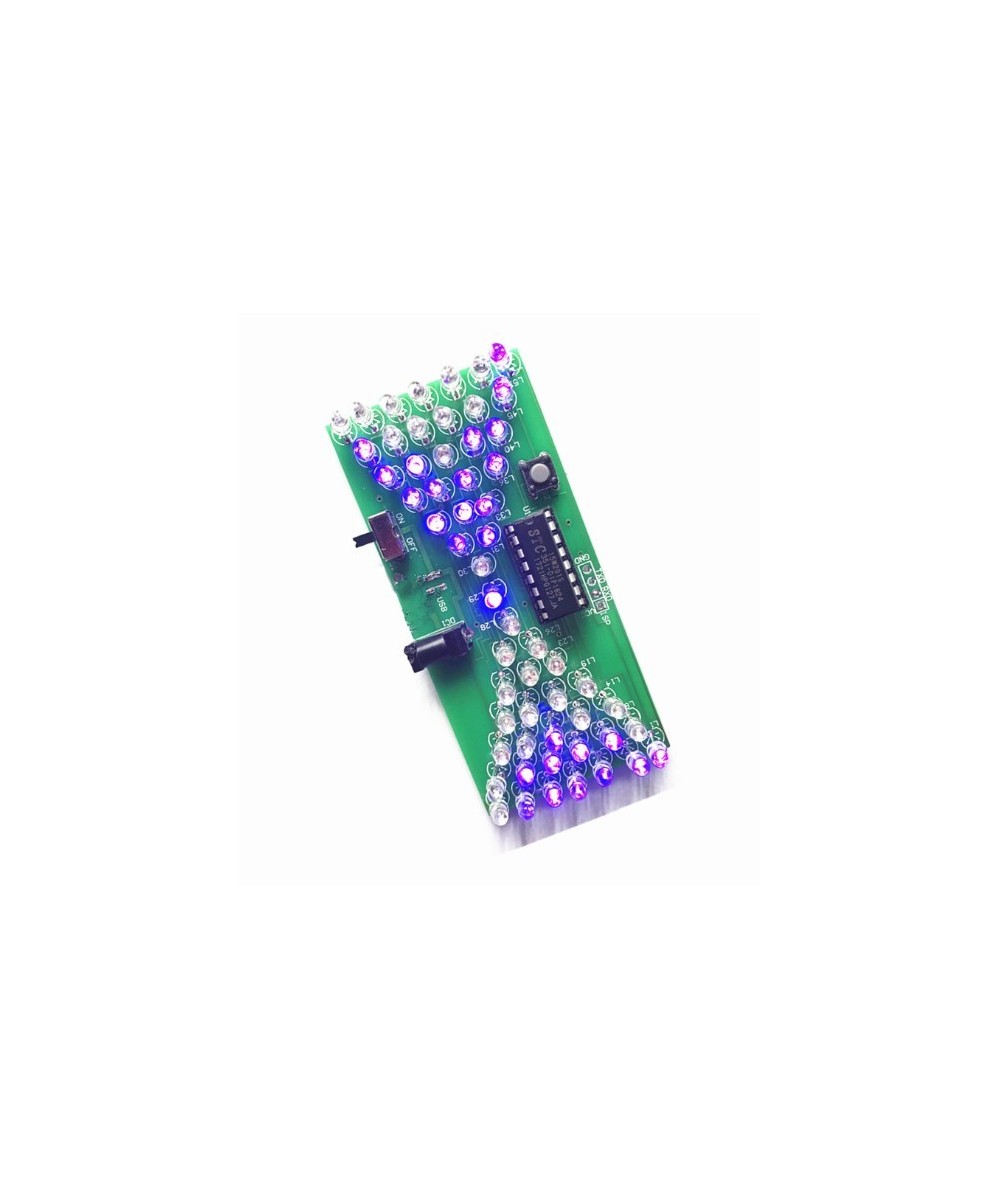

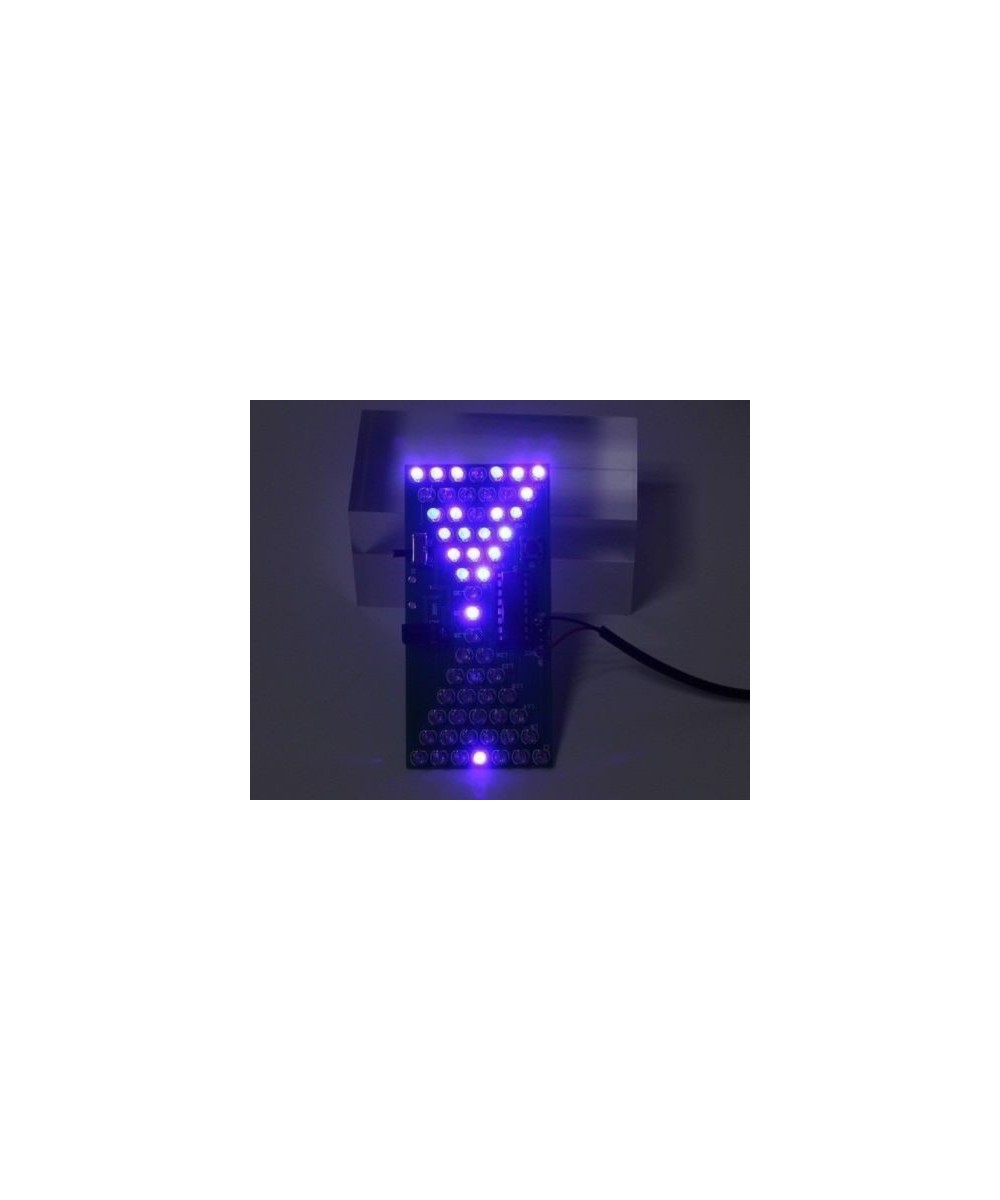

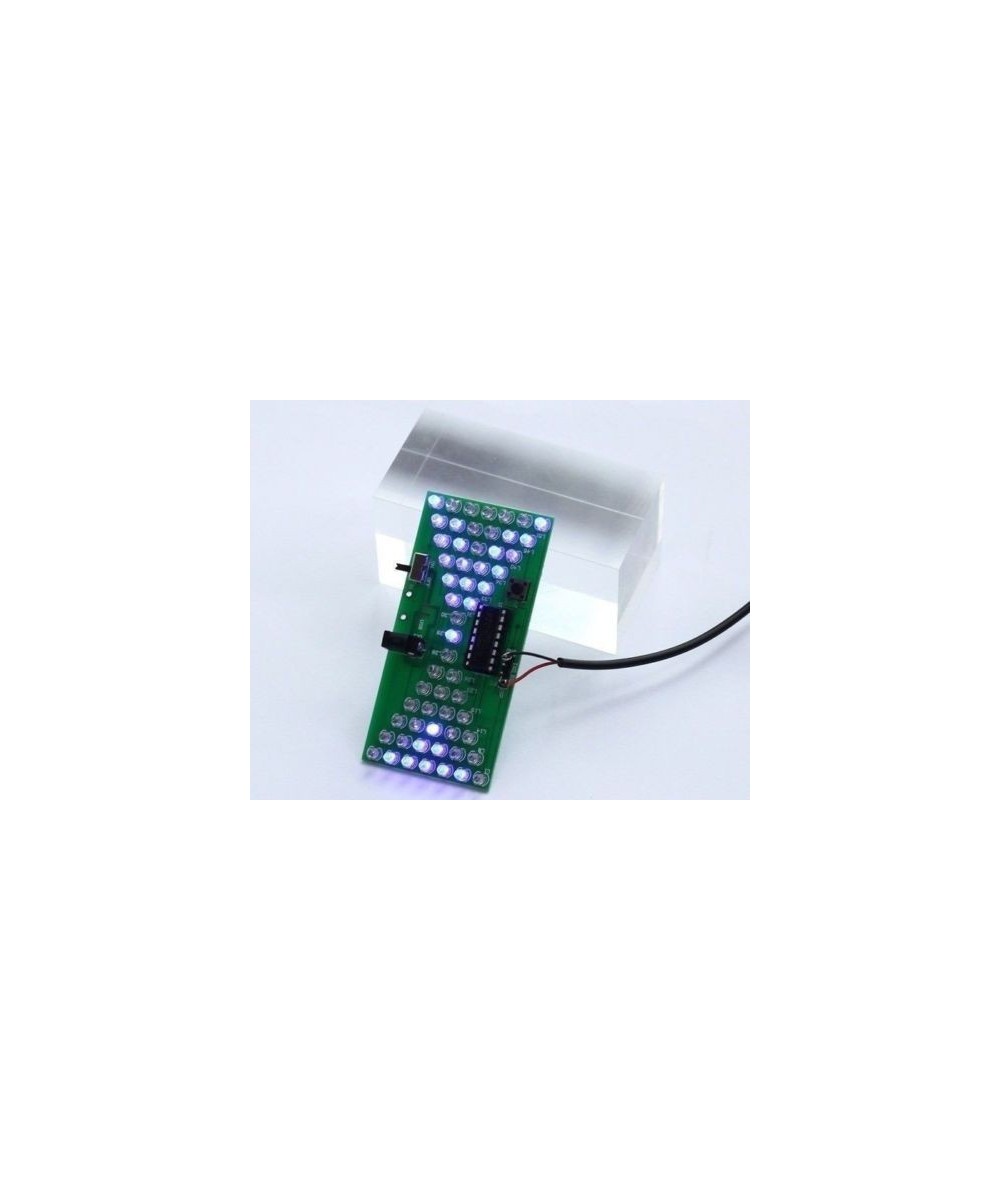

LED. Bajo el control del programa MCU, muestra una imagen analógica de reloj de arena. El micro interruptor puede ajustar la velocidad del reloj de arena, la cantidad de LED brillante al mismo tiempo es 28, y se puede utilizar como decoración de la luz de la noche pequeña. 0.5W de consumo de energía.
2.Parámetro:
Tamaño 1> .Board: 84 * 40m m
Voltaje de la fuente de alimentación 2> .Power: 5V
3. Explicación principal:

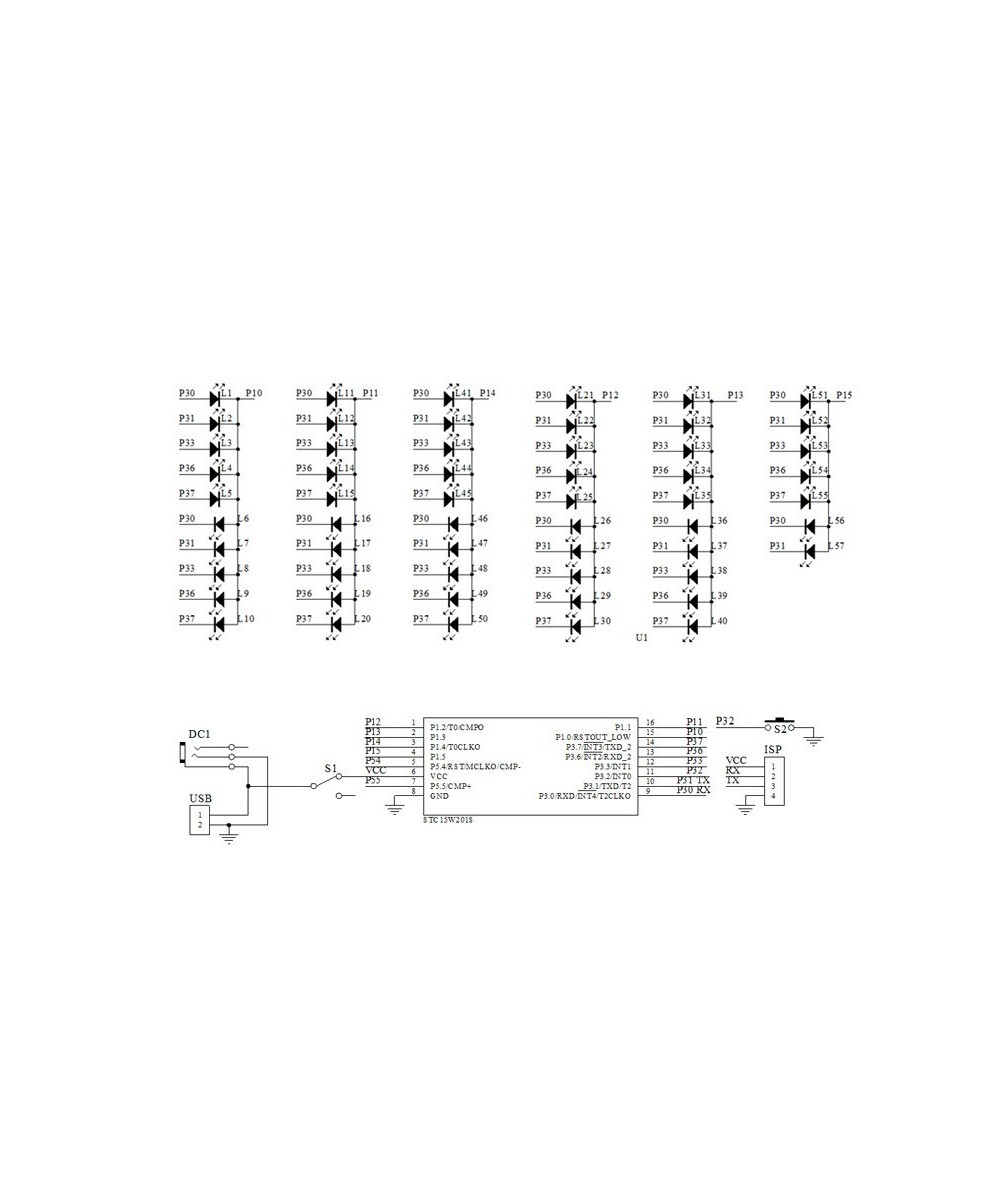

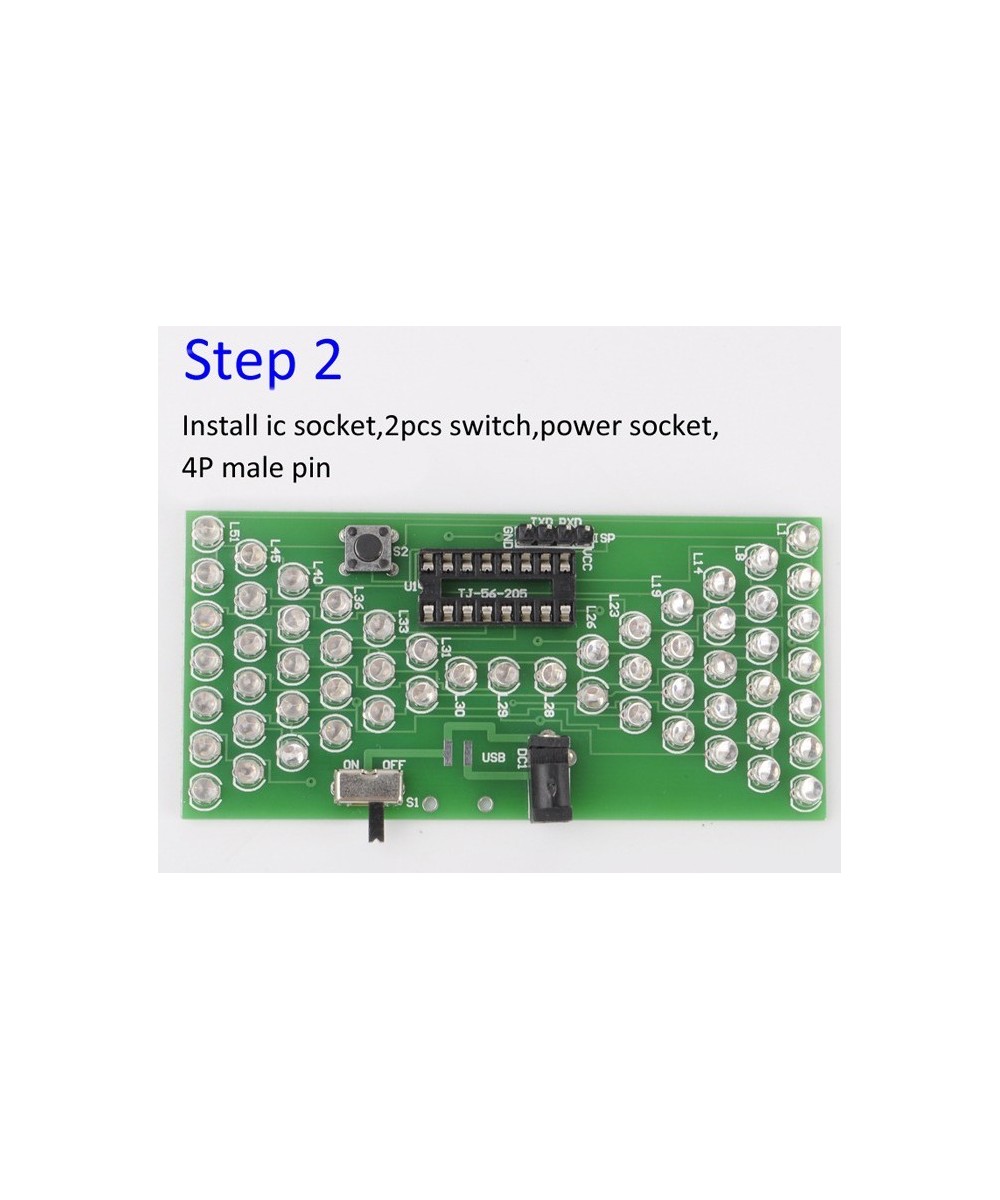

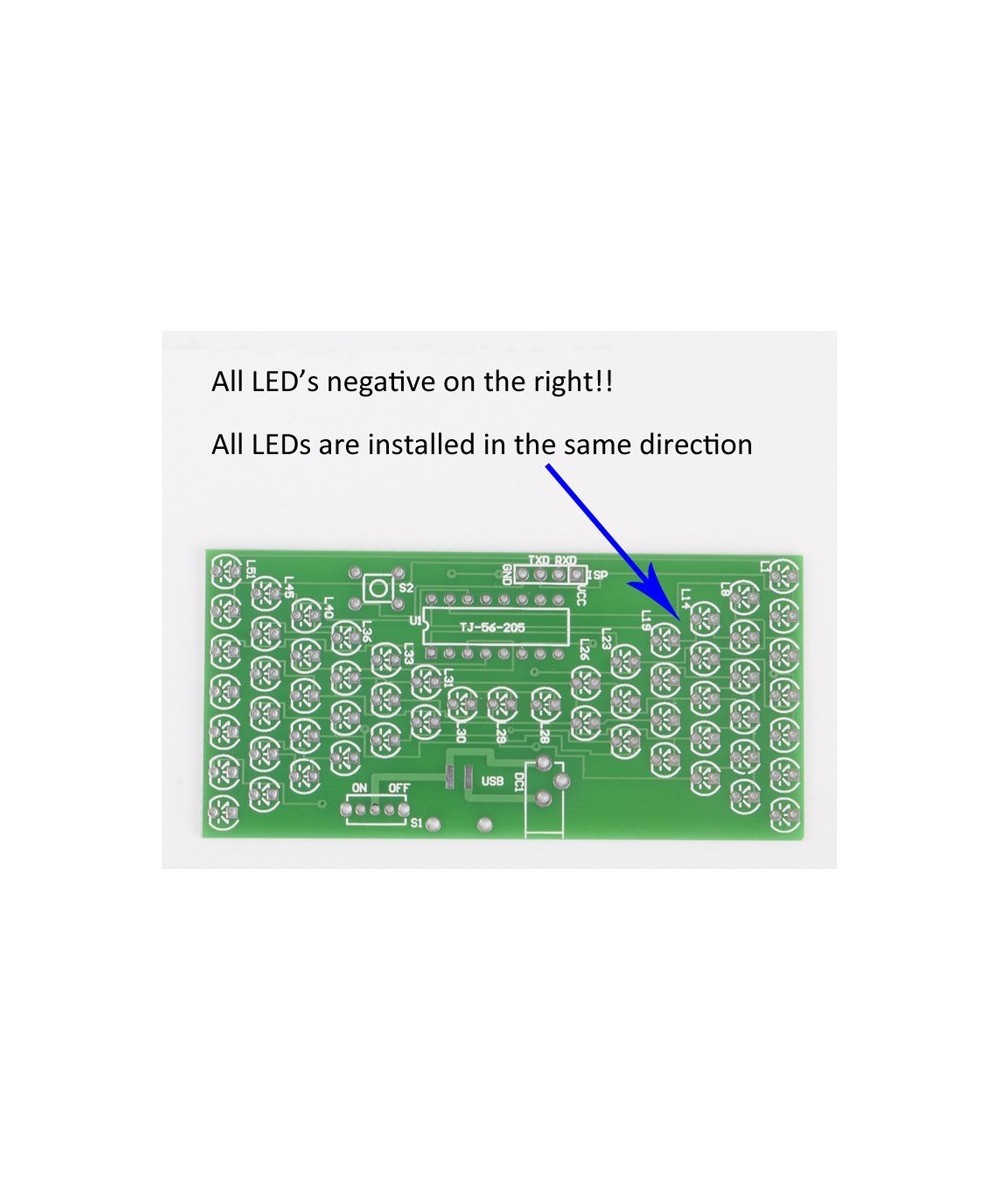

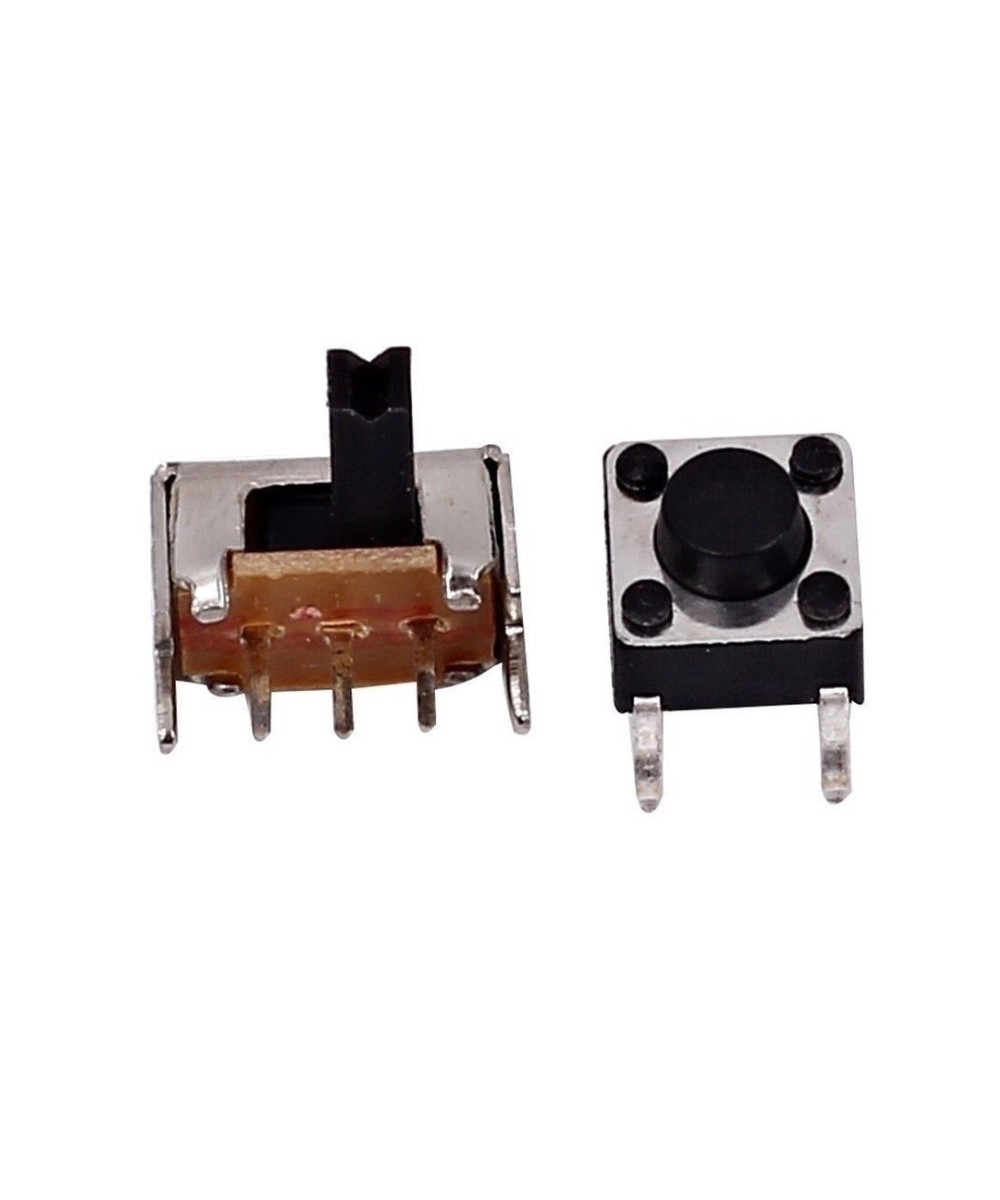

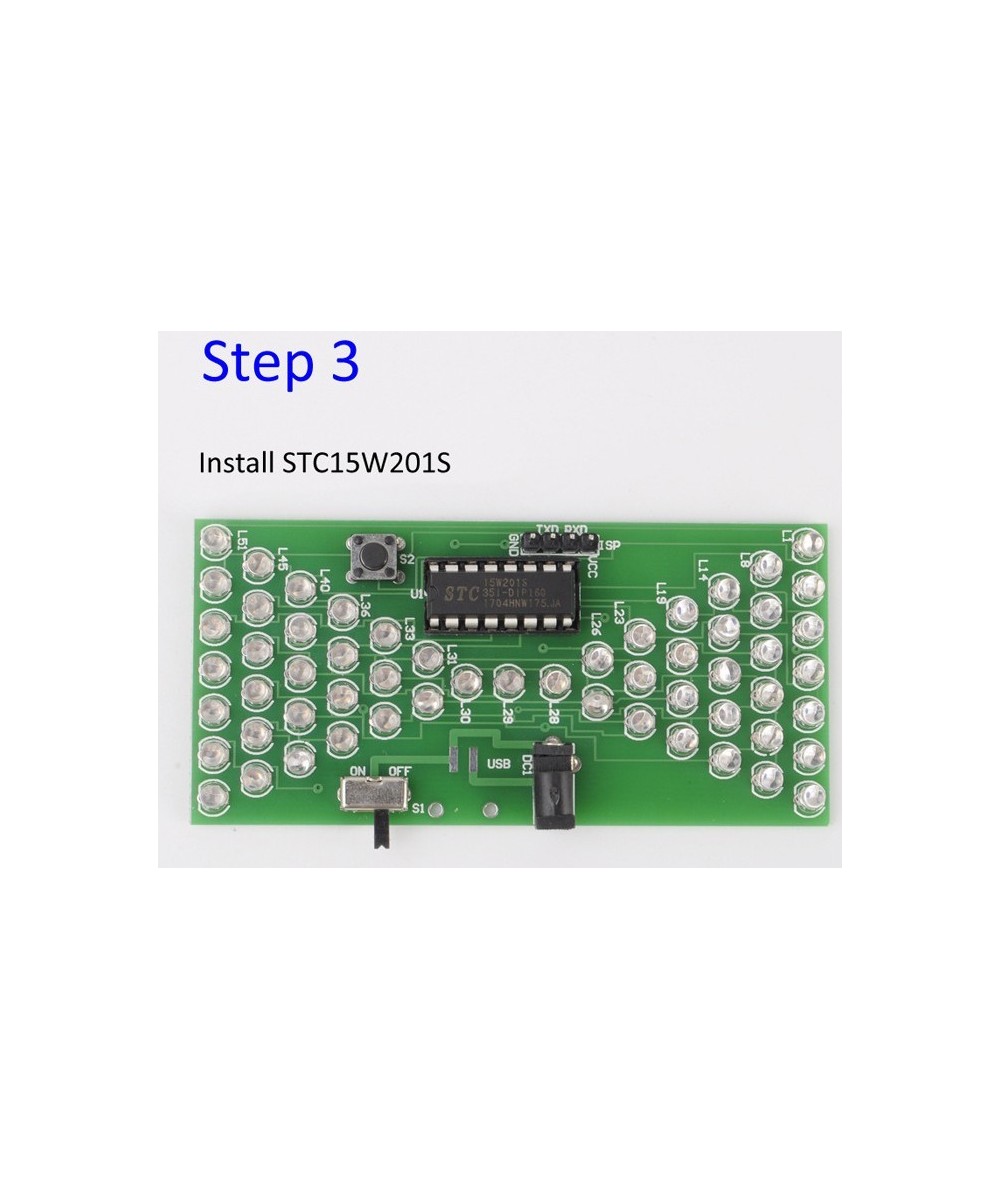

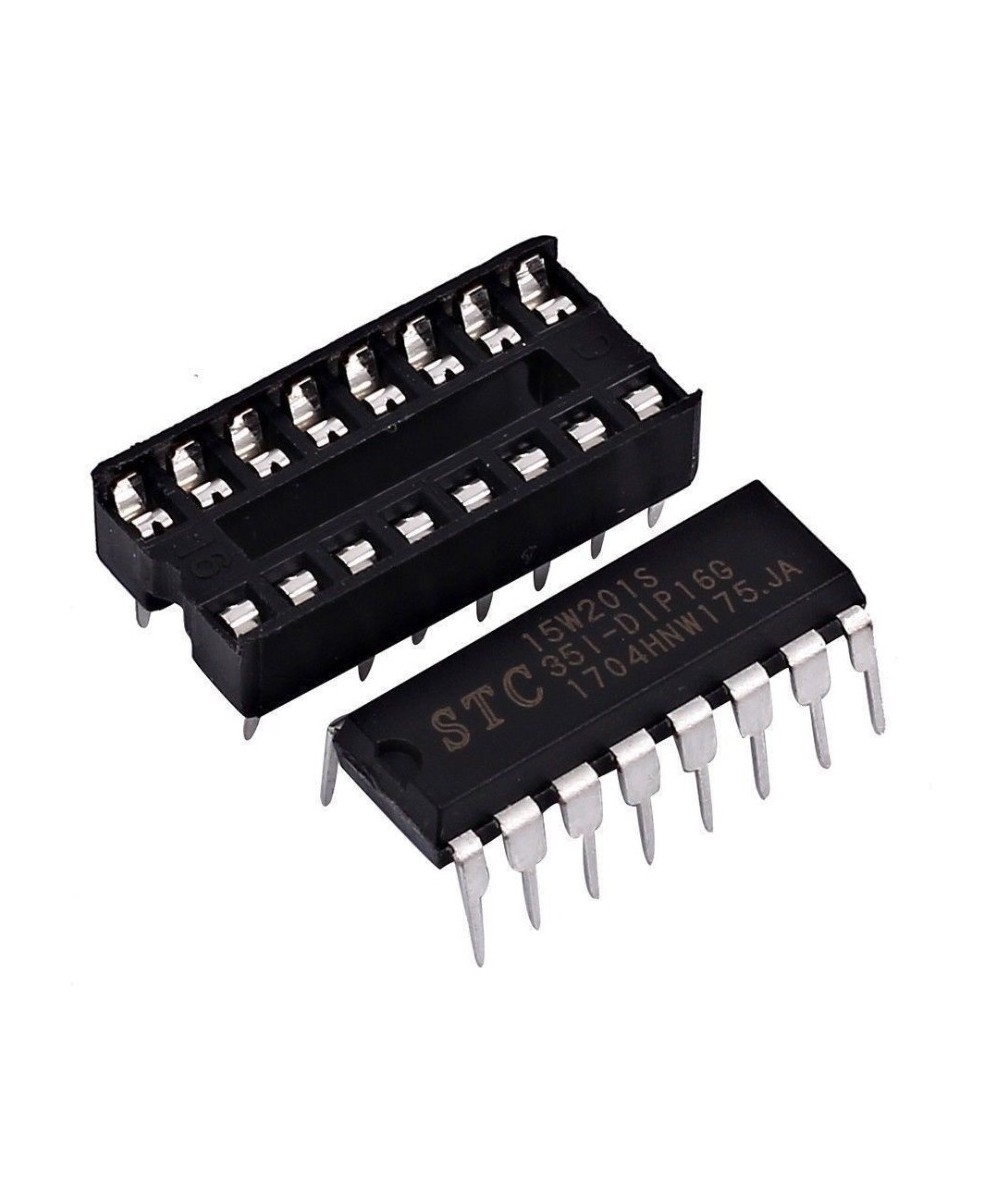

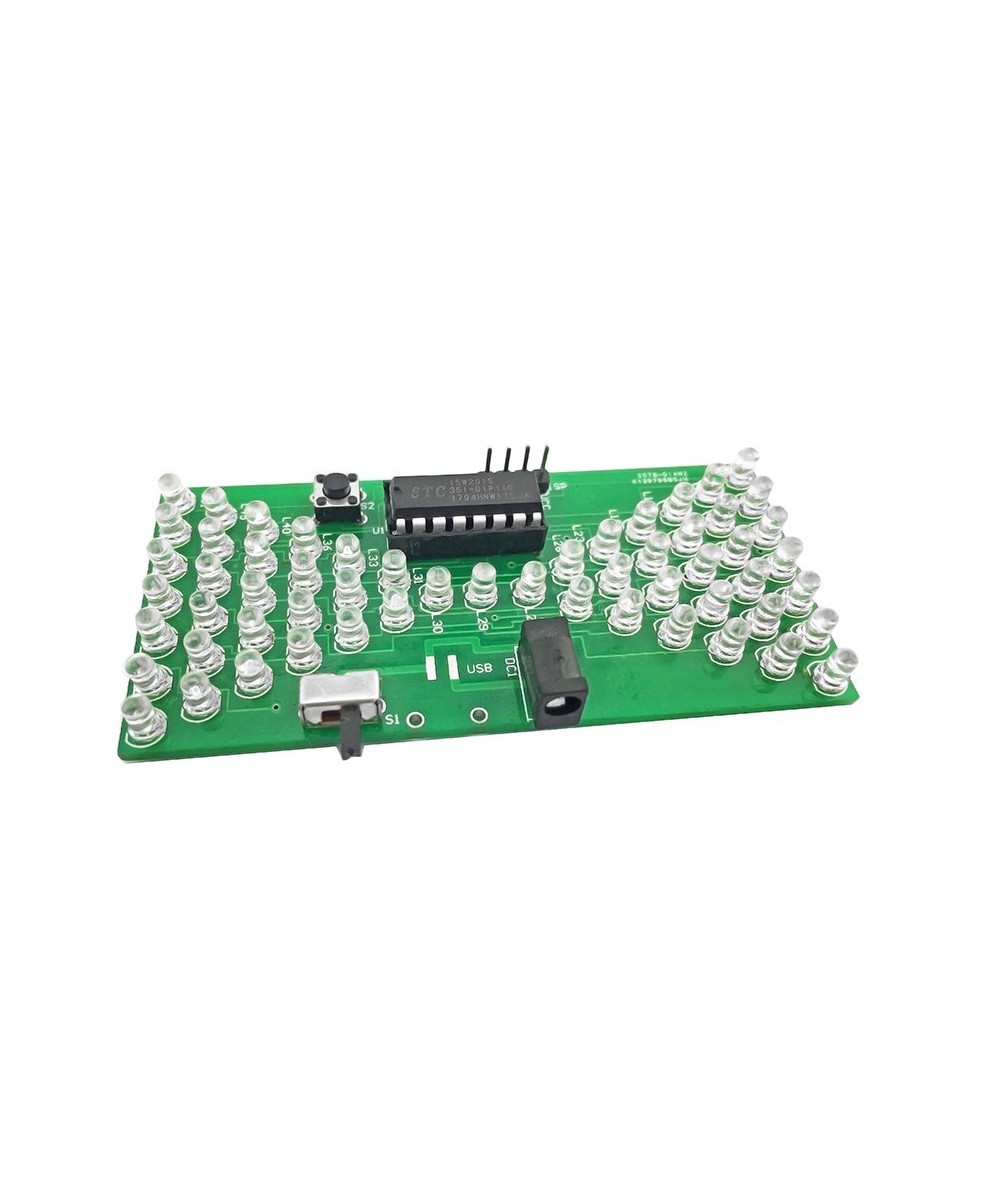

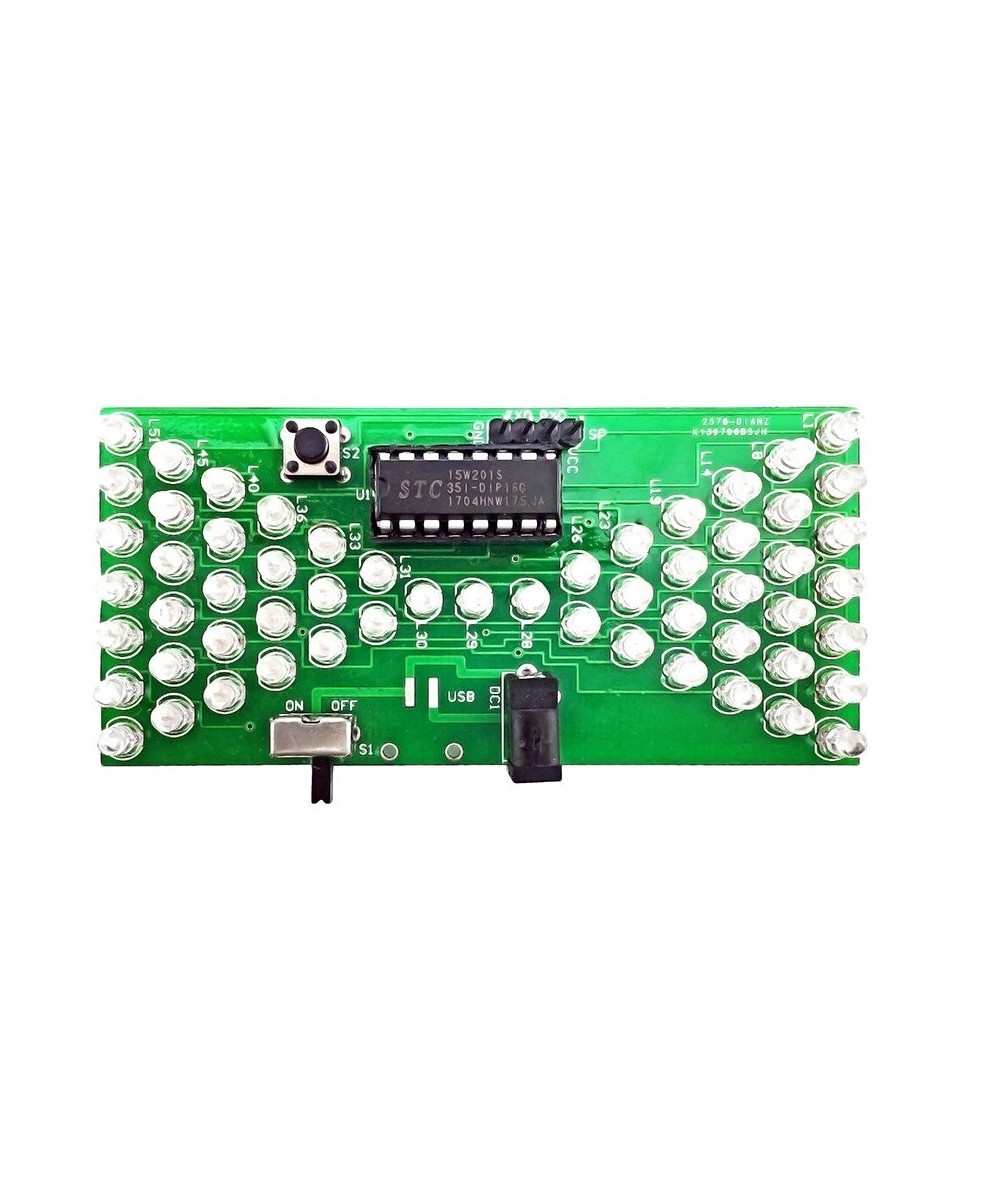

El circuito consta de 57 3mm de pelo blanco, composición LED azul del patrón de reloj de arena. En el control del microcontrolador, que muestra el efecto del reloj de arena simulado.S1 es poder interruptor, USB (No incluir en kits) y DC1 (toma de corriente de 3 mm) son todos de entrada de energía interfaz, puede usar cualquiera de ellos. ISP es la interfaz de descarga del programa. El controlador es SC15W201S con código (NOTA: no actualice el código dentro arbitrariamente, el código interno no es compartido). Si el usuario puede codificar correctamente, el usuario puede actualizar el código por la interfaz ISP. El interruptor S2 puede controlar la velocidad del reloj de arena.

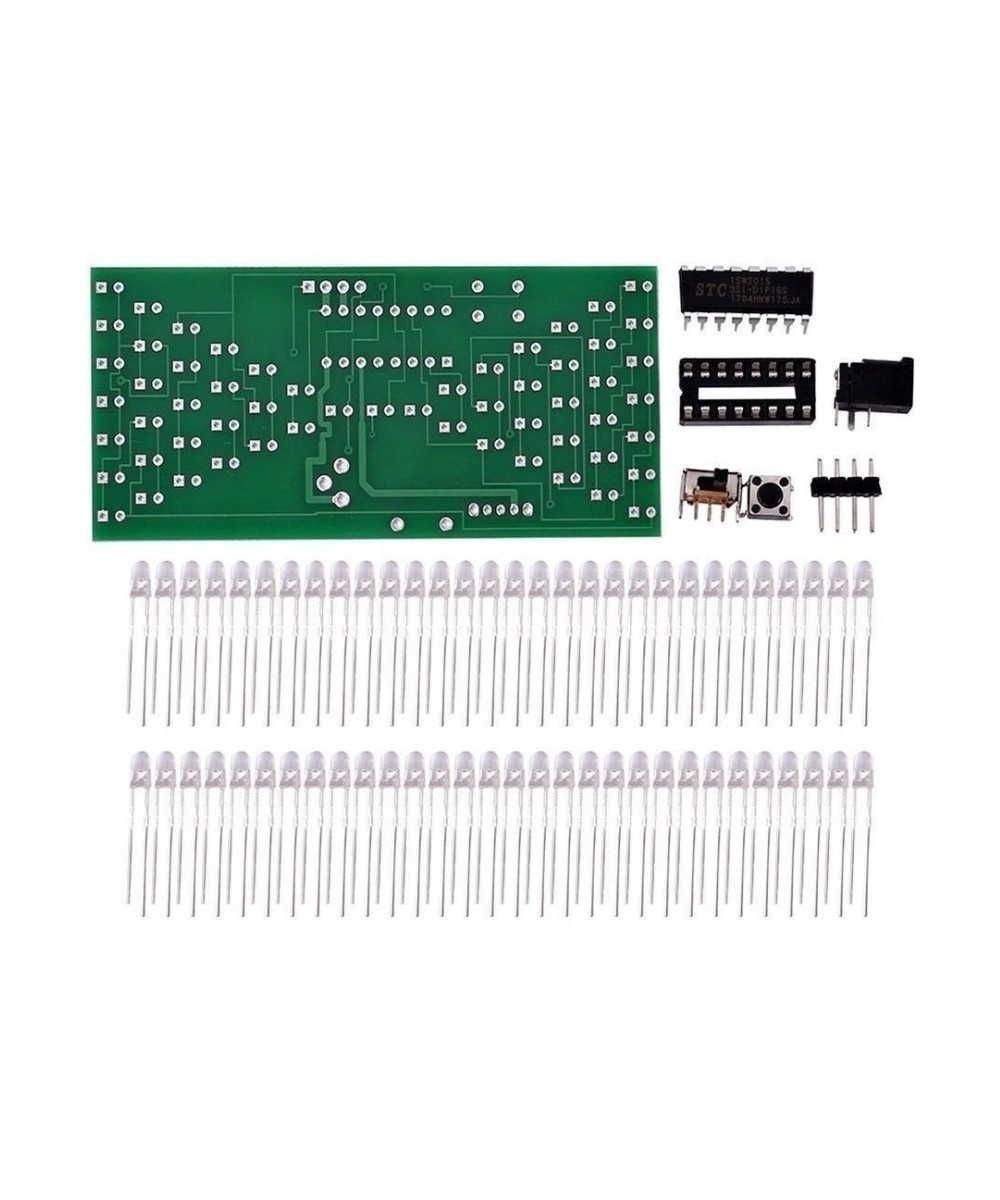

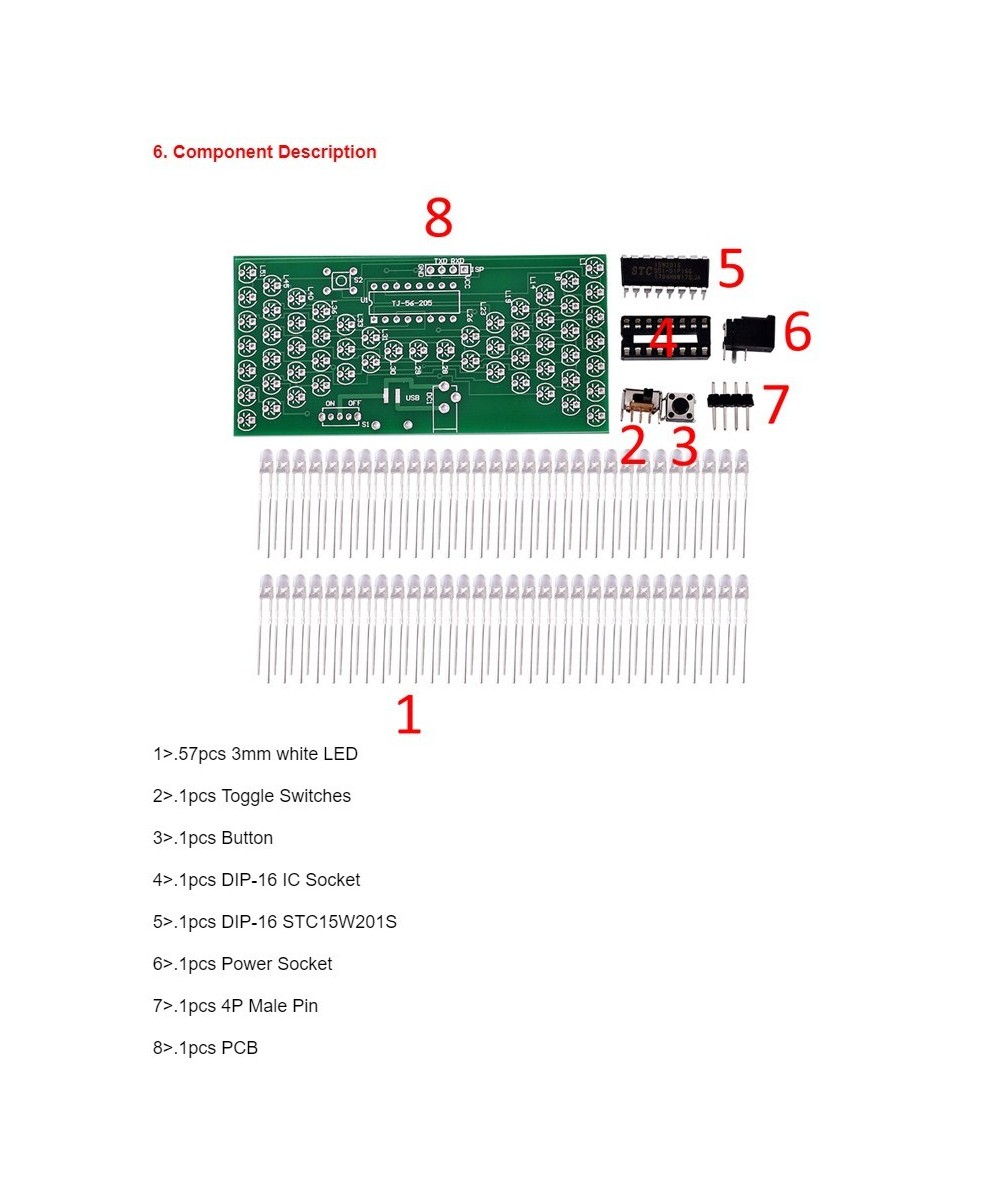

Incluye:
1x Reloj de arena LED DIY
